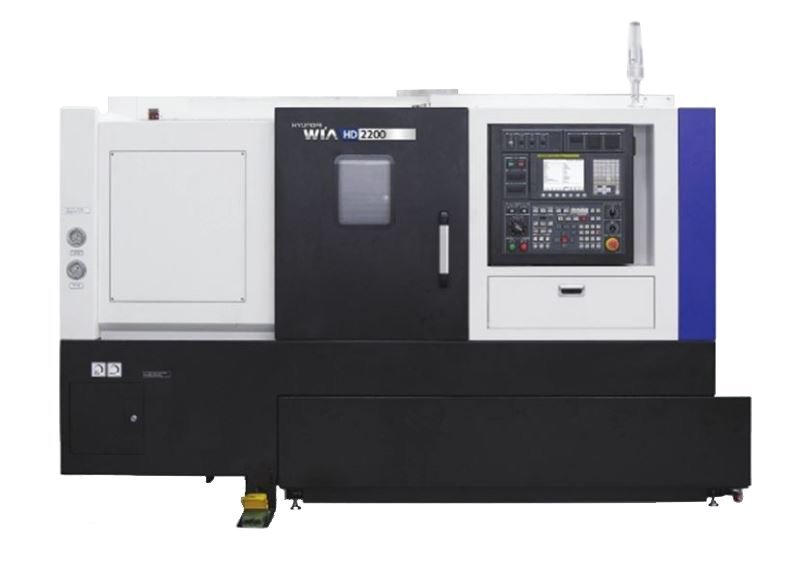

CNC sústružnícke centrum so zosilneným uchytením strmeňa "BOX GUIDE"

  • Optimalizovaná štruktúra liatinového lôžka pre minimálne tepelné skreslenie.
  • Vysoká presnosť a rýchlosť, stroj je vhodný aj na ťažké obrábanie.
  • Liatinová základňa so sklonom lôžka 30° pre vysokú tuhosť, je vyrobená ako jeden kus.

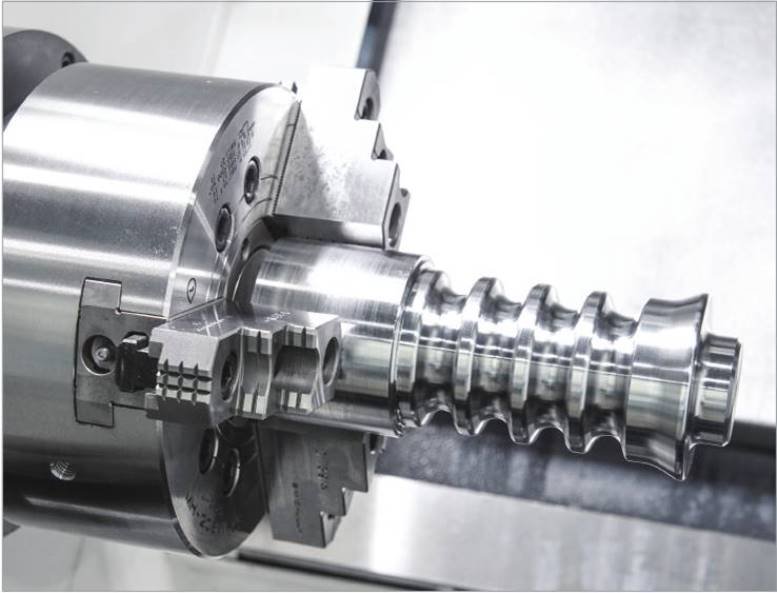

  • Ergonomické vyvýšenie pre pohodlný prístup obsluhy k skľučovadlu a ovládaniu stroja.
  • Vysoká hmotnosť stroja pri malej ploche, vynikajúce remeselné spracovanie detailov predurčuje stroj na dlhodobé nasadenie vo všetkých najnáročnejších operáciách.
  • Stroj využíva nový riadiaci systém FANUC v českom jazyku alebo SIEMENS.
  • V rámci predpredajnej prípravy CNC stroja nahráme najnovší dostupný softvér vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.

Popis produktu

CNC sústruhy série HD sú vhodné na všetky typy obrábania, dokonca aj na veľmi zložité výrobky. Jednoduchá obsluha s grafickým programovaním a veľkým 15" monitorom umožňuje jednoduché vytváranie programov vrátane prehľadnej simulácie. Robustný revolverový hrot s rýchlym indexovaním, v ktorom možno upnúť až 12 nástrojov naraz. Liatinové lôžko s vysokou tuhosťou, zosilnené uloženie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

  • Stroje radu HYUNDAI-WIA HD sú v Českej republike a v Európe obľúbené vďaka možnosti grafického programovania s využitím veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora sa používa grafická simulácia.
  • Najväčší revolver vo veľkostnej triede HD umožňuje jednoduché a veľmi tesné upínanie nástrojov. Výber nástroja sa vykonáva v najkratšej dráhe, čím sa skracuje stratový čas výmeny a zvyšuje produktivita.

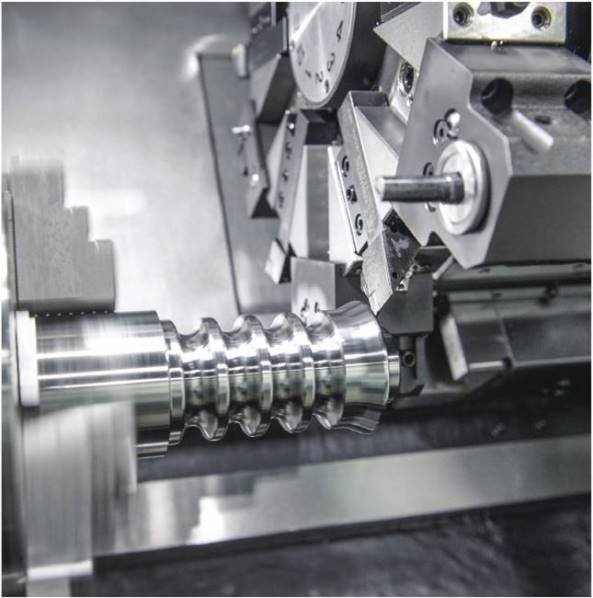

  • V robustnej revolverovej hlavici s rýchlym indexovaním (0,12 s) možno efektívne upnúť až 12 nástrojov naraz, ktoré sú vždy v osi obrábania s minimálnou odchýlkou aj pri ťažkom obrábaní.
  • Vysoká tuhosť celkového lôžka zo žíhanej liatiny, zosilnené uloženie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny priemer obežnej dráhy 550 (mm)
Maximálny obrábaný priemer 380 (mm)
Maximálna obrábaná dĺžka 565 (mm)
Maximálny priemer tyče 65 (mm)
Veľkosť skľučovadla 8 (")
Otáčky vretena 4500 (ot/min)
Výkon vretena (maximálny/stacionárny) 18,5/15 (25/20) (kW)
Krútiaci moment vretena (maximálny/stacionárny) 206/125,3 (N.m)
Ukončenie vretena (štandardizované) A2-6
Rozjezd v osi Z/X 580/215 (mm)
Rýchlospojky pre os Z/X 30/24 (m/min)
Počet pozícií v revolveri 12 (ks)
Rýchlosť indexovania revolvera (od nástroja k nástroju) 0,12 (sec)
Hmotnosť stroja 4100 (kg)
Rozmery stroja 2925x1650 (mm)
Vzhľadom na neustály vývoj sa špecifikácie stroja môžu zmeniť bez predchádzajúceho upozornenia.
