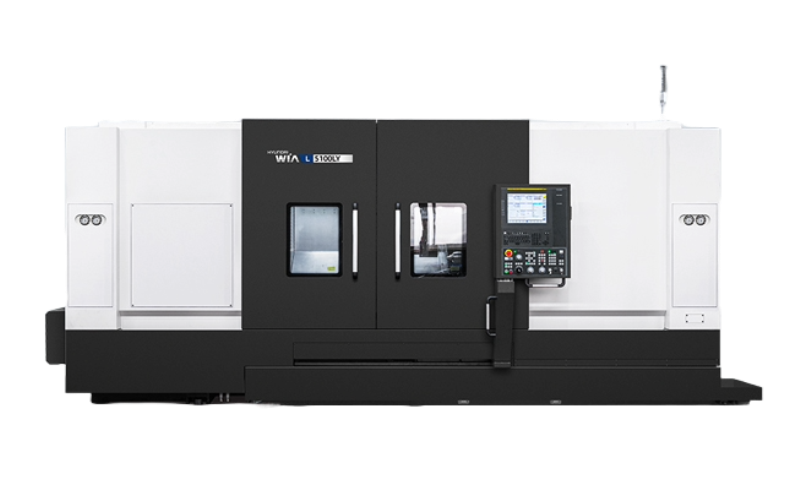

Sústružnícke centrum HYUNDAI WIA L5100LM je navrhnuté pre ťažké obrábanie veľkorozmerových obrobkov s vysokou presnosťou a spoľahlivosťou.
Kombinácia výkonného vretena, robustná konštrukcia s boxovým vedením a revolvera s poháňanými nástrojmi poskytuje ideálne riešenie pre zložité obrábacie operácie – vrátane sústruženia, vŕtania a frézovania – bez nutnosti presunu dielca medzi strojmi.

Popis produktu

  • Maximálny priemer sústruženia 690 mm a dĺžka až 2120 mm

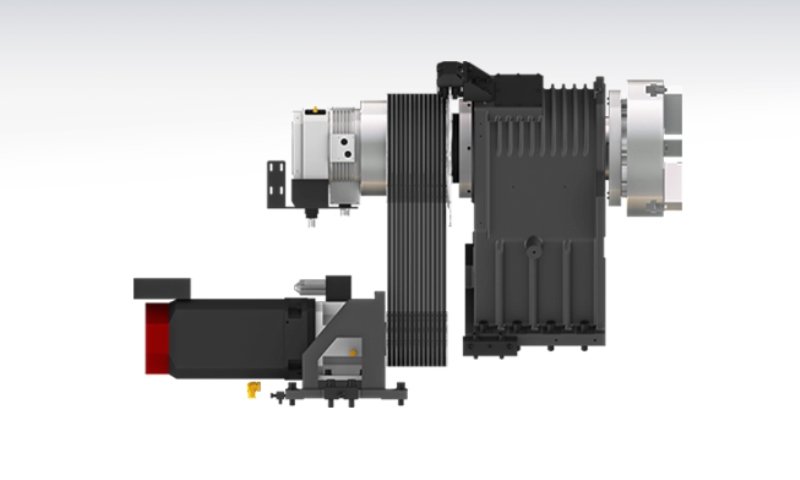

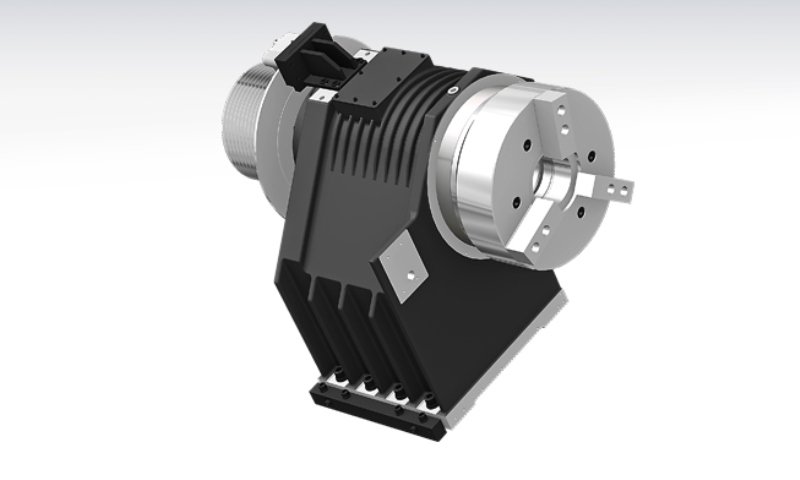

  • Výkonné vreteno (45/37 kW, 2 990 Nm) s prevodovkou a remeňom

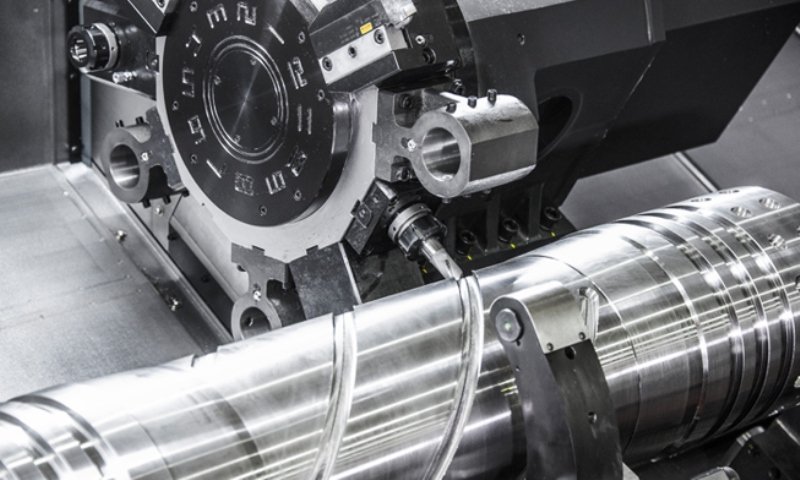

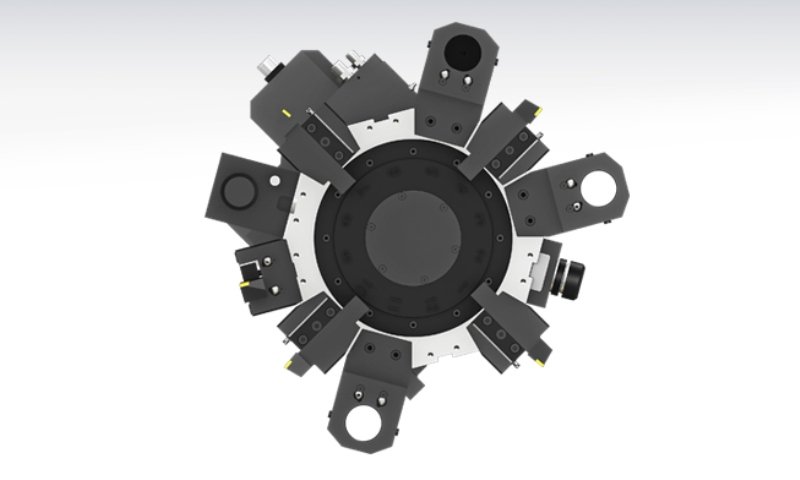

  • Revolver s poháňanými nástrojmi – až 4000 ot/min na vŕtanie a frézovanie mimo os
  • Klzné vedenie pre maximálnu tuhosť a odolnosť voči vibráciám
  • Vhodné pre masívne trieskové obrábanie aj náročné presné operácie



Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny obrábaný priemer 690 (mm)
Maximálna obrábaná dĺžka 2120 (mm)
Maximálny priemer tyče 165 (mm)

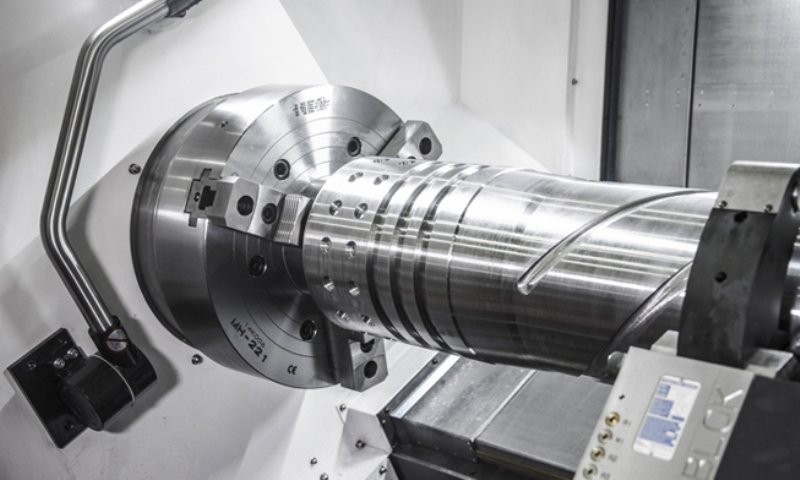

Veľkosť skľučovadla 21 (24) (")
Otáčky vretena 1500 (ot/min)
Výkon vretena (maximálny/stacionárny) 45/37 (kW)
Krútiaci moment vretena (maximálny/stacionárny) 2990/2459 (N.m)
Ukončenie vretena (štandardizované) A1-15
Rozjezd v osi X/Z 400/2170 (mm)
Rýchloposuvy v osi X/Z 20/18 (mm)
Počet pozícií v revolveri 12 (ks)
Rýchlosť indexovania revolvera (od nástroja k nástroju) 0,25 (sec)
Hmotnosť stroja 13200 (kg)
Rozmery stroja (DxŠxV) 6235x2978x2315 (mm)
Vzhľadom na neustály vývoj sa špecifikácia stroja môže zmeniť bez predchádzajúceho upozornenia.
