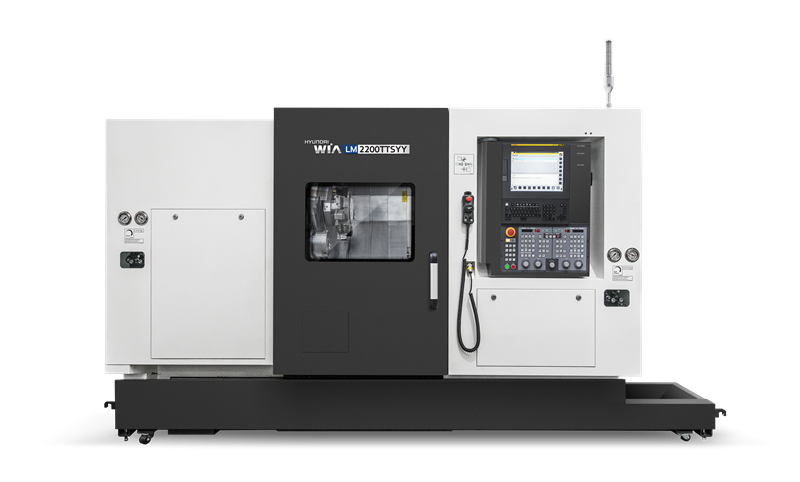

CNC SÚSTRUŽNÍCKE CENTRUM S DVOMI REVOLVERMI, OSOU „Y“ A PROTIVRETENÍM PRE KOMPLEXNÉ A VYSOKORÝCHLOSTNÉ OBRÁBENIE

  • Sústružnícko-frézovací dvojrevolverový stroj je vhodný pre všestranné obrábanie aj tvarovo zložitých výrobkov.
  • Stroj je osadený kombináciou lineárneho valivého vedenia a klzného (systém pravouhlého vedenia „BOX GUIDE“), zabezpečujúci presnosť, tuhosť a rýchlosť posuvov.
  • Aby stroj HYUNDAI WIA LM2200TTSYYC zvládol vyrobiť aj veľmi zložité tvarové výrobky, horný aj spodný revolver disponuje osou „Y“.
  • Vysoká tuhosť jednoliateho liatinového lôžka umožňuje odobrať viac materiálu za kratší čas (hmotnosť stroja je 9000kg).
  • Pri stroji LM2200TTSYYC je použitá rovnaká technológia uloženia vretena ako u veľkých sústružníckych centier v kombinácii dvojradového valčekového ložiska s kosouhlým stykom. Táto konštrukcia zaručuje vysokú stabilitu a tuhosť aj pri ťažkom obrábaní.
  • Klinové uloženie osi X a Y je najtuhší systém riešenia v pohybe osi „Y“. Rovnaký systém uloženia je na spodnom aj hornom revolveri.
  • Ergonomické zvýšenie pre pohodlný prístup obsluhy ku skľučovadlu a ovládanie stroja.
  • Vylepšené užívateľské pohodlie s najnovším riadiacim systémom FANUC.
  • V rámci predpredajnej prípravy CNC stroja nahrávame najnovší dostupný softvér a to vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.

Popis produktu

CNC sústruhy radu LM2200 sú vhodné pre všetky druhy obrábania aj veľmi zložitých výrobkov.Jednoduché ovládanie pomocou grafického programovania, veľký 15“ monitor, umožňuje jednoduché vytvorenie programu vrátane prehľadnej simulácie. suportov skracuje výrobné časy, eliminuje vibrácie a tým zvyšuje životnosť nástrojov.

  • Stroje HYUNDAI WIA rady LM sú obľúbené v Českej republike av Európe kvôli možnosti grafického programovania, za použitia veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora, slúži grafická prehľadná simulácia.
  • Revolver strojov radu LM umožňuje jednoduché, veľmi pevné upnutie nástrojov. Voľba nástroja je vykonávaná najkratšou cestou, čo skracuje stratový čas výmeny a zvyšuje produktivitu.
  • Do robustného BMT revolvera s rýchlou indexáciou, (0,15s) je možné naraz upnúť až 12 (24) pevných alebo 12 poháňaných nástrojov (všetky polohy sú poháňané).
  • Vďaka zvýšenej sile posuvu v osi X/Y je možné dosahovať vyššiu produktivitu a lepšiu kvalitu povrchu ako pri sústružníckych, tak aj pri frézovacích operáciách.
  • Hlavné vreteno disponuje veľkým hydraulickým trojčeľusťovým skľučovadlom vo veľkosti 10“ s veľkou priechodnosťou vretena Ø81mm. Obe vretená majú v štandarde plnú os C pre maximálne užívateľské pohodlie pri výrobe veľmi zložitých dielov bez ručného prepínania a za ručného prepínania.
  • Vysoká spoľahlivosť našich dodávaných CNC sústruhov umožňuje automatizovať proces zakladania a vykladania dielov, čo vedie k vyššej efektivite a zníženiu nákladov na pracovnú silu.

Podrobná špecifikácia stoja je uvedená v tabuľke Technické parametre.

Technické parametre

Maximálny obrábaný priemer 230 (mm)
Maximálna obrábaná dĺžka 230/660 (mm)
Maximálny priemer tyče 81/65 (mm)
Veľkosť skľučovadla na hlavnom vretene 10 (")
Veľkosť skľučovadla na protivretene 8 (")
Otáčky hlavného vretena / protivretena 3500 / 4500 (ot/min)
Pojazd v osiach X1/Y1/Z1/X2/Y2/Z2/ZB 165/100/700/165/100/700/730 (mm)
Rozjazd v osiach X1/Y1/Z1/X2/Y2/Z2/ZB 20/10/36/20/10/36/36 (m/min)
Indexácia vretena (osi "C") 0,001 (°)
Ukončenie vretena (štandardizované) A2-8
Ukončenie protivretena (štandardizované) A2-6
Výkon vretena (maximálny/stacionárny) 18,5/15 (25/20) (kW)
Výkon protivretena (maximálny/stacionárny) 18,5/15 (25/20) (kW)
Krútiaci moment vretena (maximálny/stacionárny) 286/214 (N.m)
Krútiaci moment na protivretene (maximálny/stacionárny) 206/125,3 (N.m)
Rýchlosť výmeny nástrojov 0,2 (sec)
Maximálny počet nástrojov 2x24 (ks)
Kapacita nádrže na triesky a chladiacu kvapalinu 320 (l)
Rozmery stroja (DxŠxV) 3845x2224x2094 (mm)
Hmotnosť stroja 9000 (kg)
Vplyvom neustáleho vývoja sa špecifikácia stroja môže bez upozornenia zmeniť.
