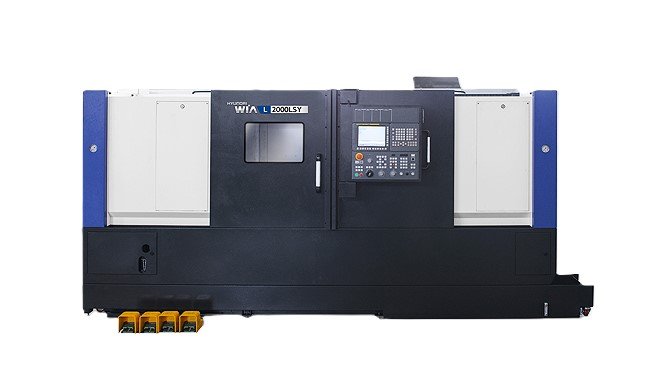

CNC sústružnícke centrum HYUNDAI WIA L2000SY
Sústruženie, frézovanie a kompletné obrábanie v jednom upnutí – s osou Y a protivretenom

HYUNDAI WIA L2000SY je pokročilé sústružnícke centrum určené na komplexné obrábanie rotačných i nerotačných súčastí v jedinej operácii. Vďaka integrácii protivretena a osi Y je stroj ideálnym riešením pre efektívnu výrobu zložitých dielcov v kusovej aj sériovej výrobe, a to v automobilovom, leteckom aj presnom strojárstve.

Popis produktu

Masívna konštrukcia pre stabilný výkon
Liatinová konštrukcia stroja je optimalizovaná pomocou FEM analýzy, čo zaisťuje vysokú tuhosť rámu, tlmenie vibrácií a dlhodobú stabilitu geometrie aj pri náročnom zaťažení. Stroj tak dosahuje vysokú presnosť aj v podmienkach náročného trieskového obrábania.

Kompletné obrábanie vďaka protivretenu a osi Y
Vďaka druhému (protivreteno) môže stroj dokončiť operácie z druhej strany obrobku bez potreby ďalšieho upnutia. Os Y umožňuje realizáciu mimoosových operácií, ako je drážkovanie, čelné frézovanie alebo vŕtanie mimo os, čo výrazne rozširuje technologické možnosti stroja.


Výkonné vreteno a pohony osí
Vretenová jednotka zaisťuje vysoký výkon a plynulý prenos krútiaceho momentu aj pri náročných operáciách. Spoločne s presne vedenými lineárnymi osami a kvalitnými guličkovými skrutkami ponúka HYUNDAI WIA L2000SY vysokú opakovateľnosť a produktivitu.


Riadiaci systém FANUC + Smart Guide i
Stroj je vybavený CNC systémom FANUC s grafickým prostredím Smart Guide i, ktoré umožňuje ľahké a intuitívne programovanie aj bez znalosti G-kódu. Vďaka simuláciám dráh nástrojov, diagnostike a ľahkému prístupu k parametrom stroja je obsluha rýchla, prehľadná a efektívna.


Pripravené na automatizáciu
HYUNDAI WIA L2000SY je možné ľahko integrovať do automatizovaných výrobných buniek vrátane robotického zakladania, meracích staníc alebo zásobníkov nástrojov s vysokou kapacitou. To z neho robí vhodný nástroj aj pre viacsmennú prevádzku s dôrazom na minimalizáciu prestojov.

Podrobná špecifikácia stoja je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny obrábaný priemer 420 (mm)
Maximálna obrábaná dĺžka 520 (mm)
Maximálny priemer tyče 65 / 51 (mm)
Veľkosť skľučovadla 8 / 6 (")
Otáčky vretena 5000 (4500) (ot/min)
Otáčky protibežného vretena 6000 (4500) (ot/min)
Výkon vretena (maximálny/stacionárny) 22/11 (kW)
Výkon protivretena (maximálny/stacionárny) 15/11 (kW)
Krútiaci moment vretena (maximálny/stacionárny) 358/301 (314,2/186,2) (N.m)
Krútiaci moment na protivretene (maximálny/stacionárny) 135/99,1 (124/62,1) (N.m)
Ukončenie vretena (štandardizované) A2-6
Ukončenie protivretena (štandardizované) A2-5
Indexácia vretena (osi "C") 0,001 (°)
Pojazd X/Y 265/120 (±60) (mm)
Pojazd Z/ZB 590/590 (mm)
Odchod osi X/Y 30/10 (mm)
Začiatok v osi Z/ZB 30/30 (mm)
Maximálny počet nástrojov 12 (ks)
Kapacita nádrže na triesky a chladiacu kvapalinu 275 (l)
Rozmery stroja (DxŠxV) 3220x1890x1950 (mm)
Hmotnosť stroja 5800 (kg)
Vplyvom neustáleho vývoja sa špecifikácia stroja môže bez upozornenia zmeniť.
