CNC sústružnícke centrum HYUNDAI WIA L2600Y

Flexibilné obrábanie s osou Y a automatickým koníkom pre presnú a stabilnú výrobu

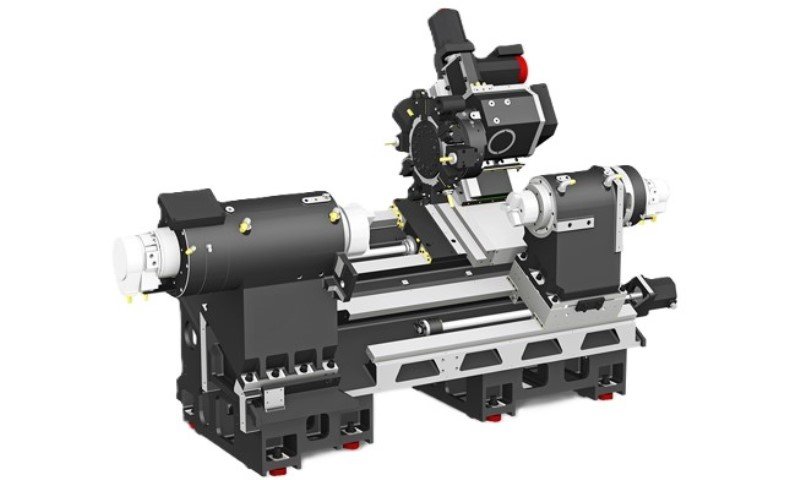

HYUNDAI WIA L2600Y predstavuje moderné sústružnícke centrum určené na univerzálne použitie v presnej a vysoko efektívnej obrábacej výrobe. Kombinácia osi Y, programovateľného koníka a robustného rámu umožňuje spracovanie širokého spektra dielcov s vysokými nárokmi na presnosť, rozmerovú stabilitu a technologickú variabilitu.

Popis produktu

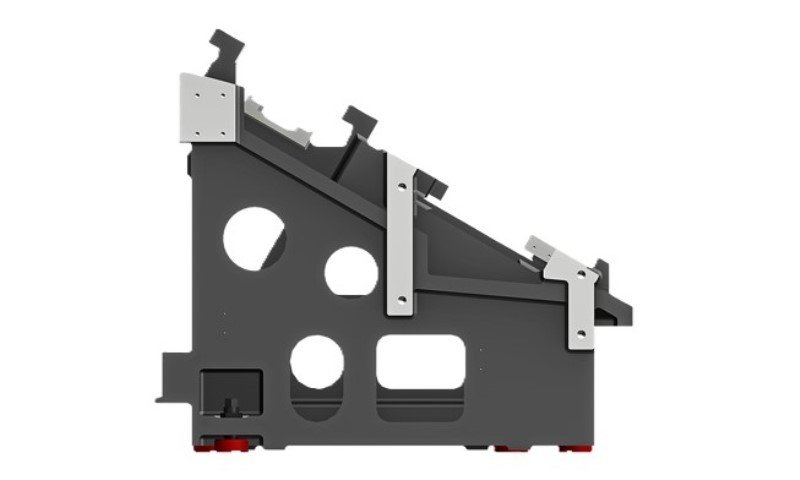

Tuhá základňa s FEM optimalizáciou
Celá konštrukcia stroja je postavená na liatinovom lôžku optimalizovanom metódou FEM. Toto riešenie prináša vynikajúcu torznú pevnosť, nízke vibrácie a dlhodobú stabilitu rozmerov – aj pri intenzívnom hrubovaní či obrábaní ťažko obrobiteľných materiálov.

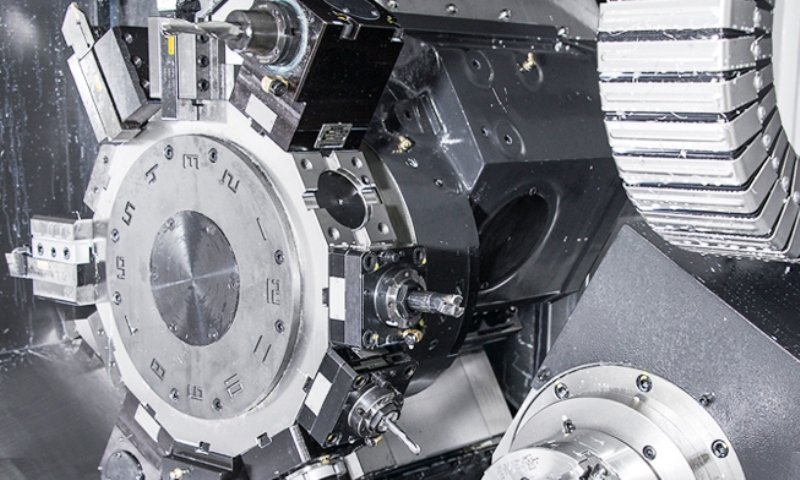

Os Y – rozšírenie obrábacích možností
Integrácia osi Y výrazne zvyšuje technologickú variabilitu stroja. Je možné vykonávať frézovanie, vŕtanie mimo osu aj komplexné čelné operácie – a to bez nutnosti prepnutia alebo použitia ďalšieho stroja. To zrýchľuje výrobu, zvyšuje presnosť a znižuje počet operácií.

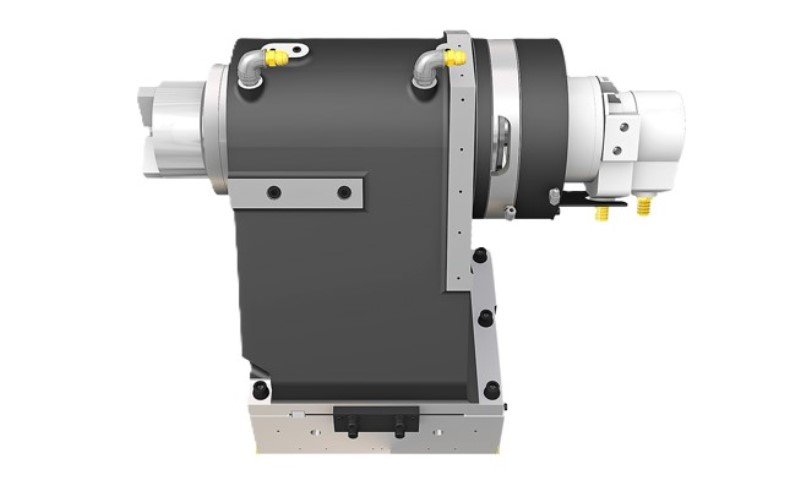

Programovateľný koník pre oporu dlhších dielcov
L2600Y je vybavený programovateľným koníkom s výsuvnou pinolou, ktorý zaisťuje bezpečné upnutie a oporu dlhších alebo štíhlych obrobkov počas procesu obrábania. Vďaka tomu dochádza k minimalizácii vibrácií, deformácií a zaisteniu rovnomerného opracovania po celej dĺžke dielca.

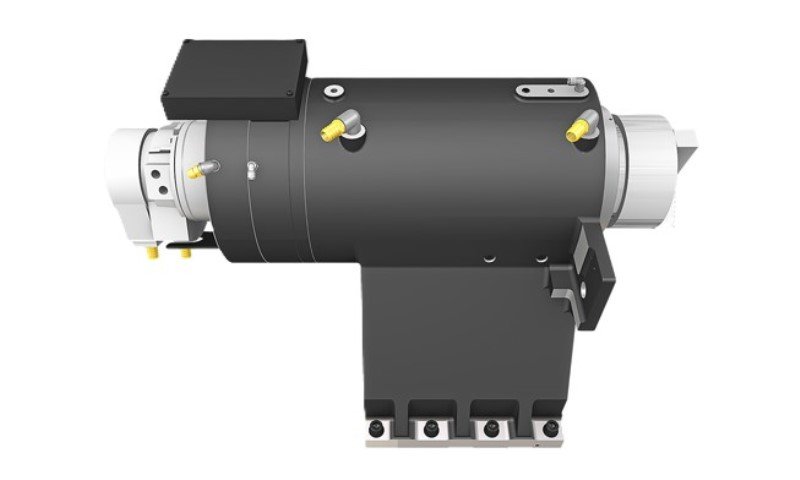

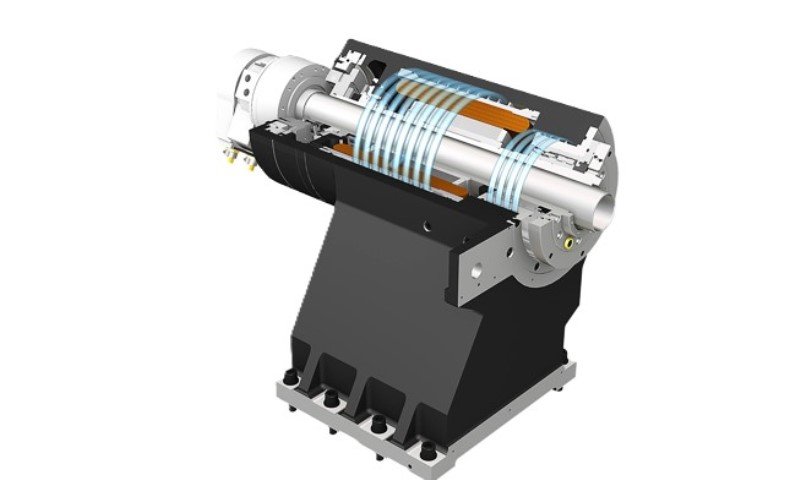

Výkonné vreteno a presné pohony osí
Pohonná jednotka hlavného vretena zaručuje dostatočný výkon na plynulé a presné obrábanie. Lineárne vedenia spolu s predpätými guličkovými skrutkami zaisťujú hladký a presný pohyb jednotlivých osí, a tým prispievajú k dosiahnutiu vynikajúcej povrchovej kvality a vysokej opakovateľnosti výroby.
Riadenie cez FANUC a Smart Guide aj
Ovládanie stroja prebieha prostredníctvom systému FANUC s integrovaným rozhraním Smart Guide i. To poskytuje intuitívne grafické rozhranie pre jednoduchú tvorbu programov, simuláciu dráh nástrojov a jednoduchú diagnostiku stroja – ideálne riešenie pre efektívnu výrobu aj vo viacsmennej prevádzke.
Automatizácia a integrácia do výrobného toku
HYUNDAI WIA L2600Y je pripravený na modernú automatizáciu. Podporuje integráciu robotických zakladacích systémov, nástrojových zásobníkov a meracích zariadení, čím sa zvyšuje efektivita, znižuje podiel ľudskej obsluhy a skracuje celkový výrobný čas.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny obrábaný priemer 420 (mm)
Maximálna obrábaná dĺžka 760 (mm)
Maximálny priemer tyče 81 (mm)
Veľkosť skľučovadla 10 (")
Otáčky vretena 4000 (3500) (ot/min)
Výkon vretena (maximálny/stacionárny) 22/15 (26/18,5) (kW)
Krútiaci moment vretena (maximálny/stacionárny) 599/409 (733,7/522,1) (N.m)
Ukončenie vretena (štandardizované) A2-8
Indexácia vretena (osi "C") 0,001 (°)
Pojazd X/Y 265/120 (±60) (mm)
Pojazd Z/ZB 830 (mm)
Odchod osi X/Y 30/10 (mm)
Začiatok v osi Z/ZB 30/30 (mm)
Maximálny počet nástrojov 12 (ks)
Kužeľ MT#5
Kapacita nádrže na triesky a chladiacu kvapalinu 290 (l)
Rozmery stroja (DxŠxV) 3600x1890x1950 (mm)
Hmotnosť stroja 6200 (kg)
Vzhľadom na neustály vývoj sa špecifikácie stroja môžu zmeniť bez predchádzajúceho upozornenia.
