SÚSTRUH S OSOU "Y", ZVÝŠENÁ RÝCHLOSŤ PRE VYSOKÚ PRODUKTIVITU A VÝROBU ZLOŽITÝCH TVAROV

  • Zvýšená tuhosť vďaka použitiu najkvalitnejšieho valčekového lineárneho vedenia vo svojej triede.
  • Integrovaná úplná synchronizácia riadenia hlavného/sekundárneho vretena (typ "SY").
  • Viacoperačné sústruženie/frézovanie s revolverom BMT s osou X-Y s najtuhšou klinovou konštrukciou pre pohyb v osi Y.
  • Zvýšená rozteč vodiacich plôch vykazuje vynikajúce vlastnosti hrubovania, ako aj zvyšuje presnosť.
  • Optimalizovaná konštrukcia liatinového lôžka pre minimálne tepelné deformácie.
  • Vysoká presnosť a rýchlosť. Stroj je vhodný pre tyčové aj prírubové polotovary.
  • Liatinová základňa so sklonom lôžka 30° pre vysokú tuhosť je vyrobená ako jeden kus.
  • Ergonomické vyvýšenie pre pohodlný prístup obsluhy k skľučovadlu a ovládaniu stroja.
  • Vysoká hmotnosť stroja s malými rozmermi, vynikajúce remeselné spracovanie detailov predurčuje stroj na dlhodobé nasadenie vo všetkých najnáročnejších prevádzkach.
  • Zvýšený užívateľský komfort vďaka najnovšiemu riadiacemu systému FANUC alebo SIEMENS.
  • V rámci predpredajnej prípravy CNC stroja nahráme najnovší dostupný softvér vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.

Popis produktu

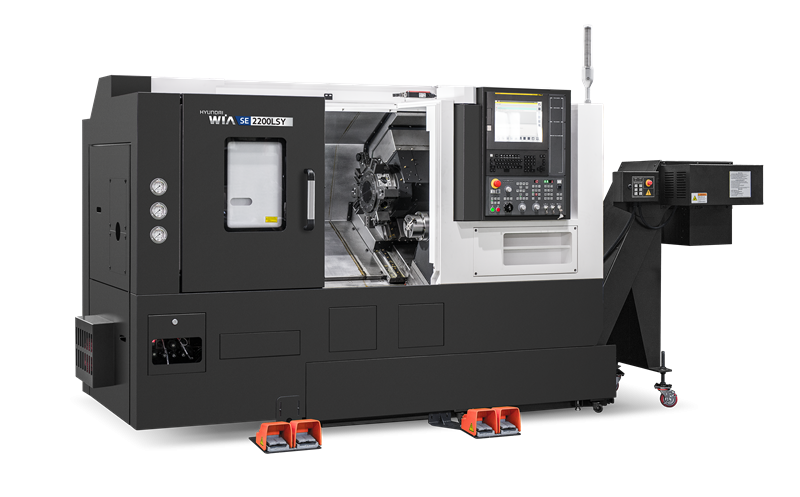

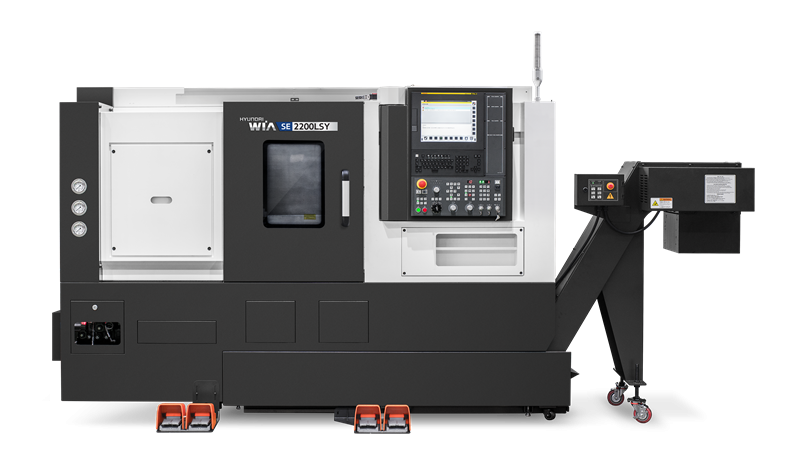

CNC sústruhy série SE sú vhodné na všetky typy obrábania, dokonca aj na veľmi zložité výrobky. Jednoduchá obsluha s grafickým programovaním, veľký 15" monitor, umožňuje jednoduché vytváranie programov vrátane prehľadnej simulácie. Robustná revolverová hlava BMT s rýchlym indexovaním, v ktorej možno upnúť až 12 (24) nástrojov naraz. Liatinové lôžko s vysokou tuhosťou, zosilnené uloženie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

  • Stroje radu HYUNDAI-WIA SE sú v Českej republike a v Európe obľúbené vďaka možnosti grafického programovania pomocou veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora sa používa grafická simulácia.imulace.
  • Najväčší revolver BMT vo veľkostnej triede strojov SE umožňuje jednoduché veľmi tesné upínanie pevných nástrojov a poháňaných držiakov nástrojov.
  • Do robustnej revolverovej hlavy BMT s rýchlym indexovaním (0,15 s) možno naraz upnúť až 12 (24) pevných alebo 12 poháňaných nástrojov (všetky polohy sú poháňané).
  • Vysoká tuhosť celkového lôžka zo žíhanej liatiny, zosilnené uchytenie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny priemer obežnej dráhy 600 (mm)
Maximálny obrábaný priemer 300 (mm)
Maximálna obrábaná dĺžka 508 (mm)
Maximálny priemer tyče 65 / 32 (mm)
Veľkosť skľučovadla na hlavnom vretene 8 (")
Veľkosť skľučovadla na protivretene 5 (")
Otáčky hlavného vretena / protivretena 4500 / 6000 (ot/min)
Výkon vretena (maximálny/stacionárny) 15/11 (20/15) (kW)
Výkon protivretena (maximálny/stacionárny) 7,5/3,7 (10/5) (kW)
Krútiaci moment vretena (maximálny/stacionárny) 167 (123,2) (N.m)
Krútiaci moment na protivretene (maximálny/stacionárny) 63,6 (46,9) (N.m)
Ukončenie vretena (štandardizované) A2-6
Ukončenie protivretena (štandardizované) FLAT
Odchod osi X/Y 210/110 (±55) (mm)
Začiatok v osi Z/ZB 560/560 (mm)
Rýchlospojky pre os X/Y 30/10 (m/min)
Rýchle posúvanie osi Z/ZB 36/15 (m/min)
Počet pozícií v revolveri 12 (24) (ks)
Rýchlosť indexovania revolvera (od nástroja k nástroju) 0,15 (sec)
Hmotnosť stroja 4300 (kg)
Rozmery stroja 2960x1730 (mm)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
