Dynamické vertikálne centrum s veľkým pracovným rozsahom

• Stabilné vreteno s vysokými otáčkami až 12000ot/min

• Veľký pracovný stôl na obrobenie dlhých dielov (veľkosť stola 2250x760mm)

• Zosilnená konštrukcia uloženia osi „Y“ do štyroch lineárnych vedení

• Kužeľ vo vretene BBT40 (Big Plus) s dvojitým kontaktom upnutia

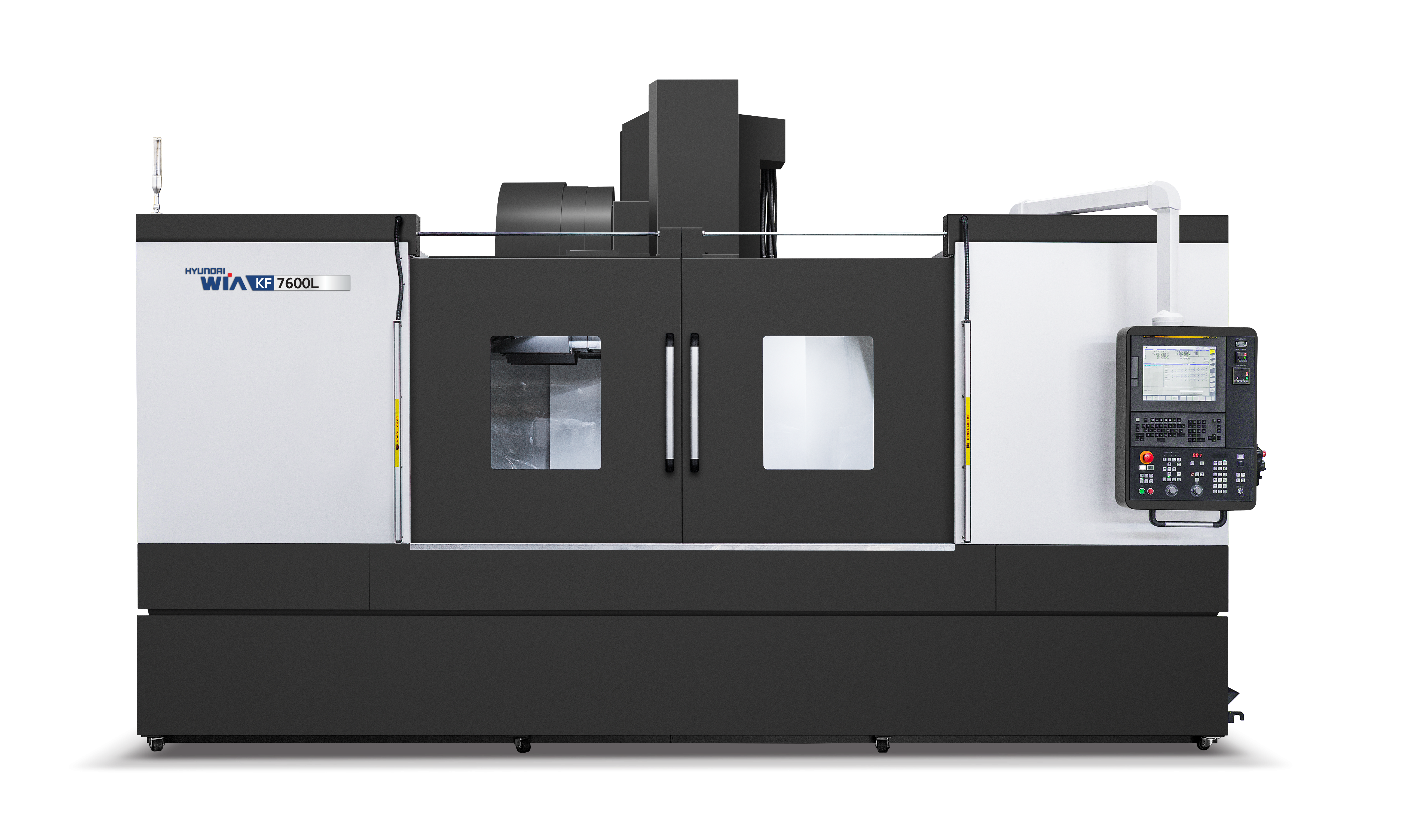

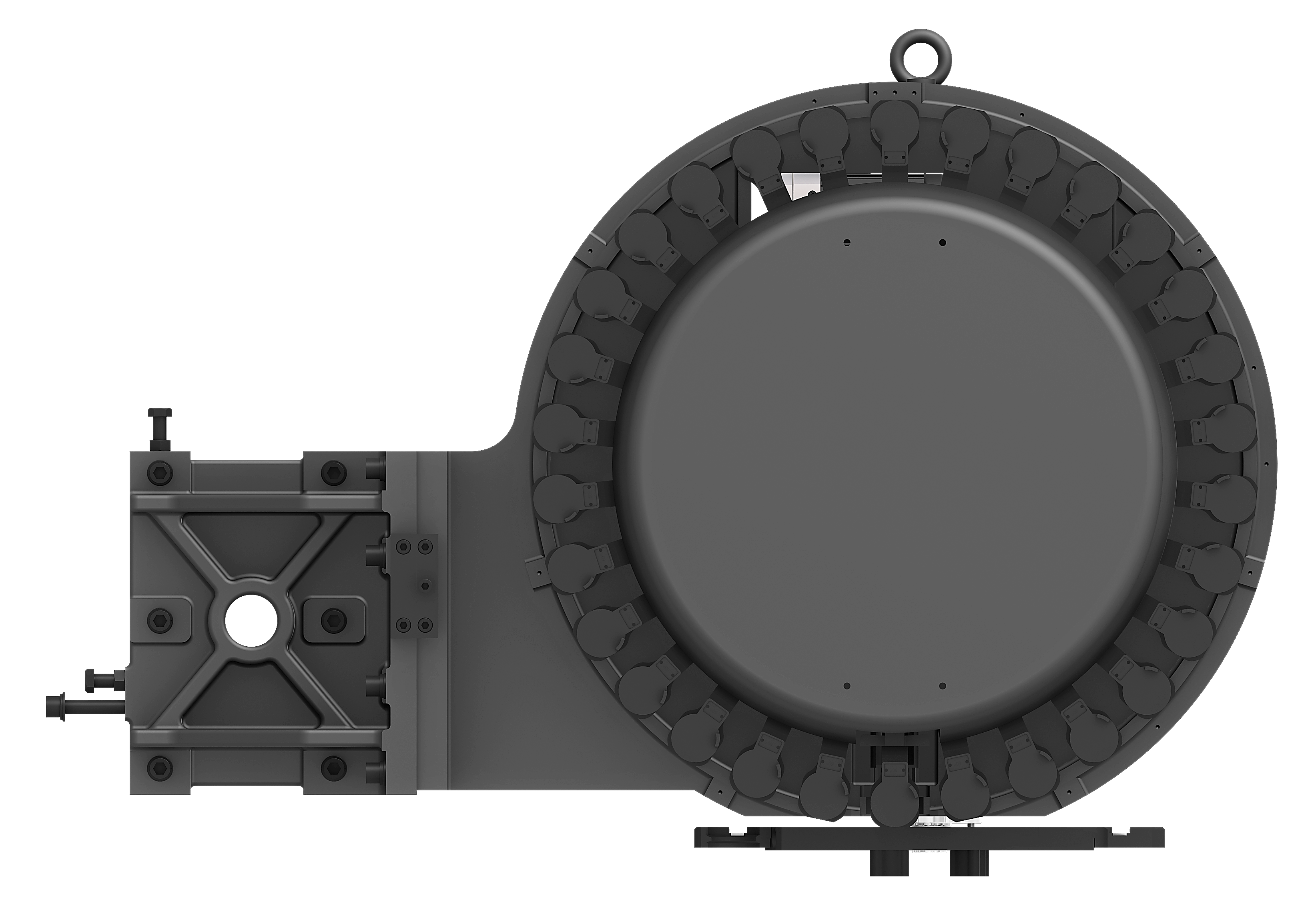

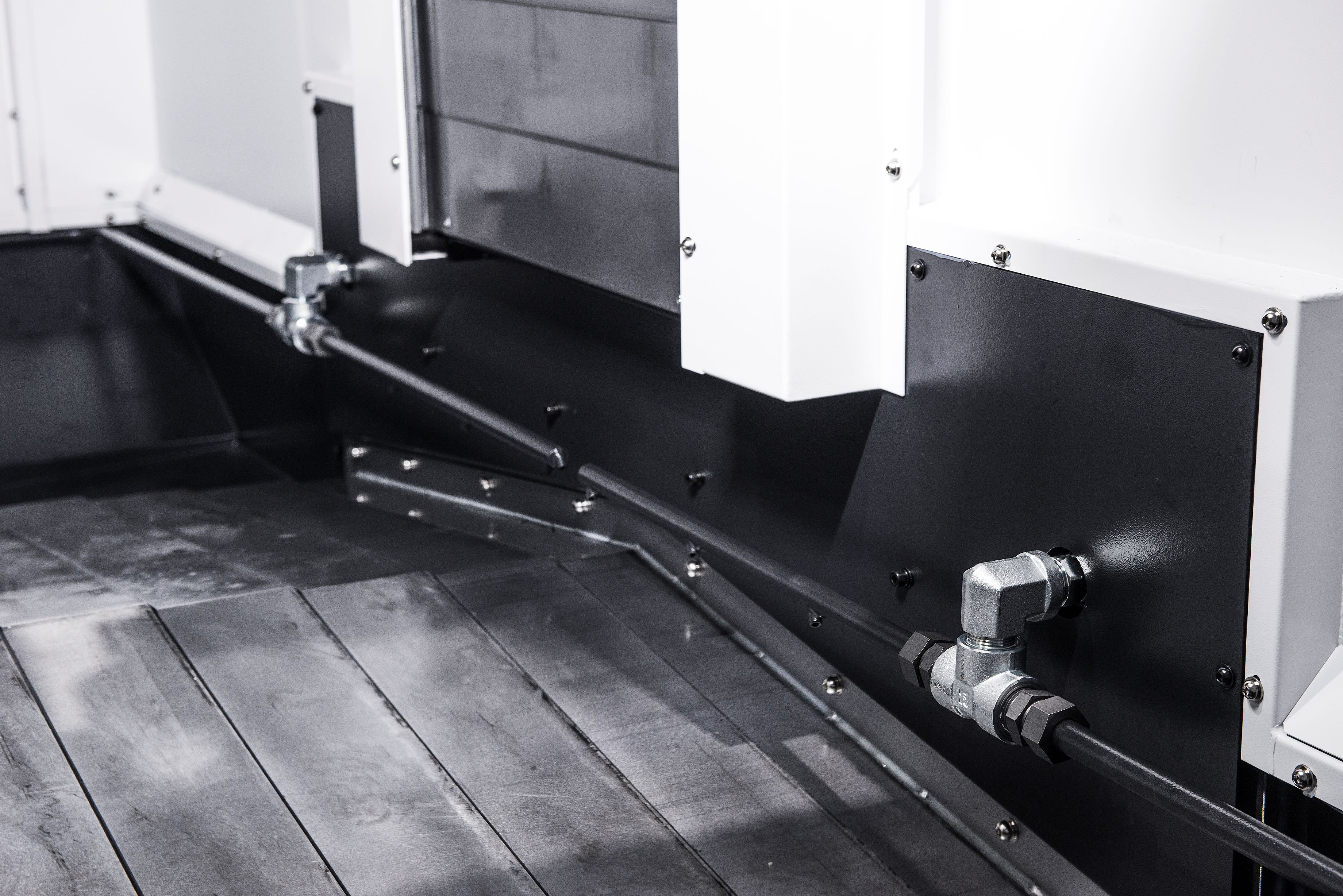

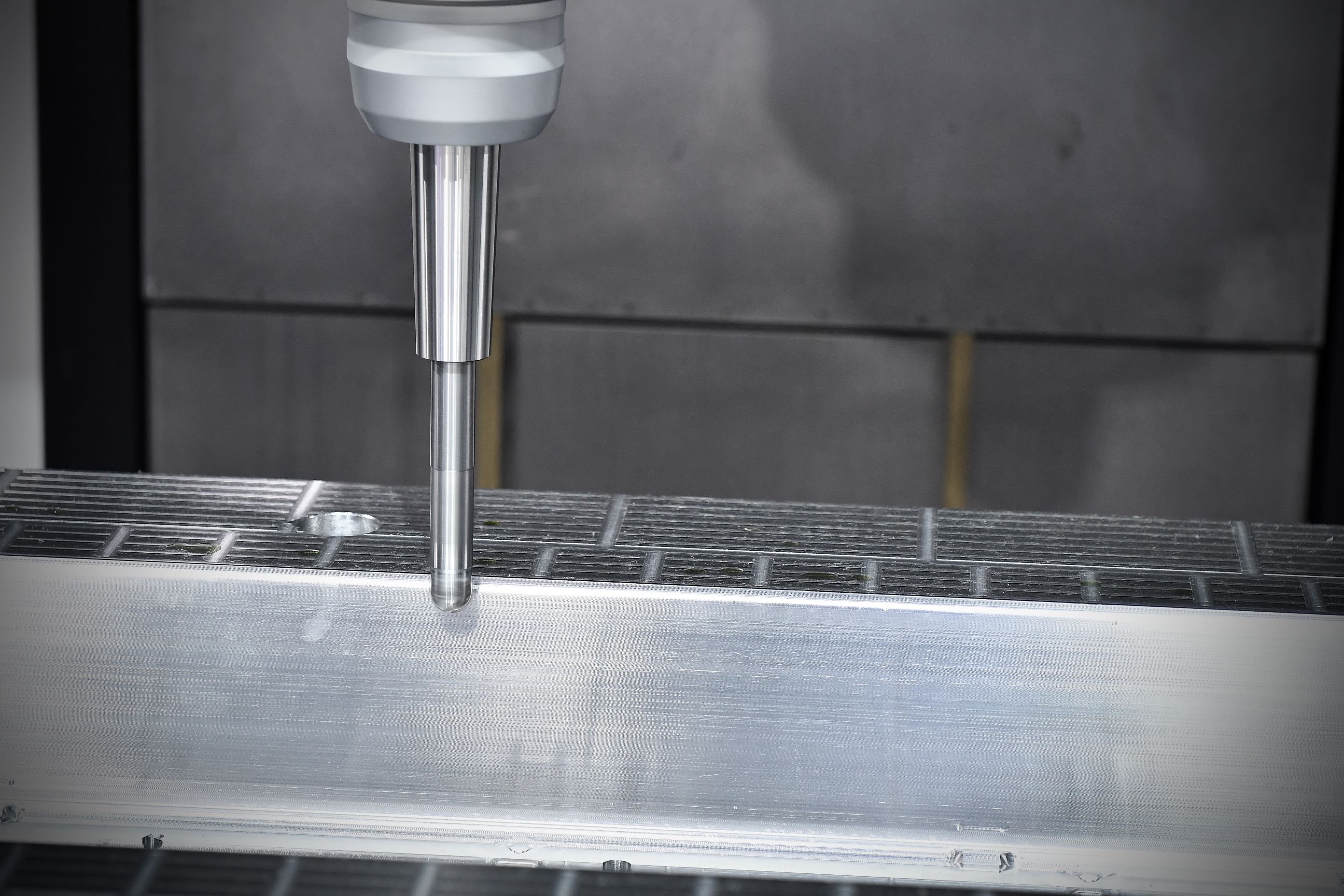

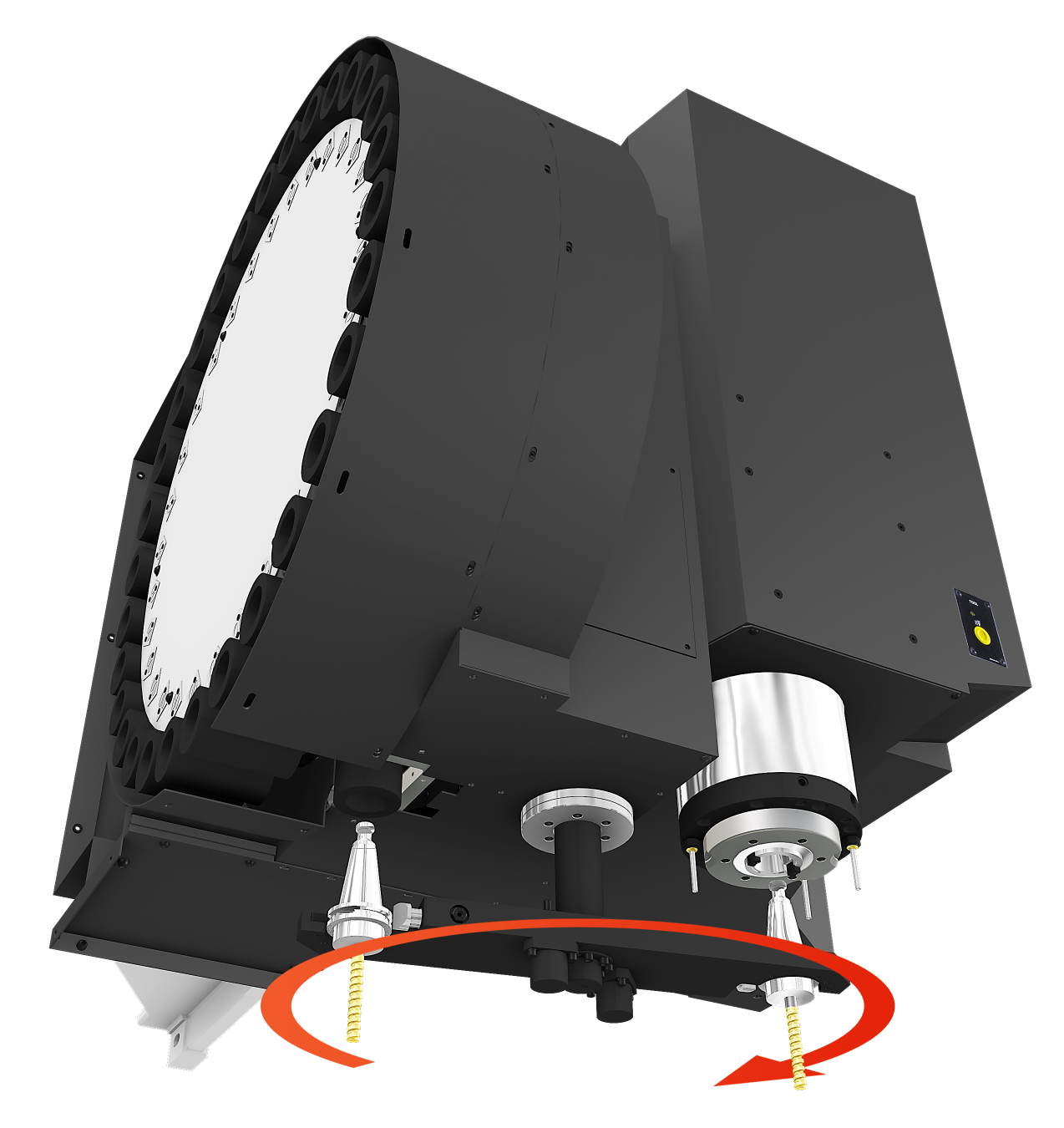

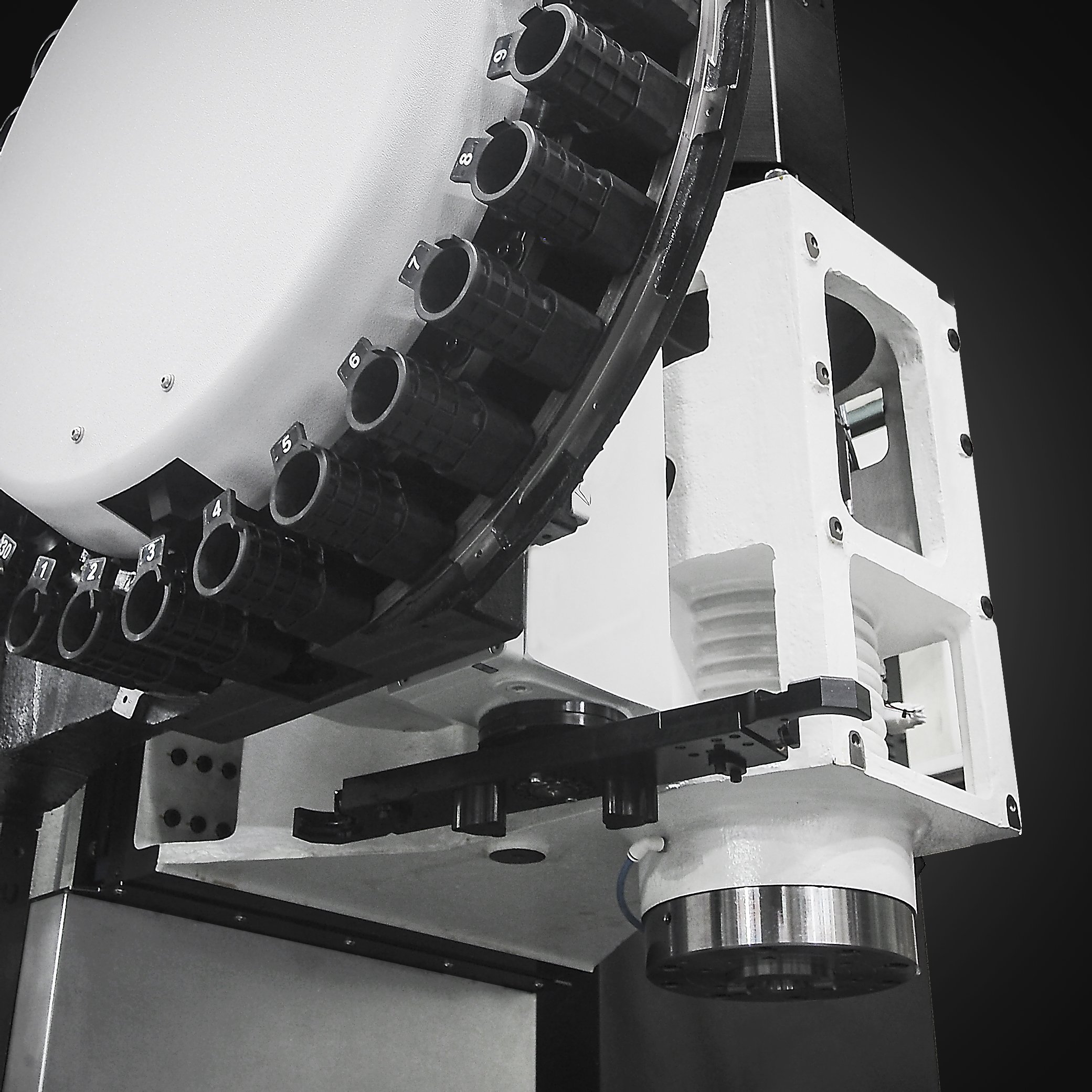

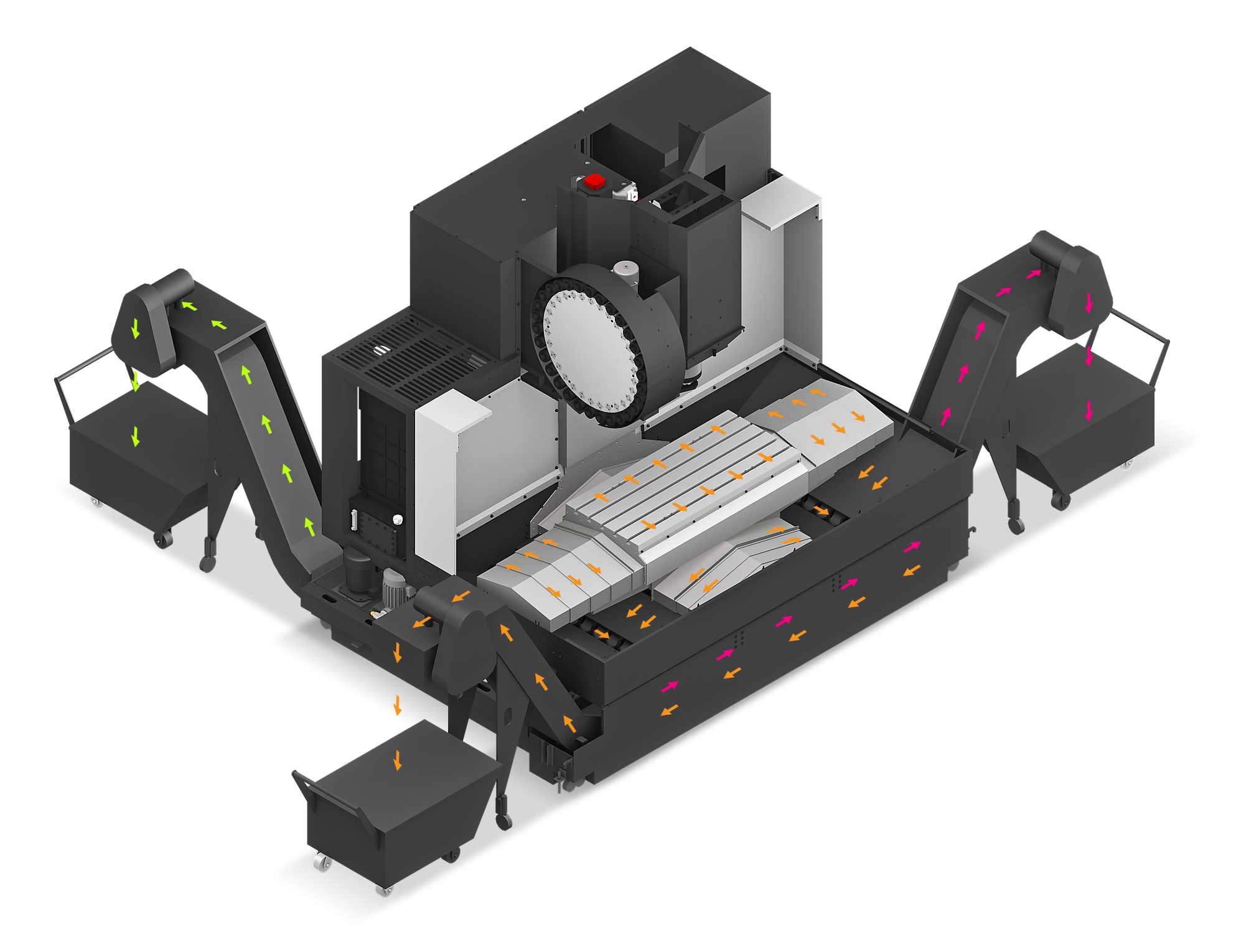

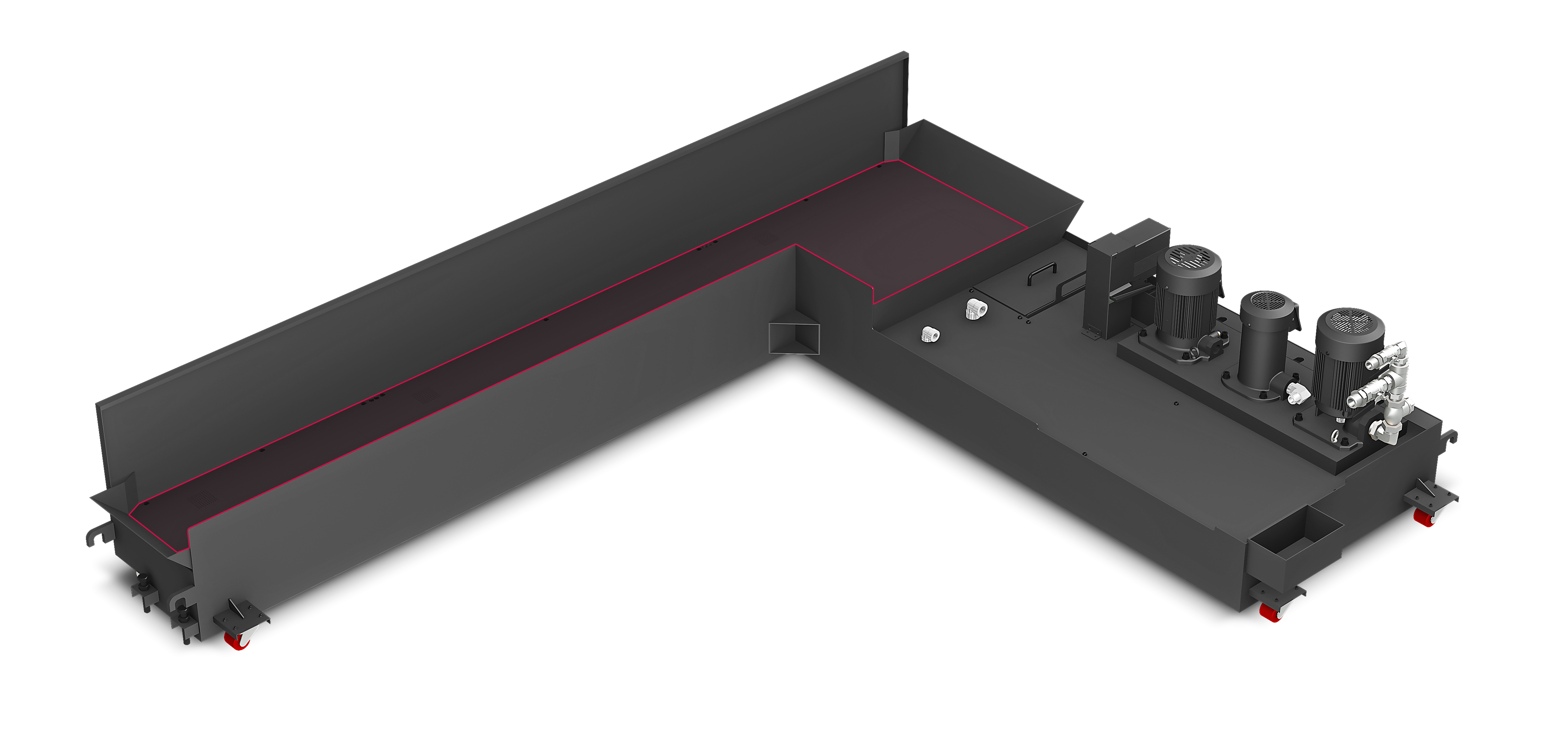

Vertikálne centrum novej generácie disponuje veľkým pracovným rozsahom pre dlhé dielce s pojazdom osi „X“ 2 100mm a rozmerným stolom 2 250 × 760mm, s nosnosťou až 1 800kg. KF7600L je ideálnou voľbou na obrábanie rozmerných dielov, ktoré sa nezmestia na štandardné stroje.

CNC stroje WIA sú vyrobené spoločnosťou Hyundai WIA s dlhodobou skúsenosťou a najnovšími technológiami, ktoré maximalizujú produktivitu so zachovaním vysokej presnosti a stability.

Hyundai WIA kladie veľký dôraz na technologické inovácie, aby si udržal pozíciu lídra v oblasti CNC strojov. Ich hlavné snahy sa sústredia na štyri kľúčové oblasti: presnosť, stabilitu, produktivitu a automatizáciu.

Spoločnosť Hyundai WIA sa aktívne podieľa na vývoji a implementácii riešení pre Priemysel 4.0 a „Smart Factory“. Vďaka tomu sú stroje navrhnuté s ohľadom na jednoduchú integráciu s robotickými systémami. Sú vybavené potrebnými rozhraniami a softvérom (napr. cez M-funkcie a I/O komunikáciu), ktoré umožňujú bezproblémovú komunikáciu s robotickými bunkami.

Vertikálne centrum Hyundai WIA KF7600L je vlajkovou loďou medzi veľkokapacitnými strojmi pre náročné a ťažké aj rýchlostné obrábanie. Tento stroj bol vyvinutý s cieľom ponúknuť maximálnu tuhosť, výkon a presnosť na obrábanie rozmerných a ťažkých obrobkov, či už ide o súčasti konštrukčných dielov, dlhých výrobkov pre energetický, automobilový a železničný priemysel, veľkých dosiek, foriem a veľkých rámov.

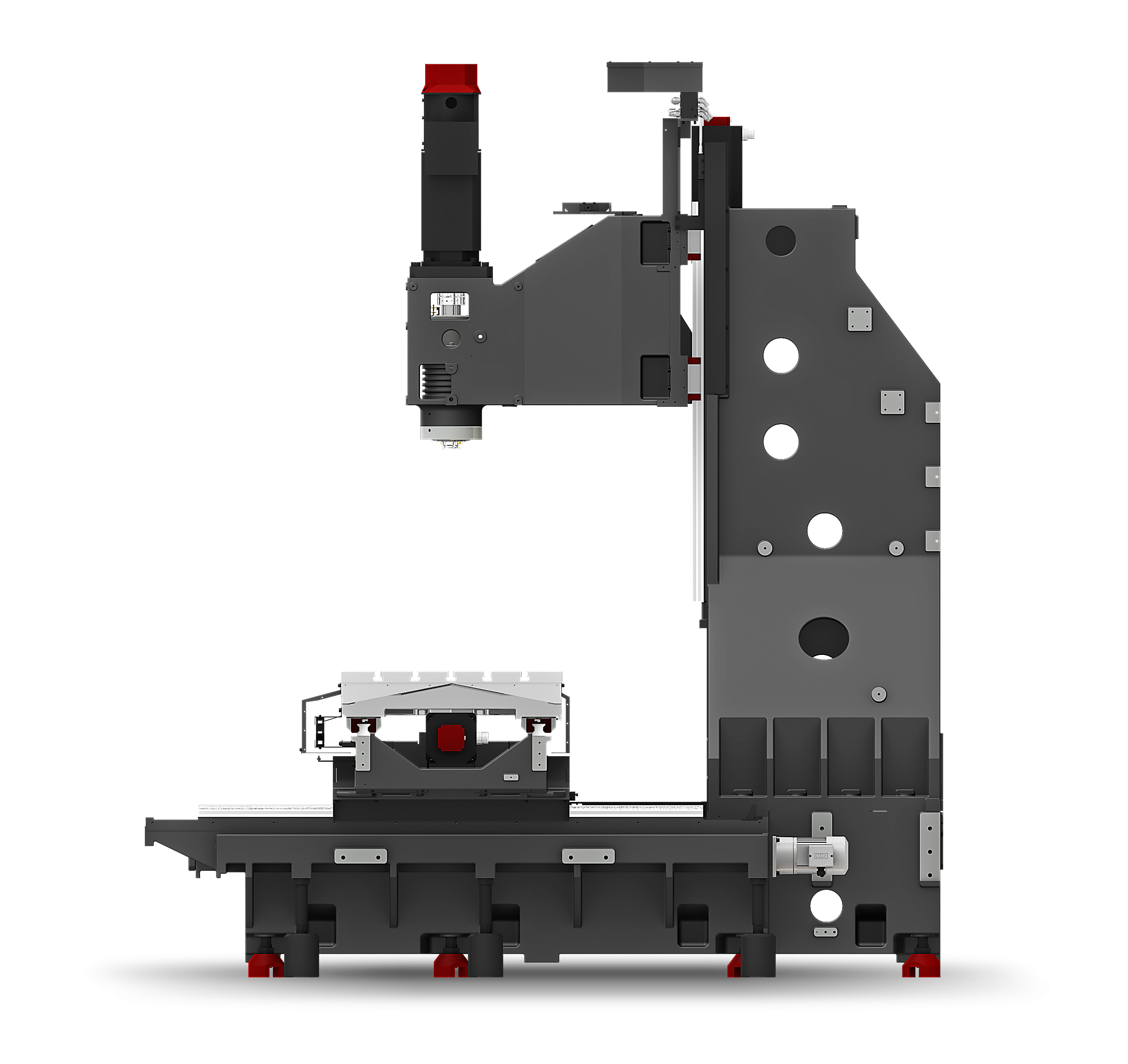

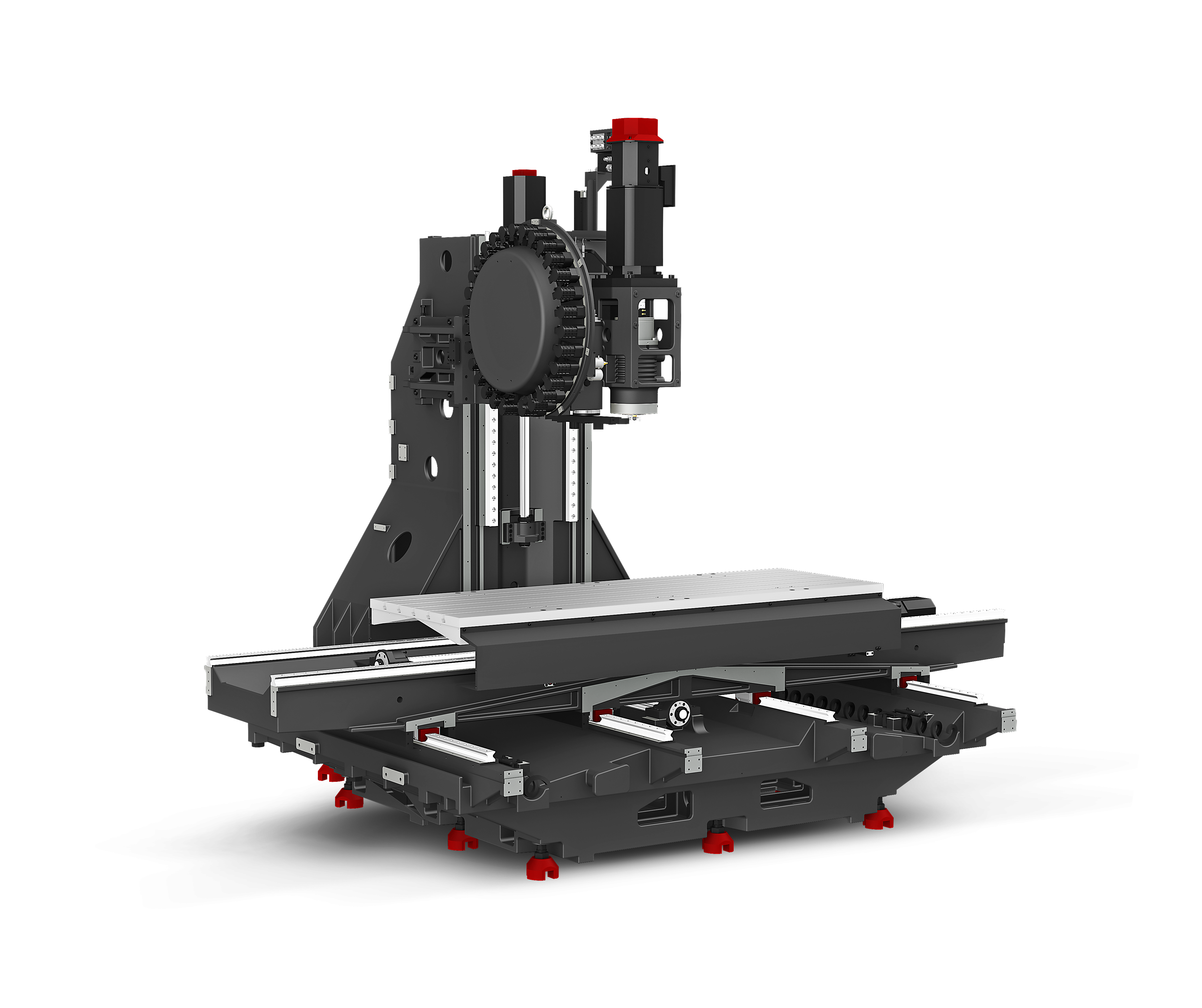

Masívne jednodielne liatinové lôžko

• Stroj je postavený na robustnom lôžku, odliatom z jedného kusu, ktoré je tepelne spracované na elimináciu pnutia. Táto konštrukcia minimalizuje vibrácie, zaisťuje vynikajúce tlmiace vlastnosti a garantuje dlhodobú geometrickú stabilitu aj pri veľkých úberoch materiálu.

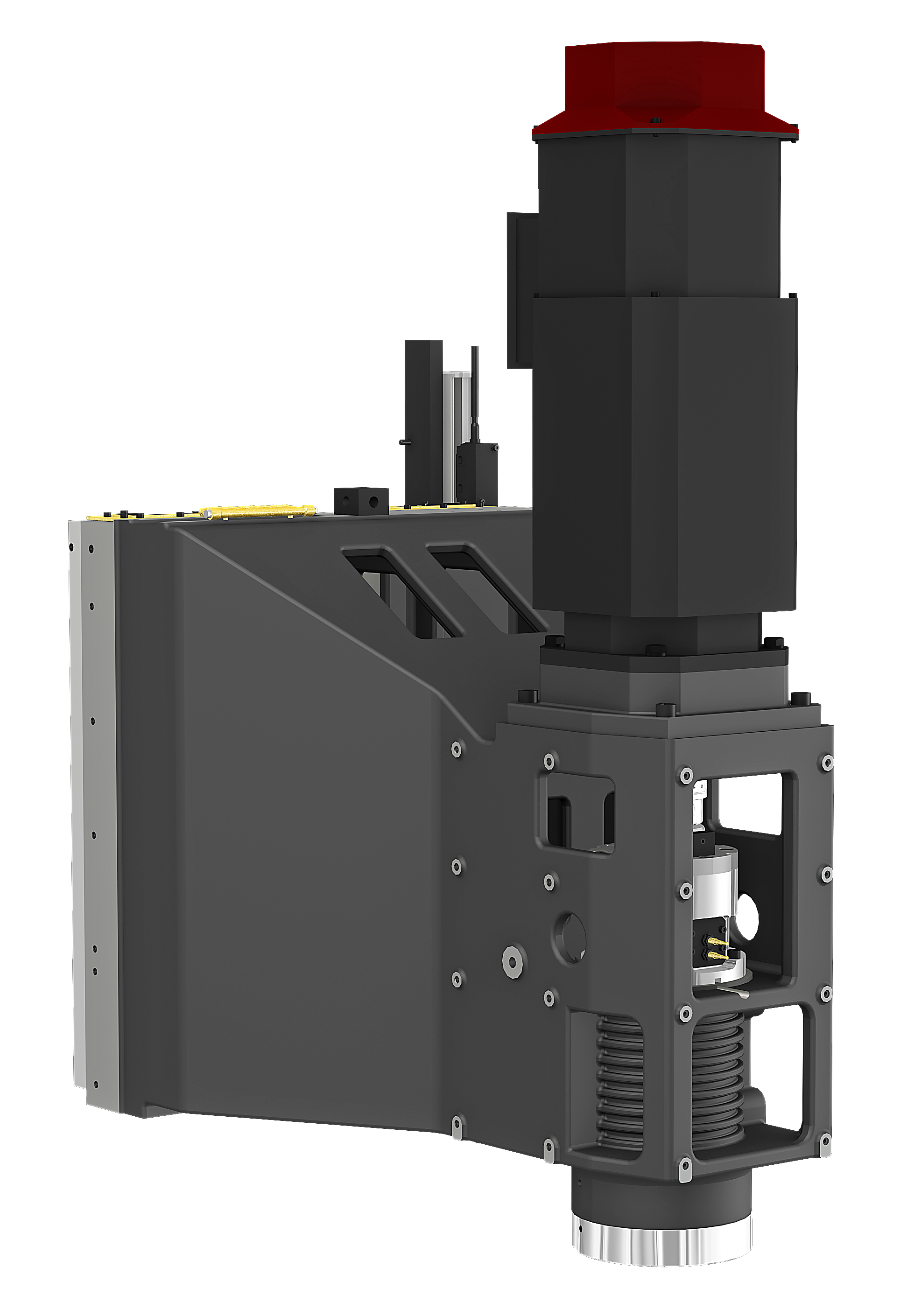

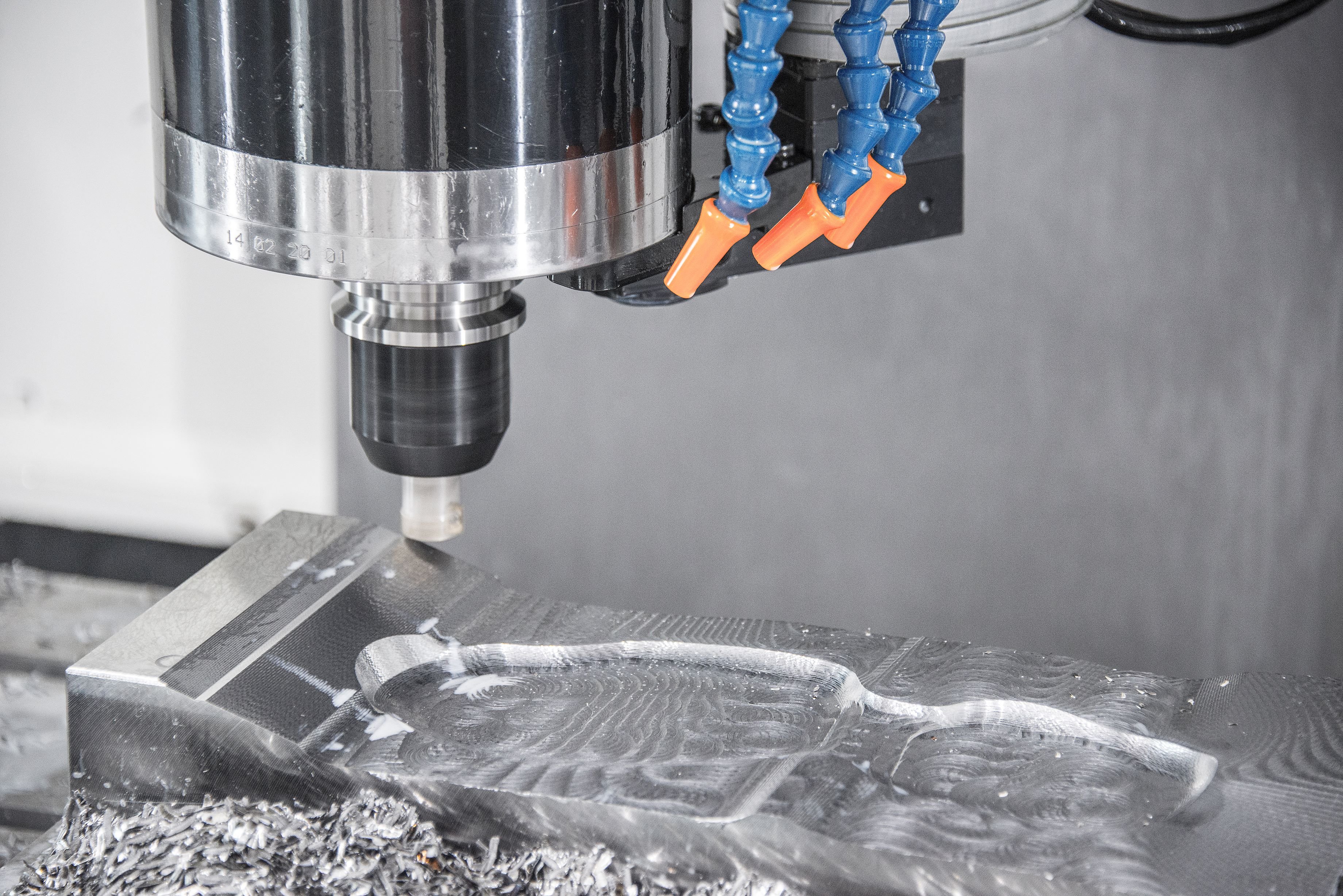

Precízne vreteno pre vysokú stabilitu pri obrábaní

• Vreteno u vertikálneho centra KF7600L je navrhnuté tak, aby zvládalo ako silové hrubovanie, tak aj vysokorýchlostné dokončovacie operácie. Kľúčovým technologickým pilierom je priamy pohon (Direct Drive), ktorý odstraňuje nevýhody remeňových prevodov.
• Pri priamom pohone je motor spojený s vretenom. Táto metóda veľmi skracuje časy rozbehu a zastavenia (akcelerácia/deakcelerácia), eliminuje hluk a vibrácie a zaisťuje vynikajúci prenos krútiaceho momentu bez strát.

Vysoká tepelná stabilita

• Vreteno je štandardne vybavené systémom chladenia olejom. Tento aktívny okruh udržuje konštantnú teplotu vretena aj pri dlhotrvajúcich operáciách vo vysokých otáčkach a tým eliminuje tepelnú dilatáciu a zaručuje rozmerovú presnosť obrobkov.

Kužeľ vo vrene BIG-PLUS

• Rozhranie upínacieho kužeľa vo vretene BIG-PLUS® bolo vyvinuté pre aplikácie na obrábacích centrách a na strojoch Hyundai WIA sa tento kužeľ objavuje už niekoľko rokov.Systém vretena BIG-PLUS® (BBT40) poskytuje dvojitý kontakt upnutia kužeľa do vretena s ďaleko vyššou presnosťou čím zvyšuje ohybovú tuhosť. S držiakmi nástrojov BBT40 dosahujete lepšie povrchy obrábania a vyššiu životnosť nástrojov. Do vretena je možné upnúť aj bežné kužele BT40. Opakovateľná presnosť upnutia do vretena BIG-PLUS® je 0,002mm.

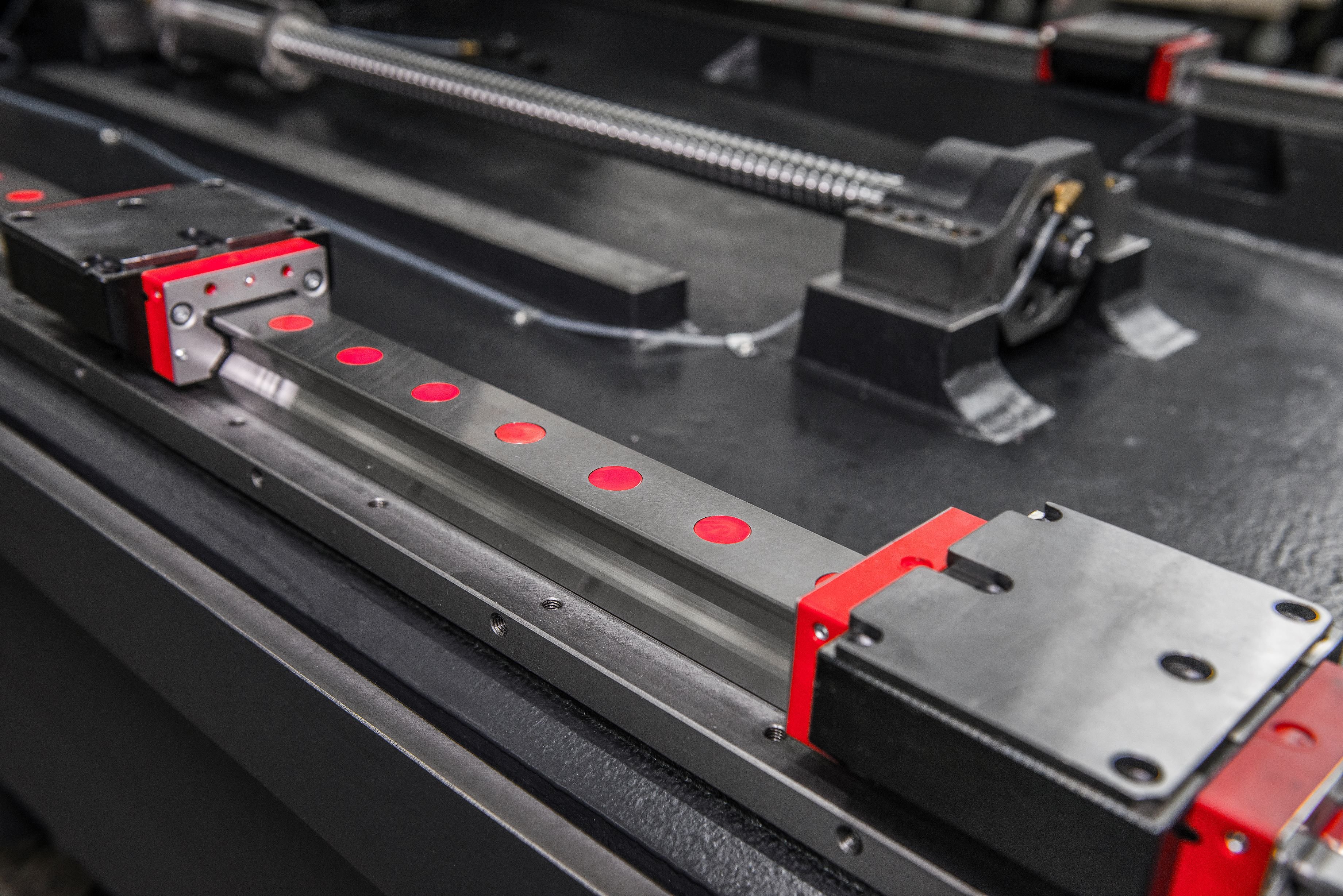

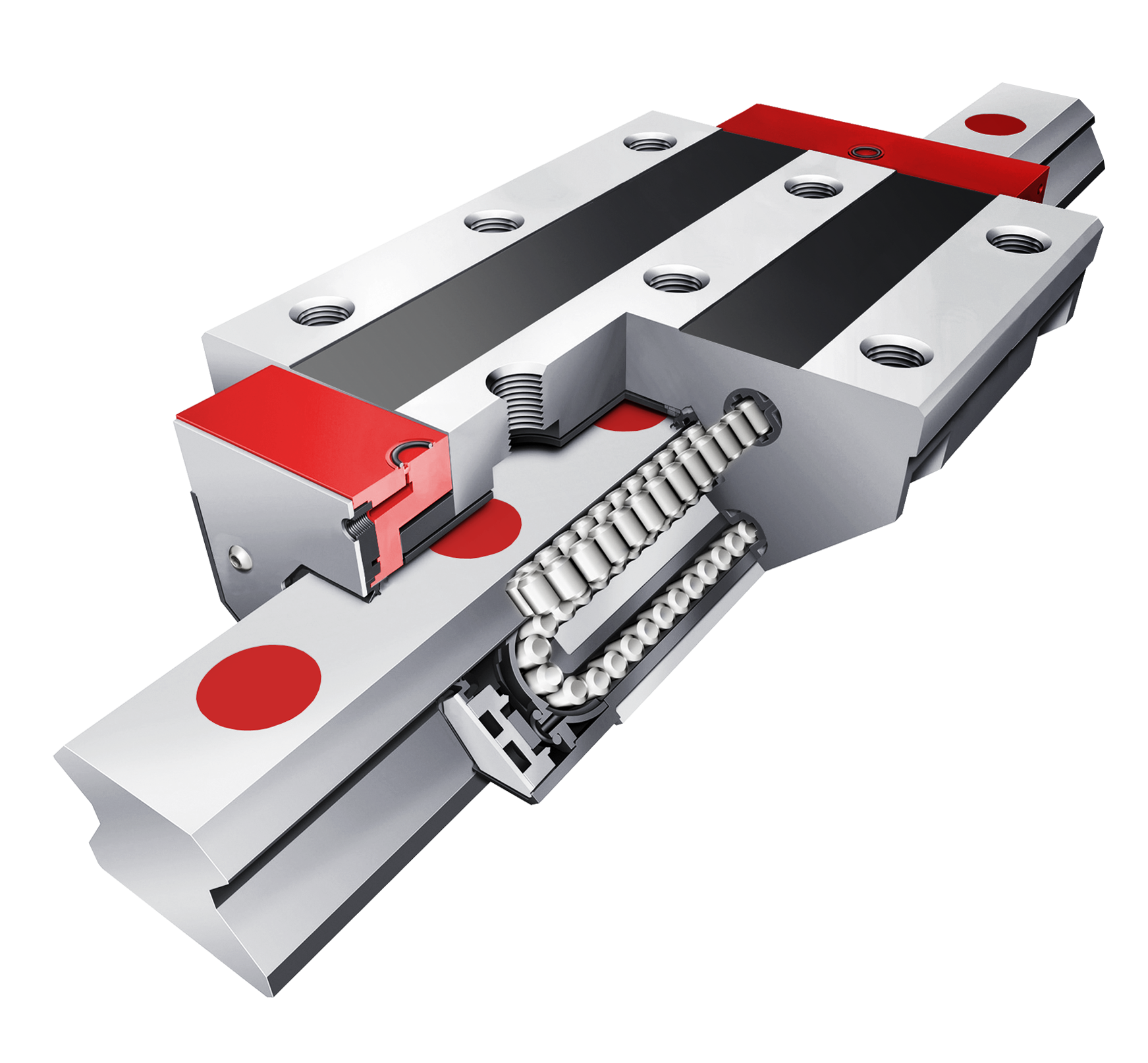

Vedenie osí pre vysokú presnosť a dlhú životnosť

• Zatiaľ čo väčšina bežných strojov využíva lineárne guličkové vedenie, model KF7600L stavia na valčekové segmenty, namiesto guličiek. Valčeky majú s koľajnicou lineárny (plošný) kontakt, nie iba bodový. To radikálne mení vlastnosti stroja v záťaži, udržuje vysokú presnosť pri obrábaní a zvyšuje životnosť vedenia.

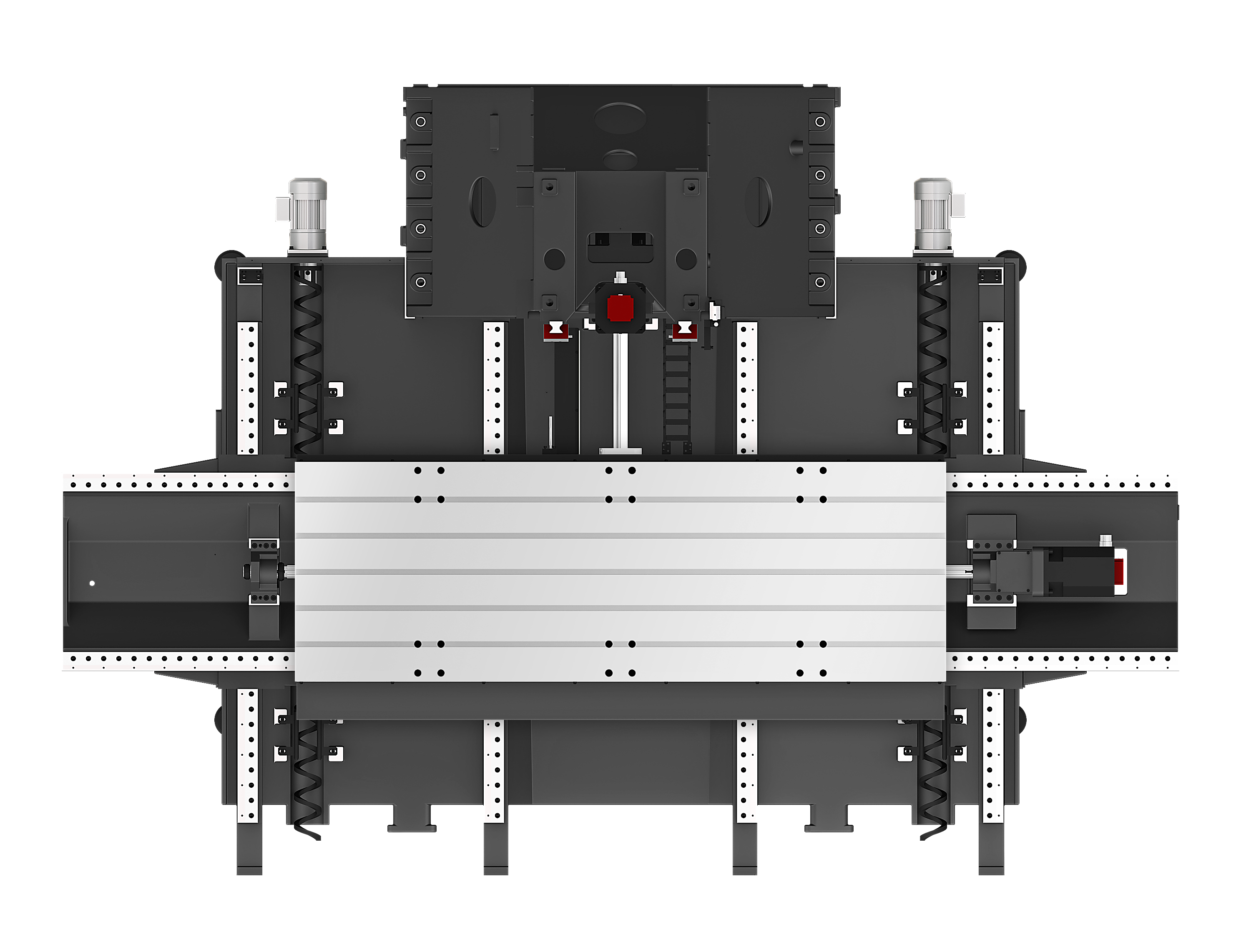

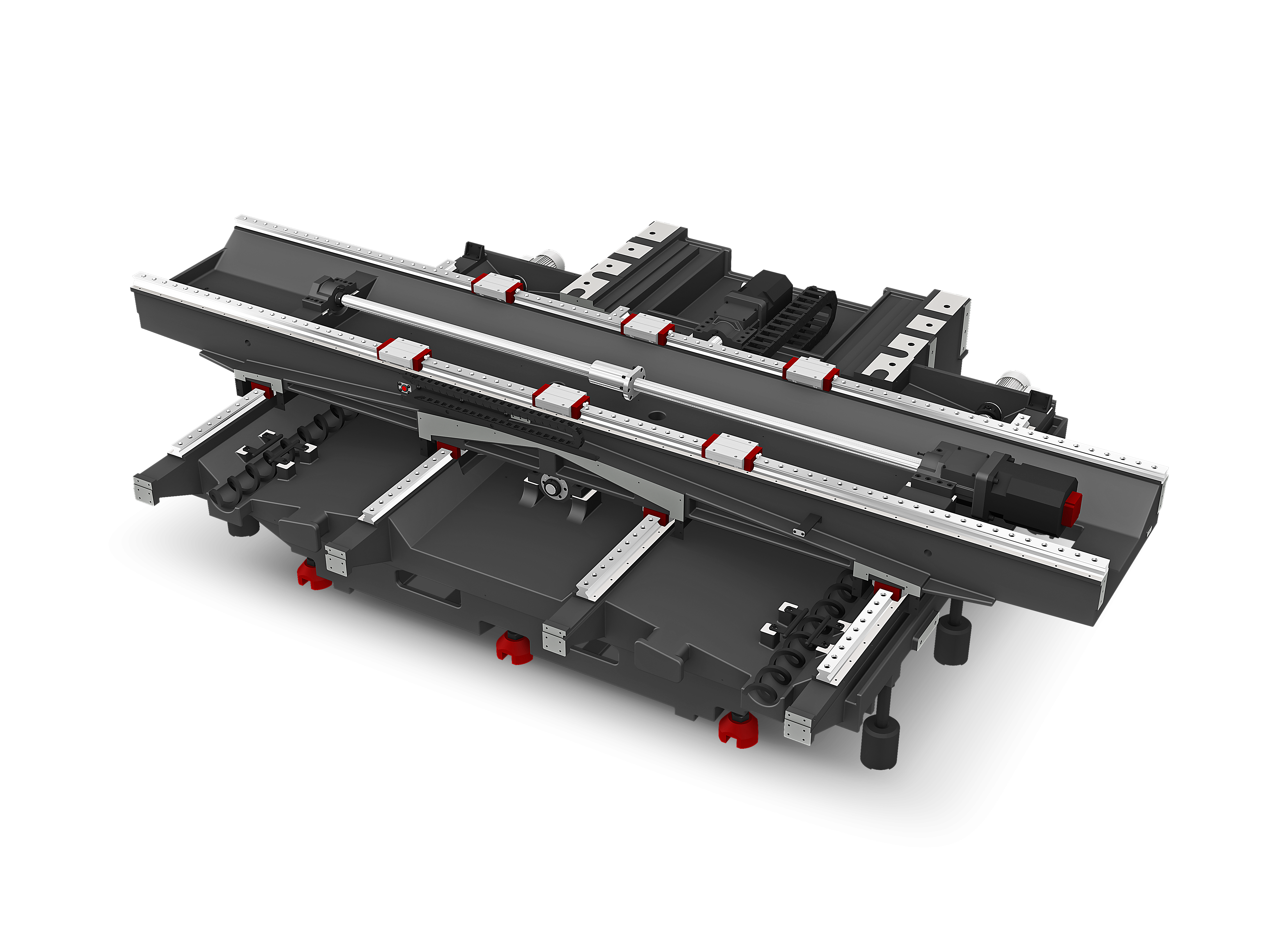

4-dráhová konštrukcia osi Y (Y-axis 4-way Guideway)

• Pre zvýšenú stabilitu osy „X“ je vertikálne centrum KF7600L v osi „Y“ vybavené štyrmi paralelnými dráhami (štyri lineárne valčekové vedenia vedľa seba).Táto konštrukcia eliminuje „prepadávanie“ stola pri extrémnych polohách v osi X a zaisťuje rovnomerné rozloženie hmotnosti obrobku až do 1 800 kg. Vďaka 4-dráhovej podpore dosahuje stroj rovnaké výsledky presnosti, či už obrábate v strede stola, alebo na jeho úplnom okraji. To je zásadné pre výrobu dlhých líšt, hriadeľov alebo rozmerných foriem.

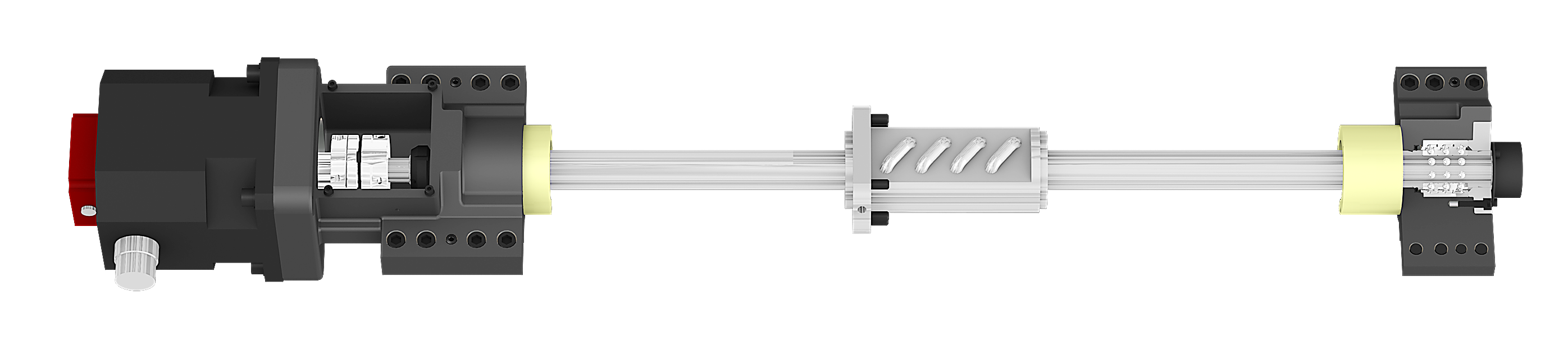

Precízne ukotvenie a presnosť guličkových skrutiek

• Všetky lineárne osi stroja sú poháňané vysoko presnými guličkovými skrutkami veľkých priemerov, ktoré sú priamo spojené so servomotormi. Veľký priemer skrutiek umožňuje prenos vysokých síl, čo je nevyhnutné pre stabilný posuv stola, zaťaženého napr. dvojtonovým obrobkom. Skrutky sú ukotvené na oboch stranách do 4-radových ložiskových sád s kosouhlým stykom čo 3x zvyšuje tuhosť stroja KF7600L, než u bežne dodávaných centier.

Vysoká spoľahlivosť riadiaceho systému

• Vertikálne centrum KF7600L je vybavený najmodernejším riadiacim systémom Fanuc, ktorý predstavuje spoľahlivé a výkonné riešenie pre moderné CNC stroje, ktoré vyžadujú jednoduché, rýchle a komplexné ovládanie. Jednoduché ovládanie a užívateľsky prívetivé prostredie umožňuje stroj využiť aj na malosériovú, alebo kusovú výrobu.
