CNC vysokorýchlostné horizontálne centrum HS10000

CNC vysokorýchlostné horizontálne obrábacie centrum Hyundai WIA HS10000

Stroje radu HS od Hyundai WIA predstavujú špičkové moderné horizontálne obrábacie centrá, ktoré sú navrhnuté pre vysokú produktivitu, presnosť a spoľahlivosť aj pri náročných obrábacích procesoch. Tento rad je ideálnou voľbou pre zákazníkov, ktorí požadujú maximálny výkon a minimálne prestoje.

Stroje ako HS4000II, HS5000II, HS6300II, HS8000II a najväčší model HS10000 vynikajú výnimočnou stabilitou vďaka robustnej konštrukcii, ktorá zaisťuje presnosť aj pri obrábaní ťažkých a komplexných dielcov. S extra rýchlymi rýchloposuvmi, optimálnym odvodom triesok a možnosťou flexibilného výberu nástrojov umožňujú tieto stroje rýchlu adaptáciu na rôzne výrobné podmienky.

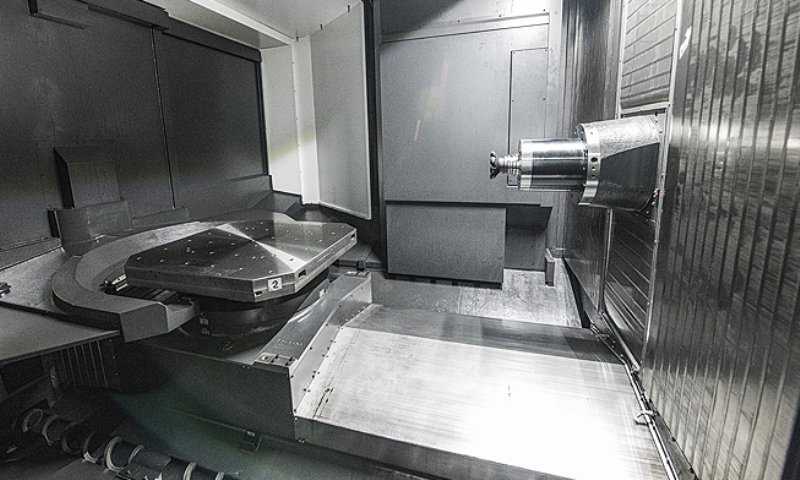

Dvojpaletový systém, ktorý je štandardom pri všetkých modeloch radu HS, výrazne zvyšuje efektivitu tým, že minimalizuje čas potrebný na výmenu obrobkov a maximalizuje využitie stroja počas celej výrobnej doby.

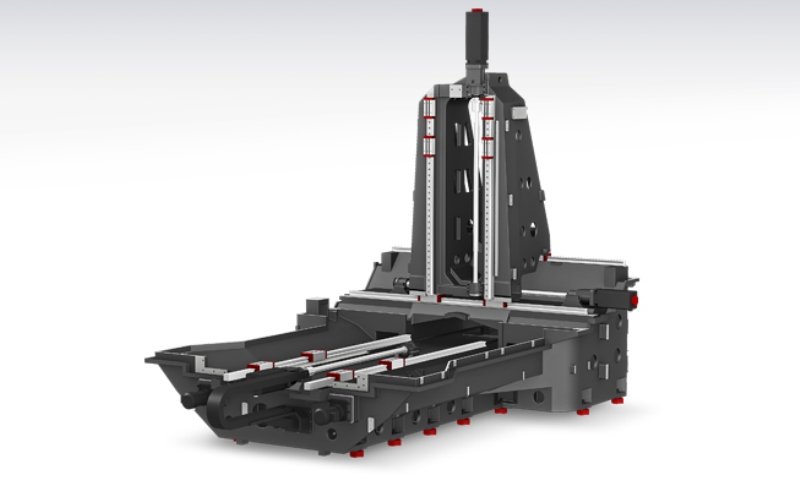

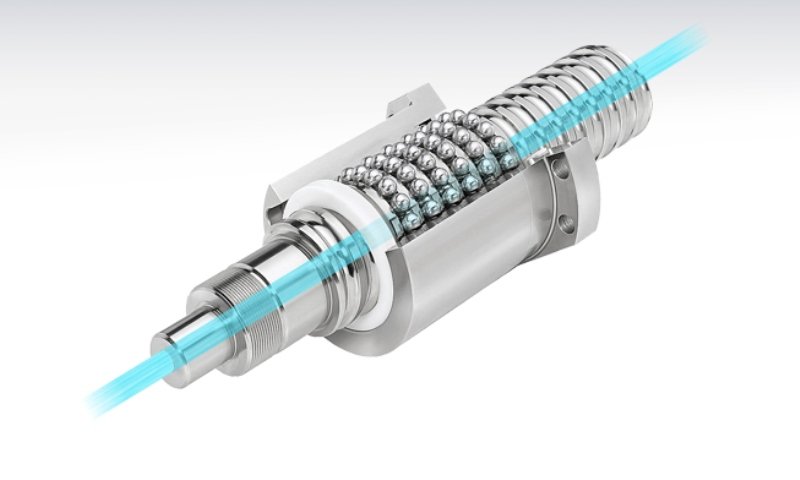

Stroje radu HS sú vybavené modernými riadiacimi systémami FANUC 31i-B PLUS, valčekovým lineárnym vedením a chladením guličkových skrutiek, ktoré zaisťujú dlhú životnosť, presnosť a opakovateľnosť. S ich výkonnosťou, spoľahlivosťou a schopnosťou zvládnuť náročné obrábacie úlohy sa stroje tohto radu stávajú ideálnym riešením pre širokú škálu priemyselných aplikácií.

Popis produktu

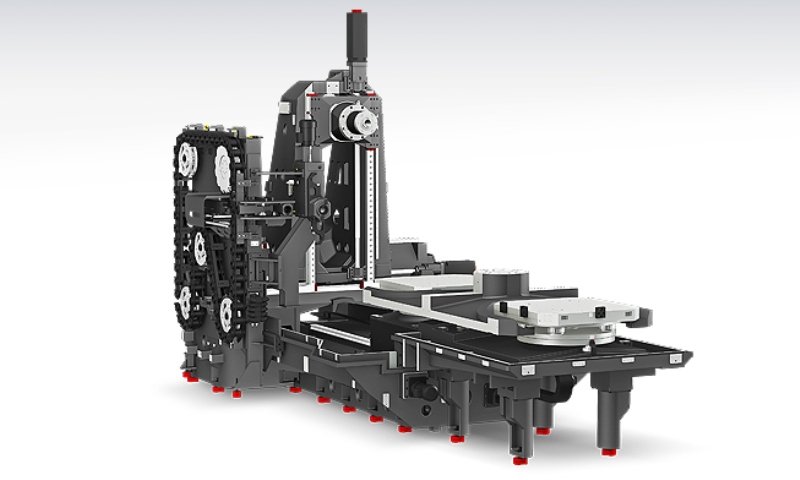

Stroj HS10000 je vrcholným zástupcom vysokorýchlostných horizontálnych obrábacích centier značky Hyundai WIA. Navrhnutý pre náročné aplikácie v oblasti obrábania veľkých a ťažkých dielcov, HS10000 kombinuje vysokú presnosť, robustnú konštrukciu a efektívne využitie výrobného času vďaka použitiu dvojpaletového systému.

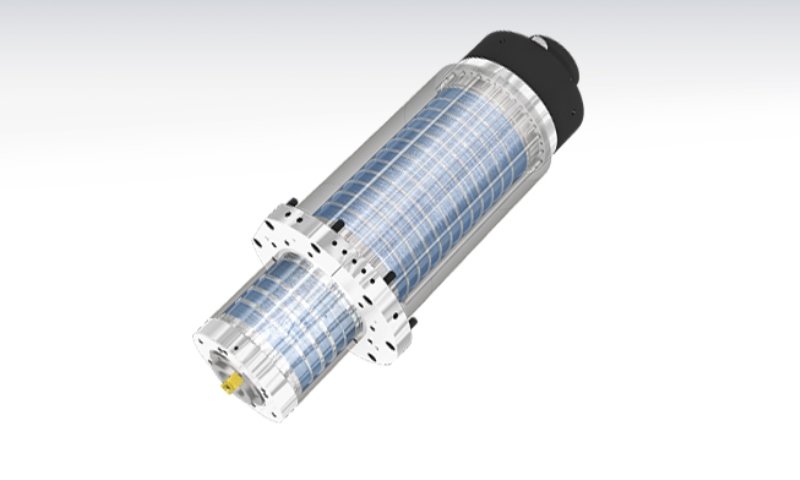

S maximálnou hmotnosťou obrobku až 5000 kg a olejom chladeným zabudovaným vretenom s otáčkami až 14000 ot./min je ideálnou voľbou pre vysokovýkonné obrábanie, ktoré vyžaduje maximálnu produktivitu a spoľahlivosť. Vďaka rýchlemu zrýchleniu a spomaleniu vretena, ktoré má tento stroj najlepšie vo svojej triede, výkonu vretena až 55 kW, maximálnemu krútiacemu momentu až 807 N.m a upínaciemu kužeľu Big Plus BBT50 disponuje tento stroj výkonom a tuhosťou na obrábanie aj tých najtvrdších materiálov.

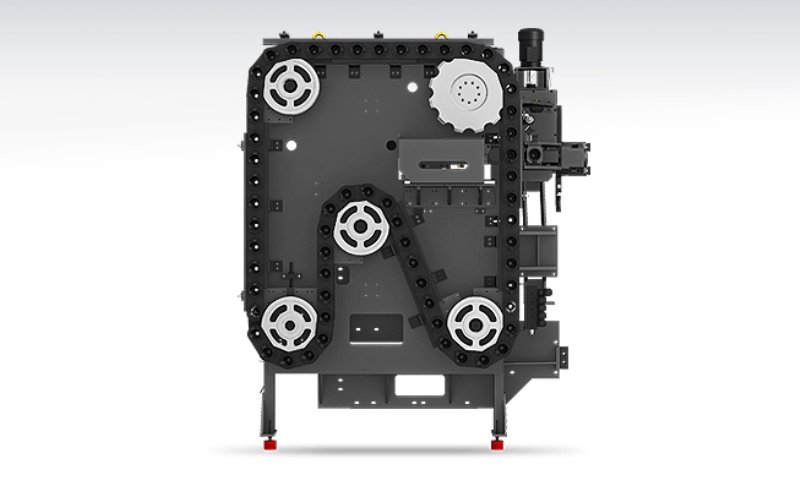

Štandardne je HS10000 vybavený zásobníkom pre 60 nástrojov s možnosťou rozšírenia až na 90, 120, 150, 180 alebo 240 nástrojov s hmotnosťou až 30 kg. Rýchla výmena nástrojov (nástroj-nástroj) iba za 2,0 sekundy a (rez-rez) za 4,1 sekundy minimalizuje časové oneskorenie a zvyšuje produktivitu Vašej práce.

Kľúčové vlastnosti

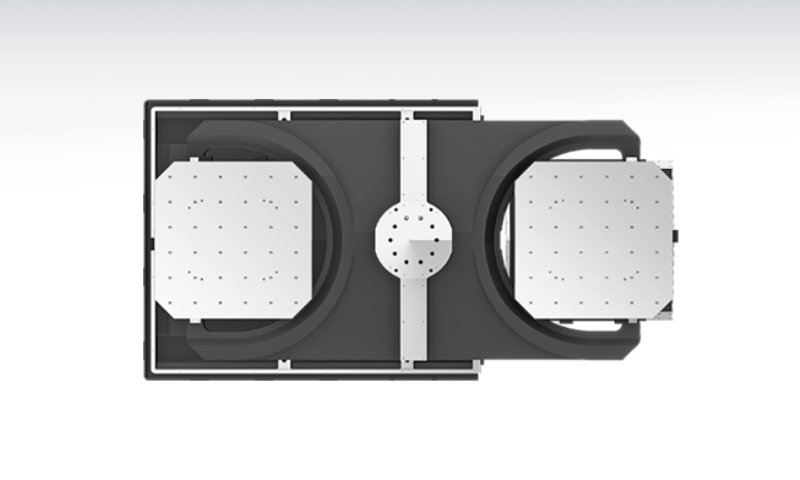

Dvojpaletový systém: Vďaka dvojpaletovému systému zabezpečuje HS10000 nepretržitý provoz a minimalizuje prostoje pri výmene obrobkov. Tím je maximálne zvýšená efektivita a skrátenie času cyklu.

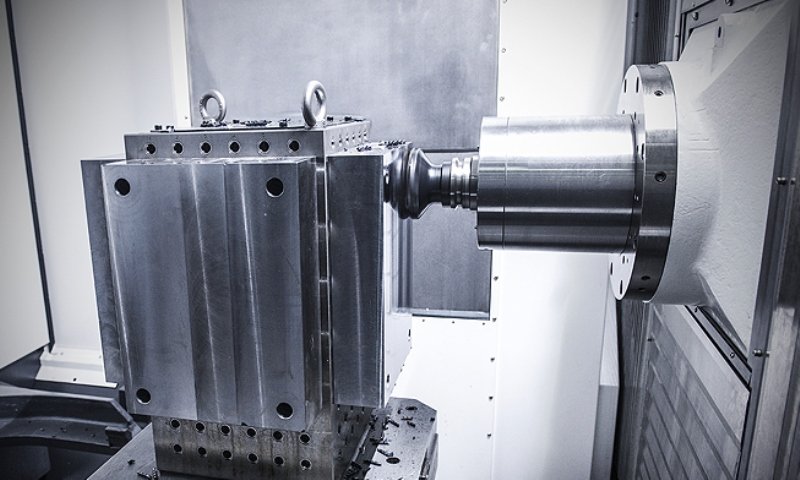

Vysoká tuhosť a stabilita: Pevná konštrukcia a vysoko kvalitné komponenty poskytujú stroju HS10000 výnimočnú presnosť aj pri obrábaní ťažkých materiálov.
Efektívny odvod triesok: Optimalizovaný dizajn stroja podporuje efektívny odvod triesok a zabraňuje ich hromadeniu. Tým je zaručený čistý pracovný priestor a z toho plynúca dlhá životnosť stroja i nástrojov.
Chladenie vretena a nástrojov: Na udržanie stabilnej teploty a predĺženie životnosti vretena i nástrojov je stroj vybavený pokročilým chladením. Samozrejmosťou je možnosť pripojenia vysokotlakového chladenia nástrojov.
Flexibilita a prispôsobivosť: S možnosťou využitia zásobníka až pre 240 nástrojov je HS10000 vysoko flexibilný. To ho robí ideálnym strojom na výrobu komplexných dielcov v priemyselnej výrobe.

Stroj HS10000 je určený pre aplikácie, ktoré vyžadujú vysokú presnosť, výkon a spoľahlivosť. Vďaka svojim pokročilým funkciám a robustnej konštrukcii je ideálny pre náročné obrábacie procesy v strojárstve, automotive, letectve alebo energetike.

Podrobná špecifikácia stroja je uvedená v tabuľke Technické parametre.

Technické parametre

Riadiaci systém	FANUC 31i-B PLUS
Počet osí	3
Maximálne otáčky vretena	10000 (14000, 6000) (ot/min)
Výkon vretena (maximálny/stacionárny)	45/25 (37/30, 55/30) (kW)
Krútiaci moment vretena (maximálny/stacionárny)	623/305 (398/191, 807/353) (N.m)
Rozjazdy na osiach X/Y/Z	1700/1400/1550 (mm)
Cestovanie (X/Y/Z)	50 / 50 / 50 (m/min)
Rozmer palety	2 x 1000 x 1000 (mm)
Maximálne zaťaženie palety	2x 3000 (5000) (kg)
Rýchlosť výmeny paliet	25 (sec)
Počet nástrojov v zásobníku	60 (90, 120, 150, 180, 240)
Rýchlosť výmeny nástrojov	2 (sec)
Kužeľ	BBT50
Maximálna dĺžka nástroja v zásobníku	800 (mm)
Maximálny priemer nástroja v zásobníku nástrojov	Ø135/Ø320 (mm)
Kapacita nádrže na triesky a chladiacu kvapalinu	900 (l)
Rozmery stroja (DxŠxV)	5520x8303x3998 (mm)
Hmotnosť stroja	34000 (kg)
