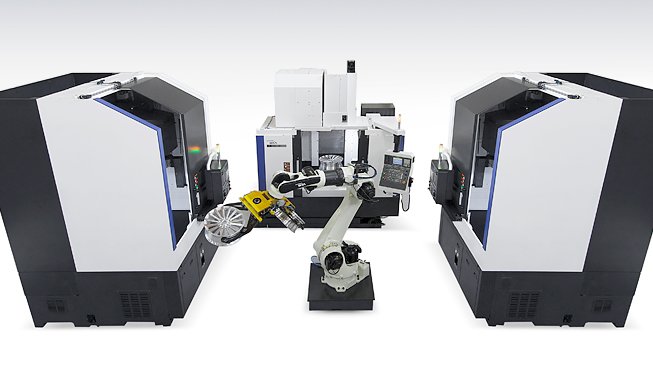

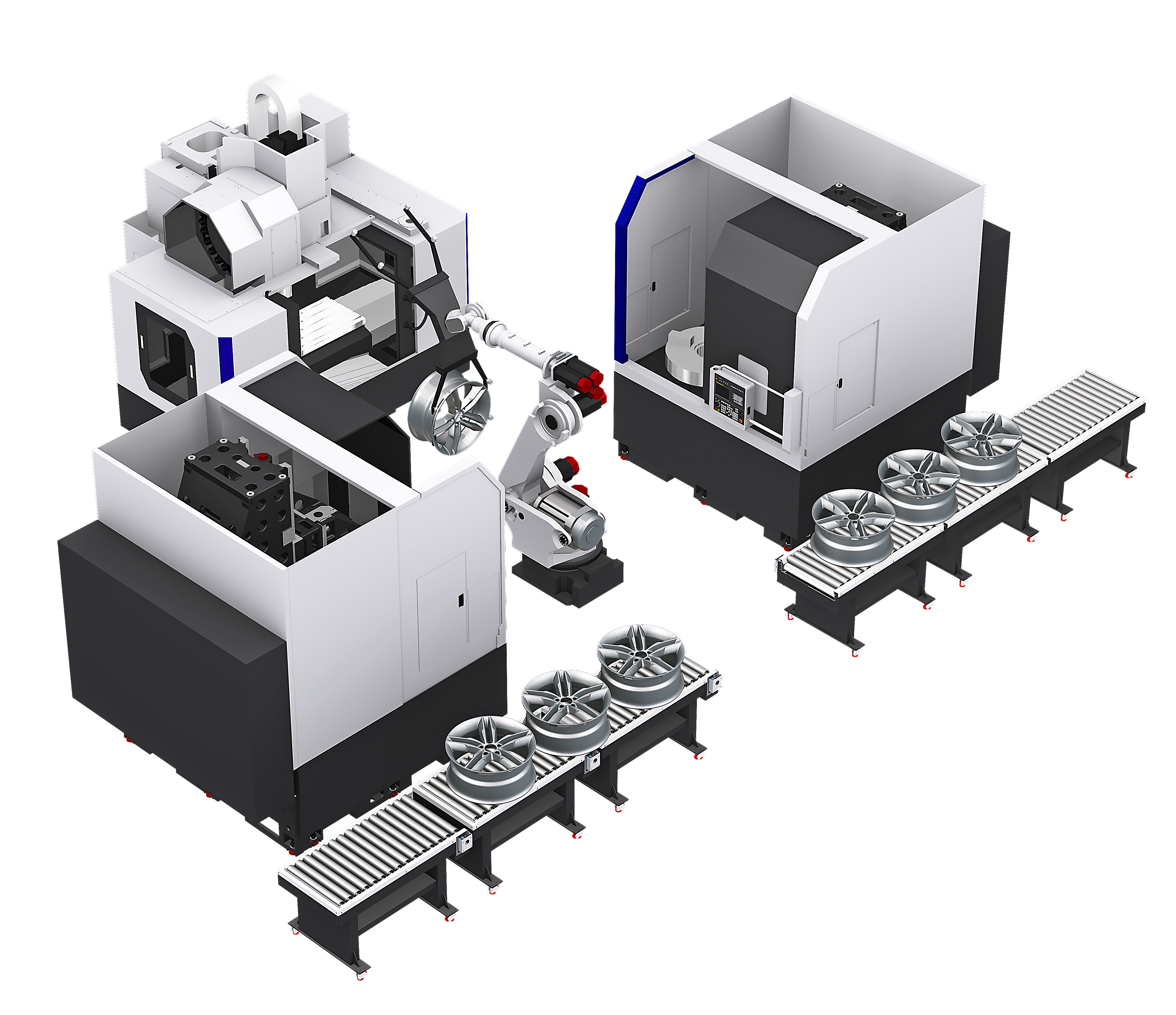

Hyundai WIA karusely řady LV - 2x pravý karusel (verze 'R') s robotem a linkou na obrábění slitinových disků kol pro automobilový průmysl
-
Stabilná konštrukcia vretena s prevodovkou, ktorá poskytuje vysoký krútiaci moment pri nízkych otáčkach a stabilitu pri vysokých otáčkach aj pri náročných podmienkach
-
Dvojstupňový mechanizmus upínacieho tlaku pre minimalizáciu deformácie obrobku
-
Vhodné do automatizačných liniek pre optimalizované obrábanie
-
Stupňovitá konštrukcia lôžka navrhnutá pre optimálnu presnosť obrábania, odvod triesok a tepla
-
Vysoká rýchlosť, presnosť a výkonnosť - Os C je riadená s presnosťou 0,001°
Hyundai WIA LV1100RM je vysoko výkonný CNC karusel určený pre presné a stabilné obrábanie rozmerných a ťažkých obrobkov. Patrí do rady vertikálnych sústruhov Hyundai WIA, ktorá zahŕňa modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navrhnuté s dôrazom na vysokú tuhosť, dlhodobú presnosť a spoľahlivú prevádzku aj pri náročných výrobných podmienkach. Stroje tohto radu predstavujú ideálne riešenie pre zákazníkov, ktorí požadujú efektívne obrábanie veľkých dielcov s vysokými nárokmi na kvalitu a stabilitu procesu.
Hyundai WIA kladie dlhodobo dôraz na vlastný vývoj, výrobu kľúčových komponentov i komplexnú popredajnú podporu. Vďaka tomu ponúkajú stroje tejto značky vysokú prevádzkovú spoľahlivosť, dlhú životnosť a konzistentnú kvalitu obrábania, čo z nich robí osvedčenú voľbu pre priemyselné aplikácie po celom svete.
Popis produktu a kľúčové vlastnosti
Konštrukcia stroja a celková tuhosť
LV1100RM je robustný vertikálny CNC karusel navrhnutý pre ťažké obrábanie veľkých obrobkov. Stroj využíva masívne lôžko so stupňovitou konštrukciou a pojazdný stĺp, ktoré zaisťujú vysokú tuhosť, stabilitu a minimalizáciu vibrácií aj pri náročných hrubovacích operáciách. Konštrukcia je optimalizovaná na dlhodobo presné obrábanie pri vysokom zaťažení.

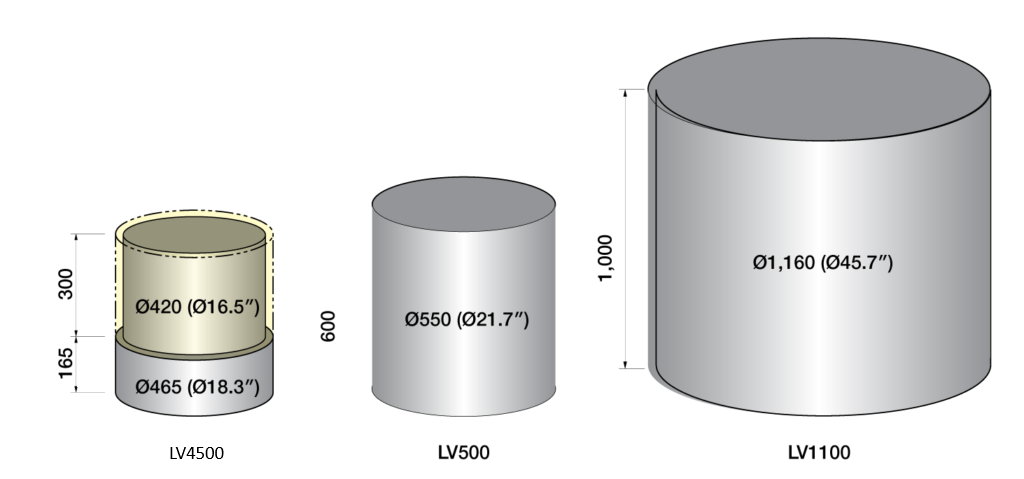

Pracovný rozsah a upínanie
Stroj umožňuje obrábanie obrobkov s maximálnym priemerom až cca 1 160 mm a výškou do 1 000 mm. Štandardne je vybavený upínacím skľučovadlom s priemerom 32″, s možnosťou konfigurácie až na 40″, čo umožňuje bezpečné upnutie veľmi rozmerných a ťažkých dielcov.
Vreteno a prevodovka

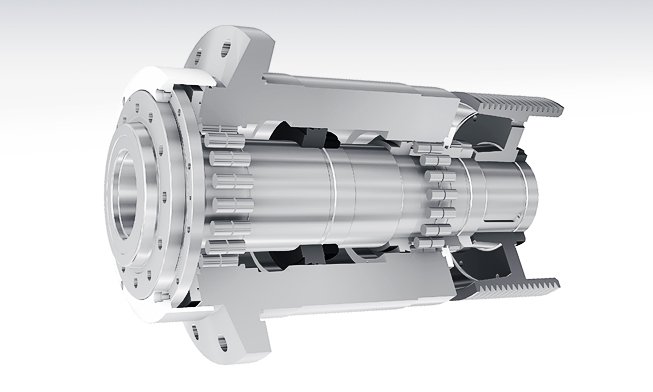

Hlavné vreteno je poháňanie cez dvojstupňovú automatickú prevodovku, ktorá zaisťuje vysoký krútiaci moment pri nízkych otáčkach a stabilný chod pri vyšších rýchlostiach. Maximálne otáčky vretena dosahujú 800 ot./min (voliteľne 630 ot./min), čo je ideálne pre ťažké sústružnícke operácie.
Výkon a krútiaci moment
Výkon hlavného motora dosahuje až 65 kW (10 min), 55 kW (30 min) a 45 kW (trvalý výkon). Maximálny krútiaci moment je až 9 228 Nm, čo umožňuje efektívne obrábanie tvrdých materiálov a veľkých obrobkov s vysokými nárokmi na záber nástroja.

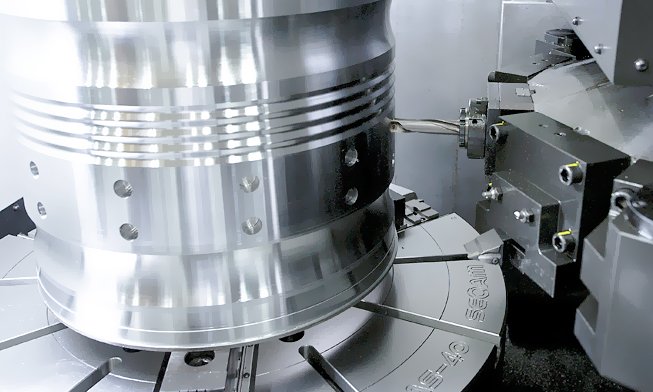

Posuvy osí a nástrojový revolver

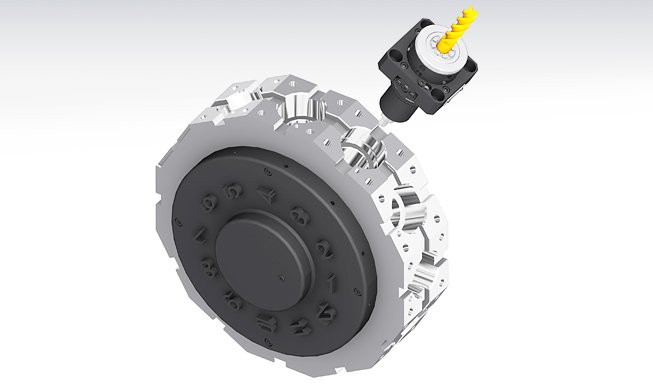

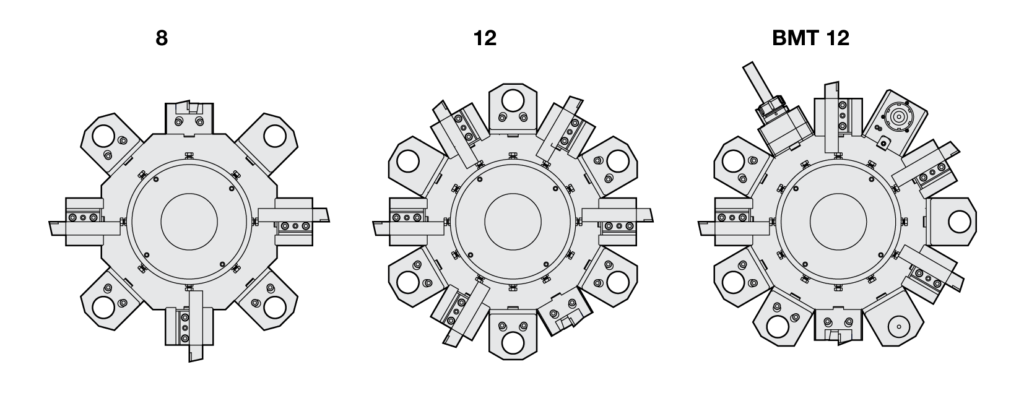

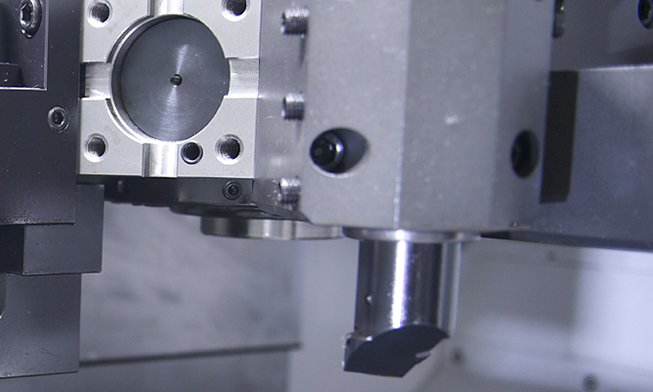

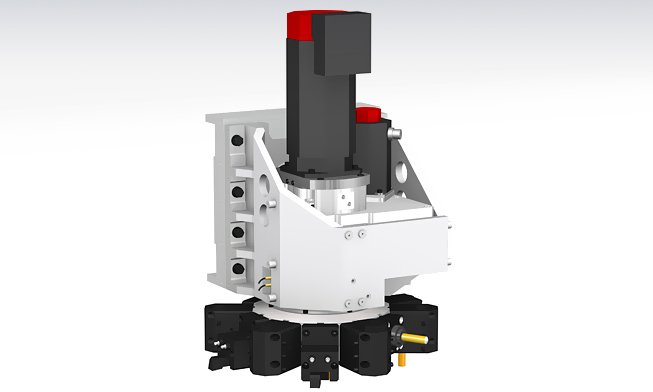

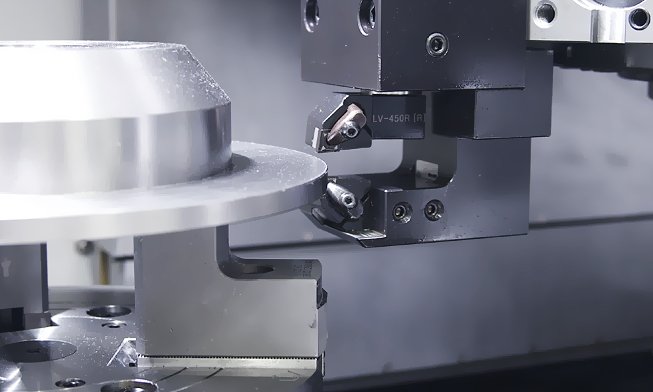

Rozjazdy osí X/Z sú 620 mm / 1 000 mm. Rýchloposuvy dosahujú rýchlosť 24 m/min v oboch osiach. Stroj je vybavený 12-polohovou revolverovou hlavou, ktorá umožňuje použitie výkonných sústružníckych aj vyvrtávacích nástrojov. Indexácia nástrojov je optimalizovaná pre stabilitu a presnosť pri ťažkom obrábaní.
Ďalšie konštrukčné a technologické výhody:
- Klzné vedenie osí „Box“ zaisťuje vysokú nosnosť, tlmenie vibrácií a dlhú životnosť pri ťažkých rezoch.

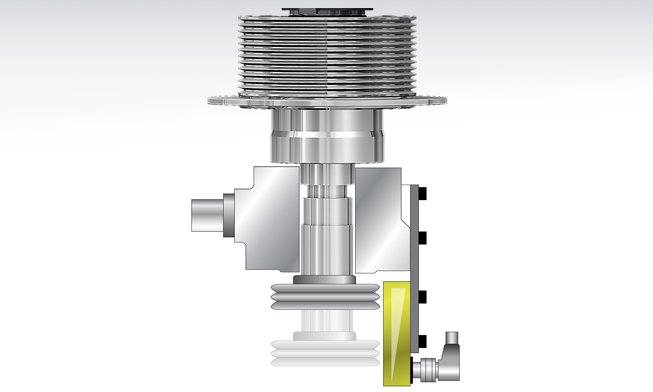

- Dvojúrovňový hydraulický systém upínania umožňuje vysoký upínací tlak pri hrubovaní a znížený tlak pri dokončovacích operáciách.

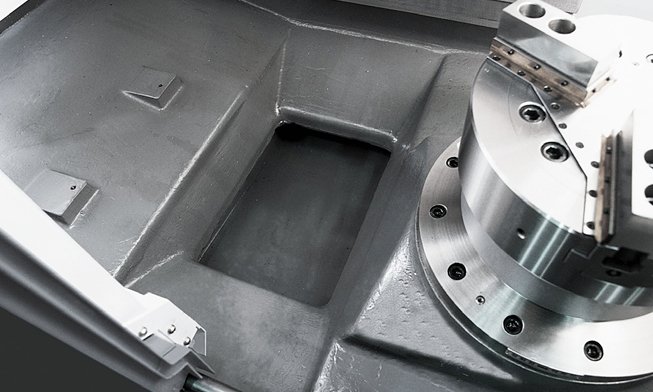

- Optimalizovaný tvar lôžka a vnútorného priestoru podporuje efektívny odvod triesok a chladiacej kvapaliny, čím sa znižujú tepelné deformácie.
- Riadiaci systém FANUC aj Series - Smart Plus, prípadne SIEMENS 828D ponúka intuitívne ovládanie, vysokú spoľahlivosť a podporu pokročilých obrábacích funkcií.
Technické parametre
| Maximálny obežný priemer | 1355 (mm) |
| Maximálny obrábaný priemer | 1160 (mm) |
| Maximálna obrábaná dĺžka | 1000 (mm) |
| Maximálny priemer tyče | - (mm) |
| Veľkosť skľučovadla | 32 (") |
| Veľkosť skľučovadla na protivretene | - (") |
| Výkon vretena (maximálny/stacionárny) | 65/45 (kW) |
| Krútiaci moment vretena (maximálny/stacionárny) | 7671/5310 (N.m) |
| Ukončenie vretena (štandardizované) | 380 |
| Otáčky vretena | 800 (ot/min) |
| Otáčky protibežného vretena | - (ot/min) |
| Rozjezd v osi X/Z | 620/1000 (mm) |
| Rýchloposuvy v osi X/Z | 24/24 (m/min) |
| Typ držiakov nástrojov | BMT85 |
| Maximálny počet nástrojov | 12 (ks) |
| Rýchlosť indexovania revolvera (od nástroja k nástroju) | 0,6 (sec) |
| Otáčky poháněného nástroje (plynule řízené) | 3000 (ot/min) |
| Výkon poháňaného nástroja (maximálny/stacionárny) | 11/7,5 (kW) |
| Krútiaci moment poháňaného nástroja (maximálny/ustály) | 70/47,8 (kW) |
| Veľkosť kužeľa MORSE | - |
| Spustenie koňa | - (mm) |
| Kapacita nádrže na triesky a chladiacu kvapalinu | 420 (l) |
| Rozmery stroja (DxŠxV) | 2922x4325x3776 (mm) |
| Hmotnosť stroja | 22000 (kg) |
| Riadiaci systém | SIEMENS / FANUC |
| 4 | |
| 20 (ot/min) | |
| -100000000 (Fh) | |
| 1, 4, 5, 2, 3 (N.m) |
Vplyvom neustáleho vývoja sa špecifikácia stroja môže bez upozornenia zmeniť.
Špecifické vlastnosti stroja a výrobcu
Stroj LV1100RM je vybavený robustnými klzným 'box' vedeniami a presnými pohonmi osí, ktoré zaisťujú stabilný a plynulý pohyb aj pri vysokom zaťažení a ťažkých obrábacích operáciách. Výkonné hlavné vreteno s prevodovkou poskytuje vysoký krútiaci moment, čo umožňuje efektívne obrábanie rozmerných a ťažkých obrobkov z náročných materiálov. 12-polohová revolverová hlava podporuje flexibilné nasadenie sústružníckych i vyvrtávacích nástrojov a rýchle prispôsobenie rôznym výrobným úlohám.
Karusel LV1100RM je štandardne osadený riadiacim systémom FANUC aj Series - Smart Plus, ktorý je známy svojou spoľahlivosťou, intuitívnym ovládaním a širokými možnosťami technologického nastavenia. Stroj je možné prípadne osadiť riadiacim systémom SIEMENS 828D a ďalej dovybaviť radom voliteľných doplnkov, ako je sonda pre dotykové meranie nástrojov a obrobkov alebo rozšírené systémy chladenia a odvodu špon, čo umožňuje presné prispôsobenie stroja konkrétnym výrobným požiadavkám.
Výrobca Hyundai WIA patrí medzi celosvetovo uznávaných výrobcov obrábacích strojov a kladie dôraz na vlastný vývoj, výrobu kľúčových komponentov a dlhodobú kvalitu. Vďaka týmto skúsenostiam ponúkajú stroje s vysokou prevádzkovou spoľahlivosťou a dlhou životnosťou. V Českej republike je zaistená odborná technická podpora, servis a poradenstvo prostredníctvom spoločnosti PROFIKA, ktorá zákazníkom poskytuje kompletné zázemie po celú dobu životného cyklu stroja.
Voliteľné vybavenie
Meranie nástrojov a obrobkov (touch probe)
Umožňuje automatickú kontrolu nástrojov a obrobkov priamo v stroji, zvyšuje presnosť a obmedzuje riziko chýb pri nastavovaní.
Rozšírené systémy chladenia
Možnosť vysokotlakového chladenia nástrojov pre efektívny odvod triesok a stabilné obrábanie pri náročných operáciách.
Rôzne typy upínacích systémov a skľučovadiel
Možnosť voľby upínania podľa konkrétnej aplikácie, vrátane veľkopriemerových skľučovadiel pre ťažké obrobky.
Servo Learning Oscillation Function na lámanie triesok
Inteligentná funkcia riadenia posuvu, ktorá pomocou riadenej oscilácie optimalizuje lámanie triesok, zlepšuje stabilitu procesu obrábania a znižuje opotrebenie nástrojov pri sústružení náročných materiálov.
8kanálová kompenzácia tepelného posuvu (8Ch. Thermal Displacement Compensation)
Pokročilý systém kompenzácie teplotných deformácií sleduje zmeny teploty na kľúčových miestach stroja a automaticky koriguje polohu osí, čím zaisťuje dlhodobú presnosť obrábania.
