Vysoká tuhosť a stabilita: Masívna konštrukcia a poctivá liatinová základňa (váha stroja cca 18 000 kg) zaručujú vynikajúce tlmenie vibrácií a dlhodobú presnosť.
-
Kompaktné a stabilné lôžko: Vynikajúce riešenie pre obrobenie ťažkých hriadeľov a prírubových súčastí až do dĺžky 1650 mm.
-
Výkonné vreteno a veľký obrábaný priemer: Maximálny obrábaný priemer 920 mm s vysokým krútiacim momentom pre veľké úbery materiálu.
-
Trojstupňová automatická prevodovka na vretene: Zaisťuje extrémne vysoký výkon v celom rozsahu otáčok
CNC stroje WIA sú vyrobené spoločnosťou HYUNDAI WIA s dlhodobou skúsenosťou a najnovšími technológiami, ktoré maximalizujú produktivitu so zachovaním vysokej presnosti a stability.
Hyundai WIA kladie veľký dôraz na technologické inovácie, aby si udržal pozíciu lídra v oblasti CNC strojov. Ich hlavné snahy sa sústredia na štyri kľúčové oblasti: presnosť, stabilitu, produktivitu a automatizáciu.
Spoločnosť Hyundai WIA sa aktívne podieľa na vývoji a implementácii riešení pre Priemysel 4.0 a „Smart Factory“. Vďaka tomu sú stroje navrhnuté s ohľadom na jednoduchú integráciu s robotickými systémami. Sú vybavené potrebnými rozhraniami a softvérom (napr. cez M-funkcie a I/O komunikáciu), ktoré umožňujú bezproblémovú komunikáciu s robotickými bunkami.
Popis produktu

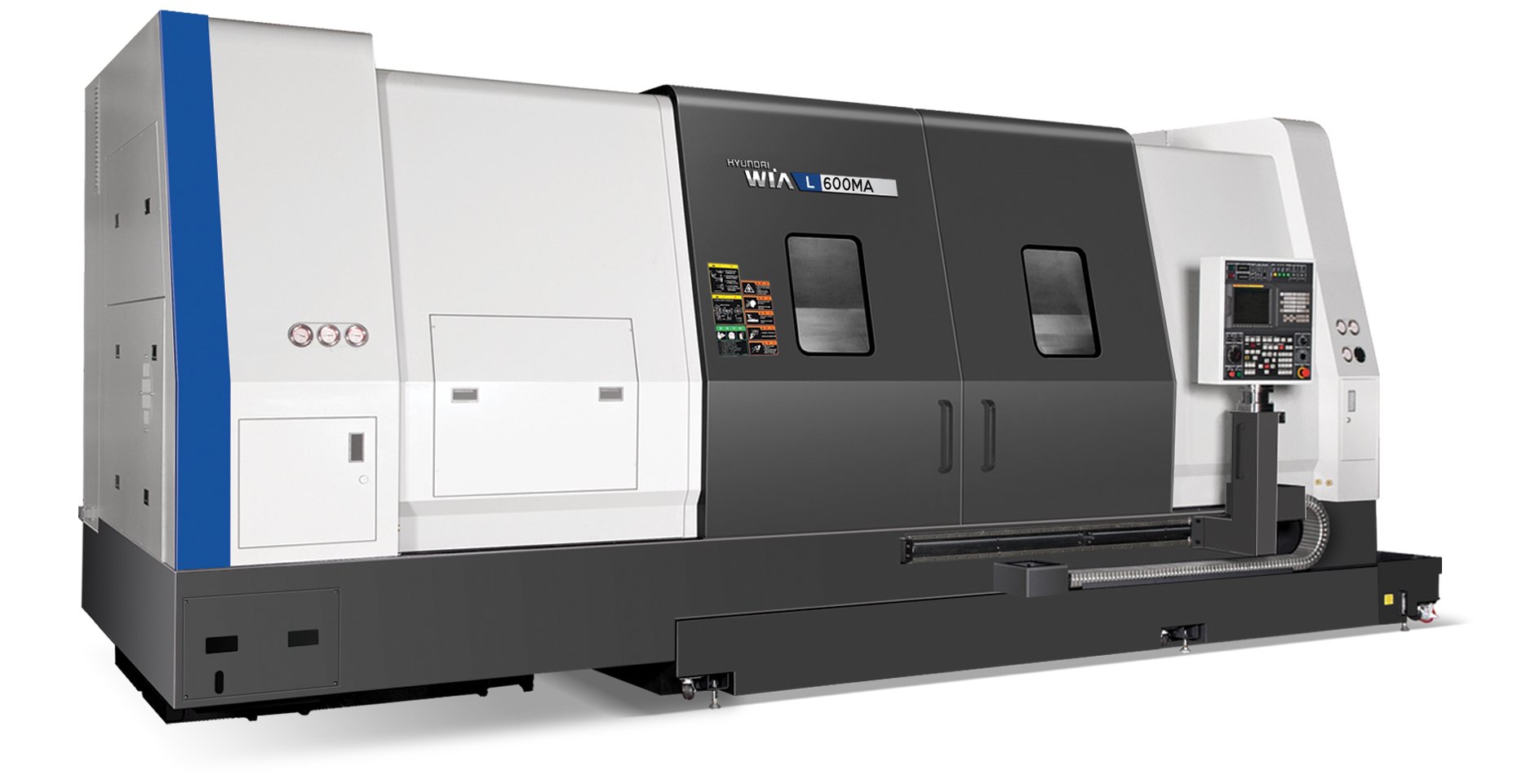

CNC sústruh Hyundai WIA L600MA je vlajkovou loďou medzi veľkokapacitnými strojmi pre náročné a ťažké obrábanie. Tento stroj bol vyvinutý s cieľom ponúknuť maximálnu tuhosť, výkon a presnosť na obrábanie rozmerných a ťažkých obrobkov, či už ide o súčasti pre energetiku, koľajovú dopravu, ropný aj obranný priemysel, alebo automobilové diely.
Masívne jednodielne liatinové lôžko
-
Stroj je postavený na robustnom lôžku, odliatom z jedného kusu, ktoré je tepelne spracované na elimináciu pnutia. Táto konštrukcia minimalizuje vibrácie, zaisťuje vynikajúce tlmiace vlastnosti a garantuje dlhodobú geometrickú stabilitu aj pri veľkých úberoch materiálu.
Klzné vedenie (Box-in-Box)
- Konštrukcia pojazdov (vedenie) osí CNC strojov je kľúčová pre dosiahnutie presnosti a stability obrábacieho procesu. Pri vysoko výkonných a veľkých strojoch, ako je napríklad sústruh Hyundai WIA L600LMA, sa používajú zväčšené plochy vedenia osí. Tieto plochy prenášajú všetky sily, ktoré vznikajú počas obrábania, a ich robustnosť je nevyhnutná na potlačenie vibrácií a udržanie geometrickej presnosti.

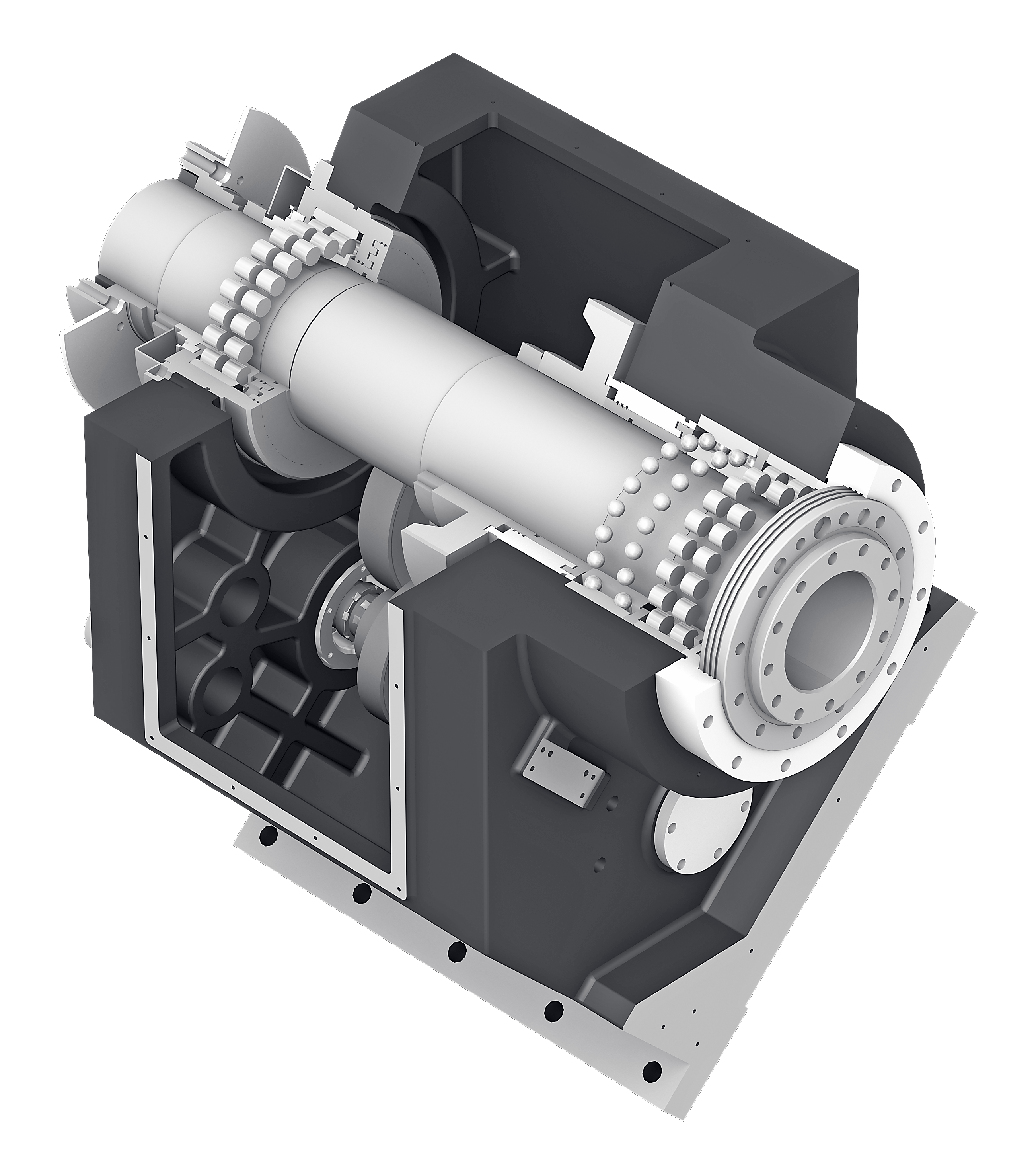

Stabilné a výkonné vreteno
- Uloženie vretena je dôležitou súčasťou konštrukcie CNC stroja, ktorá zásadne ovplyvňuje jeho presnosť, tuhosť a výkon. Pri sústruhoch, ako je L600 séria, je použité robustné riešenie navrhnuté tak, aby odolávalo silám vznikajúcim pri veľmi ťažkom obrábaní a zaistilo maximálnu stabilitu.
- Súčasťou vretena je trojstupňová automatická prevodovka, ktorá zaisťuje optimálny výkon v celom rozsahu otáčok vretena. Tento pokročilý systém umožňuje stroju efektívne pracovať v akýchkoľvek rezných podmienkach, od hrubovania s veľkým úberom materiálu až po presné dokončovacie operácie.
Popis automaticky radených rýchlostí
- Prvý stupeň (nízke otáčky): v tomto režime dodáva vreteno maximálny krútiaci moment. Je ideálny na ťažké hrubovanie veľkých a tvrdých obrobkov, kde je kľúčový silný a stabilný rez.
- Druhý stupeň (stredné otáčky): tento stupeň predstavuje kompromis medzi krútiacim momentom a rýchlosťou. Je vhodný na stredne ťažké obrábanie a na efektívne dokončovacie práce, ktoré vyžadujú vyššiu reznú rýchlosť ako hrubovanie.
- Tretí stupeň (vysoké otáčky): tu vreteno dosahuje maximálnu rýchlosť. Tento stupeň sa používa na jemné dokončovacie operácie s menším zaťažením, kde je cieľom dosiahnuť vynikajúcu kvalitu povrchu.
Revolverová hlava s vysokou presnosťou polohovania
- Reverová hlava s vysokou presnosťou polohovania. Najväčší BMT (12-polohový) revolver vo veľkostnej triede strojov L600/700 série umožňuje jednoduché a presné polohovanie.
- Systém držiakov nástrojov BMT85 ponúka veľmi robustné a presné upnutie nástroja, čo minimalizuje vibrácie a zaisťuje vysokú presnosť obrábania aj pri veľkom zaťažení. Vysoký výkon (11/7,5 kW) a krútiaci moment (140/95,4 Nm) poháňaných nástrojov umožňuje vykonávať plnohodnotné frézovacie, vŕtacie a závitovacie operácie s vysokou efektivitou. Stroj tak bez problémov zvládne obrábať poháňanými nástrojmi aj tvrdšie materiály.
Vstavaný (Built-In) koník
- vstavaná konštrukcia pinoly umožňuje veľmi tuhé a spoľahlivé podoprenie aj veľmi ťažkých obrobkov v osi, čo je základom pre dosiahnutie vysokej rozmerovej presnosti a kvality povrchu.
Vysoká spoľahlivosť riadiaceho systému
- CNC sústruh L600LA je vybavený najmodernejším riadiacim systémom Fanuc, ktorý predstavuje spoľahlivé a výkonné riešenie pre moderné CNC stroje, ktoré vyžadujú jednoduché, rýchle a komplexné ovládanie. Jednoduché ovládanie a užívateľsky prívetivé prostredie umožňuje stroj využiť aj na malosériovú, alebo kusovú výrobu.
Technické parametre
| Maximálny obežný priemer | 1050 (mm) |
| Maximálny obrábaný priemer | 920 (mm) |
| Maximálna obrábaná dĺžka | 1650 (mm) |
| Maximálny priemer tyče | 117 (139) (mm) |
| Veľkosť skľučovadla | opčně (18, 21, 24) (") |
| Otáčky vretena | 1800 (1700/1400) (ot/min) |
| Výkon vretena (maximálny/stacionárny) | 45/37 (kW) |
| Krútiaci moment vretena (maximálny/stacionárny) | 5610/4621 (N.m) |
| Ukončenie vretena (štandardizované) | A2-15 |
| Rozjezd v osi X/Z | 500/1680 (mm) |
| Rýchloposuvy v osi X/Z | 12/12 (m/min) |
| Počet pozícií v revolveri | 12 (ks) |
| Typ držiakov nástrojov | BMT85 |
| Rýchlosť indexovania revolvera (od nástroja k nástroju) | 0,4 (sec) |
| Výkon poháňaného nástroja (maximálny/stacionárny) | 11/7,5 (kW) |
| Krútiaci moment poháňaného nástroja (maximálny/ustály) | 140/95,4 (kW) |
| Otáčky poháněného nástroje (plynule řízené) | 3000 (ot/min) |
| Veľkosť MORSE kužeľa koníka | MT#6 |
| Rozjazd koníka | 3180 (mm) |
| Kapacita nádrže na triesky a chladiacu kvapalinu | 570 (l) |
| Rozmery stroja (DxŠxV) | 7077x3075x2700 (mm) |
| Hmotnosť stroja | 18000 (kg) |
Vzhľadom na neustály vývoj sa špecifikácia stroja môže zmeniť bez predchádzajúceho upozornenia.
Softwarové opcie pre zvýšenie efektivity výroby
Ekologie a úspora energie:
Stroje Hyundai WIA sú vybavené modernými riadiacimi systémami a funkciami, ktoré sú navrhnuté pre čo najnižšiu spotrebu energie.
- EES (Energy-saving System)
- Táto funkcia monitoruje stav celého stroja aj jeho jednotlivých komponentov a na základe zhromaždených dát riadi spotrebu energie. Počas celého výrobného cyklu optimalizuje chod motorov, čerpadiel chladenia, osvetlenia alebo niektoré hydraulické systémy vrátane pohotovostného režimu obrazovky.
- V priebehu obrábania je možné využiť funkcie na prerušovaný chod dopravníka triesok (cyklovanie) a odsávanie olejovej hmly. Okrem úspory energie má cyklovanie dopravníka triesok veľký vplyv na spotrebu chladiacej kvapaliny, kedy sa striedajú fázy chodu a pokoja a tým umožňuje efektívne odtekanie chladiacej kvapaliny z triesok späť do nádrže stroja.
- Všetky tieto dôležité funkcie prispievajú k celkovej efektivite a udržateľnosti vo výrobe.
Funkcia oscilácie (riadené lámanie triesky)
Pri bežnom sústružení (najmä u mäkkých materiálov, plastov alebo nerezovej ocele) má trieska tendenciu odchádzať v podobe dlhého, nezlomiteľného „drôtu“. Ten sa namotáva na nástroj, drhne o obrobok a ničí povrch alebo zasekáva stroj.
Oscilácia (Servo Learning Oscillation) spoľahlivé riešenie zlomenia triesky
- Pohyb „dopredu a dozadu“: Riadiaci systém v mikrointervaloch rozkmitá posuv noža po dráhe obrábania (cik-cak).
- Rez naprázdno: Počas toho rozkmitania sa nôž na kratučký okamih dostane do miesta, kde už materiál odobral.
- Zlomenie triesky: V tej milisekunde, keď nôž nejde do záberu, sa trieska okamžite pretrhne a odpadne.
Výhody funkcie Oscilácia
- Koniec namotaných špon: Trieska sa láme na malé kúsky, ktoré samy padajú do dopravníka.
- Bezpečnejšia automatická prevádzka: Nie je nutné neustále zastavovať stroj a ručne vymotávať triesky z nožovej hlavy.
- Lepší povrch a dlhšia výdrž noža: Nástroj sa neprehrieva v neustálom tlaku a dlhá trieska neškrabe už obrobený povrch.
- Žiadna strata času: Riadiaci systém dráhu dopočítava tak inteligentne, že doba celého cyklu (času obrábania) zostáva rovnaká, ako by stroj neosciloval.
