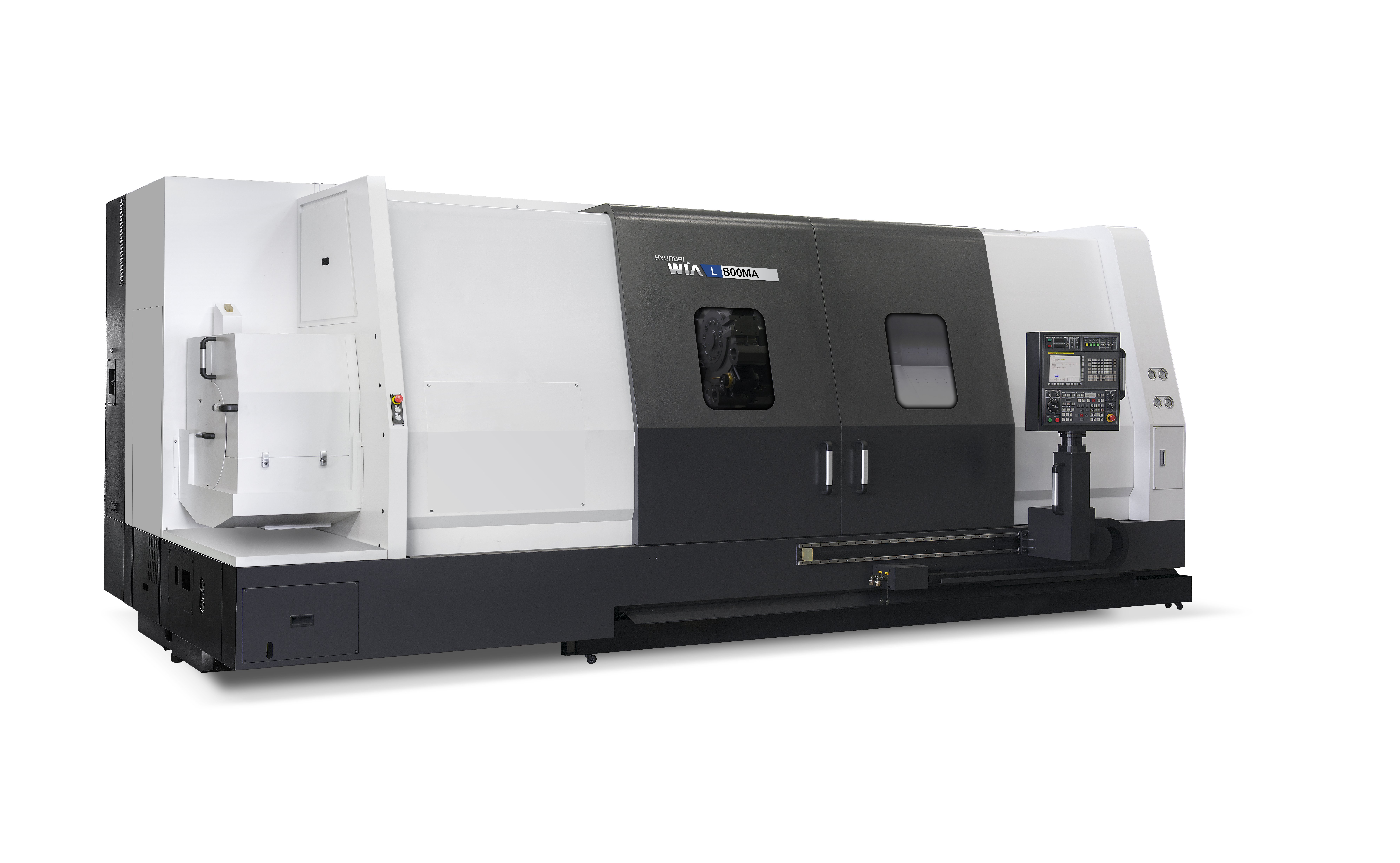

CNC sústružnícke centrum s poháňanými nástrojmi a predĺženou dĺžkou obrábania Hyundai WIA L800MA

CNC sústružnícke centrum s poháňanými nástrojmi a predĺženou dĺžkou obrábania

• Vysoká tuhosť a stabilita

• Predĺžené lôžko série L na obrobenie dlhých hriadeľov až do 3250mm

• Poháňané nástroje

• Výkonné vreteno a veľký obrábaný priemer

• Trojstupňová automatická prevodovka na vretene pre extrémne vysoký výkon

CNC stroje WIA sú vyrobené spoločnosťou HYUNDAI WIA s dlhodobou skúsenosťou a najnovšími technológiami, ktoré maximalizujú produktivitu so zachovaním vysokej presnosti a stability.

Hyundai WIA kladie veľký dôraz na technologické inovácie, aby si udržal pozíciu lídra v oblasti CNC strojov. Ich hlavné snahy sa sústredia na štyri kľúčové oblasti: presnosť, stabilitu, produktivitu a automatizáciu.

Spoločnosť Hyundai WIA sa aktívne podieľa na vývoji a implementácii riešení pre Priemysel 4.0 a „Smart Factory“. Vďaka tomu sú stroje navrhnuté s ohľadom na jednoduchú integráciu s robotickými systémami. Sú vybavené potrebnými rozhraniami a softvérom (napr. cez M-funkcie a I/O komunikáciu), ktoré umožňujú bezproblémovú komunikáciu s robotickými bunkami.

CNC sústruh HYUNDAI WIA radu L800 je výkonný horizontálny CNC sústruh, ktorý bol navrhnutý pre precízne a efektívne obrábanie ťažkých a rozmerných súčastí. Vďaka svojej robustnej konštrukcii a moderným technológiám predstavuje ideálne riešenie pre náročné aplikácie v priemyselnej výrobe, ktoré vašu produktivitu posunú na vyššiu úroveň.

CNC sústruh Hyundai WIA z radu L800 je vlajkovou loďou medzi veľkokapacitnými strojmi pre náročné a ťažké obrábanie. Tento stroj bol vyvinutý s cieľom ponúknuť maximálnu tuhosť, výkon a presnosť na obrábanie rozmerných a ťažkých obrobkov, či už ide o súčasti pre energetiku, koľajovú dopravu, ropný aj obranný priemysel, alebo automobilové diely.

Masívne jednodielne liatinové lôžko

• Stroj je postavený na robustnom lôžku, odliatom z jedného kusu, ktoré je tepelne spracované na elimináciu pnutia. Táto konštrukcia minimalizuje vibrácie, zaisťuje vynikajúce tlmiace vlastnosti a garantuje dlhodobú geometrickú stabilitu aj pri veľkých úberoch materiálu.

Klzné vedenie (Box-in-Box)

• Konštrukcia pojazdov (vedenie) osí CNC strojov je kľúčová pre dosiahnutie presnosti a stability obrábacieho procesu. Pri vysoko výkonných a veľkých strojoch, ako je sústruh Hyundai WIA L800, sa používajú zväčšené plochy vedenia osí. Tieto plochy prenášajú všetky sily, ktoré vznikajú počas obrábania, a ich robustnosť je nevyhnutná na potlačenie vibrácií a udržanie geometrickej presnosti.

Stabilné a výkonné vreteno

• Uloženie vretena je dôležitou súčasťou konštrukcie CNC stroja, ktorá zásadne ovplyvňuje jeho presnosť, tuhosť a výkon. Pri sústruhoch, ako je séria L800, je použité robustné riešenie navrhnuté tak, aby odolávalo silám vznikajúcim pri veľmi ťažkom obrábaní a zaistilo maximálnu stabilitu. Súčasťou vretena je trojstupňová automatická prevodovka, ktorá zaisťuje optimálny výkon v celom rozsahu otáčok vretena. Tento pokročilý systém umožňuje stroju efektívne pracovať v akýchkoľvek rezných podmienkach, od hrubovania s veľkým úberom materiálu až po presné dokončovacie operácie.

Popis automaticky radených rýchlostí

1. Prvý stupeň (nízke otáčky): v tomto režime dodáva vreteno maximálny krútiaci moment. Je ideálny na ťažké hrubovanie veľkých a tvrdých obrobkov, kde je kľúčový silný a stabilný rez.
2. Druhý stupeň (stredné otáčky): tento stupeň predstavuje kompromis medzi krútiacim momentom a rýchlosťou. Je vhodný na stredne ťažké obrábanie a na efektívne dokončovacie práce, ktoré vyžadujú vyššiu reznú rýchlosť ako hrubovanie.
3. Tretí stupeň (vysoké otáčky): tu vreteno dosahuje maximálnu rýchlosť. Tento stupeň sa používa na jemné dokončovacie operácie s menším zaťažením, kde je cieľom dosiahnuť vynikajúcu kvalitu povrchu.

Revolverová hlava s vysokou presnosťou polohovania

• Najväčší BMT revolver vo veľkostnej triede strojov L600/700/800 séria umožňuje jednoduché a presné polohovanie. Systém držiakov nástrojov BMT85 ponúka veľmi robustné a presné upnutie nástroja, čo minimalizuje vibrácie a zaisťuje vysokú presnosť obrábania, a to aj pri veľkom zaťažení. Vysoký výkon (11/7,5kW) a krútiaci moment (140/95,4N.m) poháňaných nástrojov umožňuje vykonávať plnohodnotné frézovacie, vŕtacie a závitovacie operácie s vysokou efektivitou. Stroj tak bez problémov zvládne obrábať poháňanými nástrojmi aj tvrdšie materiály a vykonávať operácie, ktoré by inak vyžadovali samostatné frézovacie centrum.

Vstavaný (Built-In) koník

• Vstavaná konštrukcia pinoly umožňuje veľmi tuhé a spoľahlivé podoprenie aj veľmi ťažkých obrobkov v osi, čo je základom pre dosiahnutie vysokej rozmerovej presnosti a kvality povrchu.

Vysoká spoľahlivosť riadiaceho systému

• CNC sústruh radu L800 je vybavený najmodernejším riadiacim systémom Fanuc, ktorý predstavuje spoľahlivé a výkonné riešenie pre moderné CNC stroje, ktoré vyžadujú jednoduché, rýchle a komplexné ovládanie. Jednoduché ovládanie a užívateľsky prívetivé prostredie umožňuje stroj využiť aj na malosériovú, alebo kusovú výrobu.
