Hyundai WIA karusely řady LV - 2x pravý karusel (verze 'R') s robotem a linkou na obrábění slitinových disků kol pro automobilový průmysl
-
Vertikálny CNC sústruh s presným vretenom a silným motorom, ktorý je možné voliteľne osadiť prevodovkou, zaisťujúcou vysoký krútiaci moment pri nízkych otáčkach a stabilný chod aj pri náročnom obrábaní
-
Dvojstupňový systém upínacieho tlaku skľučovadla (voliteľne) umožňuje kombináciu vysokej upínacej sily pre hrubovanie a zníženého tlaku pre presné dokončovacie operácie, čím sa minimalizuje deformácia obrobku
-

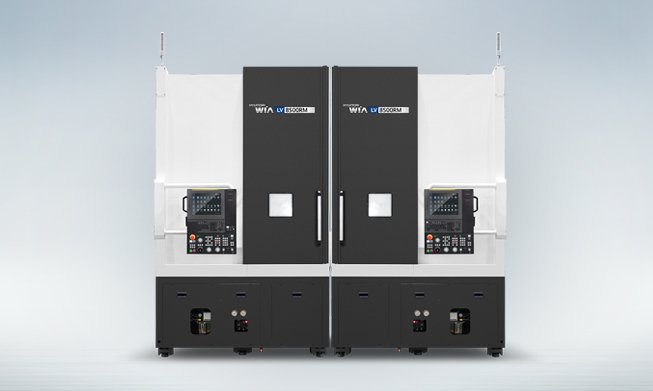

Konštrukcia stroja s pravým a ľavým prevedením je optimalizovaná pre integráciu do automatizačných a robotických pracovísk
-

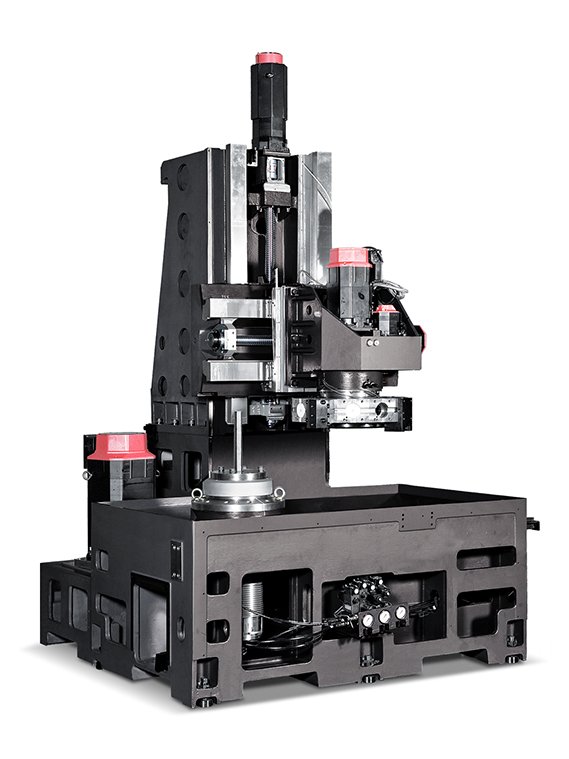

Masívne liatinové lôžko s liatym stĺpom a klzným „box“ vedením osí X a Z je navrhnuté pre maximálnu tuhosť, presnosť obrábania a efektívny odvod triesok i tepla
-
Vysoká presnosť a produktivita obrábania vďaka riadenej osi C s presnosťou 0,001°, výkonnému revolveru BMT75 a rýchlym a presným posuvom osí

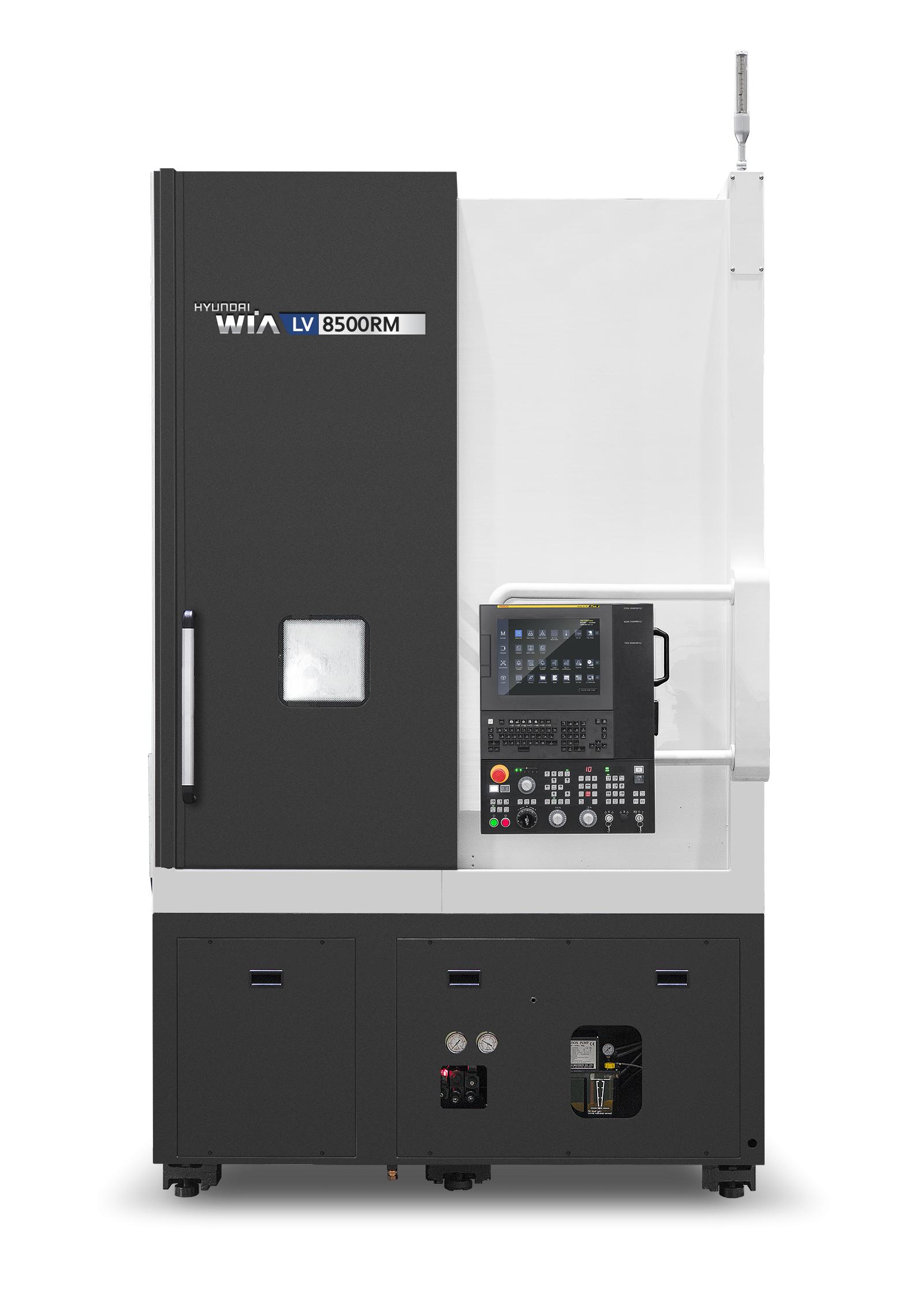

Hyundai WIA LV8500RM je vysoko výkonný CNC karusel určený pre presné a stabilné obrábanie rozmerných a ťažkých obrobkov. Patrí do rady vertikálnych sústruhov Hyundai WIA, ktorá zahŕňa modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navrhnuté s dôrazom na vysokú tuhosť, dlhodobú presnosť a spoľahlivú prevádzku aj pri náročných výrobných podmienkach. Stroje tohto radu predstavujú ideálne riešenie pre zákazníkov, ktorí požadujú efektívne obrábanie veľkých dielcov s vysokými nárokmi na kvalitu a stabilitu procesu.
Hyundai WIA kladie dlhodobo dôraz na vlastný vývoj, výrobu kľúčových komponentov i komplexnú popredajnú podporu. Vďaka tomu ponúkajú stroje tejto značky vysokú prevádzkovú spoľahlivosť, dlhú životnosť a konzistentnú kvalitu obrábania, čo z nich robí osvedčenú voľbu pre priemyselné aplikácie po celom svete.
Popis produktu a kľúčové vlastnosti
Konštrukcia stroja a celková tuhosť
LV8500RM je robustné vertikálne CNC sústružnícke centrum navrhnuté pre ťažké a presné obrábanie stredne veľkých obrobkov. Stroj využíva masívne liatinové lôžko, ktoré zaisťuje vysokú tuhosť, stabilitu a účinné tlmenie vibrácií aj pri náročných hrubovacích operáciách. Konštrukcia je optimalizovaná pre dlhodobo stabilnú presnosť pri kontinuálnom zaťažení.
Pracovný rozsah a upínanie

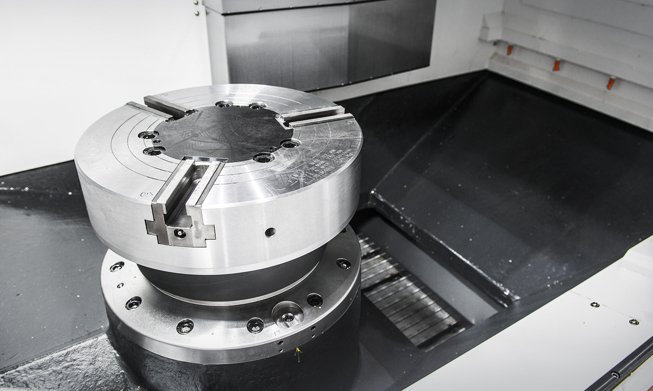

Stroj umožňuje obrábanie obrobkov s maximálnym priemerom 850 mm a dĺžkou 800 mm. Štandardne je vybavený upínacím skľučovadlom s priemerom 18″, s možnosťou rozšírenia na 21″ a 24″, čo umožňuje bezpečné a stabilné upnutie rozmernejších obrobkov v širokom spektre aplikácií.
Vreteno a prevodovka
Hlavné vreteno je štandardne poháňané motorom cez remeň. Voliteľne je stroj k dispozícii aj v prevedení s automatickou prevodovkou, ktorá zaisťuje vysoký krútiaci moment pri nízkych otáčkach a stabilný chod pri vyšších rýchlostiach. Toto riešenie je vhodné najmä pre ťažké sústružnícke operácie, kde je kladený dôraz na výkon, stabilitu rezu a dlhú životnosť nástrojov.
Výkon a krútiaci moment
Výkon motora vretena a charakteristika krútiaceho momentu sú dimenzované tak, aby umožňovali efektívne obrábanie oceľových a liatinových dielcov pri vysokom zaťažení. Vysoký krútiaci moment v kombinácii s prevodovým pohonom vretena poskytuje stabilné rezné podmienky aj pri náročných hrubovacích operáciách.

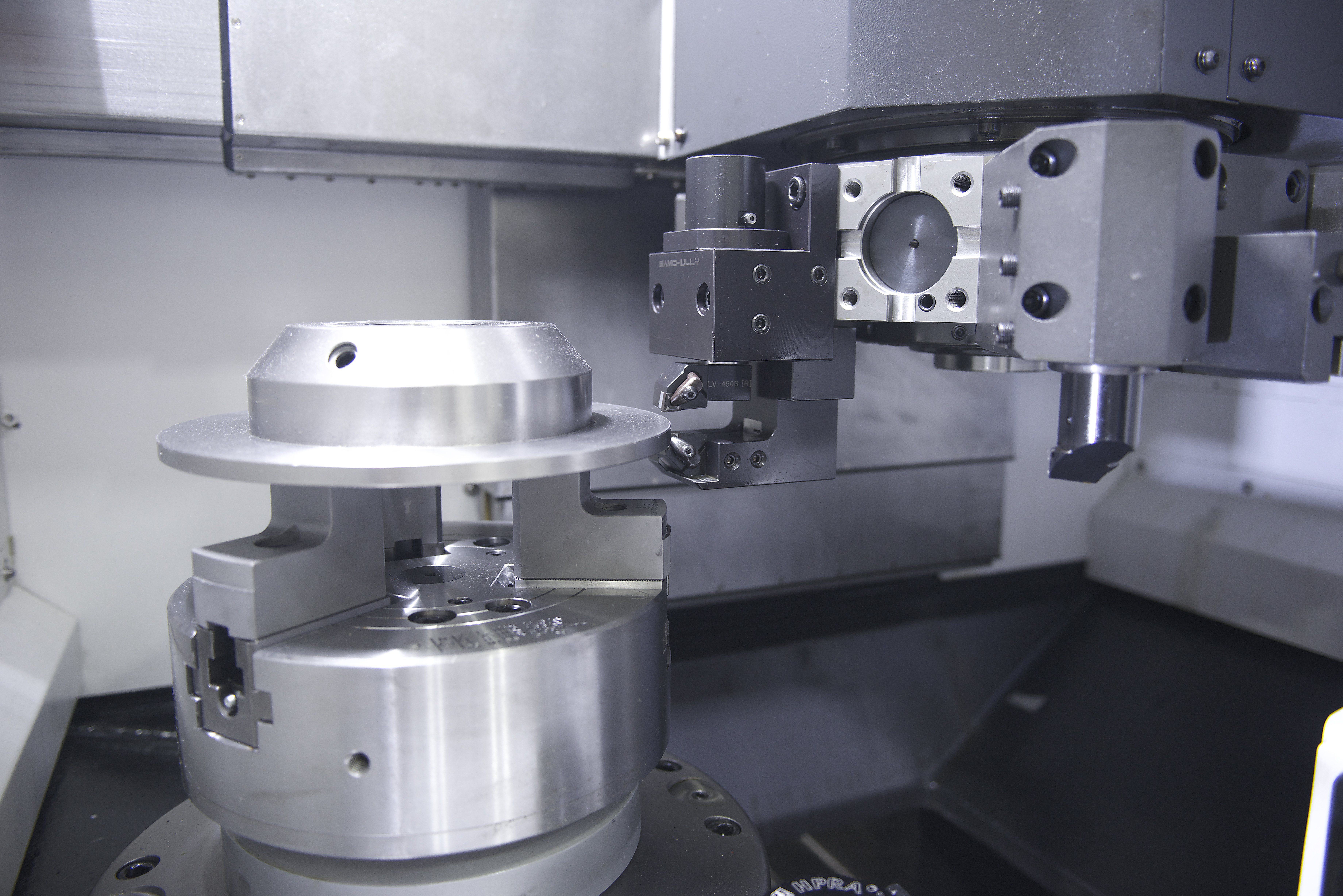

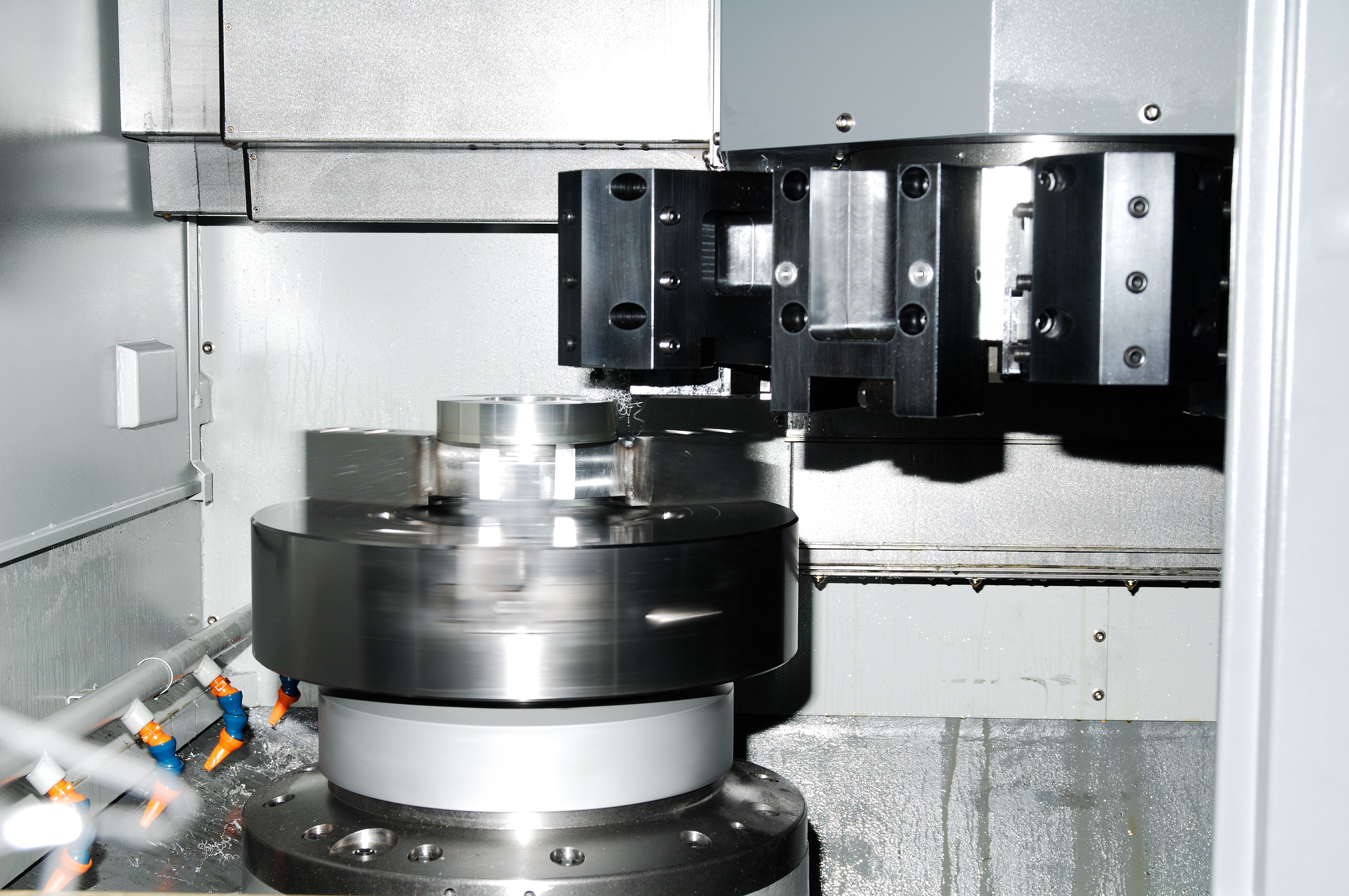

Posuvy osí a nástrojový revolver

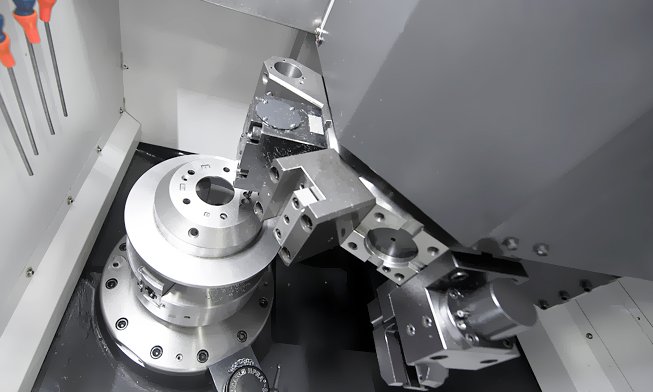

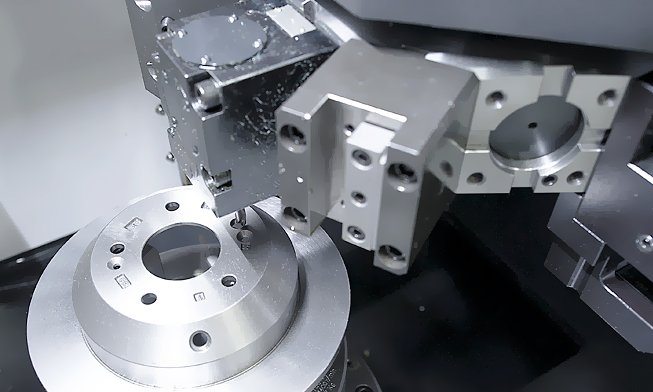

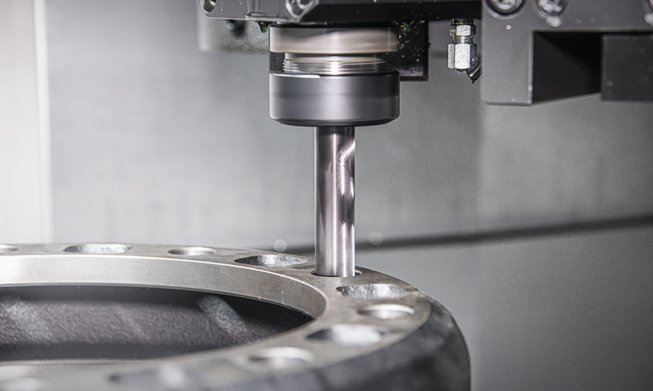

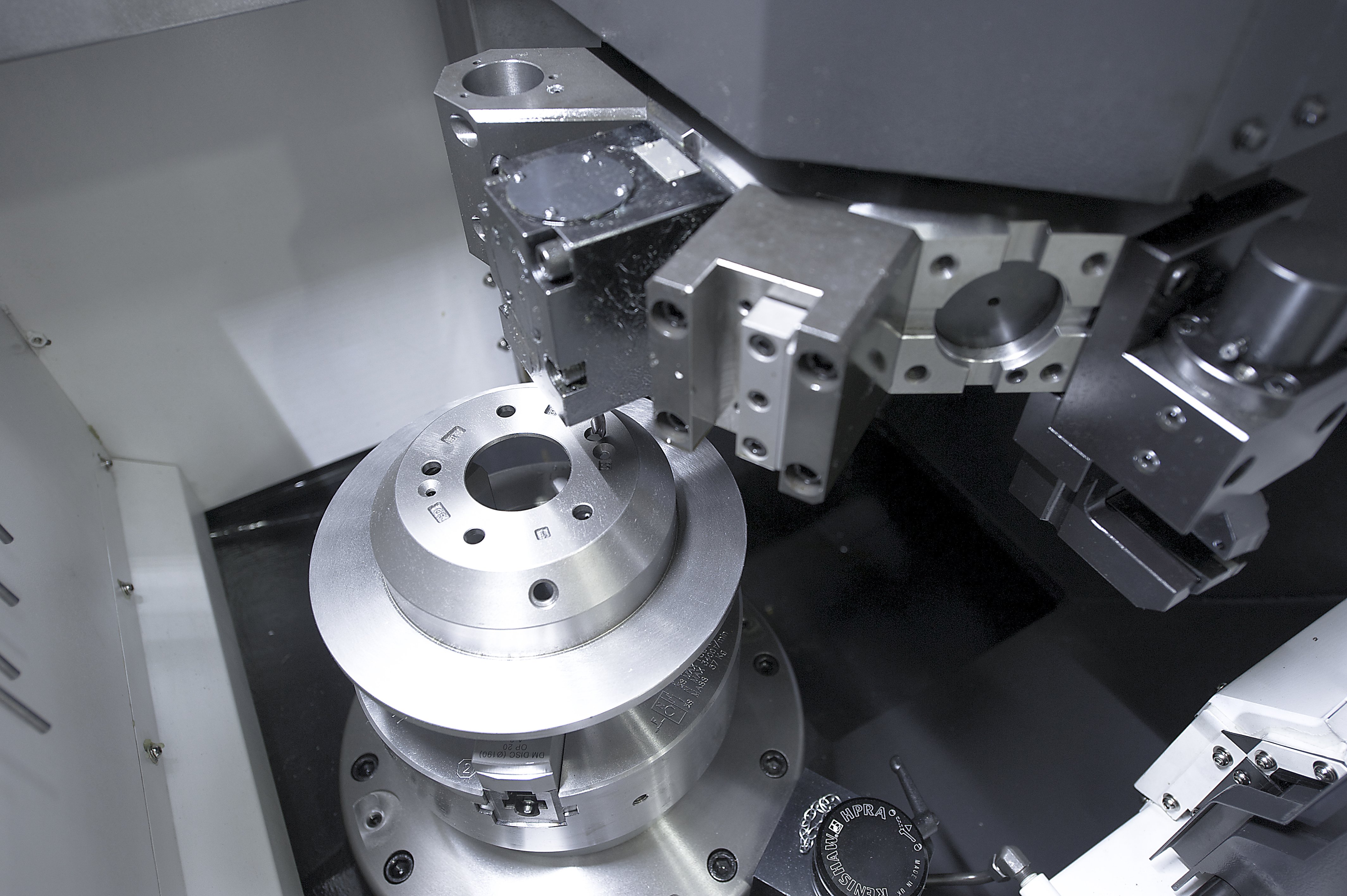

Rozjazdy osí X/Z dosahujú hodnoty 465 mm/800 mm, čo umožňuje flexibilné obrábanie rozmerných a vysokých dielcov v rámci pracovného priestoru stroja. Rýchloposuvy osí až 20 m/min zaisťujú efektívny a plynulý pohyb pri minimalizácii neproduktívnych časov. Stroj je vybavený 12polohovým servo-revolverom (BMT75), ktorý umožňuje použitie výkonných sústružníckych nástrojov i poháňaných nástrojov na vŕtanie, závitovanie a frézovacie operácie. Indexácia nástrojov je optimalizovaná pre vysokú presnosť a stabilitu, a to aj pri použití nástrojov s vyšším zaťažením určených na ťažké obrábanie. Vďaka možnosti použitia špeciálnych rotačných nástrojov, viacnásobných držiakov a excentrických rotačných nástrojov umožňuje LV8500RM integráciu viacerých technologických operácií na jednom stroji.
Ďalšie konštrukčné a technologické výhody:
- Klzné vedenie osí typu Box poskytuje vysokú nosnosť, účinné tlmenie vibrácií a stabilný chod pri náročných sústružníckych operáciách, čo prispieva k dlhej životnosti stroja i nástrojov.
- Dvojstupňový hydraulický systém riadenia upínacej sily skľučovadla umožňuje prepínanie medzi vysokým upínacím tlakom pre hrubovacie operácie a zníženým tlakom pre presné dokončovacie obrábanie, čím sa obmedzuje deformácia obrobku.
- Optimalizovaná konštrukcia lôžka a pracovného priestoru zaisťuje plynulý a efektívny odvod triesok a chladiacej kvapaliny a napomáha stabilným tepelným podmienkam počas obrábania.
- Riadiaci systém FANUC i Series – Smart Plus, ponúka prehľadné a intuitívne ovládanie doplnené o špeciálny softvér Hyundai WIA, vysokú prevádzkovú spoľahlivosť a podporu pokročilých obrábacích funkcií vrátane riadenia osi C s presnosťou 0,001° a poháňaných nástrojov.
Technické parametre
| Maximálny obežný priemer (karusely) | 890 (mm) |
| Maximálny obrábaný priemer (karusely) | 850 (mm) |
| Maximálna obrábaná dĺžka (karusely) | 800 (mm) |
| Veľkosť skľučovadla na hlavnom vretene (karusely) | 24, 21, 18 (") |
| Výkon na hlavnom vretene (maximálny/stály) (karusely) | 37/22, 45/30 (kW) |
| Krútiaci moment na hlavnom vretene (maximálny/stály) (karusely) | 3494/2329, 1660/986, 3185/2124 (N.m) |
| Ukončenie vretena (normalizované) (karusely) | A2-15, A2-11 |
| Otáčky hlavného vretena (karusely) | 1940, 2000, 1760 (ot/min) |
| Rozjezd v osi X/Z | 465/800 (mm) |
| Rýchloposuvy v osi X/Z | 20/20 (m/min) |
| Typ držiakov nástrojov | BMT75 |
| Počet nástrojov (karusely) | 12 (ks) |
| Rýchlosť indexovania revolvera (od nástroja k nástroju) | 0,2 (sec) |
| Poháňané nástroje | ANO |
| Otáčky poháňaného nástroja (plynule riadené) (karusely) | 4000 (ot/min) |
| Výkon poháňaného nástroja (maximálny/stály) (karusely) | 11/5,5 (kW) |
| Krútiaci moment poháňaného nástroja (maximálny/stály) (karusely) | 140/70 (N.m) |
| Kapacita nádrže na triesky a chladiacu kvapalinu (karusely) | 300 (l) |
| Rozmery stroja (DxŠxV) | 2000x3540x3845 (mm) |
| Hmotnosť stroja (karusely) | 9500 (kg) |
| Riadiaci systém (karusely) | FANUC |
Vplyvom neustáleho vývoja sa špecifikácia stroja môže bez upozornenia zmeniť.
Špecifické vlastnosti stroja a výrobcu
Stroj LV8500RM je vybavený robustnými klznými vedeniami typu „box“ a presnými pohonmi osí, ktoré zaisťujú stabilný, plynulý a opakovateľný pohyb aj pri vysokom zaťažení a náročných sústružníckych operáciách. Výkonné hlavné vreteno, dostupné aj vo vyhotovení s automatickou prevodovkou, poskytuje vysoký krútiaci moment pri nízkych otáčkach a stabilný chod pri vyšších rýchlostiach, čo umožňuje efektívne obrábanie rozmernejších obrobkov z náročných materiálov. 12-polohový servo-revolver podporuje flexibilné použitie sústružníckych, vŕtacích i frézovacích nástrojov a umožňuje rýchle prispôsobenie stroja rôznym výrobným úlohám.
Karusel LV8500RM je štandardne osadený riadiacim systémom FANUC aj Series – Smart Plus, ktorý je známy svojou vysokou spoľahlivosťou, intuitívnym ovládaním a širokými možnosťami technologického nastavenia. Tento systém je doplnený o špeciálny softvér Hyundai WIA, ktorý zjednodušuje prácu so strojom a programovanie.
Pre zlepšenie užívateľskej prívetivosti a bezpečnosti je stroj možné vybaviť lineárnymi snímačmi polohy upínania LPS (Linear Position Sensor), ktoré umožňujú priame meranie polohy upnutia čeľustí skľučovadla a stavu upínania. Táto jednoducho použiteľná ovládacia funkcia zvyšuje bezpečnosť a pohodlie pri častých výmenách obrobkov.
Výrobca Hyundai WIA patrí medzi celosvetovo uznávaných producentov obrábacích strojov a kladie dôraz na vlastný vývoj, výrobu kľúčových komponentov a dlhodobú kvalitu. Vďaka týmto skúsenostiam ponúkajú stroje s vysokou prevádzkovou spoľahlivosťou a dlhou životnosťou. V Českej a Slovenskej republike je zaistená odborná technická podpora, servis a poradenstvo prostredníctvom spoločnosti PROFIKA, ktorá zákazníkom poskytuje kompletné zázemie po celú dobu životného cyklu stroja.
Voliteľné vybavenie

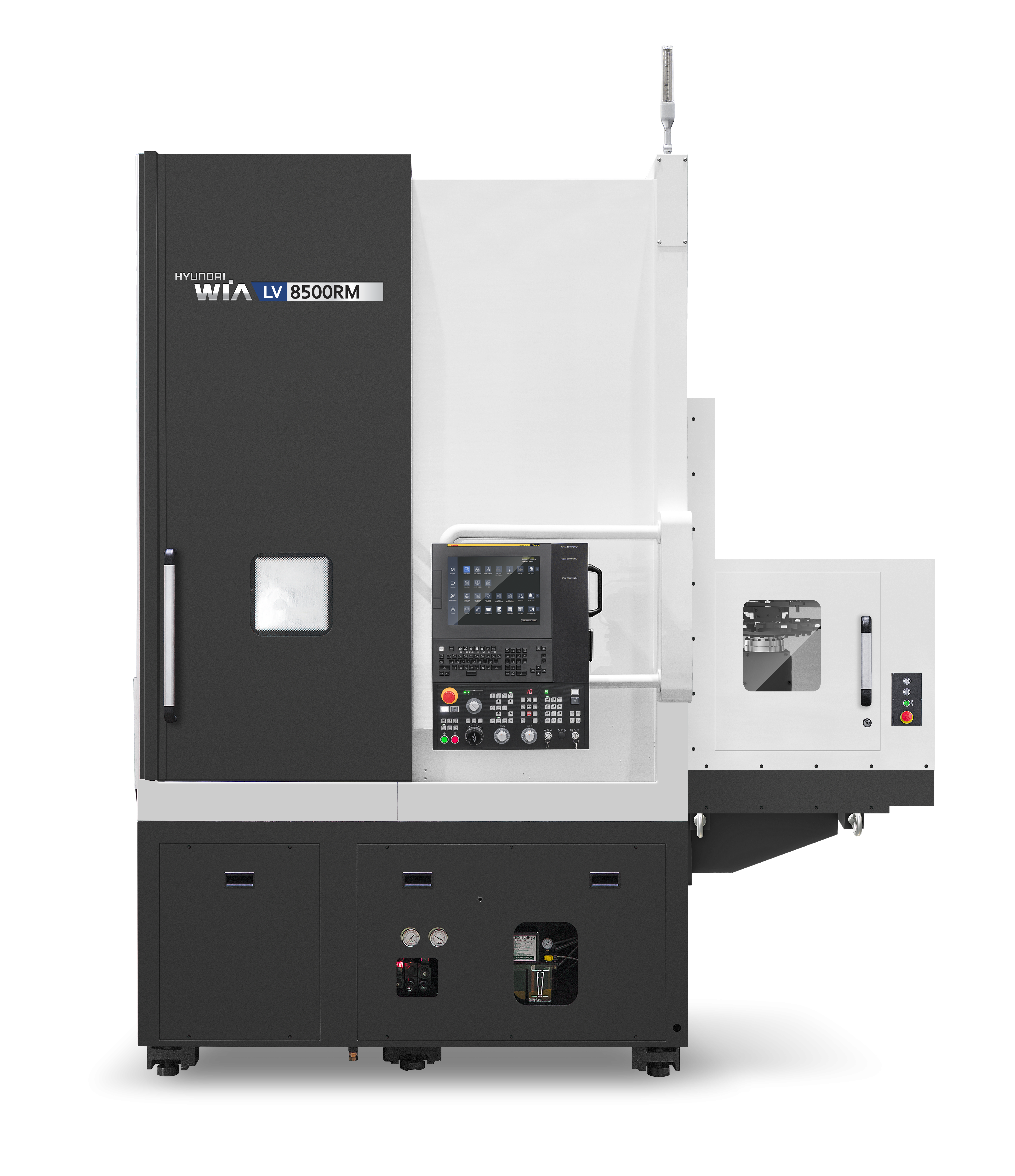

Automatická výmena nástrojov (ATC) CAPTO C6
Voliteľný systém automatickej výmeny nástrojov ATC s rozhraním CAPTO C6 rozširuje obrábacie možnosti stroja až o ďalších 12 nástrojov a výrazne zvyšuje produktivitu. Umožňuje uloženie dlhých vyvrtávacích tyčí do samostatného zásobníka, čím sa minimalizuje riziko kolízií a zlepšuje stabilita pri obrábaní hlbokých otvorov. Pri obrábaní ťažko obrobiteľných materiálov je možné opotrebované nástroje automaticky nahradiť pripravenými náhradnými nástrojmi, čo obmedzuje neplánované prestoje a zaisťuje plynulý priebeh výroby.
Meranie nástrojov a obrobkov (touch probe)
Umožňuje automatickú kontrolu nástrojov a obrobkov priamo v stroji, zvyšuje presnosť a obmedzuje riziko chýb pri nastavovaní.
Rozšírené systémy chladenia
Možnosť vysokotlakového chladenia nástrojov pre efektívny odvod triesok a stabilné obrábanie pri náročných operáciách.
Rôzne typy upínacích systémov a skľučovadiel
Možnosť voľby upínania podľa konkrétnej aplikácie, vrátane väčších priemerov skľučovadiel na obrábanie ťažších obrobkov.
Servo Learning Oscillation Function na lámanie triesok
Inteligentná funkcia riadenia posuvu, ktorá pomocou riadenej oscilácie optimalizuje lámanie triesok, zlepšuje stabilitu procesu obrábania a znižuje opotrebenie nástrojov pri sústružení náročných materiálov.
8kanálová kompenzácia tepelného posuvu (8Ch. Thermal Displacement Compensation)
Pokročilý systém kompenzácie teplotných deformácií sleduje zmeny teploty na kľúčových miestach stroja a automaticky koriguje polohu osí, čím zaisťuje dlhodobú presnosť obrábania.
Lineárny snímač polohy upínania LPS (Linear Position Sensor)
Snímač polohy upnenia umožňuje priame meranie polohy upnutia čeľustí skľučovadla a stavu upínania. Táto jednoducho použiteľná ovládacia funkcia zvyšuje bezpečnosť a pohodlie pri častých výmenách obrobkov.
