Robotizovaná výroba s integrovaným meraním kusu, spätnými korekciami a paletizáciou
Univerzálna robotická bunka s paletovým výsuvným zásobníkom

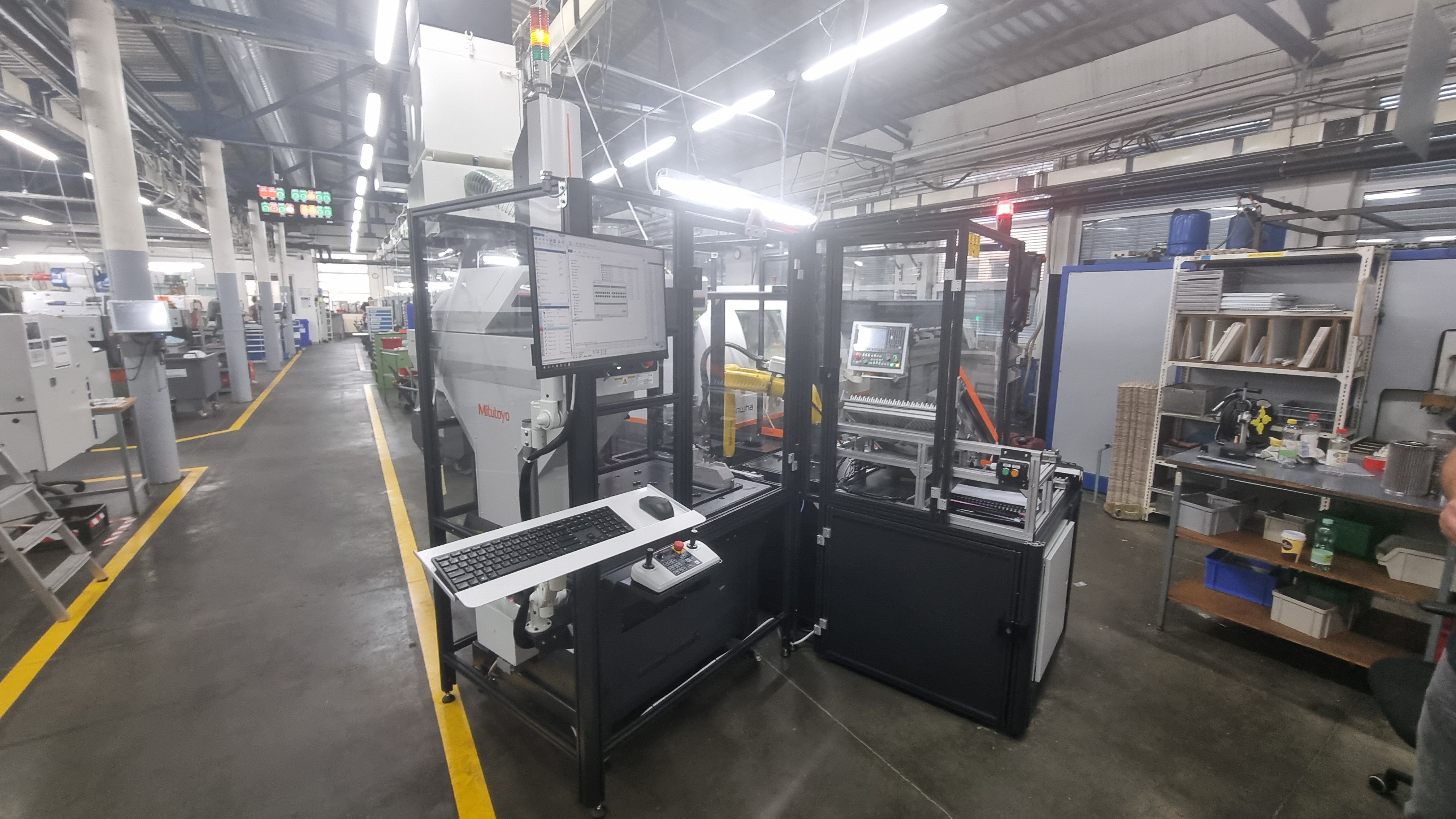

Automatizovaná výrobná jednotka na výrobu elektród plazmových horákov beží v trojzmennej prevádzke s maximálnou efektivitou a stabilitou.
✔️ Dlhotočný CNC sústruh Hanwha zabezpečuje vysokú produktivitu
✔️ Robotická bunka pracuje s maximálnou presnosťou
✔️ Súradnicové meradlo Mitutoyo kontroluje každý hotový kus
✔️ Automatizácia zahŕňa aj umývanie, sušenie a preplach vnútornej dutiny
✔️ Nechýba nadradený monitoring a automatické úpravy parametrov nástrojov
Vďaka inteligentnej kombinácii merania, korekcií a separácie sa výroba sama prispôsobuje – a dokáže premeniť NOK kusy na OK výrobky bez zásahu operátora.

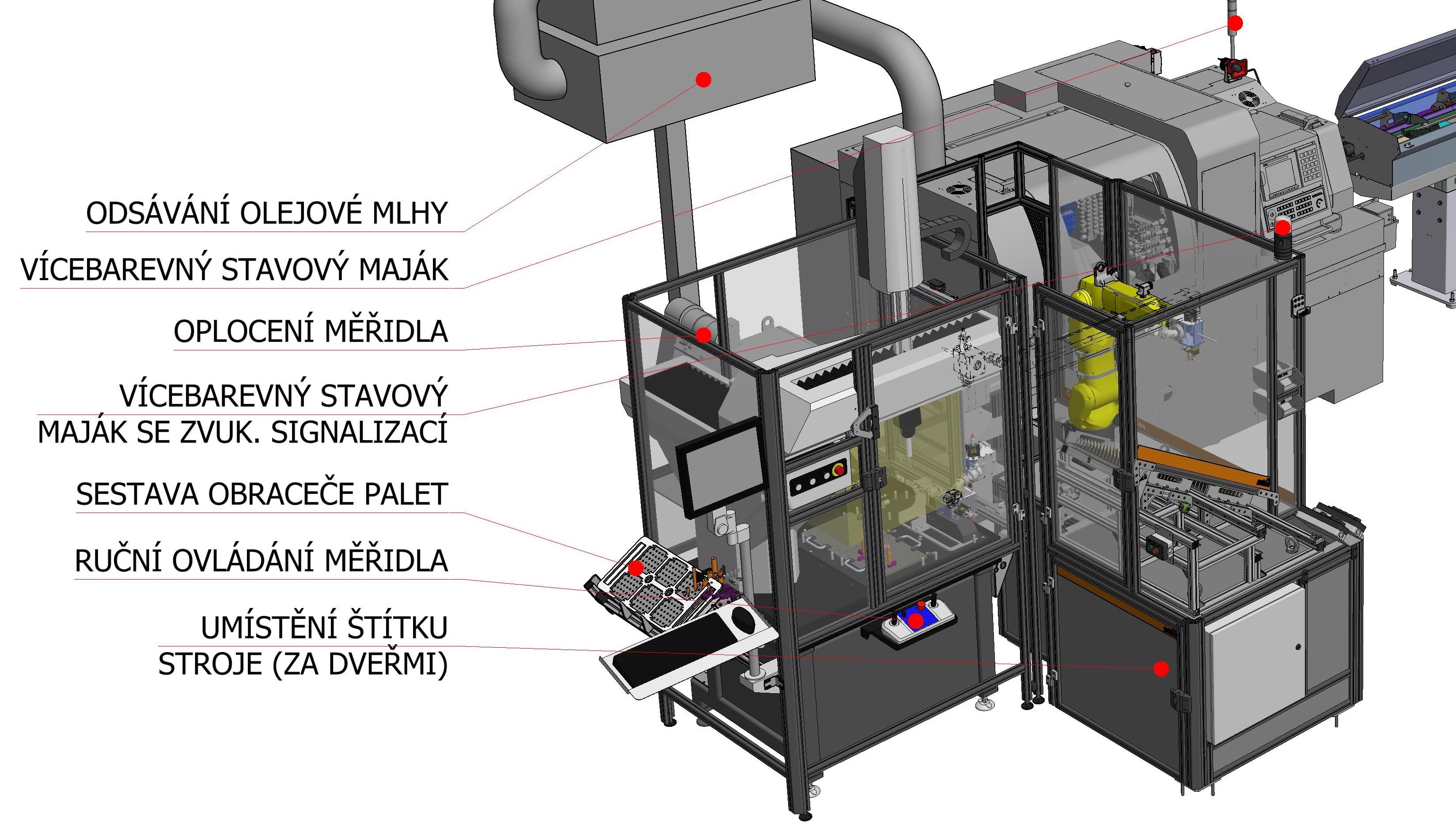

Robotická bunka, ako súčasť automatizovanej výroby je navrhnutá a vyrobená spoločnosťou Profika s.r.o.Bunku tvoria manuálne vysúvané zásuvky s individuálne navrhnutými paletkami pre polotovary/obrobky a vlastný robot s uchopovačom, modifikovaným vždy, podľa Vašich požiadaviek a špecifikácií.
Súčasťou automatizovanej linky je aj súradnicové meradlo, ktoré automaticky komplexne premeriava diel a následne upravuje nástrojové korekcie tak, aby všetky vyrábané diely boli podľa výkresu. Každý meraný diel má potom tiež svoj protokol merania, a je možné spätne dohľadať jeho rozmerový „rodný list“.
- Manuálne výsuvné paletky dielov
- Nosnosť 2x100kg
- Tuhý oceľový rám
- Výmenné paletky s centrovacím systémom
- Paletky navrhnuté individuálne pre najefektívnejšie zakladanie dielov
- merací priestor súradnicového meradla - 570x500x500 mm
- presnosť: E0, MPE od: (2,2+0,3L/100) μm, L=dĺžka merania (mm)
-
Priemyselný robot Fanuc LR Mate 200iD/7L
-
Max. nosnosť 7kg, rozsah 911mm,
-
opakovateľnosť ±0,02mm
-
Koncový efektor robota, navrhnutý podľa obrobku zákazníka s ohľadom na čo najväčšiu efektivitu a spoľahlivosť
-

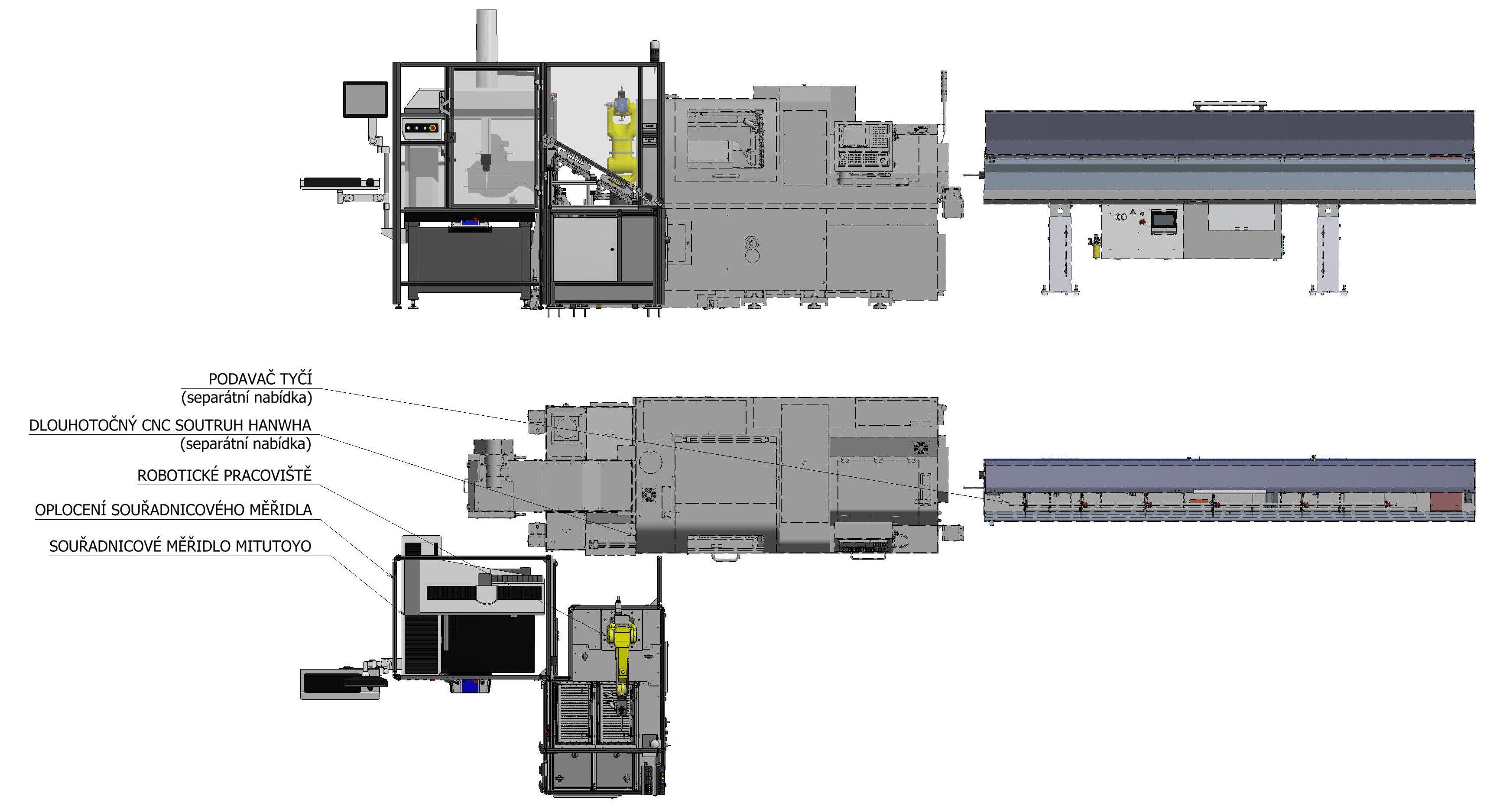

obrábací stroj Hanwha XD26III spodavačom tyčí
Základné parametre
- Nosný oceľový rám integrovaný do tuhých hliníkových profilov
- Jednoduchý presun medzi pracoviskami pomocou manipulačných koliesok
- Opakovateľná fixácia k podlahe
- Manuálny zásuvkový systém
- 2 bočne výsuvné zásuvky
- Nosnosť 2x100kg
- Tuhý hliníkový rám
- Centrované individuálne navrhnuté paletky pre efektívne odoberanie a uloženie dielov
- Možnosť výmeny paletiek podľa druhu výroby
- Priemyselný robot Fanuc LR Mate 200iD/7L
- Max. nosnosť 7kg, rozsah 911mm, opakovateľnosť ±0,02mm
- Uchopovač navrhnutý podľa obrobku zákazníka s ohľadom na čo najväčšiu efektivitu a spoľahlivosť
- Koncový efektor robota
- Uchopovač na mieru, navrhnutý podľa obrobku zákazníka, s ohľadom na čo najväčšiu efektivitu a spoľahlivosť
- Krytovanie s rámom s hliníkových profilov
- Oplotenie
- Kompletné oplotenie pracovného priestoru s bezpečnostným vstupom
- Možnosť čiastočného oplotenia v kombinácii s bezpečnostným podlahovým 2D laser scannerom
- Automaticky otvárané okno ako vstup do priestoru meracieho stroja
- Flexibilita merania

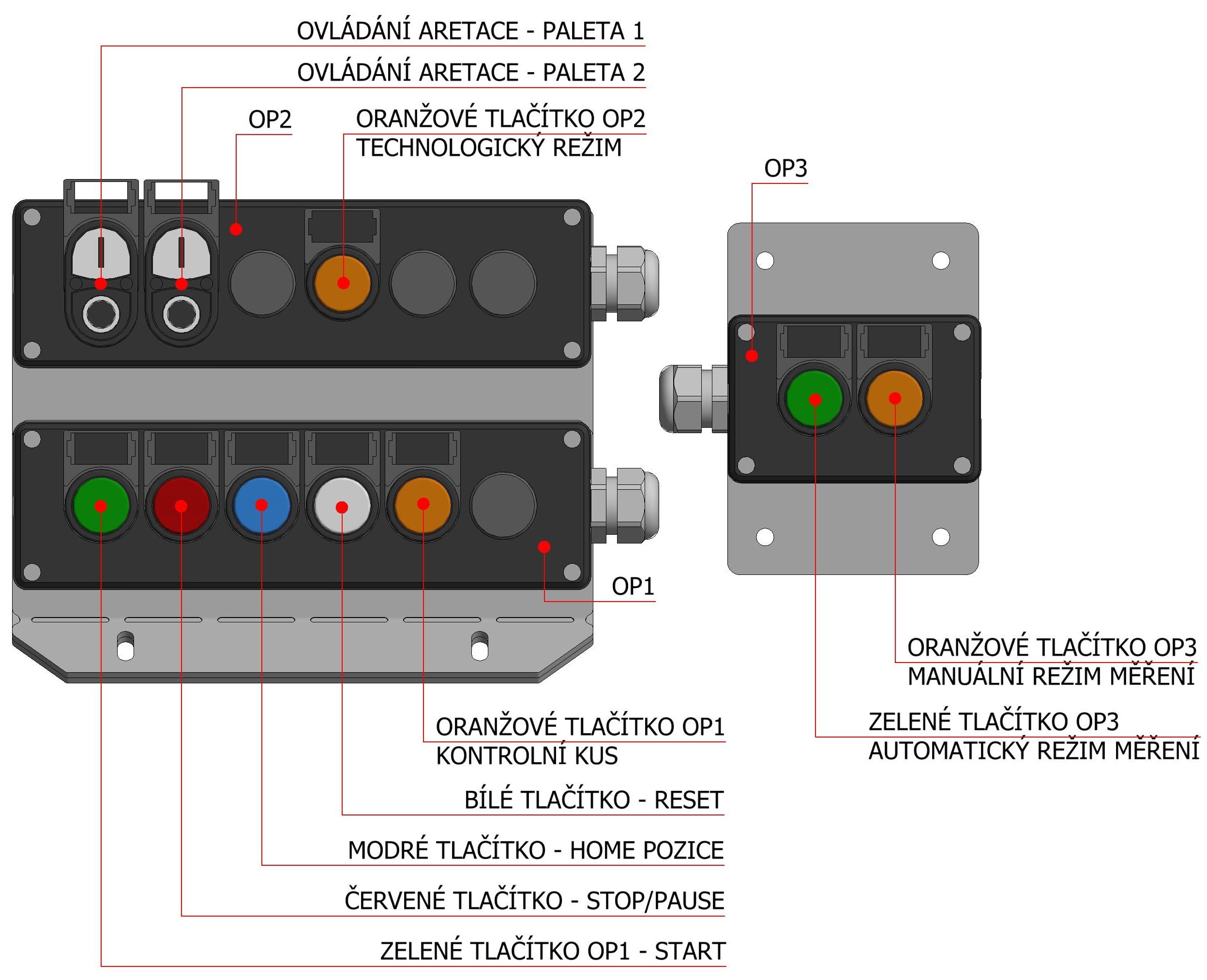

- Meranie je možné používať v automatickom režime, kde robot zakladá každý merateľný diel zo stroja na meranie a úpravu nástrojových korekcií
- V prípade potreby môže obsluha zopnúť manuálny režim merania a počas prevádzky stroja a robota začať merať iný diel, ktorý je práve potrebný. V tomto čase stroj s robotom vyrába diely bez kontroly a bez prerušenia výrobného procesu.
- Vďaka automatickej výmene meracích sond a univerzálnou samostrediacou paletou prípravkov je aj manuálne vykonávané meranie úplne univerzálne as rýchlou výmenou typu merania.
- Meranie autoamticky vydáva protokoly o meraní s grafickým výstupom pre jednoduchú identifikáciu dielov. Zároveň posiela do siete .csv dáta pre možnosť ďalšej kontroly a riadenia procesu výroby.
- Možnosť flexibilného využitia u akéhokoľvek stroja
- CNC sústruhy, CNC centrá, dlhotočné automaty, multifunkčné obrábacie stroje a iné
- Voliteľné opcie a doplnkové technológie
- Možnosť navýšenia efektivity výroby pomocou doplnkových periféri
- Umývanie a sušenie obrobkov, značenie a popis. Odihlenie a začistenie kusov. Kontrolné meranie rozmerov, kamerová inšpekcia. Upínacie prípravky, zakladanie celej sady polotovarov. A ďalšie.
