Univerzálny, zásuvkový, robotický zakladač RoboStack linear - Variant s oddelenými modulmi

Univerzálna robotická bunka so zásuvkou

RoboStack lineárny

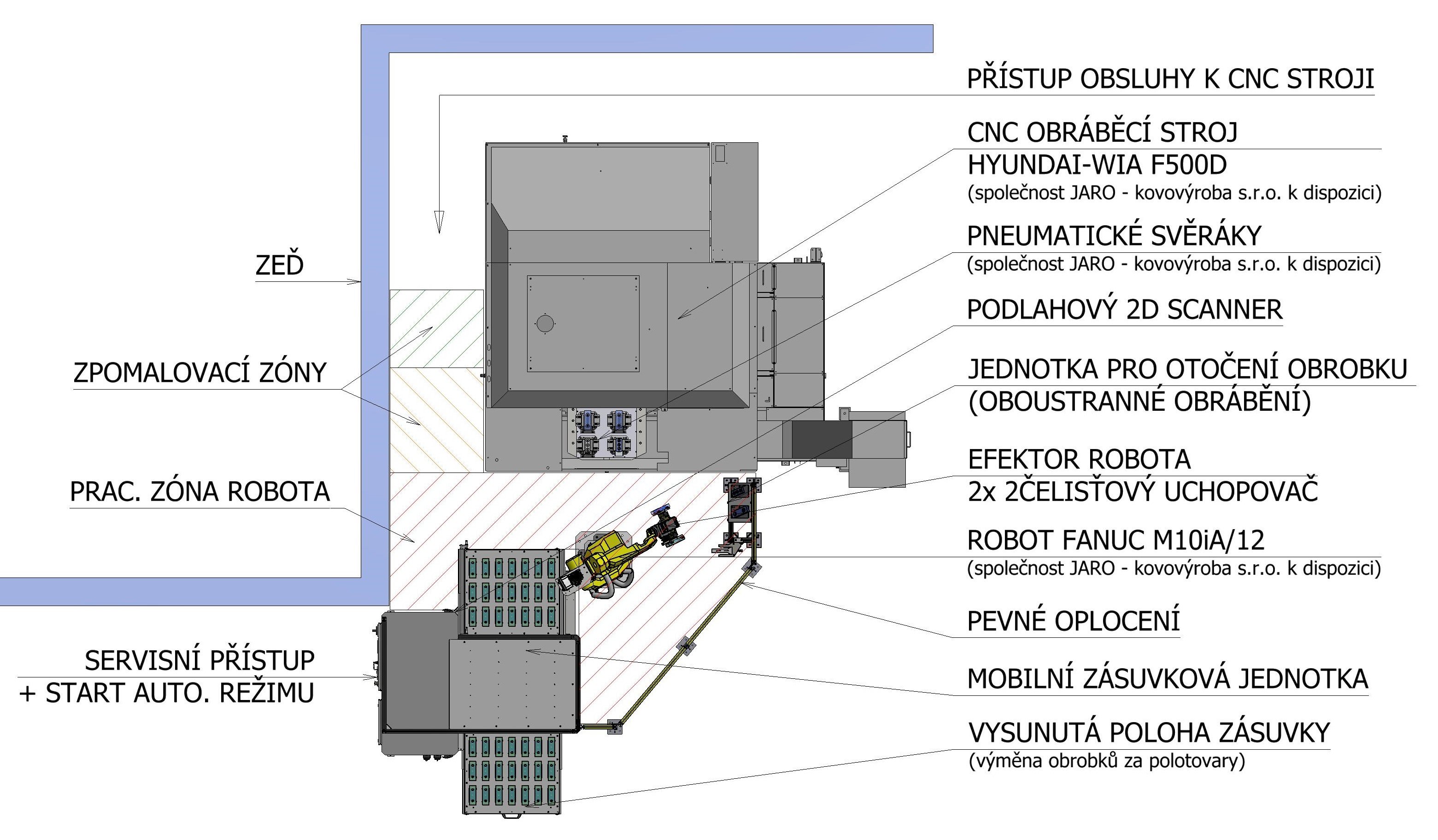

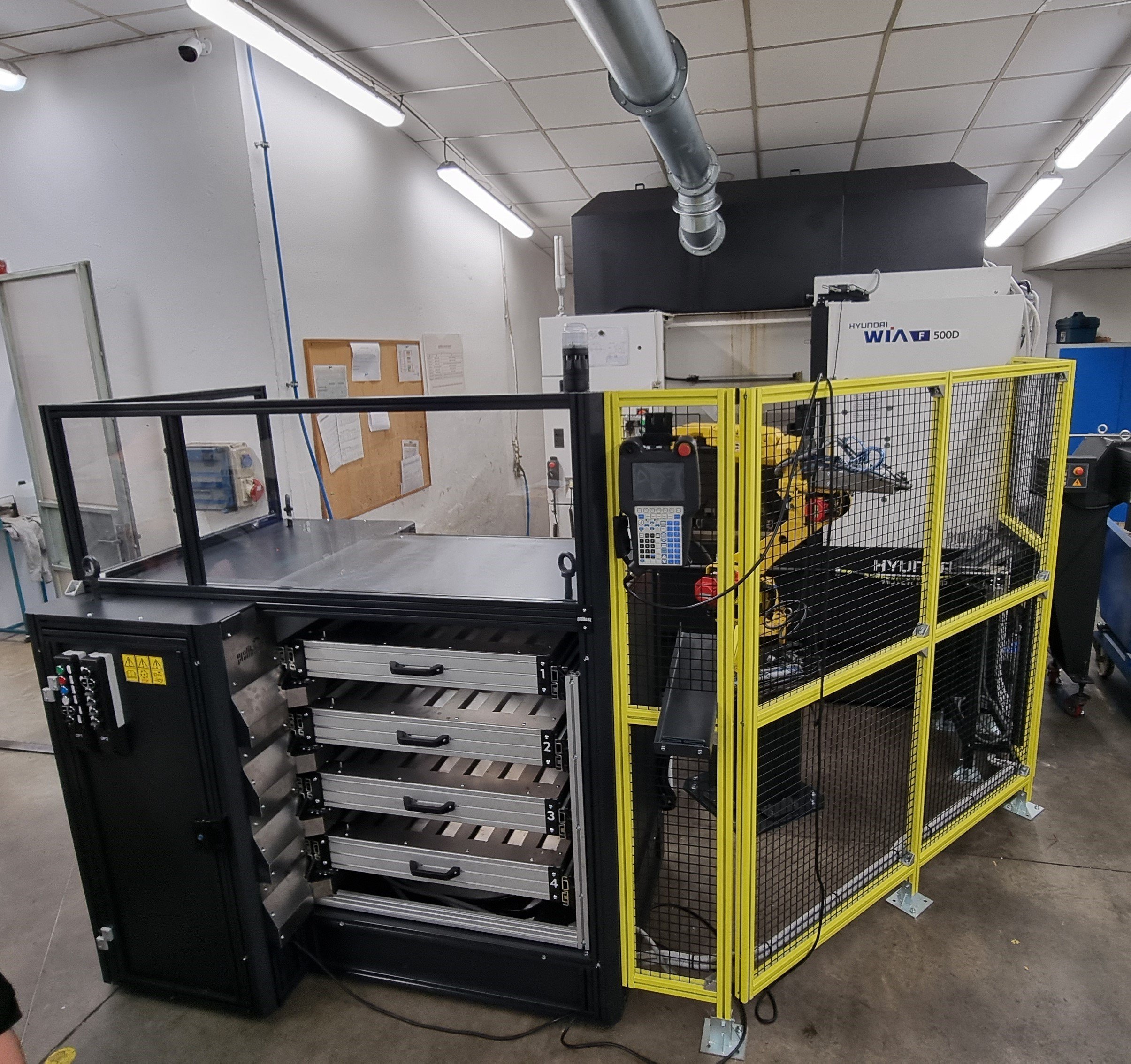

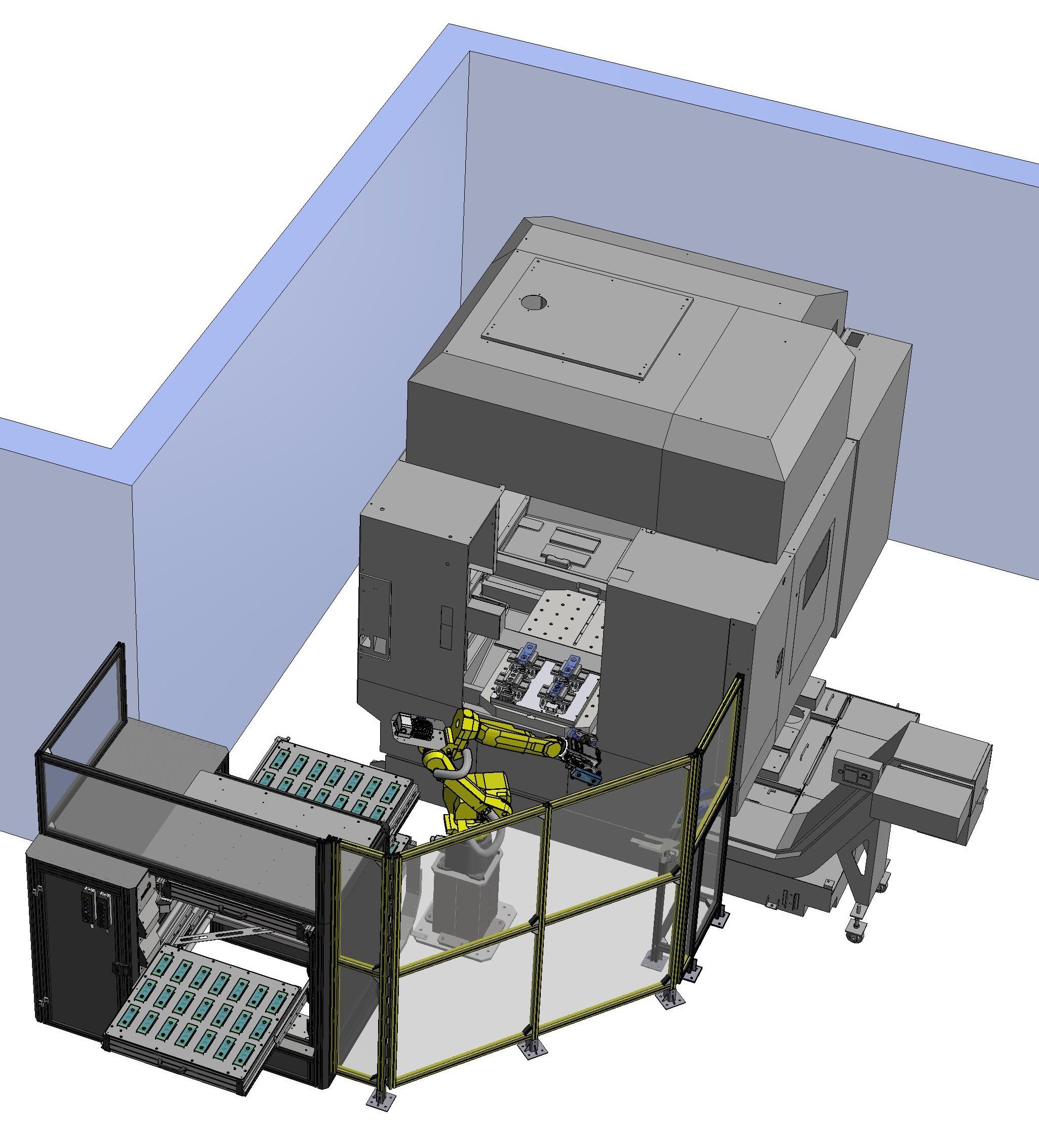

RoboStack linear je ďalšou zo série mobilných buniek vyvinutých a vyrábaných spoločnosťou PROFIKA s.r.o. Ide o robotický zakladač so zásuvkami na ukladanie dielov. Zásuvky sú výsuvné v oboch smeroch. Automaticky do priestoru robota a manuálne k operátorovi, kde je možné počas nepretržitej prevádzky vymieňať hotové obrobky za nové polotovary. Robot je vybavený na mieru navrhnutým chápadlom, ako aj mriežkou zásuviek na diely optimalizovanou pre maximálnu efektivitu a stabilitu vašej výroby. Samozrejme, je možné pridať ďalšie technológie (umývanie, sušenie, kontrola, meranie, značenie atď.). Vďaka oddelenému zásuvkovému modulu a modulu s robotom je možné efektívnejšie umiestniť robotizáciu do komplikovaných priestorov k stroju. Výhodou je tiež možnosť dosahu do viacerých strojov.


Základné parametre

  • Nosný oceľový rám integrovaný do pevných hliníkových profilov
    • Jednoduché premiestňovanie medzi pracoviskami pomocou manipulačných koliesok
    • Opakovateľné upevnenie k podlahe

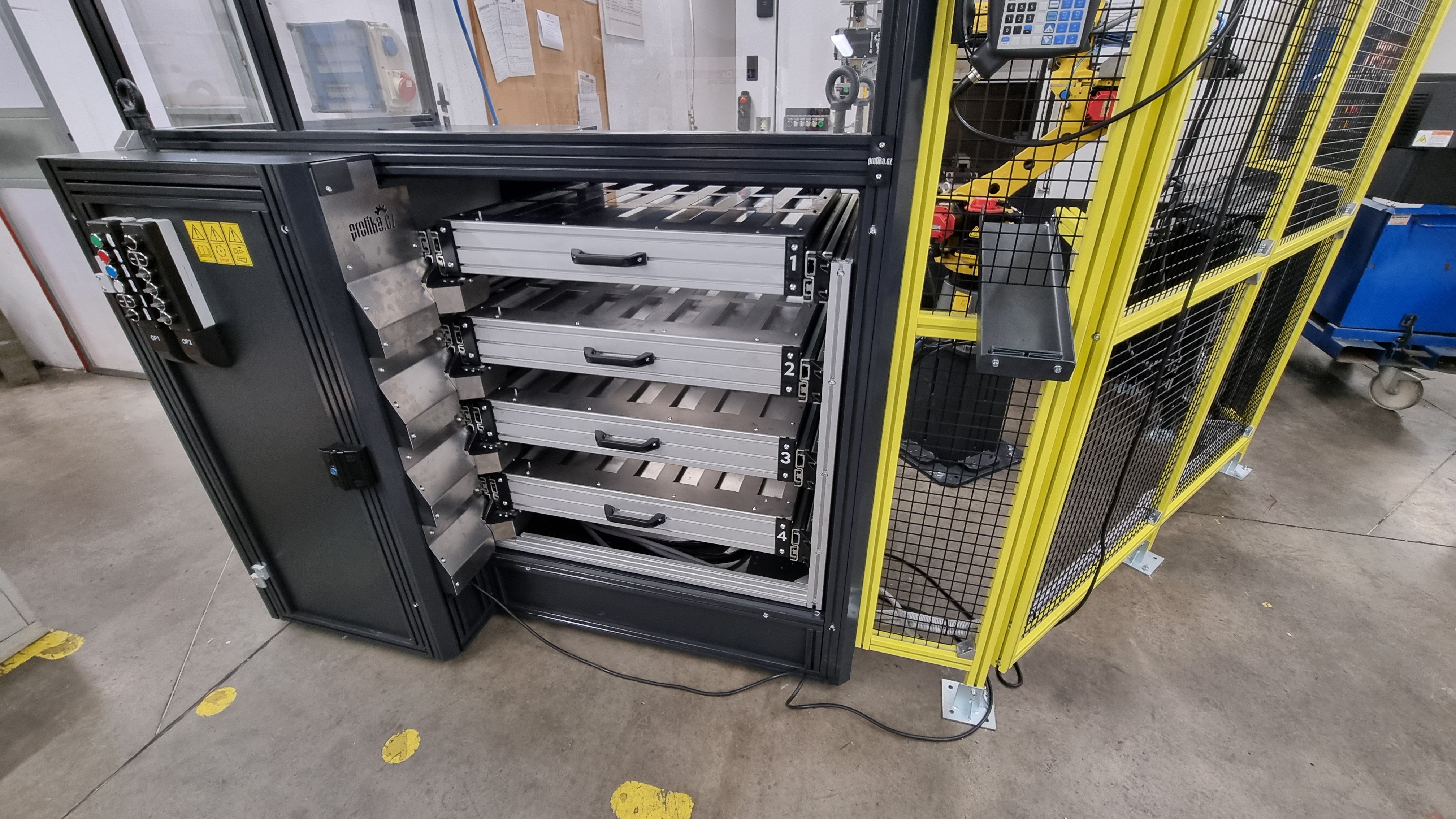

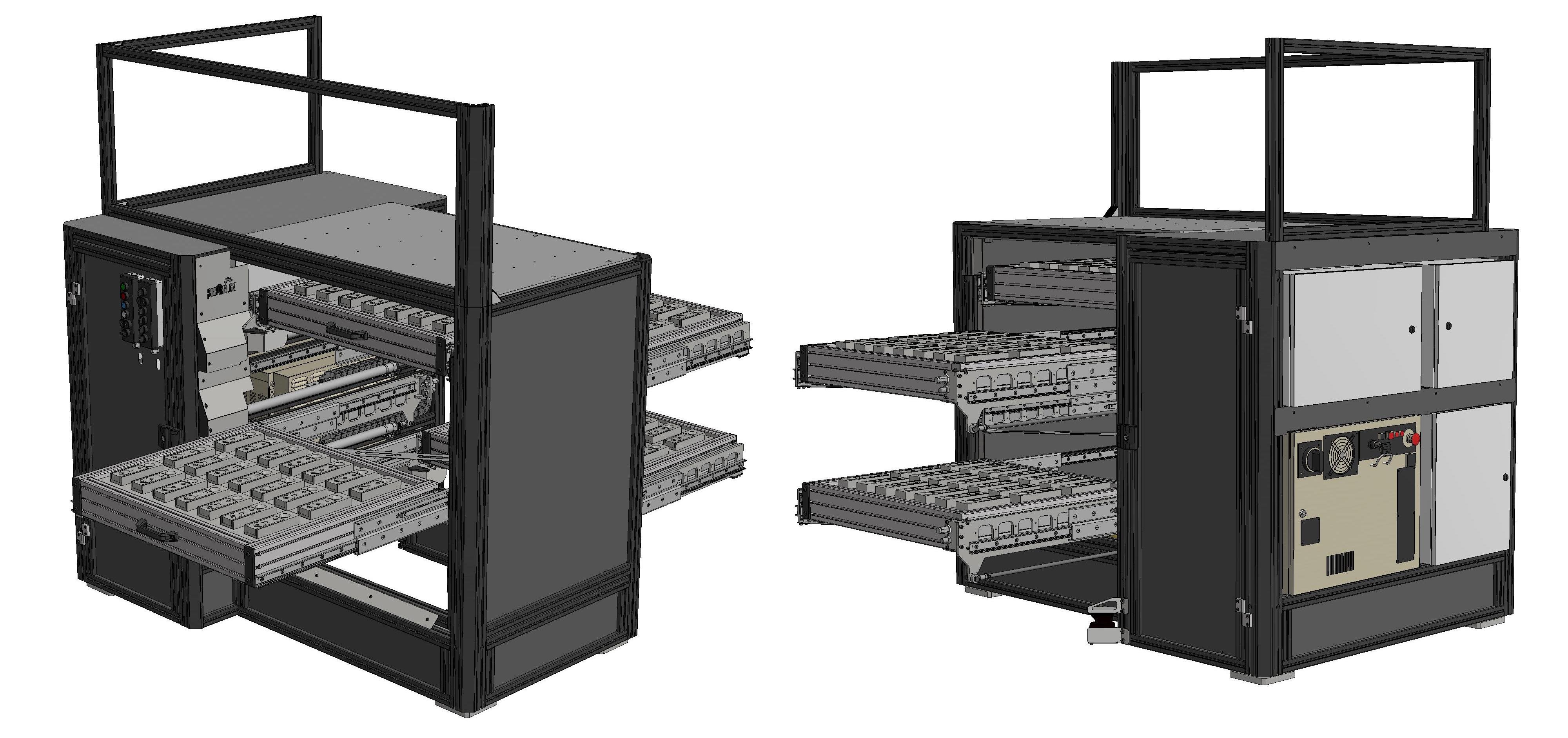

  • Automatické zásuvky na uskladnenie polotovarov/obrobkov
    • Až 4 nezávisle ovládané zásuvky
    • Nosnosť 4x200 kg
    • Pevný hliníkový rám

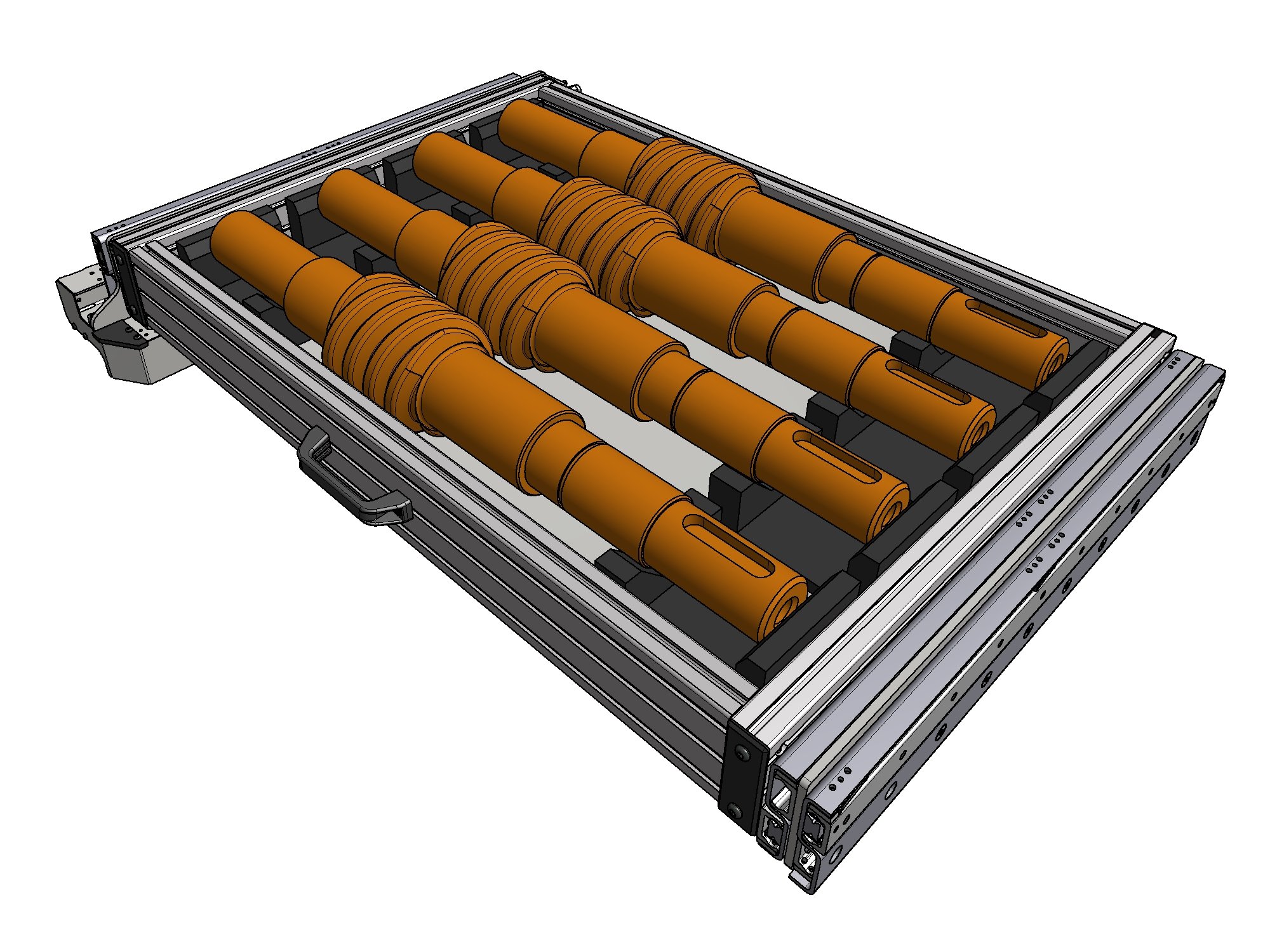

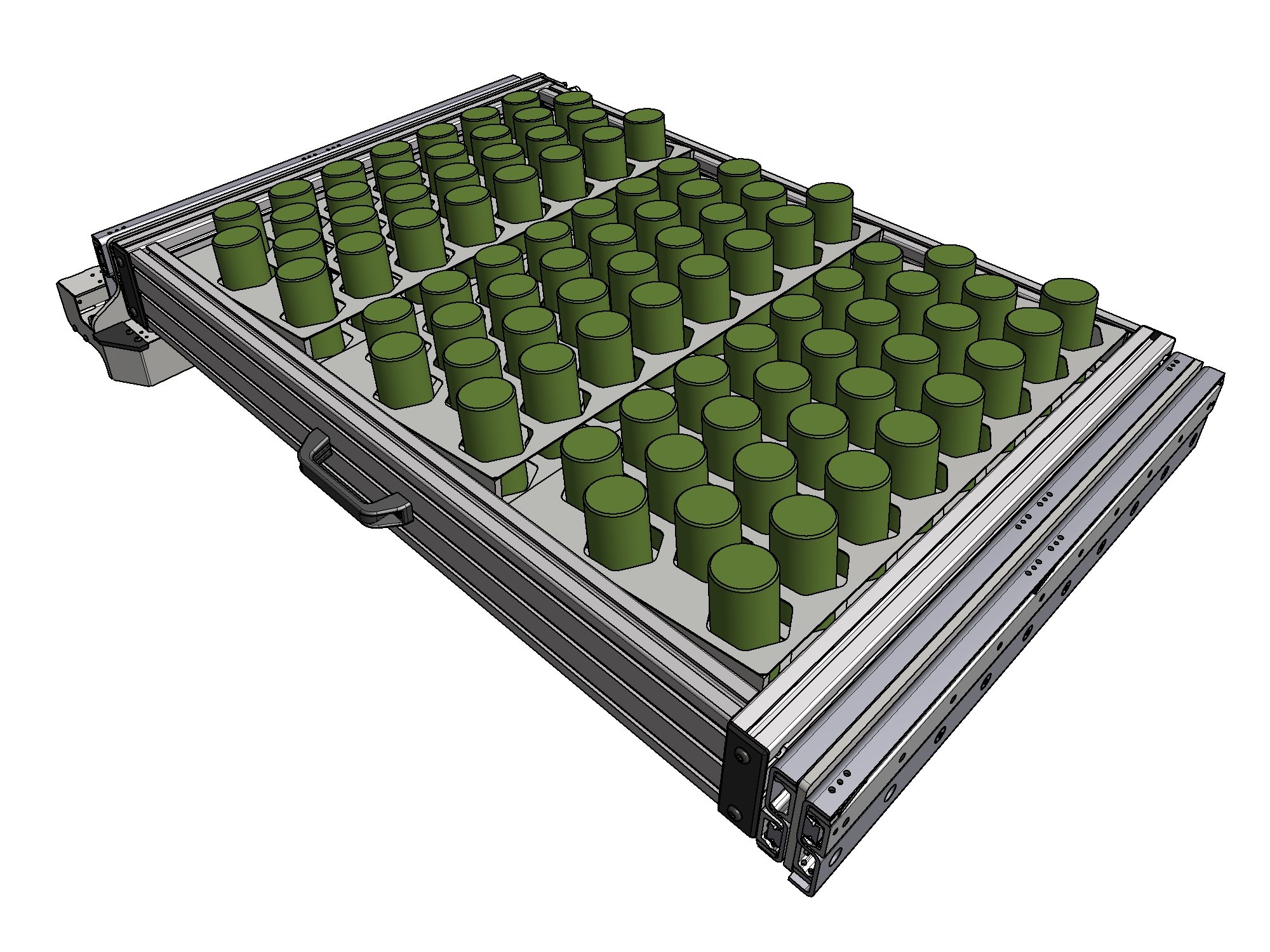

    • Mriežka s vymeniteľnými dielmi, navrhnutá podľa obrobku zákazníka pre maximálnu efektivitu a spoľahlivosť

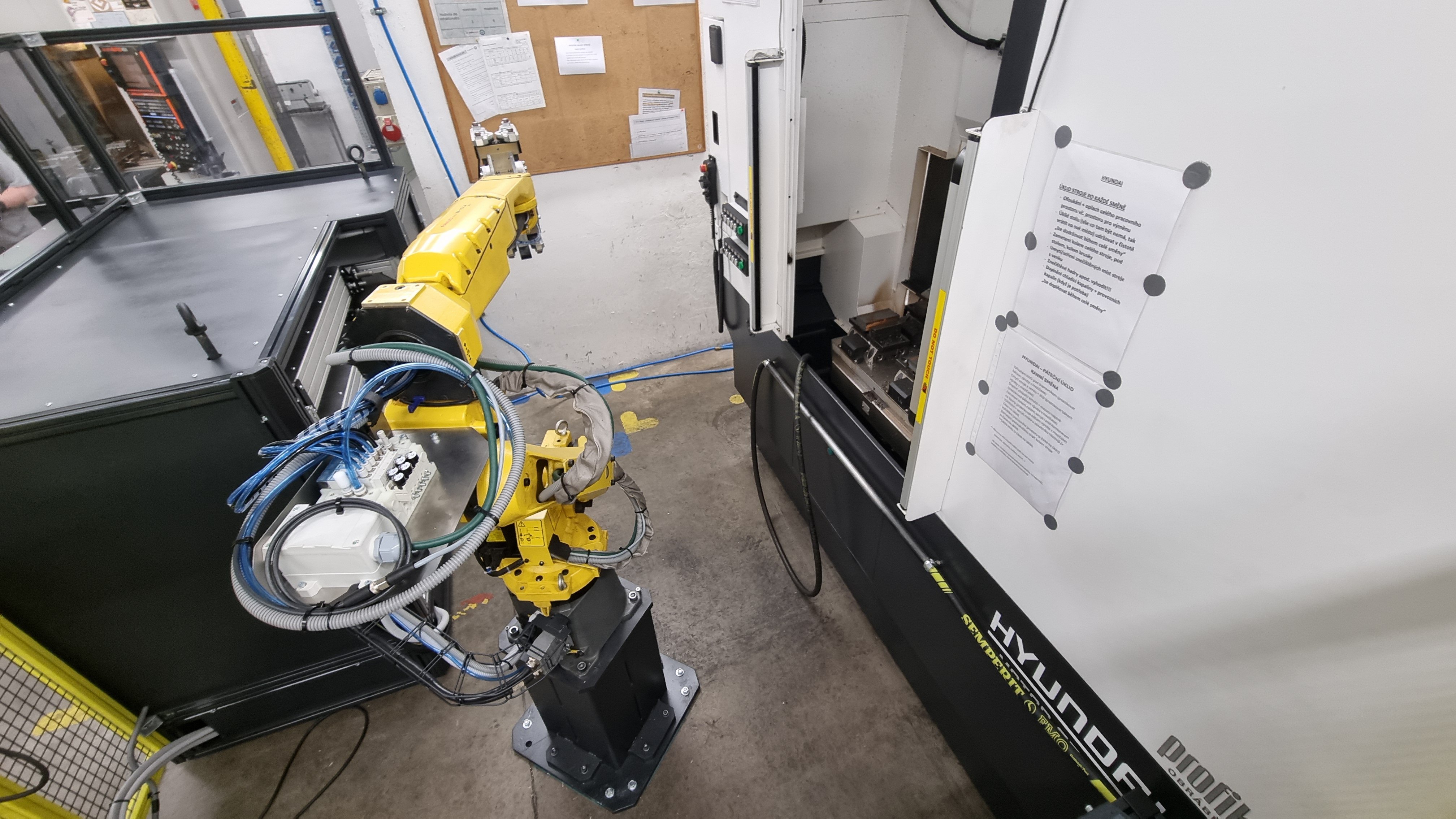

  • Priemyselný robot Fanuc M-20iD/25
    • Maximálna nosnosť 25 kg (35 kg), rozsah 1880 mm, opakovateľnosť ±0,02 mm
    • Chápadlo navrhnuté podľa obrobku zákazníka s ohľadom na maximálnu účinnosť a spoľahlivosť
    • Možno použiť s akýmkoľvek radom robotov FANUC

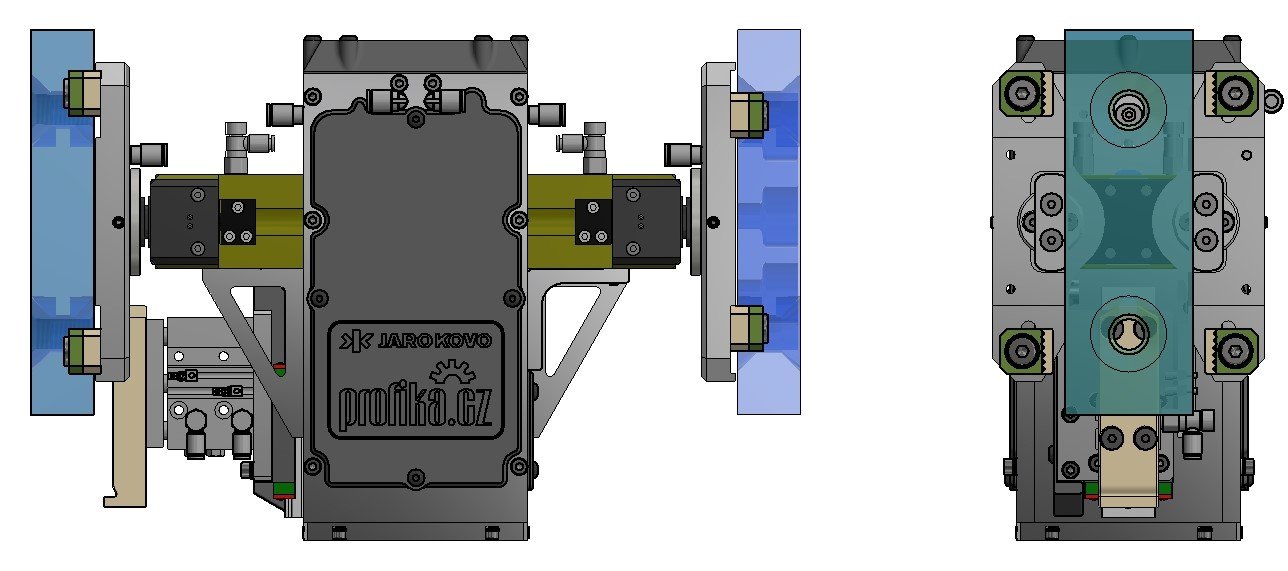

  • Koncový efektor robota
    • Chápadlo na mieru, navrhnuté podľa obrobku zákazníka s cieľom dosiahnuť maximálnu účinnosť a spoľahlivosť
    • Otáčanie kusov
      Zakladanie a dorážanie v dvoch smeroch do automatického zveráka

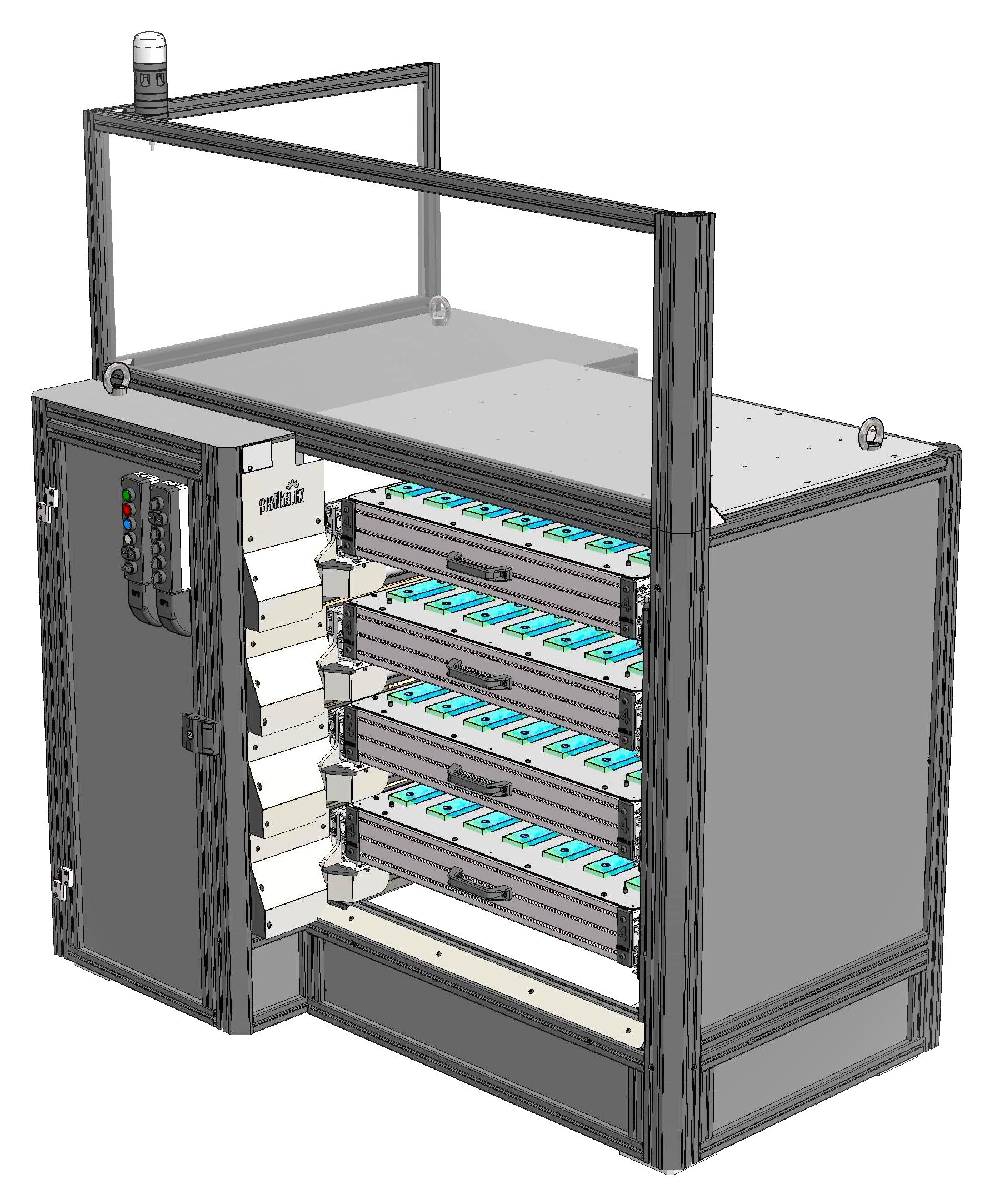

  • Skriňa s rámom s hliníkovými profilmi
  • Úžitkový priestor zásuvky
    • 1000 mm x 690 mm x 190 mm - pri použití 4 zásuviek
    • 1000 mm x 690 mm x 260 mm - pri použití 3 zásuviek
  • Oplotenie

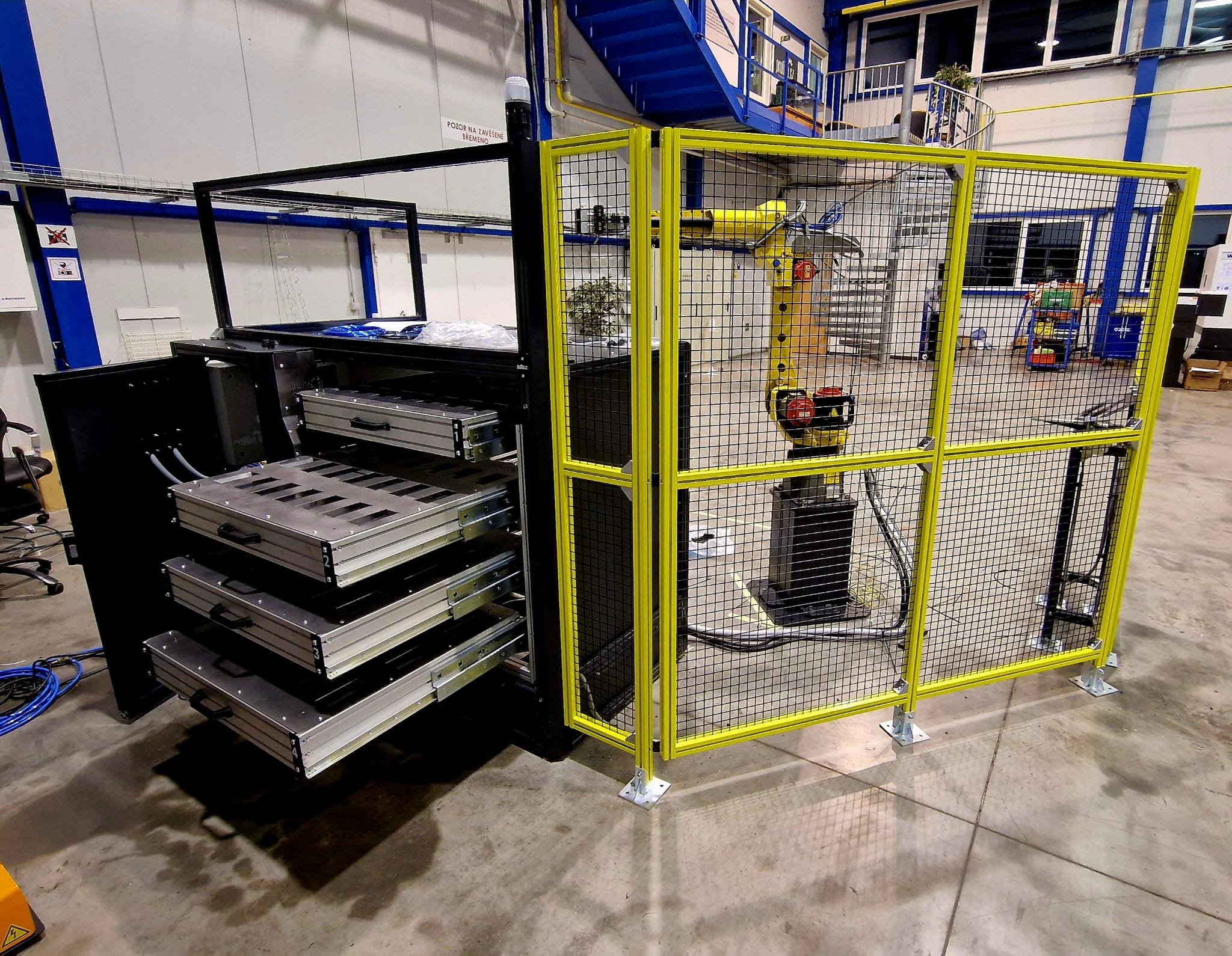

    • Čiastočné oplotenie v kombinácii s bezpečnostnou podlahou 2D laserový skener
    • Možnosť úplného oplotenia pracovného priestoru s bezpečnostným vstupom (statické)
  • Flexibilné použitie s akýmkoľvek strojom
    • CNC sústruhy, CNC centrá, stroje s dlhým chodom, multifunkčné obrábacie stroje atď.
  • Voliteľné možnosti a doplnkové technológie
    • Možnosť zvýšiť efektivitu výroby pomocou ďalších periférnych zariadení
    • Umývanie a sušenie obrobkov, označovanie a etiketovanie. Odhrotovanie a zarovnávanie obrobkov. Kontrolné meranie rozmerov, kontrola kamerou. Upínacie prípravky, nastavenie kompletných súprav polotovarov. A ďalšie.
    • Otáčanie kusov
    • Zakladanie a dorážanie v dvoch smeroch do automatického zveráka​​​​​​​

Fotogaléria


Na stiahnutie:

RoboStack a RoboStack lineárny letákpdf7.09 MB

RoboStack a RoboStack lineárny leták
