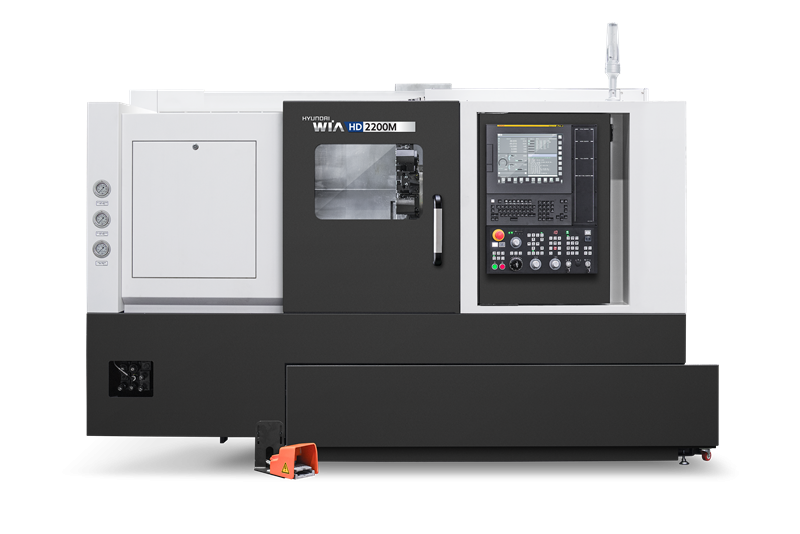

CNC sústruh HD2200M

CNC sústruh HD2200M
CNC sústruh HD2200M

CNC sústružnícke centrum s poháňanými nástrojmi so zosilneným upevnením strmeňa "BOX GUIDE"

  • Optimalizovaná konštrukcia liatinového lôžka pre minimálne tepelné deformácie.
  • Vysoká presnosť a rýchlosť, stroj je vhodný aj na ťažké obrábanie.
  • Liatinová základňa so sklonom lôžka 30° pre vysokú tuhosť, je vyrobená ako jeden kus.
  • Ergonomické vyvýšenie pre pohodlný prístup obsluhy k skľučovadlu a ovládaniu stroja.
  • Vysoká hmotnosť stroja pri malej ploche, vynikajúce remeselné spracovanie detailov predurčuje stroj na dlhodobé nasadenie vo všetkých najnáročnejších operáciách.
  • Stroj využíva nový riadiaci systém FANUC v českom jazyku.
  • V rámci predpredajnej prípravy CNC stroja nahráme najnovší dostupný softvér vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.

Popis produktu

CNC sústruhy série HD sú vhodné na všetky typy obrábania, dokonca aj na veľmi zložité výrobky. Jednoduchá obsluha s grafickým programovaním, veľký 15" monitor, umožňuje jednoduché vytváranie programov vrátane prehľadnej simulácie. Robustný revolver BMT s rýchlym indexovaním, v ktorom možno upnúť až 12 nástrojov naraz. Liatinové lôžko s vysokou tuhosťou, zosilnené uloženie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

  • Stroje radu HYUNDAI-WIA HD sú v Českej republike a v Európe obľúbené vďaka možnosti grafického programovania s využitím veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora sa používa grafická simulácia.
  • Najväčší revolver BMT vo veľkostnej triede strojov HD umožňuje jednoduché veľmi tesné upínanie pevných nástrojov a poháňaných držiakov nástrojov.
  • Robustný revolver BMT s rýchlym indexovaním, (0,2 s) dokáže upnúť 12 pevných alebo poháňaných nástrojov naraz (všetky pozície sú poháňané).
  • Vysoká tuhosť celkového lôžka zo žíhanej liatiny, zosilnené uchytenie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny priemer obežnej dráhy 550(mm)
Maximálny obrábaný priemer 300(mm)
Maximálna obrábaná dĺžka 467(mm)
Maximálny priemer tyče 65(mm)
Veľkosť skľučovadla 8(")
Indexovanie vretena (os C) 0.001(°)
Otáčky vretena 4500(ot/min)
Výkon vretena (maximálny/stacionárny) 18.5/15(kW)
Krútiaci moment vretena (maximálny/stacionárny) 206/125,3(N.m)
Ukončenie vretena (štandardizované) A2-6
Rozjezd v osi Z/X 482/215(mm)
Rýchlospojky pre os Z/X 30/24(m/min)
Počet pozícií v revolveri 12(ks)
Typ držiakov nástrojov BMT55P
Rýchlosť indexovania revolvera (od nástroja k nástroju) 0,2(sec)
Výkon poháňaného nástroja (maximálny/stacionárny) 5,5/3,7(kW)
Krútiaci moment poháňaného nástroja (maximálny/ustály) 35,25/21,3(kW)
Otáčky poháněného nástroje (plynule řízené) 6000(ot/min)
Hmotnosť stroja 4200(kg)
Rozmery stroja 2925x1650(mm)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
