HYUNDAI WIA i-CUT je rad kompaktných, vysoko výkonných CNC obrábacích strojov s jedným pevným stĺpom navrhnutých pre maximálnu produktivitu pri zachovaní vysokej presnosti a tuhosti. Tieto stroje sú ideálne pre aplikácie v automobilovom, lekárskom a elektronickom priemysle, kde je kladený dôraz na efektivitu a kvalitu obrábania.

Kľúčové vlastnosti série i-CUT:

  • Vysokorýchlostné vreteno s priamym pohonom (maximálne otáčky až 24000 ot/min, zrýchlenie a spomalenie vretena za 0,6 sekundy z 0 na 12000 ot/min).
  • Všetky osi dosahujú rýchloposuvy až 56 m/min, čo minimalizuje neproduktívne časy a zvyšuje produktivitu výroby.
  • Funkcia „tuhé závitovanie“ umožňuje závitovať bez kompenzačných hlavičiek alebo klieštin. Dvojnásobná rýchlosť výjazdu pri tuhom závitovaní skracuje čas cyklu závitovania.
  • Tuhá konštrukcia z vyzretej temperovanej šedej liatiny zaisťuje tuhosť a stabilitu. Všetky odliatky sú podrobené striktnej procesnej kontrole podľa presných parametrov.
  • Automatická výmena nástrojov je zaistená buď rotačným zásobníkom s výmenou “po ceste”, alebo pomocou dvojitého ramena. Obe možnosti vykonávajú najrýchlejšiu výmenu nástroja vo svojej triede.

Rad i-CUT od HYUNDAI WIA predstavuje ideálnu voľbu pre výrobné prostredie, kde je kladený dôraz na vysokú produktivitu, presnosť a flexibilitu pri obrábaní. Jej robustná konštrukcia a pokročilé technológie zaisťujú dlhú životnosť a spoľahlivý výkon aj pri náročných výrobných podmienkach.

Popis produktu

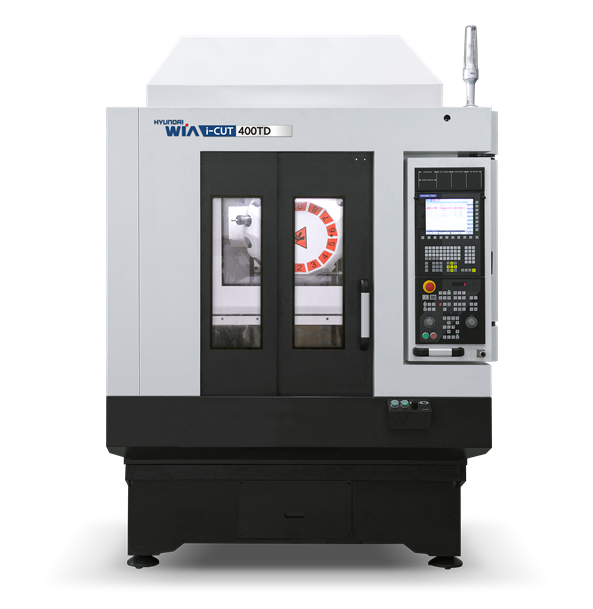

YUNDAI WIA i-CUT400TD je vysoko výkonný CNC obrábací stroj navrhnutý pre efektívne vŕtanie, závitovanie a frézovanie. Dvojitý otočný stôl ho robí ideálnym pre masovú výrobu dielov v automobilovom, lekárskom a elektronickom priemysle, kde je kladený dôraz na vysokú produktivitu a rýchlosť výroby.

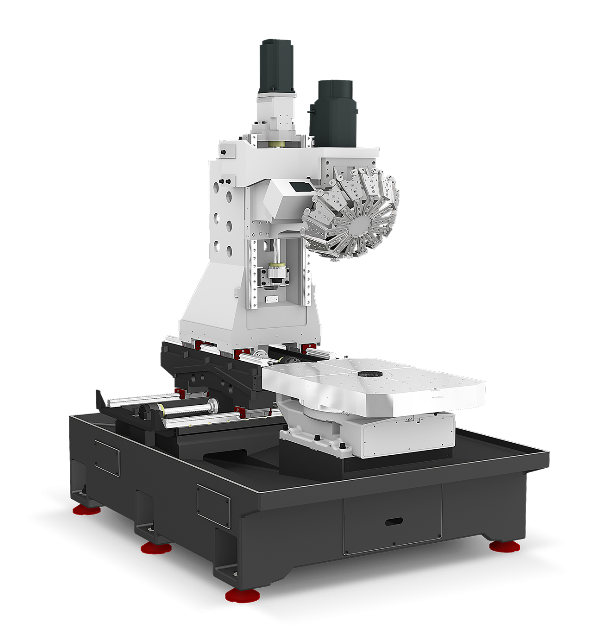

  • Dvojitý rotačný stôl umožňuje súčasné obrábanie a výmenu obrobkov, čo eliminuje stratové časy a zvyšuje efektivitu výroby. Systém upnutia pomocou závitových otvorov a stredovej drážky zaručuje presnejšiu opakovateľnosť upnutia.
  • Stredom stola do rozvodnej kocky je možné vyviesť vzduch alebo hydrauliku pre úpinky.
  • Priamo-poháňané vysokorýchlostné vreteno s otáčkami 12000/15000 ot/min zaisťuje vysoký výkon, zrýchlenie a presnosť pri rôznych obrábacích operáciách.
  • Rýchlosť posuvu až 56 m/min vo všetkých osiach minimalizuje nepracovné časy a zvyšuje produktivitu.
  • Použitie lineárnych vedení na všetkých osiach zaisťuje vysokú dynamiku a presnosť pohybu. Os Z je vybavená valčekovými vedeniami pre zvýšenú stabilitu.
  • Všetky osi sú poháňané vysoko presnými dvojito predpätými guličkovými skrutkami, ktoré eliminujú spätný chod a teplotnú distorziu a zaisťujú vynikajúcu polohovaciu presnosť a opakovateľnosť.
  • Riadiaci systém: FANUC i, Siemens 828D.

Technické parametre

Rozmer stola 2 x 650 x 400 (mm)
Maximálne zaťaženie stola 2 x 250 (kg)
Cestovanie (X/Y/Z) 56 / 56 / 56 (m/min)
Rozjazdy na osiach X/Y/Z 520/400/330 (mm)
Maximálne otáčky vretena 12000 (12000, 15000) (ot/min)
Výkon vretena (maximálny/stacionárny) 14,1/4,1 (kW)
Krútiaci moment vretena (maximálny/stacionárny) 45/21 (N.m)
Počet nástrojov v zásobníku 14 (21)
Maximálny priemer nástroja v zásobníku nástrojov Ø80/Ø80 (mm)
Maximálna dĺžka nástroja v zásobníku 200 (mm)
Kužeľ BBT30
Rýchlosť výmeny nástrojov 1,06 (sec)
Kapacita nádrže na triesky a chladiacu kvapalinu 210 (l)
Rozmery stroja (DxŠxV) 1720x2861x2446 (mm)
Hmotnosť stroja 4800 (kg)
