Rad vertikálnych závitovacích centier Hyundai WIA i-CUT


Hyundai WIA i-CUT je rad kompaktných, vysoko výkonných CNC obrábacích strojov s jedným pevným stĺpom navrhnutých pre maximálnu produktivitu pri zachovaní vysokej presnosti a tuhosti. Tieto stroje sú ideálne pre aplikácie v automobilovom, lekárskom a elektronickom priemysle, kde je kladený dôraz na efektivitu a kvalitu obrábania.

Kľúčové vlastnosti série i-CUT:

  • Vysokorýchlostné vreteno s priamym pohonom (maximálne otáčky až 24000 ot/min, zrýchlenie a spomalenie vretena za 0,6 sekundy z 0 na 12000 ot/min).
  • Všetky osi dosahujú rýchloposuvy až 56 m/min, čo minimalizuje neproduktívne časy a zvyšuje produktivitu výroby.
  • Funkcia „tuhé závitovanie“ umožňuje závitovať bez kompenzačných hlavičiek, alebo klieštin. Dvojnásobná rýchlosť výjazdu pri tuhom závitovaní skracuje čas cyklu závitovania.

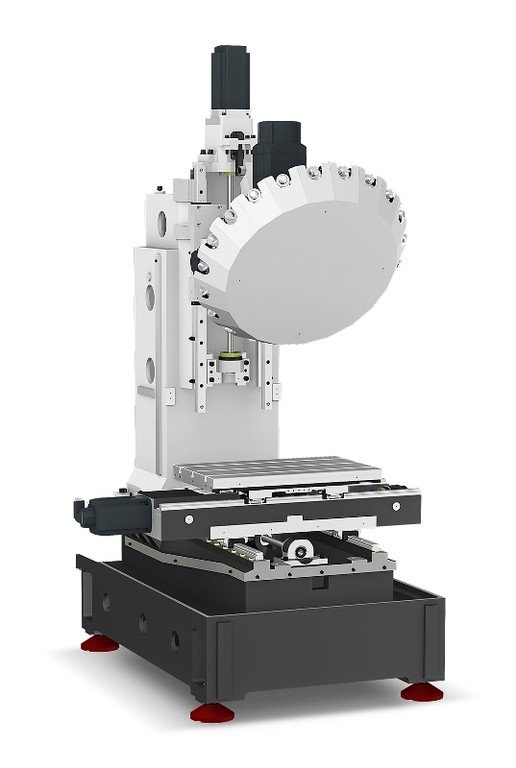

  • Tuhá konštrukcia z vyzretej, temperovanej šedej liatiny zaisťuje tuhosť a stabilitu. Všetky odliatky sú podrobené striktnej procesnej kontrole podľa presných parametrov.

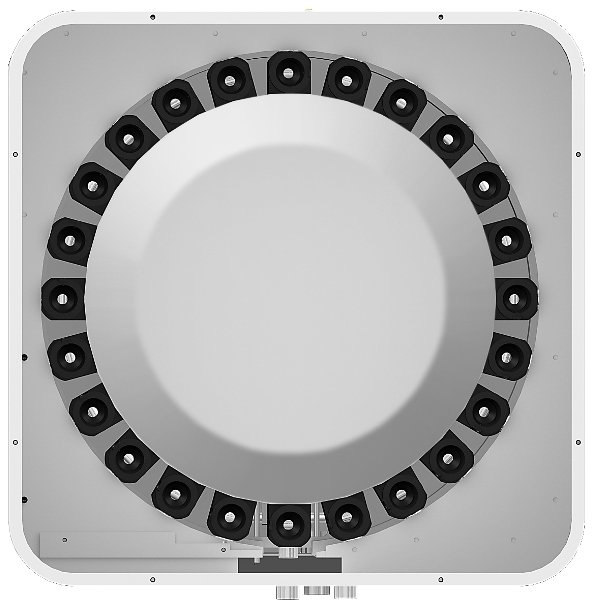

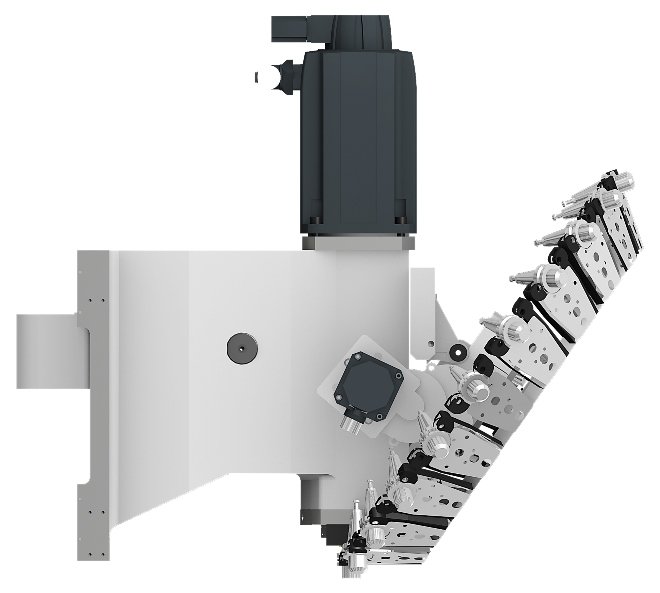

  • Automatická výmena nástrojov (ATC) je zaistená buď rotačným zásobníkom s výmenou “po ceste”, alebo pomocou dvojitého ramena. Obe možnosti najrýchlejšiu výmenu nástroja vo svojej triede.

Rad i-CUT od Hyundai WIA predstavuje ideálnu voľbu pre výrobné prostredie, kde je kladený dôraz na vysokú produktivitu, presnosť a flexibilitu pri obrábaní. Jej robustná konštrukcia a pokročilé technológie zaisťujú dlhú životnosť a spoľahlivý výkon aj pri náročných výrobných podmienkach.

Popis produktu

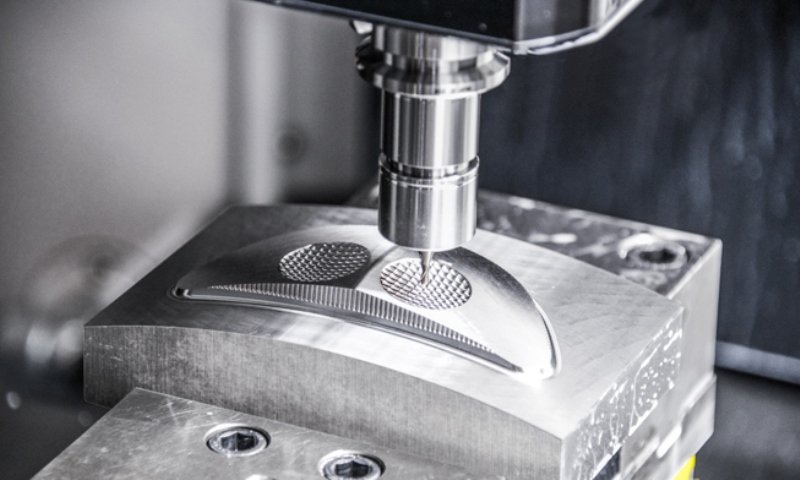

CNC vertikálne centrum i-CUT4000 od spoločnosti Hyundai WIA je navrhnuté pre vysokorýchlostné vŕtanie a závitovanie s dôrazom na presnosť, spoľahlivosť a kompaktný dizajn. Je ideálnou voľbou pre veľké aj malé výrobné série, kde je kladený dôraz na rýchlosť, efektivitu a kvalitu obrábania.

Kľúčové vlastnosti:

  • Stôl: 650 × 400 mm, maximálna nosnosť 300 kg.
  • Rozjazdy: Os X: 550 mm, os Y: 400 mm, os Z: 300 mm, zaisťujúce dostatočný pracovný priestor pre väčšinu aplikácií.
  • Vreteno: Priamy pohon s otáčkami až 24 000 ot/min, s upínacím kužeľom BBT30, výkon 13 kW, krútiaci moment 82,7 Nm.
  • Rýchloposuvy: 56 m/min vo všetkých osiach (X, Y, Z), zaisťujúce vysokú produktivitu a krátke cykly obrábania.

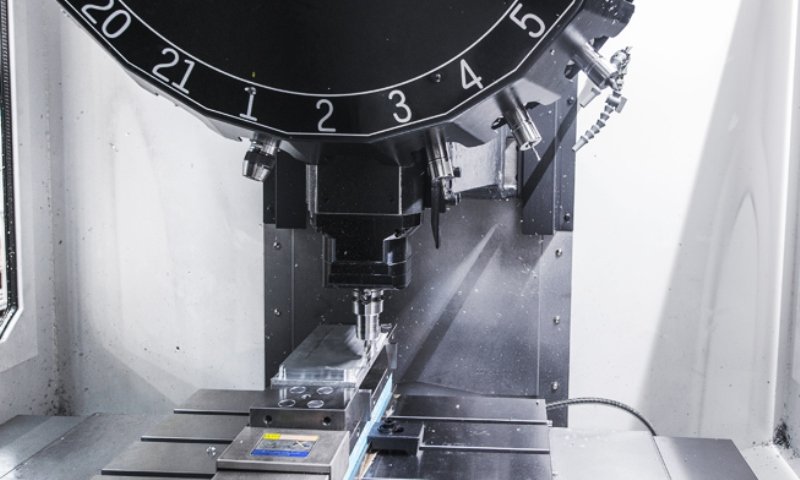

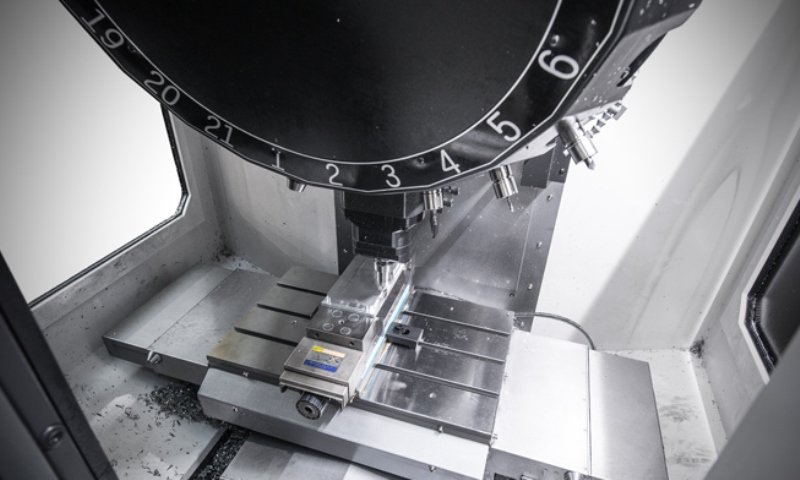

  • Výmenník nástrojov: 21 pozícií s časom výmeny nástroja (chip-to-chip) 1,8 sekundy, umožňujúce rýchlu a efektívnu výmenu nástrojov.
  • Operačný systém: FANUC 0i-F Plus pre intuitívne ovládanie a širokú kompatibilitu s CAM softvérmi. Voliteľne je k dispozícii aj Siemens Sinumerik 828D.

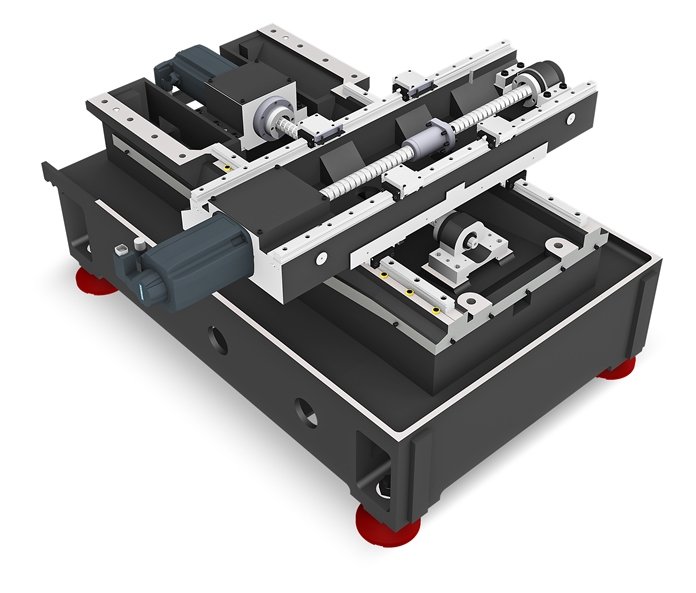

  • Konštrukcia: Robustné lôžko z liatiny s vysoko presnými dvojito predpätými guličkovými skrutkami, lineárne vedenie a chladenie vretena pre zaistenie stability a dlhej životnosti.


Výhody:

Vysoká presnosť: Vďaka kvalitným komponentom a precíznemu spracovaniu dosahuje stroj vynikajúce výsledky aj pri náročných operáciách.
Kompaktný dizajn: Optimalizované rozmery umožňujú inštaláciu aj v priestorovo obmedzených dielňach.
Jednoduchá údržba: Prístup k hlavným komponentom je navrhnutý tak, aby údržba bola čo najjednoduchšia a najrýchlejšia.
Spoľahlivosť: Stroj je navrhnutý pre dlhodobú (nepretržitú) prevádzku s minimálnymi nárokmi na údržbu.


CNC vertikálne centrum i-CUT4000 je ideálnou voľbou pre firmy, ktoré hľadajú spoľahlivý a výkonný stroj pre veľké aj malé výrobné série. Vďaka svojej kompaktnej konštrukcii a vysokej presnosti je vhodný pre širokú škálu aplikácií v rôznych priemyselných odvetviach. Tento stroj poskytuje vynikajúcu kombináciu výkonu, efektivity a flexibilite na dosiahnutie vynikajúcich výsledkov v každodennej výrobnej praxi.

Podrobná špecifikácia stroja je uvedená v tabuľke Technické parametre.

Technické parametre

Rozmer stola 650 x 400 (mm)
Maximálne zaťaženie stola 300 (kg)
Maximálne otáčky vretena 12000 (15000, 24000) (ot/min)
Výkon vretena (maximálny/stacionárny) 13/3,7 (kW)
Krútiaci moment vretena (maximálny/stacionárny) 82,7/23,5 (N.m)
Cestovanie (X/Y/Z) 56 / 56 / 56 (m/min)
Rozjazdy na osiach X/Y/Z 550/400/300 (mm)
Počet nástrojov v zásobníku 21 (14) ( Dvojité rameno: 20, 24)
Maximálna dĺžka nástroja v zásobníku 240 (mm)
Maximálny priemer nástroja v zásobníku nástrojov Ø80/Ø80 (Dvojité rameno: Ø67/Ø125) (mm)
Kužeľ BBT30
Rýchlosť výmeny nástrojov 1,0 (sec)
Kapacita nádrže na triesky a chladiacu kvapalinu 220 (l)
Rozmery stroja (DxŠxV) 1640x2027x2655 (mm)
Hmotnosť stroja 2600 (kg)
Vplyvom neustáleho vývoja sa špecifikácia stroja môže bez upozornenia zmeniť.
