CNC horizontálne obrábacie centrum Hyundai WIA KH50G pre ťažké obrábanie

Stroj Hyundai WIA KH50G je robustný CNC horizontálne obrábacie centrum navrhnuté pre náročné aplikácie ťažkého obrábania stredne veľkých dielcov. Vďaka pevnej konštrukcii lôžka v tvare 'T', 'box' vedením vo všetkých osiach, výkonnému vretenu a modernému riadiacemu systému FANUC 31i-B alebo FANUC aj Smart Plus, ponúka ideálnu kombináciu výkonu, presnosti a dlhodobej spoľahlivosti.

CNC stroj KH50G sa vyznačuje jednoliatym liatinovým lôžkom s vysokou tuhosťou konštrukcie, efektívnym dvojpaletovým systémom s ‚shuttle' výmenníkom a špičkovým výkonom olejom chladeného vretena s dvojstupňovou prevodovkou. Táto kombinácia umožňuje produktívne a stabilné obrábanie aj tých najnáročnejších dielcov, či už ide o hrubovanie, tak aj o presné dokončovacie operácie.

Vďaka masívnemu rámu a stĺpu, ktorý efektívne odoláva teplotným zmenám, tvrdeným a brúseným klzným vedením vo všetkých osiach a veľkorysému zásobníku nástrojov umožňuje stroj KH50G efektívnu a stabilnú prevádzku aj v najnáročnejších podmienkach. Je ideálnou voľbou pre výrobcov pôsobiacich v oblasti ťažkého strojárstva, energetiky, automobilového priemyslu a výroby foriem, kde je kladený dôraz na maximálnu presnosť, tuhosť a efektivitu.

Popis produktu

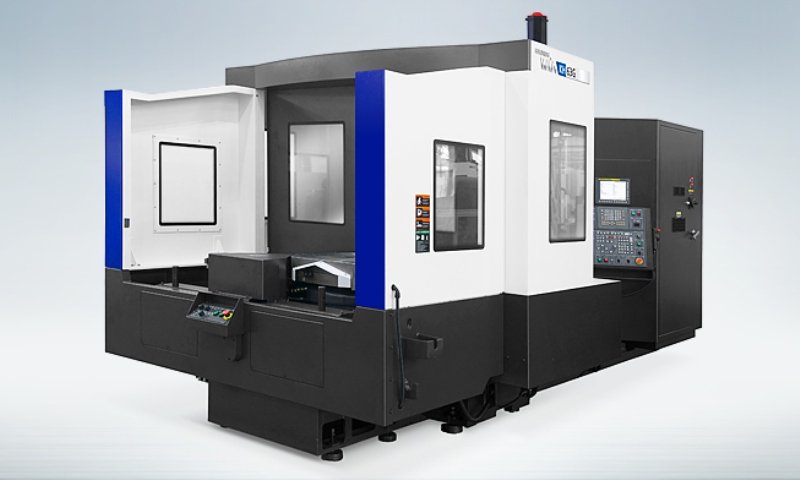

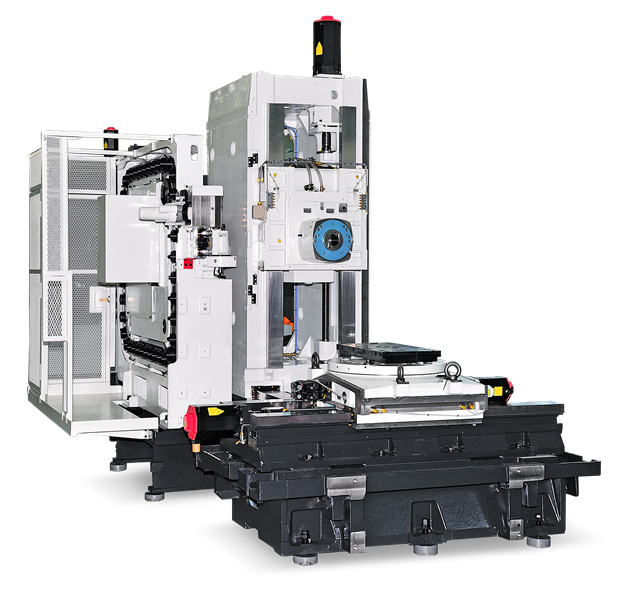

Robustná liatinová konštrukcia: Masívne, vysoké lôžko z jedného kusu liatiny rozložené v tvare ‚T' zaisťuje vysokú tuhosť a minimalizáciu vibrácií pri obrábaní. Pohyblivý stĺp osi Z zamedzuje trhanému pohybu pri rozjazde a efektívne odvádza teplo pre zaistenie maximálnej presnosti aj pri najťažšom obrábaní.
Tvrdené a brúsené klzné vedenia: Vedenie vo všetkých osiach je typu „box“, ktoré minimalizuje vibrácie pre dlhodobú presnosť a stabilitu. Vedenie osi Z je osadené vzduchovým vankúšom, ktorý znižuje zaťaženie vedenia a zaisťuje dlhodobú životnosť a opakovateľnosť. Vedenie osi Y má 8 dotykových plôch, ktoré veľmi dobre roznáša zaťaženie z vretena.

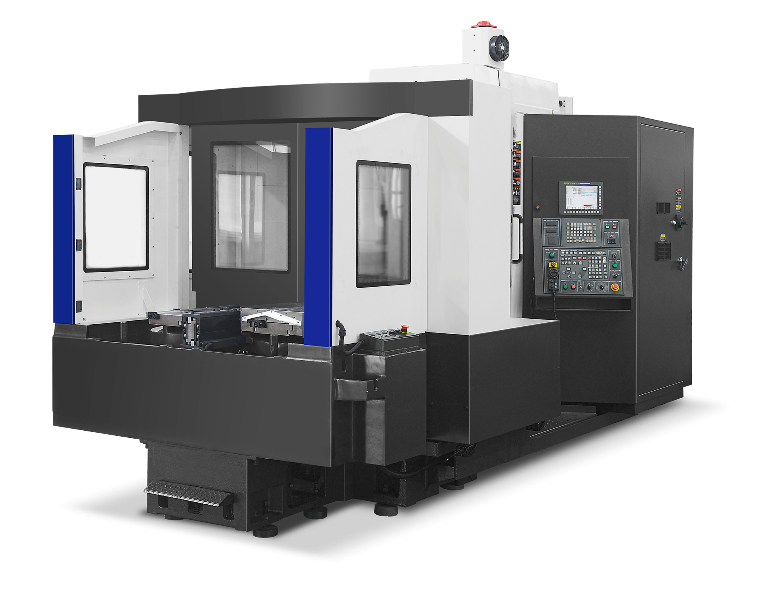

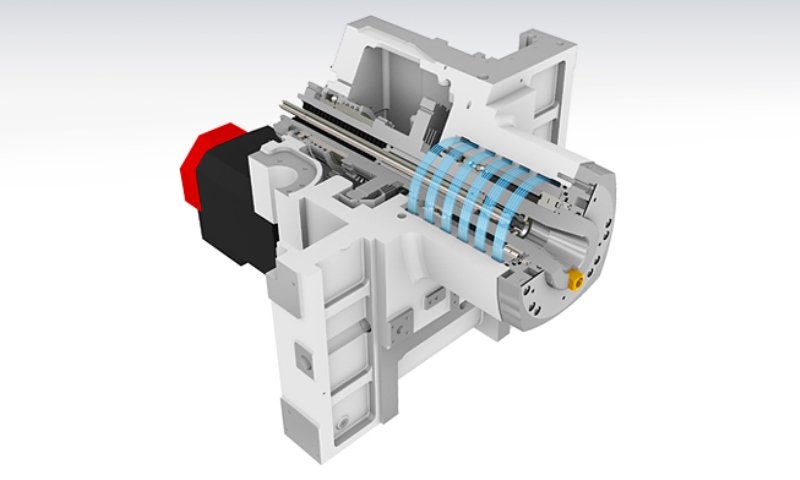

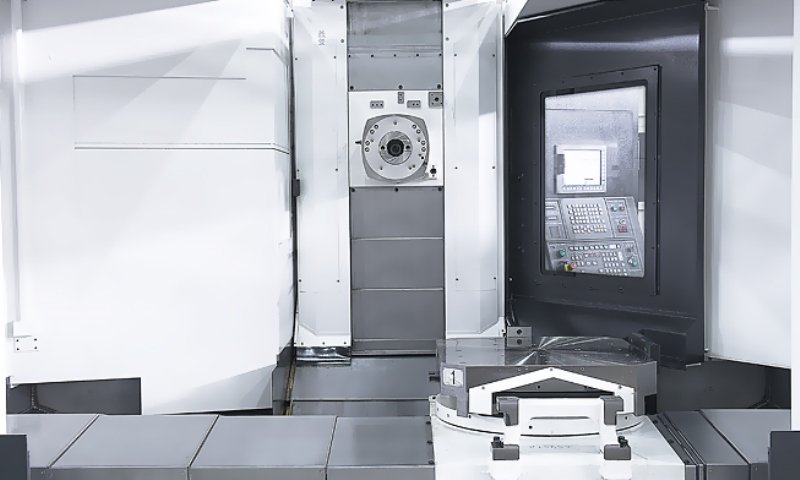

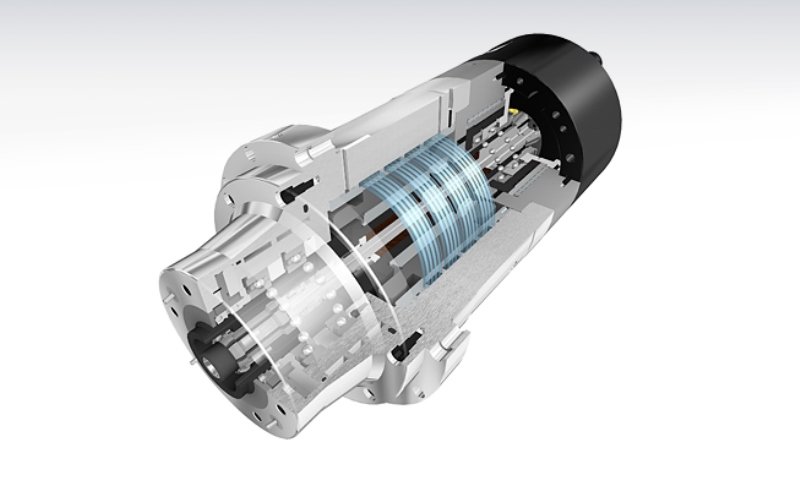

Výkonné vreteno s olejovým chladením a dvojstupňovou prevodovkou: Vreteno s rýchlosťou 4500 ot/min (opcia 8000 ot/min), výkonom až 22kW a vysokým krútiacim momentom až 1071 N.m vďaka dvojstupňovej prevodovke umožňuje efektívne hrubovanie aj dokončovacie operácie.
Dvojitý paletový ‚shuttle' systém pre maximálnu produktivitu: Bezpečne pripravujte obrobky na jednej palete, zatiaľ čo na druhej prebieha obrábanie – ideálne riešenie pre minimalizáciu prestojov a zvýšenie výrobnej kapacity.
Vysoká presnosť a dlhodobá stabilita: Široké klzné vedenia vo všetkých osiach, vreteno chladené olejom s kužeľom BBT50 a masívny rám prispievajú k udržaniu vysokej presnosti, opakovateľnosti a životnosti aj pri dlhodobom zaťažení.
Veľkorysý pracovný priestor: Rozjazdy osí X/Y/Z 960 × 705 × 650 mm a dve palety s rozmermi 500 × 500 mm umožňujú flexibilné obrábanie širokej škály dielcov strednej veľkosti až do hmotnosti 800 kg.

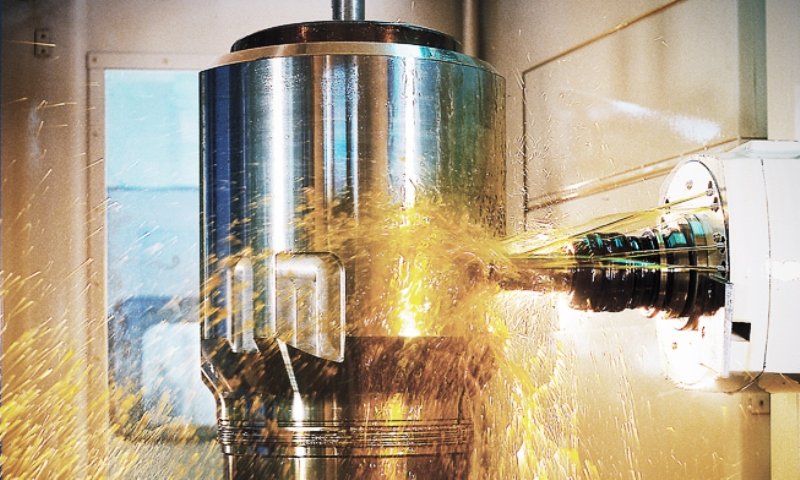

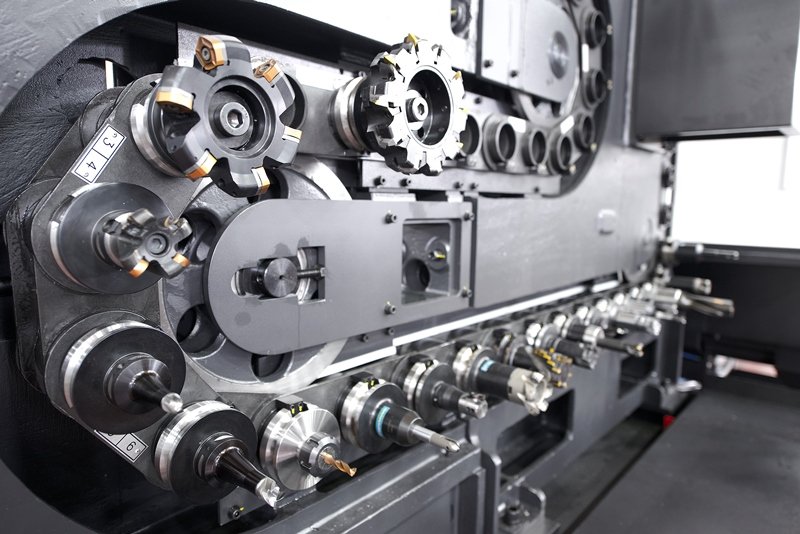

Rýchla a flexibilná výmena nástrojov: Zásobník až pre 120 nástrojov so systémom čistenia nástrojových držiakov a krátkou dobou výmeny 5,5 sekúnd podporuje plynulý výrobný proces s vysokou produktivitou. Stroj umožňuje upnutie veľkých a ťažkých nástrojov (Ø245 mm, dĺžka 400 mm, hmotnosť až 35 kg).

Podrobná špecifikácia stojana je uvedená v tabuľke Technické parametre.

Technické parametre

Riadiaci systém	FANUC 31i-B
Počet osí	3
Maximálne otáčky vretena	4500 (8000) (ot/min)
Výkon vretena (maximálny/stacionárny)	18,5/15 (22/15) (kW)
Krútiaci moment vretena (maximálny/stacionárny)	901/730 (1071/730) (N.m)
Rozjazdy na osiach X/Y/Z	760/705/650 (mm)
Pojazd (X/Y/Z)	20 / 20 / 20 (m/min)
Rozmer palety	2 x 500 x 500 (mm)
Maximálne zaťaženie palety	2x 800 (kg)
Rýchlosť výmeny paliet	26 (sec)
Počet nástrojov v zásobníku	40 (60, 90, 120)
Rýchlosť výmeny nástrojov	5,5 (sec)
Kužeľ	BT50 (BBT50)
Maximálna dĺžka nástroja v zásobníku	400 (mm)
Maximálny priemer nástroja v zásobníku nástrojov	Ø110/Ø245 (mm)
Kapacita nádrže na triesky a chladiacu kvapalinu	400 (l)
Rozmery stroja (DxŠxV)	3530x4815x3076 (mm)
Hmotnosť stroja	12000 (kg)
