CNC horizontálne obrábacie centrum Hyundai WIA KH6300 na ťažké obrábanie

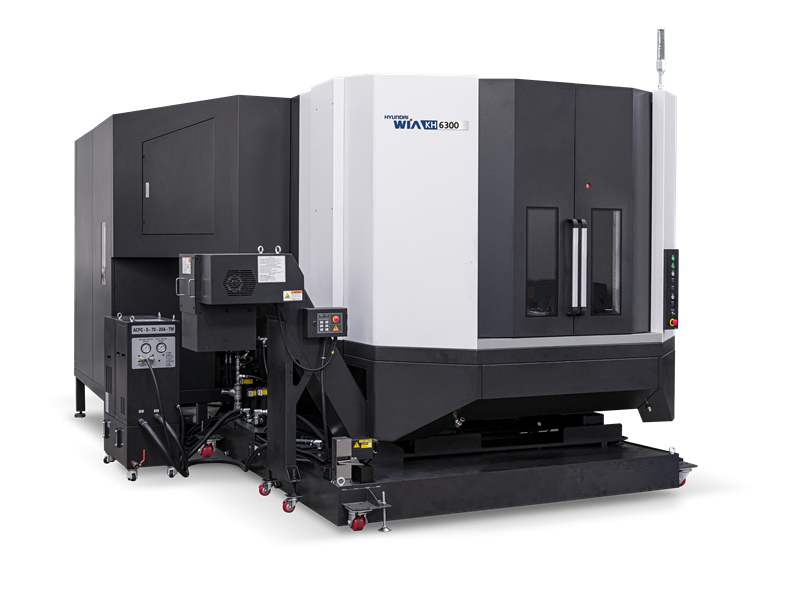

Stroj Hyundai WIA KH6300 je kompaktné, ale extrémne robustné CNC horizontálne obrábacie centrum, navrhnuté pre náročné aplikácie ťažkého obrábania stredne veľkých dielcov. Vďaka pevnej konštrukcii lôžka so stupňovitým usporiadaním (step-type bed), vysokému výkonu vretena a modernému riadiacemu systému FANUC 31i-B PLUS ponúka ideálnu kombináciu výkonu, presnosti a dlhodobej spoľahlivosti.
KH6300 spája vysokú tuhosť konštrukcie typu box-in-box, efektívny dvojpaletový systém a špičkový výkon olejom chladeného vretena s dvojstupňovou prevodovkou, čo umožňuje produktívne a stabilné obrábanie aj tých najnáročnejších dielcov.
Vďaka masívnemu rámu, zosilneným klzným vedeniam vo všetkých osiach a veľkorysému zásobníku nástrojov s najväčším nástrojom vo svojej triede umožňuje KH6300 efektívnu prevádzku aj v najnáročnejších podmienkach.
Je ideálnou voľbou pre výrobcov pôsobiacich v oblasti ťažkého strojárstva, energetiky, automobilového priemyslu a výroby foriem, kde je kladený dôraz na maximálnu presnosť a efektivitu.

Popis produktu

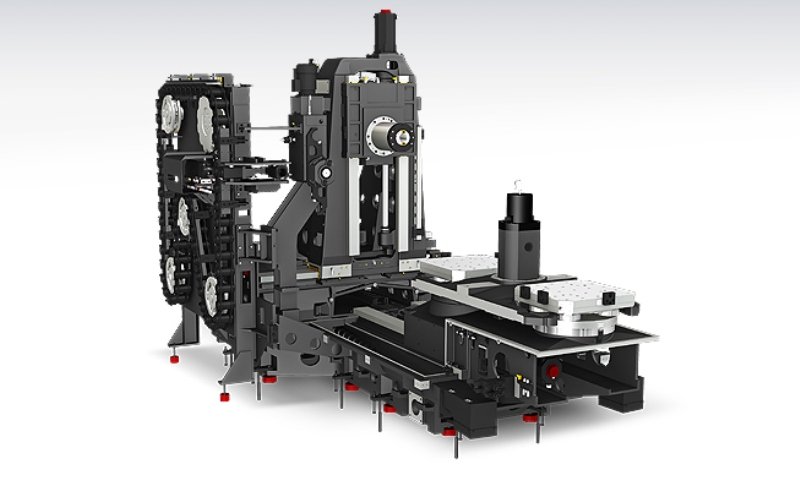

Tuhá konštrukcia box-in-box a stupňovitej lôžka: Optimalizované vedenie osí X, Y a Z s robustnou štruktúrou rámu a stupňovitým usporiadaním lôžka zaisťuje maximálnu tuhosť, minimalizáciu deformácií a teplotných distorzií počas ťažkého obrábania.

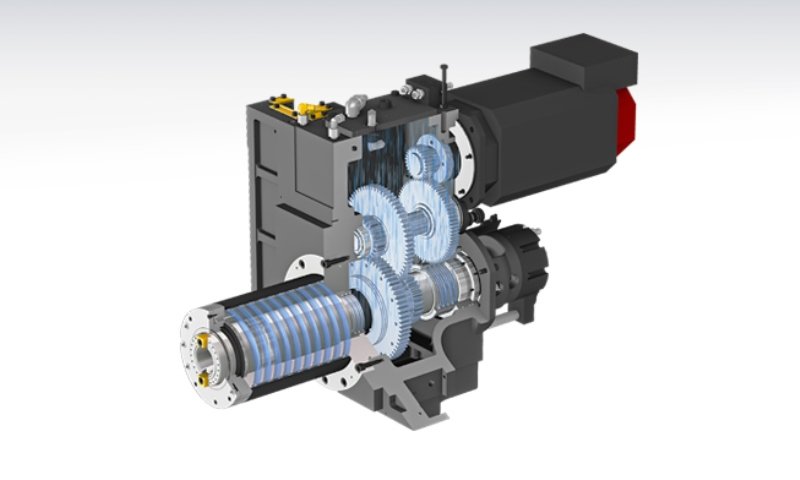

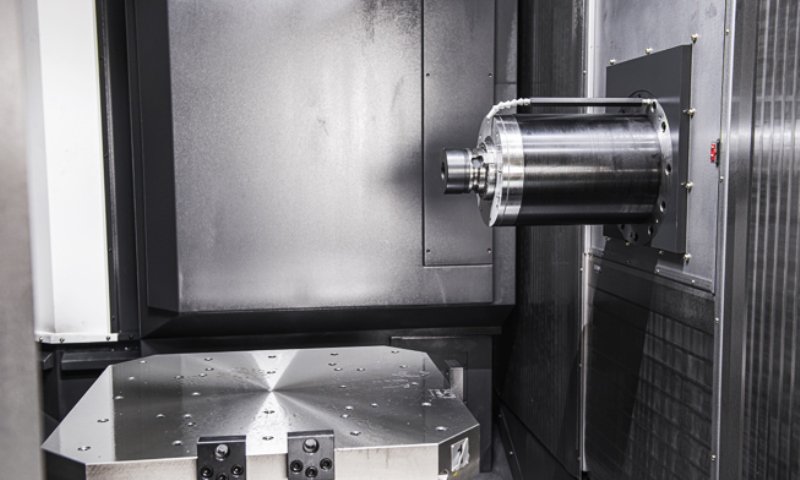

Výkonné vreteno s olejovým chladením: Vreteno s rýchlosťou 6000 ot/min (opcia 8000 ot/min), výkonom až 45 kW a vysokým krútiacim momentom až 2 193 N.m a vďaka dvojstupňovej prevodovke umožňuje efektívne hrubovanie aj dokončovacie operácie.

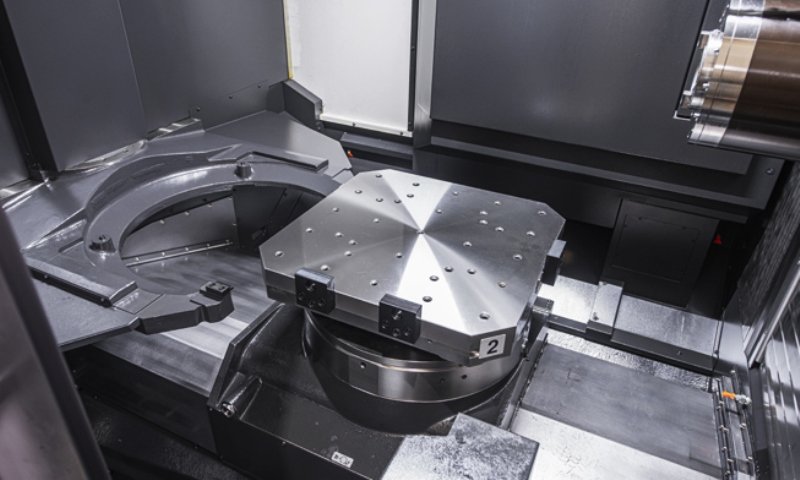

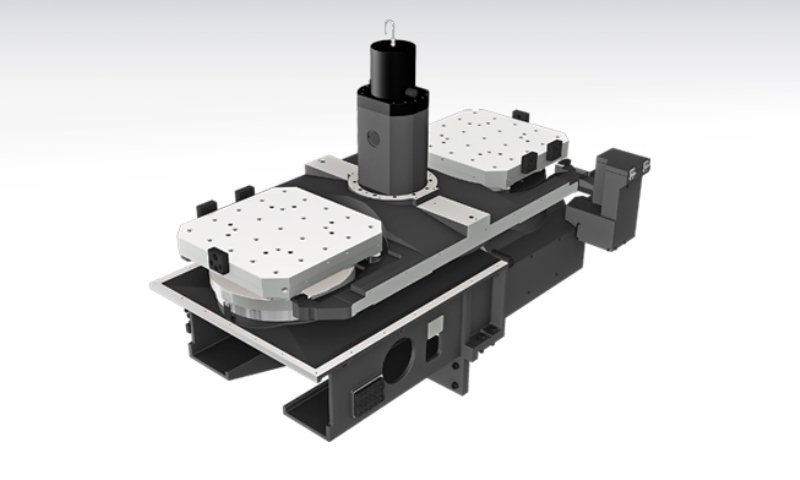

Dvojpaletový systém pre nepretržitú prevádzku: Obrobok je možné bezpečne pripraviť na jednej palete, zatiaľ čo na druhej prebieha obrábanie, čím výrazne zvyšujete efektivitu výroby a znižuje prestoje.
Vysoká presnosť a stabilita: Masívny rám, široké klzné vedenia a olejom chladené vreteno s kužeľom BBT50 zaisťujú dlhodobú presnosť, opakovateľnosť a vysokú životnosť aj pri náročných prevádzkových podmienkach.
Pracovný priestor optimalizovaný pre stredne veľké dielce: Rozjazdy osí X/Y/Z 1050 × 850 × 1000 mm a dve palety s rozmermi 630 × 630 mm umožňujú flexibilné obrábanie dielcov až do Ø1050 mm a výšky 1350 mm nad paletu.

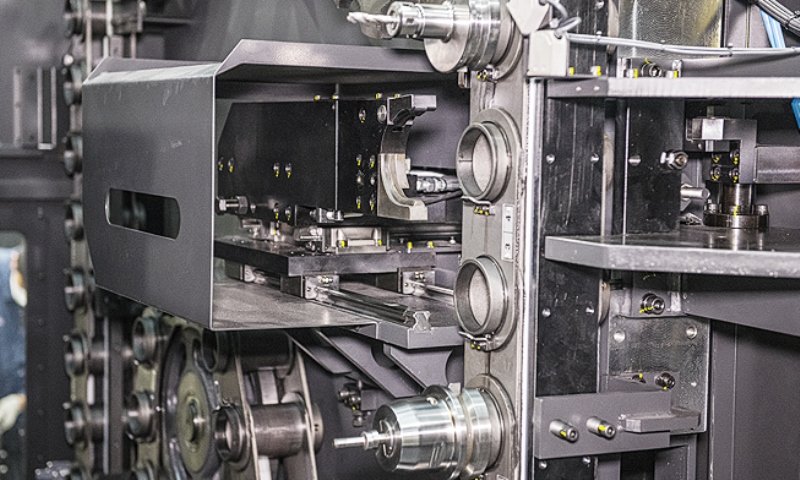

Flexibilná a rýchla výmena nástrojov: Zásobník až pre 240 nástrojov s rýchlou výmenou za 2,0 sekundy umožňuje efektívnu sériovú aj kusovú výrobu. Možnosť upnutia veľkých nástrojov (Ø320 mm, dĺžka až 630 mm, hmotnosť 30 kg) ďalej zvyšuje univerzálnosť stroja.

Hľadáte výkonné a spoľahlivé CNC riešenie pre ťažké obrábanie?

Hyundai WIA KH6300 je skvelou voľbou pre firmy, ktoré požadujú vysokú produktivitu, presnosť, robustnosť a flexibilitu pri obrábaní stredne veľkých a zložitých dielcov. Neváhajte nás kontaktovať pre viac informácií, individuálnu konfiguráciu stroja alebo ukážku jeho možností!

Podrobná špecifikácia stroja je uvedená v tabuľke Technické parametre.

Technické parametre

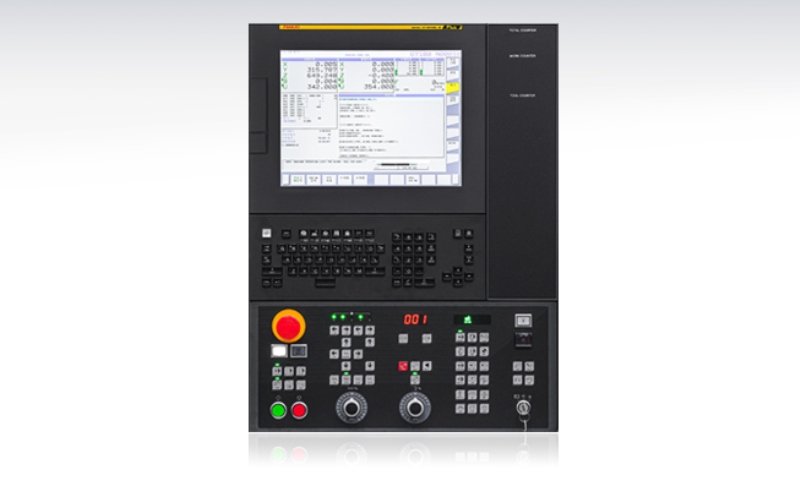

Riadiaci systém	FANUC 31i-B PLUS
Počet osí	3
Maximálne otáčky vretena	6000 (8000) (ot/min)
Výkon vretena (maximálny/stacionárny)	45/22 (35/22) (kW)
Krútiaci moment vretena (maximálny/stacionárny)	2193/1074 (1445/907) (N.m)
Rozjazdy na osiach X/Y/Z	1050/8501000 (mm)
Cestovanie (X/Y/Z)	30 / 30 / 30 (m/min)
Rozmer palety	2 x 630 x 630 (mm)
Maximálne zaťaženie palety	2x 1200 (kg)
Rýchlosť výmeny paliet	12 (sec)
Počet nástrojov v zásobníku	60 (90, 120, 150, 240)
Rýchlosť výmeny nástrojov	2 (sec)
Kužeľ	BBT50
Maximálna dĺžka nástroja v zásobníku	630 (mm)
Maximálny priemer nástroja v zásobníku nástrojov	Ø135/Ø320 (mm)
Kapacita nádrže na triesky a chladiacu kvapalinu	800 (l)
Rozmery stroja (DxŠxV)	3705x5839x3286 (mm)
Hmotnosť stroja	20500 (kg)
