Priaznivá cena
-
Stálice medzi strojmi HYUNDAI WIA
-
Jednoduchý a napriek tomu efektívny stroj
-
Rýchlosť, efektivita presnosť
-
Celistvé lôžko minimalizuje tepelné deformácie a zlepšuje stabilitu.
-
Presné LM vedenie sa rýchlosťou 30 m/min udržuje dlhodobo vysokú presnosť.
-

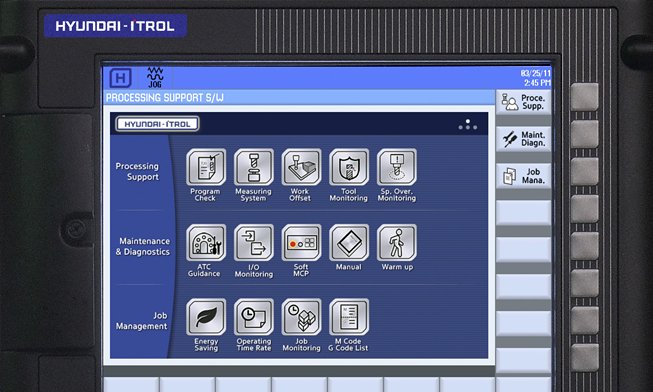

Ovládací panel je užívateľsky prívetivý, často s dotykovou obrazovkou, nástrojmi na riadenie operácií a internou podporou

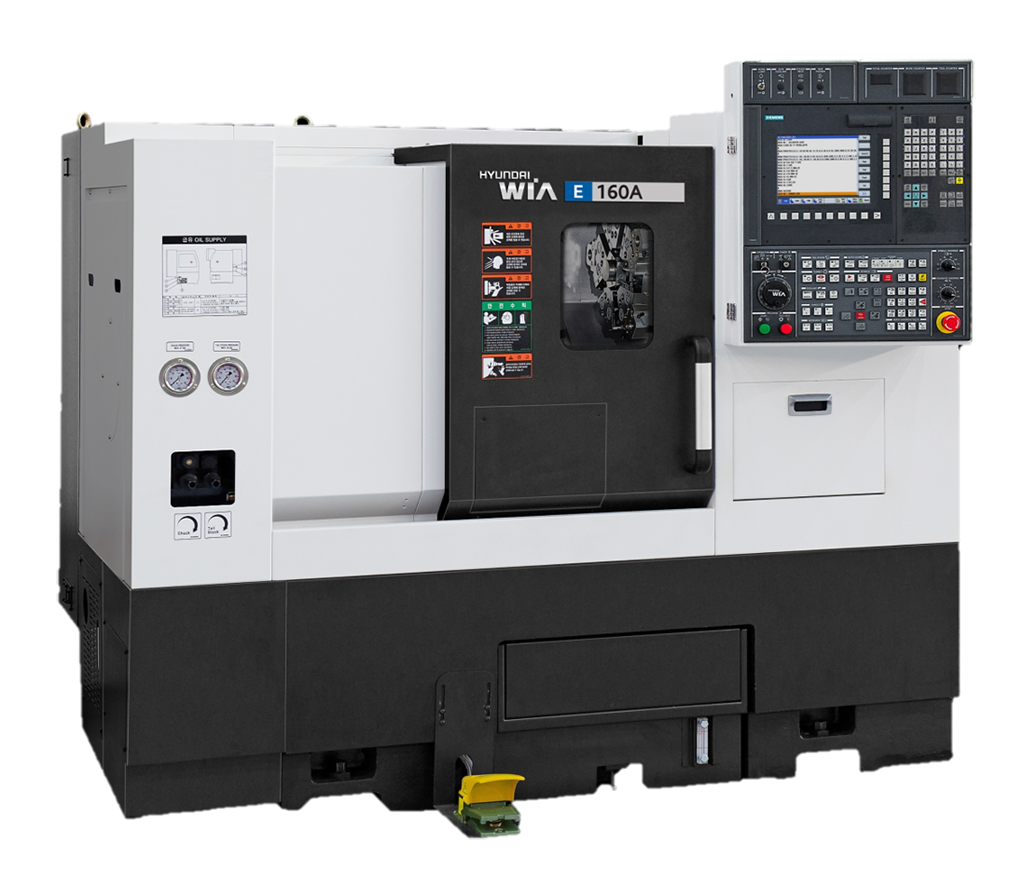

Hyundai WIA E160A je kompaktný a vysoko presný CNC sústruh, ktorý spadá do rady CNC sústruhov, ktoré sú súčasťou rozsiahleho portfólia obrábacích strojov Hyundai WIA. Tento rad je navrhnutý pre ekonomicky efektívnu výrobu a spolu s modelmi ako E160C, SE2200, KIT4500 a ďalšími, tvorí ucelenú ponuku pre zákazníkov hľadajúcich spoľahlivé a výkonné riešenie.
Hyundai WIA kladie dôraz na vlastný vývoj, výrobu a popredajný servis, čo zaručuje vysokú kvalitu a spoľahlivosť ich strojov po celom svete.
Popis produktu a kľúčové vlastnosti
Lože a celková tuhosť
- E160A má naklonené lôžko pod 45°, z jedného kusu, doplnené rebrovaním (štvorce + rúrky), čo výrazne znižuje vibrácie a zaisťuje vysokú tuhosť, čo prispieva ku kvalite obrábania.

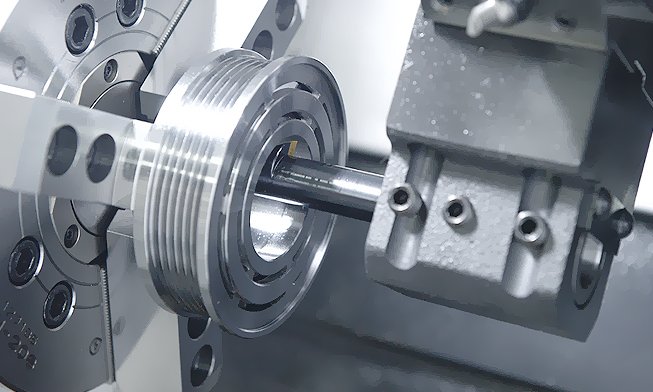

Pracovné rozmery a upínanie
- Stroj umožňuje obrábať materiál do priemeru cca 280 mm a dĺžky cca 300 mm. Upínacie skľučovadlo má priemer zhruba 6″.
Priechodnosť vretena
- Je umožnený prísun tyčového materiálu až s priemerom približne 45 mm.
Otáčky vretena
- Hlavné vreteno pracuje až do 6 000 ot./min. Pohon je riešený pomocou klinového remeňa.
Výkon a krútiaci moment
- Maximálny výkon motora dosahuje cca 11 kW, pri trvalej prevádzke 7,5 kW. Maximálny krútiaci moment je 70 Nm.

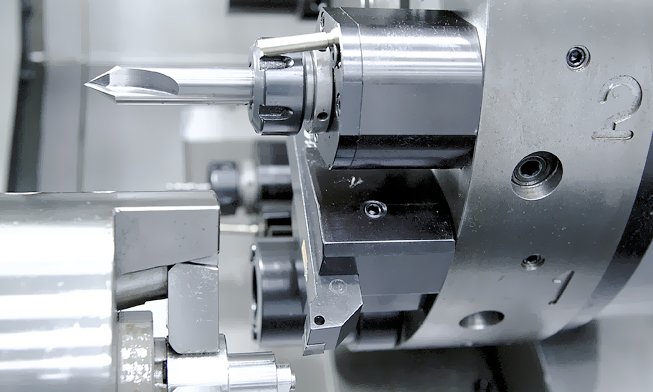

Posuvy osí a počet nástrojov
- Rozjazdy osí X/Z sú 165 mm a 330 mm. Revolver pojme až 12 nástrojov, pričom výmena nástroja medzi pozíciami je 0,1 s. Rýchloposuvy osí dosahujú rýchlosť 30 m/min.
Ďalšie konštrukčné výhody
- Celistvé lôžko minimalizuje tepelné deformácie a zlepšuje stabilitu.
- Presné LM vedenie sa rýchlosťou 30 m/min udržuje dlhodobo vysokú presnosť.
- Ovládací panel je užívateľsky prívetivý, často s dotykovou obrazovkou, nástrojmi na riadenie operácií a internou podporou.
Technické parametre
| Maximálny obežný priemer | 480 (mm) |
| Maximálny obrábaný priemer | 300 (mm) |
| Maximálna obrábaná dĺžka | 300 (mm) |
| Maximálny priemer tyče | 45 (mm) |
| Veľkosť skľučovadla | 6 (") |
| Výkon vretena (maximálny/stacionárny) | 11 (kW) |
| Krútiaci moment vretena (maximálny/stacionárny) | 70 (N.m) |
| Ukončenie vretena (štandardizované) | A2-5 |
| Otáčky vretena | 6000 (ot/min) |
| Rozjezd v osi X/Z | 165/330 (mm) |
| Rýchloposuvy v osi X/Z | 30/30 (mm) |
| Maximálny počet nástrojov | 12 (ks) |
| Rýchlosť indexovania revolvera (od nástroja k nástroju) | 0,1 (sec) |
| Kapacita nádrže na triesky a chladiacu kvapalinu | 130 (l) |
| Rozmery stroja (DxŠxV) | 1940x1660x1602 (mm) |
| Hmotnosť stroja | 2400 (kg) |
Špecifické vlastnosti stroja a výrobcu
Na stiahnutie
Alternativní produkty
HYUNDAI WIA E160C
Priemer skľučovadla 8"
Maximálny priemer tyče 51 mm
CNC sústruh Hyundai WIA KIT4500
Priemer skľučovadla 6"
Maximálny priemer tyče 51 mm
Hyundai WIA SE2600LSY - CNC sústružnícke centrum s predĺženým...
Priemer skľučovadla 10" / 6"
Maximálny priemer tyče 81 / 51 mm
Ihneď na dodanie
Showroom CZ
Sklad EU
Související produkty
RoboStack Easy
Navýšenie efektivity výroby a doplnkových procesov
Zrýchlenie návratnosti investície do technológie
Užívateľsky jednoduché ale profesionálne riešenie robotizácie pomocou mobilnej robotickej bunky
Doskový zásobník s výmenným rastrom kusov
Variabilná...
Novinka
Ihneď na dodanie

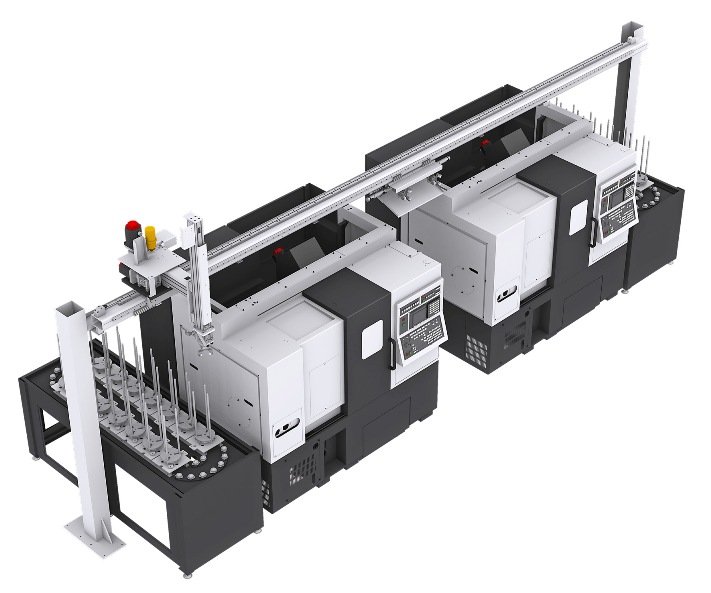

RoboStack
