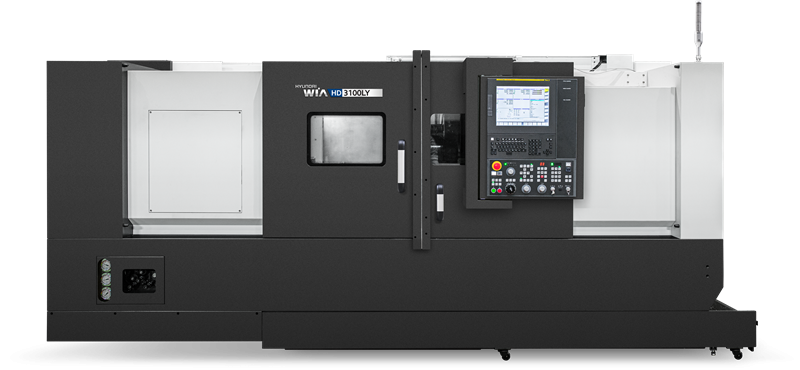

SÚSTRÚH S „Y“ OSOU A BOX SPRIEVODCA PRE VEĽKÉ ÚBERY A PRESNÉ DOKONČOVACIE OPERÁCIE

  • Zväčšené presné vedenie suportov pre ťažké obrábanie. (Box guideways)
  • Liatinový základ so sklonom lôžka 30° pre vysokú tuhosť, je vyrobený ako jednodielny.
  • Zušľachtenie liatinového základu pre minimalizáciu tepelného posunu.

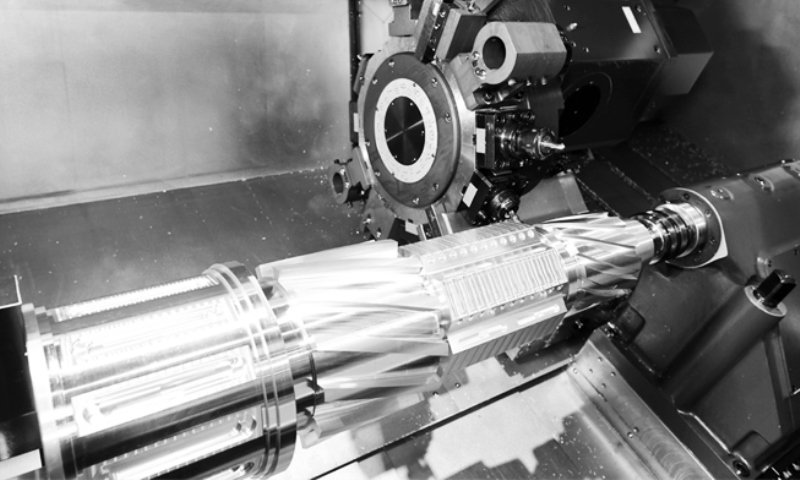

  • Predĺžené zosilnené lôžko umožňuje obrobiť dlhé hriadele s možnosťou podoprenia robustným koníkom s výsuvnou pinolou.
  • Sústružnícko-frézovacia viac operačná prevádzka s BMT revolverom, osi X-Y s najtuhším klinovým riešením pohybu osi „Y“.
  • Vynikajúci rýchloposuv 30 m/min [1181 ot./min] (os Z).
  • Ergonomické zvýšenie pre pohodlný prístup obsluhy ku skľučovadlu a ovládanie stroja.
  • Vysoká hmotnosť stroja s malou zástavbou, vynikajúcim remeselným prevedením detailov predurčuje stroj na dlhodobé nasadenie vo všetkých najnáročnejších prevádzkach.
  • V rámci predpredajnej prípravy CNC stroja nahrávame najnovší dostupný softvér a to vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.

Popis produktu

  • CNC sústruhy radu HD s osou „Y“ sú vhodné pre všetky druhy obrábania v danom rade veľkosti stroja.
  • Vylepšené užívateľské pohodlie s najnovším riadiacim systémom FANUC, prípadne SIEMENS.
  • Stroje HYUNDAI WIA radu HD sú obľúbené v ČR av Európe kvôli možnosti grafického programovania, za použitia veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora, slúži grafická prehľadná simulácia.
  • Najväčší BMT revolver vo veľkostnej triede strojov HD umožňuje jednoduché veľmi pevné upnutie pevných nástrojov a poháňaných držiakov nástrojov.
  • Do robustného BMT revolvera s rýchlou indexáciou, (0,2s) je možné naraz upnúť 12 (24) pevných alebo poháňaných nástrojov (všetky polohy sú poháňané).
  • Stroj je vybavený hydraulickým koníkom s výsuvnou pinolou vhodný aj pre vysoké hmotnosti výrobkov so zvýšením axiálnym prítlakom, ktorý spoľahlivo eliminuje vibrácie.
  • Vysoká tuhosť celkovo žíhaného liatinového lôžka, zosilnené uloženie vretena a suportov skracuje výrobné časy, eliminuje vibrácie, a tým zvyšuje životnosť nástrojov.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny priemer obežnej dráhy 800 (mm)
Maximálny obrábaný priemer 420 (mm)
Maximálna obrábaná dĺžka 1280 (mm)
Maximálny priemer tyče 102 (mm)
Veľkosť skľučovadla 12 (")
Otáčky vretena 2800 (ot/min)
Výkon vretena (maximálny/stacionárny) 26/18,5 (kW)
Krútiaci moment vretena (maximálny/stacionárny) 1051/672 (N.m)
Ukončenie vretena (štandardizované) A2-11
Rozjazdy na osiach X/Y/Z 265/120(±60)/1350 (mm)
Rýchloposuvy v osiach X/Y/Z 24/10/30 (m/min)
Počet pozícií v revolveri 12 (ks)
Typ držiakov nástrojov BMT65
Výkon poháňaného nástroja (maximálny/stacionárny) 5,5/3,7 (kW)
Krútiaci moment poháňaného nástroja (maximálny/ustály) 70/35,4 (kW)
Rýchlosť indexovania revolvera (od nástroja k nástroju) 0,2 (sec)
Otáčky poháněného nástroje (plynule řízené) 5000 (ot/min)
Hmotnosť stroja 7400 (kg)
Rozmery stroja (DxŠxV) 4404x2085x2022 (mm)
Vzhľadom na neustály vývoj sa špecifikácie stroja môžu zmeniť bez predchádzajúceho upozornenia.
