SÚSTRUH S „Y“ OSOU, PROTIVRETENOM A BOX GUIDEWAYS PRE VEĽKÉ ÚBERY A PRESNÉ DOKONČOVACIE OPERÁCIE

  • Zväčšené presné vedenie suportov pre ťažké obrábanie (Box guideways)
  • Liatinový základ so sklonom lôžka 30° pre vysokú tuhosť, je vyrobený ako jednodielny.
  • Zušľachtenie liatinového základu pre minimalizáciu tepelného posunu.
  • Sústružnícko-frézovacia viac operačná prevádzka s BMT revolverom, osi X-Y s najťažším klinovým riešením pohybu osi „Y“.
  • Vynikajúci rýchloposuv 30 m/min [1181 ot./min] (os Z).
  • Ergonomické zvýšenie pre pohodlný prístup obsluhy ku skľučovadlu a ovládanie stroja.
  • Vysoká hmotnosť stroja s malou zástavbou, vynikajúcim remeselným prevedením detailov predurčuje stroj na dlhodobé nasadenie vo všetkých najnáročnejších prevádzkach.
  • Vreteno je uložené do kombinácie valčekových a guličkových ložiskových sád s kosouhlým stykom, ktoré dosahujú vynikajúci výkon aj pri vysokých záťažiach vretena.
  • V rámci predpredajnej prípravy CNC stroja nahrávame najnovší dostupný softvér a to vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.

Popis produktu

  • CNC sústruhy radu HD s osou „Y“ sú vhodné pre všetky druhy obrábania v danom rade veľkosti stroja.
  • Vylepšené užívateľské pohodlie s najnovším riadiacim systémom FANUC, prípadne SIEMENS.
  • Stroje HYUNDAI WIA radu HD sú obľúbené v SR av Európe kvôli možnosti grafického programovania, za použitia veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora, slúži grafická prehľadná simulácia.

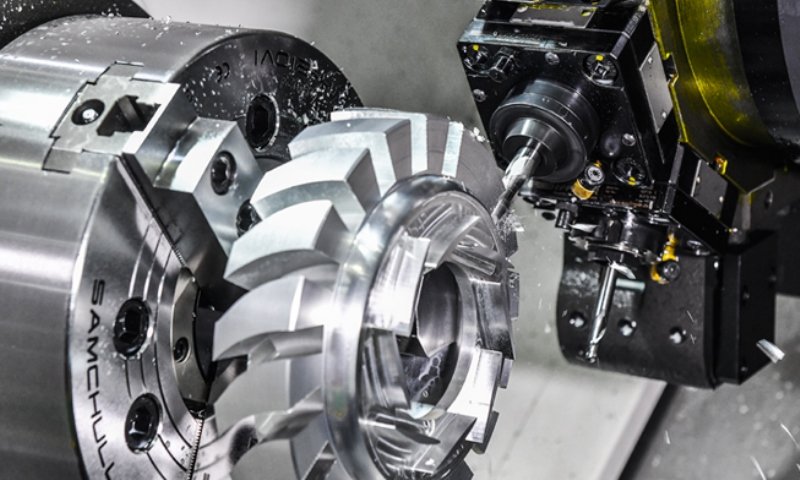

  • Najväčší BMT revolver vo veľkostnej triede strojov HD umožňuje jednoduché veľmi pevné upnutie pevných nástrojov a poháňaných držiakov nástrojov.
  • Do robustného BMT revolvera s rýchlou indexáciou, (0,2s) je možné naraz upnúť 12 (24) pevných alebo poháňaných nástrojov (všetky polohy sú poháňané).

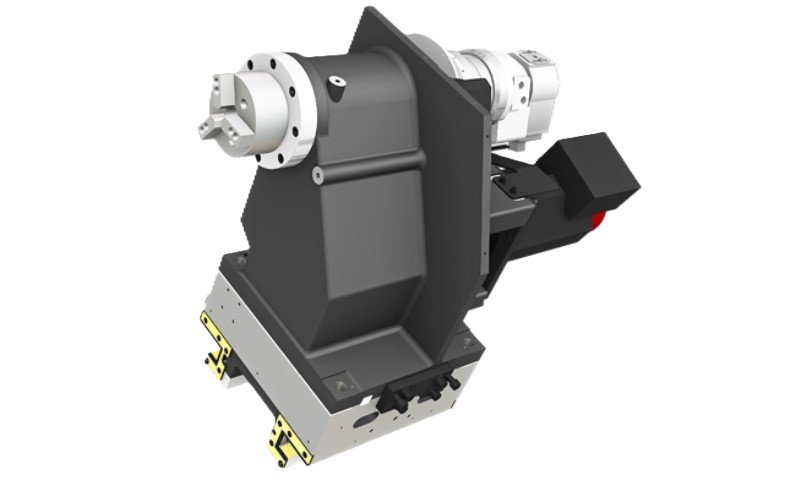

  • Protivreteno vo veľkosti 6“ (169mm) s veľkým priechodom pre tyčový materiál (Ø51mm) a plnou C-osou umožňuje užívateľské pohodlie pri výrobe veľmi zložitých dielov bez ručného prepínania a zastavovania vretien, alebo stroja.
  • Vysoká tuhosť celkovo žíhaného liatinového lôžka, zosilnené uloženie vretena a suportov skracuje výrobné časy, eliminuje vibrácie, a tým zvyšuje životnosť nástrojov.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny priemer obežnej dráhy 800 (mm)
Maximálny obrábaný priemer 420 (mm)
Maximálna obrábaná dĺžka 760 (mm)
Maximálny priemer tyče 81 / 51 (mm)
Veľkosť skľučovadla 10 (")
Veľkosť skľučovadla na protivretene 6 (")
Otáčky vretena 3500 (ot/min)
Otáčky protibežného vretena 4500 (ot/min)
Výkon vretena (maximálny/stacionárny) 26/18,5 (kW)
Výkon protivretena (maximálny/stacionárny) 7,5/5,5 (kW)
Krútiaci moment vretena (maximálny/stacionárny) 734/522 (N.m)
Krútiaci moment na protivretene (maximálny/stacionárny) 85/47 (N.m)
Ukončenie vretena (štandardizované) A2-8
Ukončenie protivretena (štandardizované) A2-5
Pojazd X/Y 265/120 (±60) (mm)
Pojazd Z/ZB 830/830 (mm)
Odchod osi X/Y 24/10 (mm)
Začiatok v osi Z/ZB 30/30 (mm)
Počet pozícií v revolveri 12 (ks)
Typ držiakov nástrojov BMT65P
Výkon poháňaného nástroja (maximálny/stacionárny) 5,5/3,7 (kW)
Krútiaci moment poháňaného nástroja (maximálny/ustály) 70/35,4 (kW)
Indexácia vretena (osi "C") 0,001 (°)
Otáčky poháněného nástroje (plynule řízené) 5000 (ot/min)
Hmotnosť stroja 6300 (kg)
Rozmery stroja (DxŠxV) 3630x1910x1960 (mm)
Vzhľadom na neustály vývoj sa špecifikácie stroja môžu zmeniť bez predchádzajúceho upozornenia.
