CNC sústružnícke centrum s poháňanými nástrojmi

• Výkon a precíznosť pre ťažké obrábanie

• Vysoká tuhosť a stabilita (váha stroja 6500kg)

• Univerzálne použitie stroja

• Stabilné a výkonné vreteno

• Najväčší revolver vo svojej triede pre držiaky nástrojov BMT65

CNC stroje WIA sú vyrobené spoločnosťou HYUNDAI WIA s dlhodobou skúsenosťou a najnovšími technológiami, ktoré maximalizujú produktivitu so zachovaním vysokej presnosti a stability.

Hyundai WIA kladie veľký dôraz na technologické inovácie, aby si udržal pozíciu lídra v oblasti CNC strojov. Ich hlavné snahy sa sústredia na štyri kľúčové oblasti: presnosť, stabilitu, produktivitu a automatizáciu.

Spoločnosť Hyundai WIA sa aktívne podieľa na vývoji a implementácii riešení pre Priemysel 4.0 a „Smart Factory“. Vďaka tomu sú stroje navrhnuté s ohľadom na jednoduchú integráciu s robotickými systémami. Sú vybavené potrebnými rozhraniami a softvérom (napr. cez M-funkcie a I/O komunikáciu), ktoré umožňujú bezproblémovú komunikáciu s robotickými bunkami.

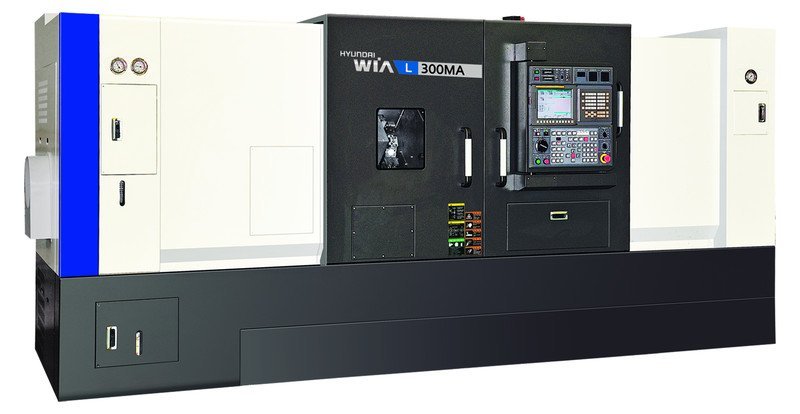

CNC sústruh Hyundai WIA L300MA je robustné sústružnícke centrum navrhnuté po maximálnu efektivitu pri ťažkom obrábaní aj na dosahovanie vysokej presnosti. Vďaka stabilnému revolveru s najväčšími držiakmi BMT65 vo svojej triede, poháňaným nástrojmi a plynulo polohovanou osou „C“ umožňuje stroj komplexné obrobenie aj veľkých a tvarovo zložitých výrobkov s dôrazom na vysokú presnosť, kvalitu povrchov a dlhšiu životnosť nástrojov.

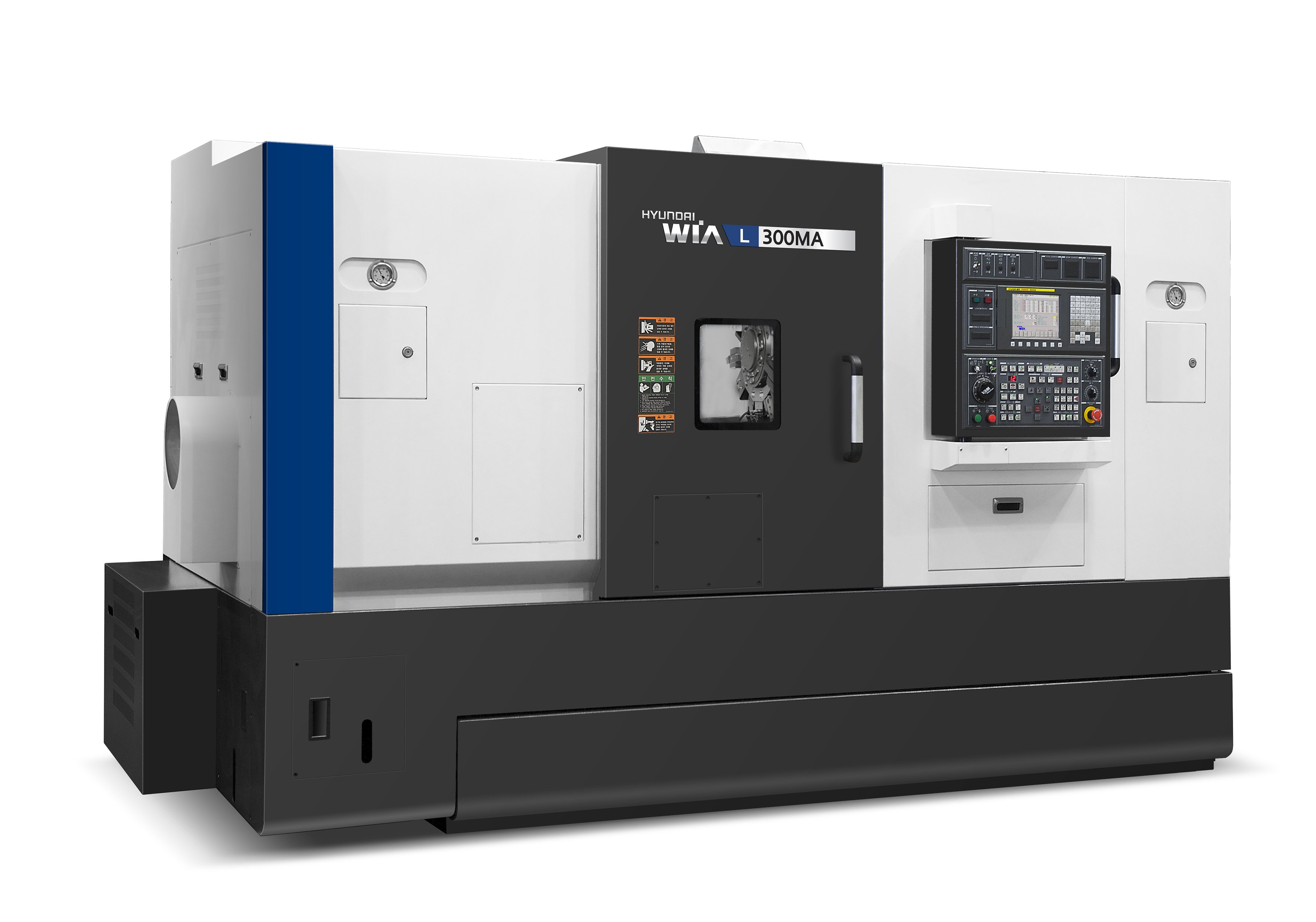

Sústružnícke centrum HYUNDAI WIA L300MA je výkonný horizontálny CNC sústruh, ktorý bol navrhnutý pre precízne a efektívne obrábanie ťažkých a rozmerných súčastí. Vďaka svojej robustnej konštrukcii a moderným technológiám predstavuje ideálne riešenie pre náročné aplikácie v priemyselnej výrobe, ktoré vašu produktivitu posunú na vyššiu úroveň.

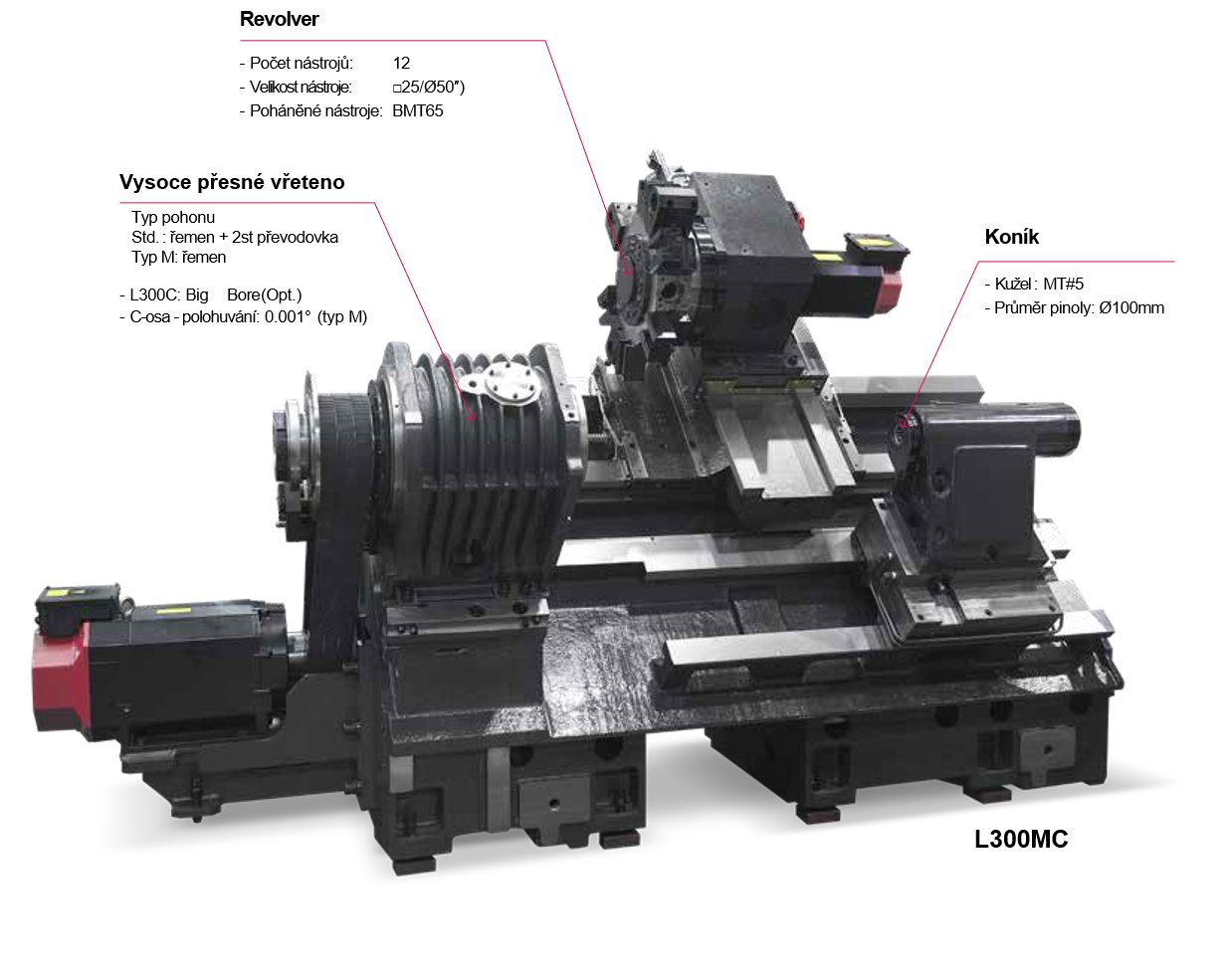

Masívne jednodielne liatinové lôžko

• Stroj je postavený na robustnom lôžku, odliatom z jedného kusu, ktoré je tepelne spracované na elimináciu pnutia.
• Táto konštrukcia minimalizuje vibrácie, zaisťuje vynikajúce tlmiace vlastnosti a garantuje dlhodobú geometrickú stabilitu aj pri veľkých úberoch materiálu.

Klzné vedenie (Box-in-Box)

• Konštrukcia pojazdov (vedenie) osí CNC strojov je kľúčová pre dosiahnutie presnosti a stability obrábacieho procesu. Pri vysoko výkonných a presných strojoch, ako je CNC sústruh Hyundai WIA L300MA, sa používajú zväčšené vodiace plochy na vedenie osí. Tieto plochy prenášajú všetky sily, ktoré vznikajú počas obrábania, a ich robustnosť je nevyhnutná na potlačenie vibrácií a udržanie geometrickej presnosti.

Stabilné a výkonné vreteno

• Uloženie vretena je dôležitou súčasťou konštrukcie CNC stroja, ktorá zásadne ovplyvňuje jeho presnosť, tuhosť a výkon. Pri sústruhoch, ako je L300 séria, je použité robustné riešenie navrhnuté tak, aby odolávalo silám vznikajúcim pri veľmi ťažkom obrábaní a zaistilo maximálnu stabilitu.Konfigurácia uloženia do presných dvojradových ložísk s kosouhlým stykom zaisťuje extrémnu stabilitu aj pri extrémne veľkých úberoch materiálu bez straty presnosti.
• Pre plnohodnotné využitie poháňaných nástrojov je vreteno vybavené „C“ osou s malým inkrementom polohovania 0,001°, a výkonnou hydraulickou brzdou, ktorá udržuje stabilné vreteno bez mikrovibrácií aj pri tvarovom frézovaní.

Revolverová hlava s vysokou presnosťou polohovania

• Najväčší BMT (12-polohový) revolver vo veľkostnej triede strojov L300 série umožňuje jednoduché a presné polohovanie. Systém držiakov nástrojov BMT65 ponúka veľmi robustné a presné upnutie nástroja, čo minimalizuje vibrácie a zaisťuje vysokú presnosť obrábania, a to aj pri veľkom zaťažení. Vysoký výkon (5,5/3,7kW) a krútiaci moment (35/23,5N.m) poháňaných nástrojov umožňuje vykonávať plnohodnotné frézovacie, vŕtacie a závitovacie operácie s vysokou efektivitou.
• Stroj tak bez problémov zvládne obrábať poháňanými nástrojmi aj tvrdšie materiály a vykonávať operácie, ktoré by inak vyžadovali samostatné frézovacie centrum.

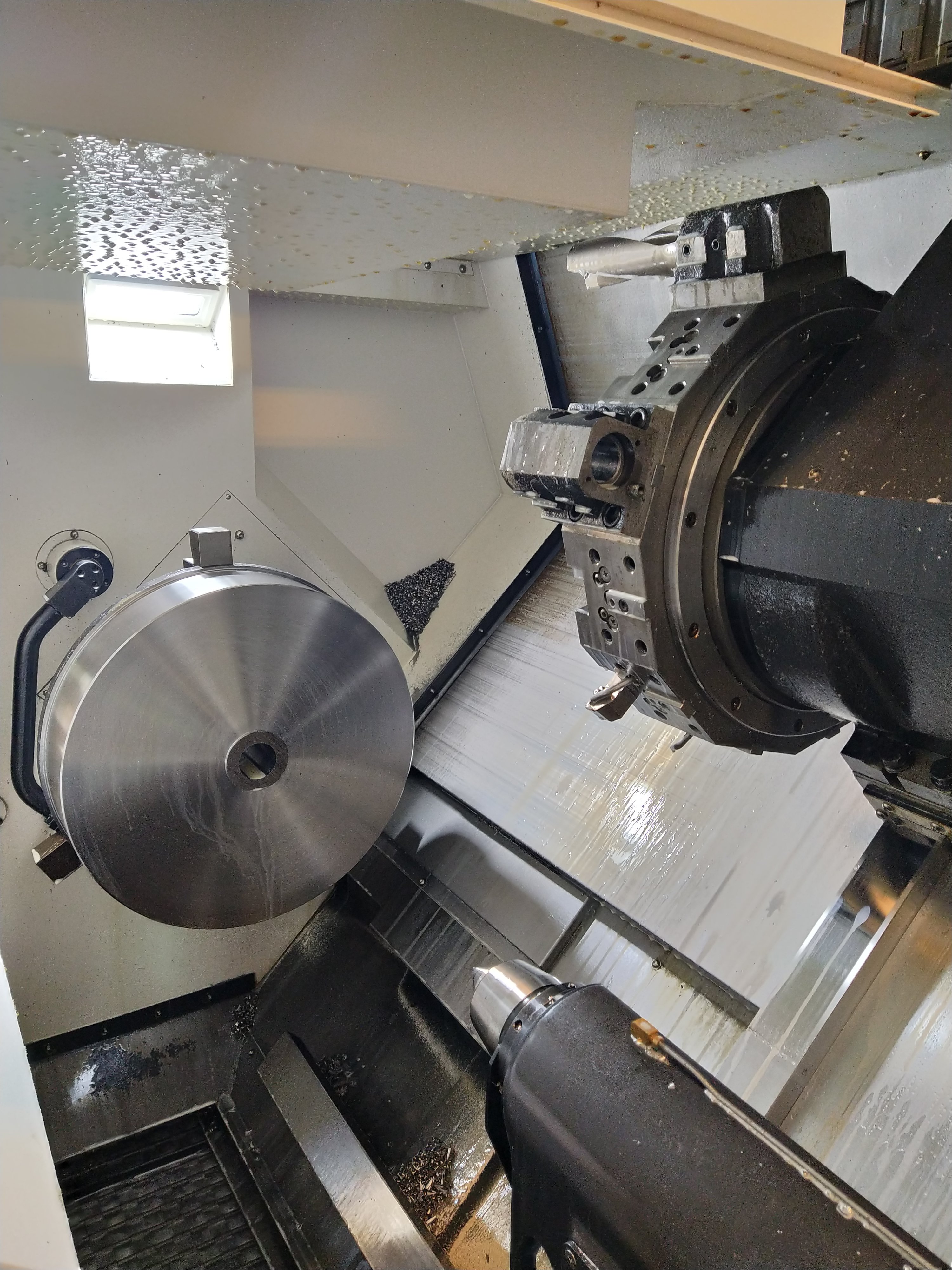

Robustný koník

• Na bezpečné obrábanie dlhých hriadeľov a ťažkých obrobkov je stroj vybavený masívnym koníkom s vysokou tuhosťou. Koník sa pohybuje po kalenom klznom vedení, ktoré zvyšuje stabilitu v celej dĺžke obrábania. V ponuke je taktiež plne automatický koník, ktorý sa ľahko ovláda v programe, vrátane automatického hydraulického spevnenia celého tela koníka.
• Výsuv pinoly s vysokou prítlačnou silou (možnosť užívateľsky regulovať silu prítlaku) je tiež plne ovládaný programom.

Vysoká spoľahlivosť riadiaceho systému

• CNC sústruh L300MA je vybavený najmodernejším riadiacim systémom Fanuc, alebo Siemens, ktorý predstavuje spoľahlivé a výkonné riešenie pre moderné CNC stroje, ktoré vyžadujú jednoduché, rýchle a komplexné ovládanie.
• Jednoduché ovládanie a užívateľsky prívetivé prostredie umožňuje stroj využiť aj na malosériovú, alebo kusovú výrobu.
