Vysoká tuhosť konštrukcie vďaka FEM analýze
-
Výkonné vreteno s kužeľom BBT40 – vysoká presnosť a životnosť nástrojov
-
Automatický zásobník nástrojov až 40 pozícií, rýchla a spoľahlivá výmena
-
Možnosť rozšírenia o 4. a 5. os, ideálna pre komplexné dielce
-
Energeticky úsporná prevádzka vďaka systému ESS
-
Pripravené na robotickú integráciu a automatizáciu výroby

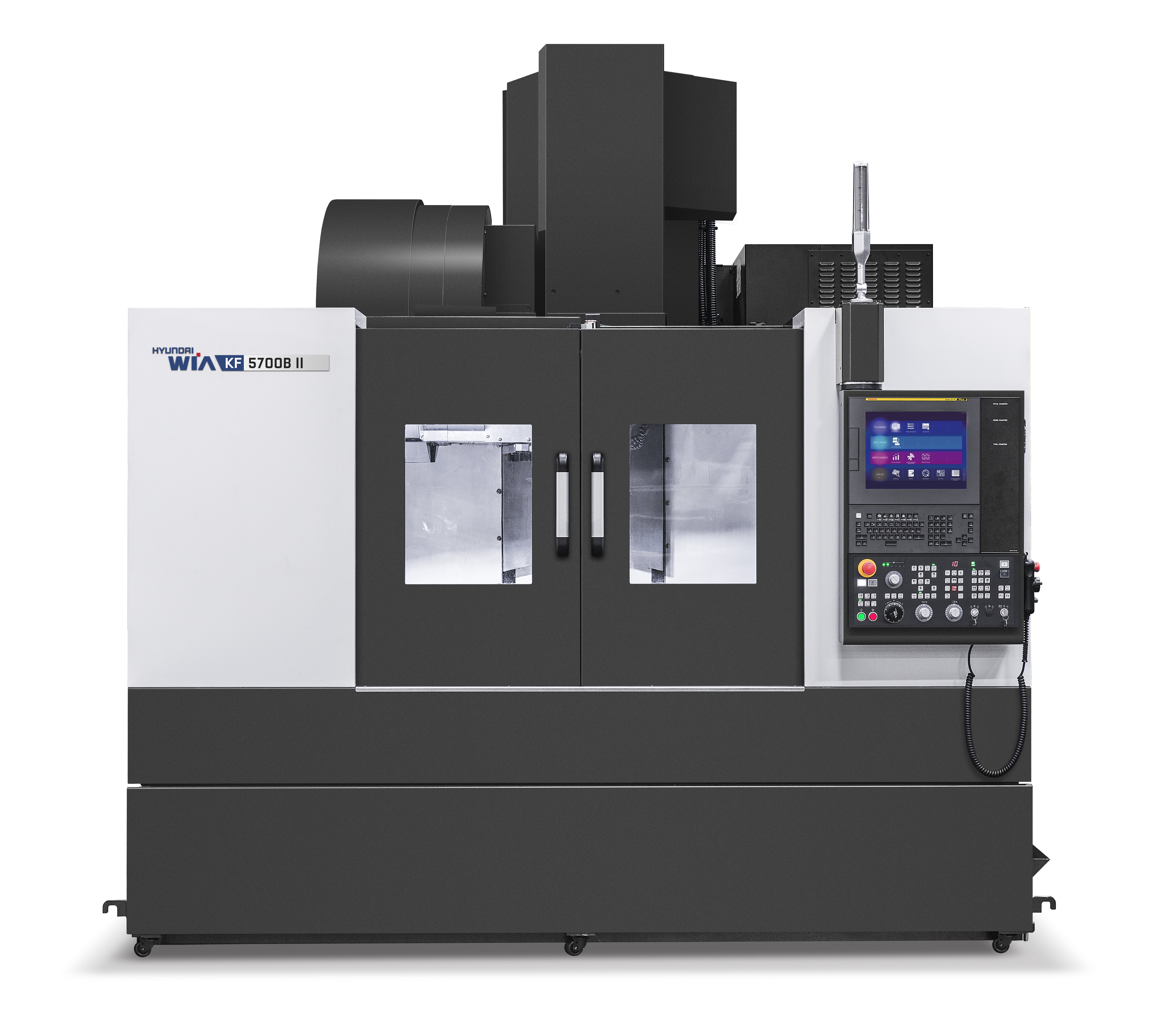

Stroj HYUNDAI WIA KF5700B II je súčasťou KF-B II Series - Heavy Duty Vertical Machining Centers od renomovaného výrobcu HYUNDAI WIA, jedného z popredných svetových výrobcov CNC obrábacích strojov. Rad je navrhnutý s dôrazom na vysokú tuhosť, spoľahlivosť a produktivitu v rôznych priemyselných aplikáciách – od všeobecného obrábania až po náročné výrobné linky.
Popis produktu a kľúčové vlastnosti řady KF II
Vertikálne obrábacie centrum KF5700B II od HYUNDAI WIA je ťažko konštruovaný CNC stroj navrhnutý pre robustné a spoľahlivé obrábanie náročných dielcov. Vďaka kombinácii vysokej tuhosti, efektívneho odvodu triesok a moderného riadenia je ideálny pre sériovú výrobu aj ťažké operácie v priemyselnom prostredí.

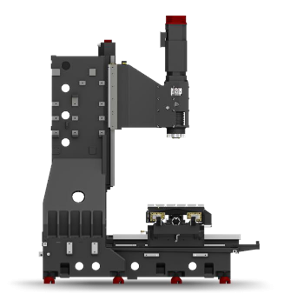

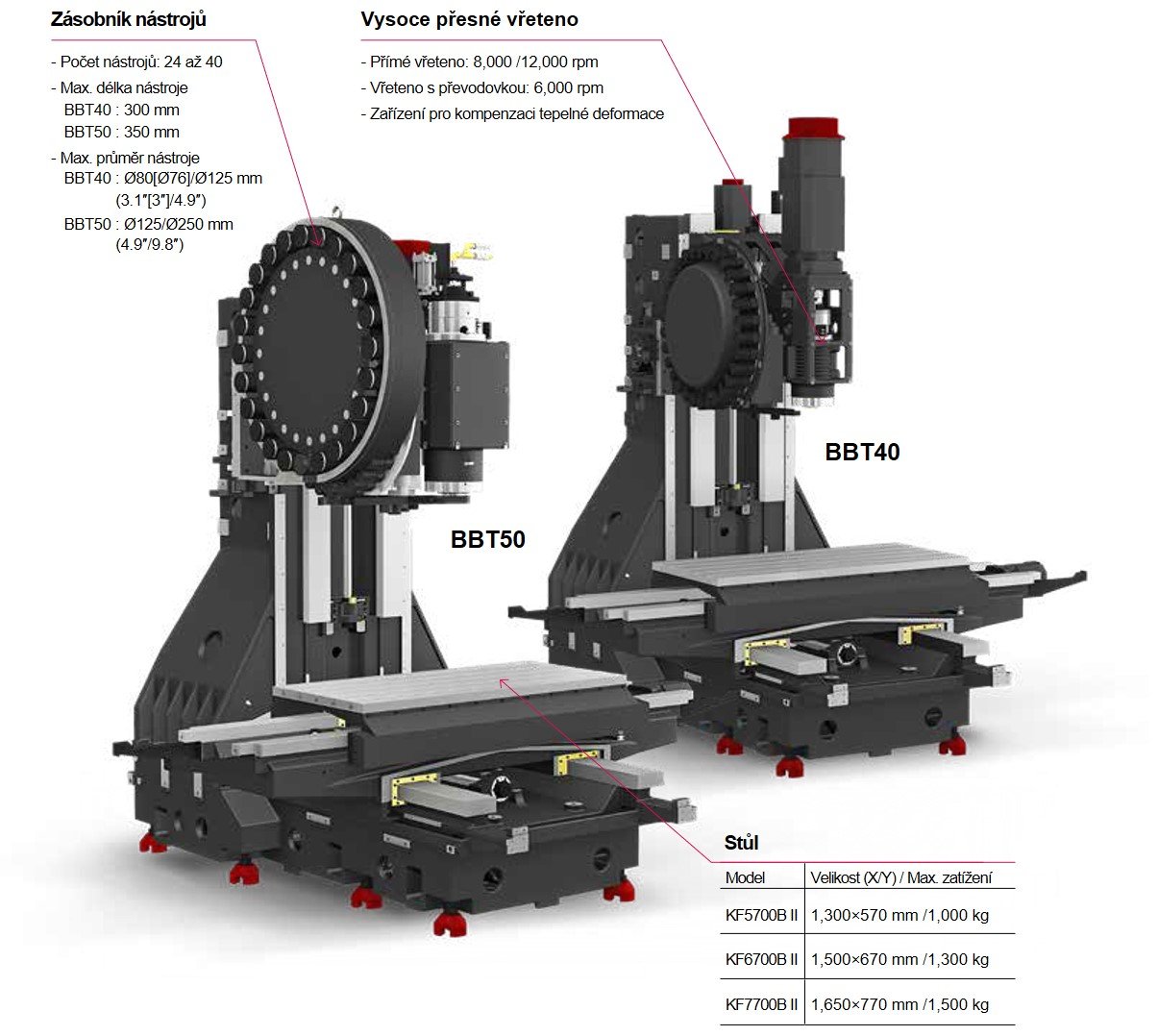

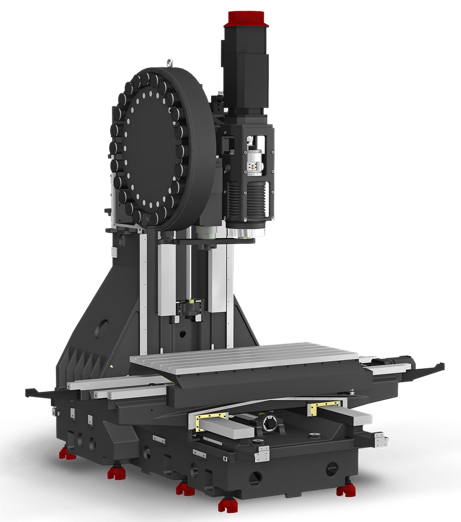

Masívna konštrukcia optimalizovaná metódou FEM
- Stroj využíva masívny liatinový rám navrhnutý s pomocou FEM, čo umožňuje ideálne rozloženie hmoty, vysokú tuhosť a dokonalé tlmenie vibrácií. Vďaka tomu je dosiahnutá dlhodobá geometrická stabilita a vysoká presnosť obrábania aj pri zaťažení ťažkými obrobkami a silovom hrubovaní.

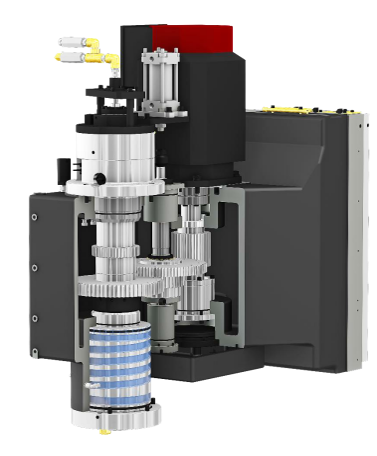

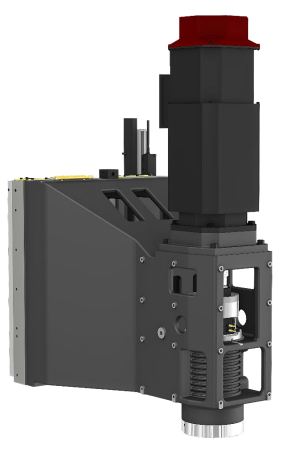

Výkonné vreteno s rozhraním BIG-PLUS®
- HYUNDAI WIA KF5700B II je osadený vretenom s kužeľom BBT40, ktorý zaisťuje dvojitý kontakt medzi držiakom nástroja a vretenom – kužeľ aj čelo. Tento systém prináša vyššiu ohybovú tuhosť, stabilné upnutie a dlhšiu životnosť nástrojov. Vreteno je navrhnuté tak, aby bez problémov zvládlo ako ľahké dokončovacie operácie, tak aj náročnejšie odoberanie materiálu pri vysokých rýchlostiach.
Rozšírené pojazdy a väčší pracovný priestor
- Stabilita stroja je zachovaná aj pri vyššej hmotnosti a väčšej dĺžke nástroja, čo z neho robí ideálnu voľbu na výrobu zložitejších komponentov bez nutnosti opakovaného upínania.
Intuitívne ovládanie cez systém FANUC so Smart Guide i
- Intuitívne a výkonné rozhranie Smart Guide aj na platforme FANUC poskytuje obsluhe jednoduché a prehľadné prostredie pre programovanie a riadenie stroja, umožňuje simuláciu dráh nástrojov, sledovanie prevádzkových parametrov a diagnostiku systému. Grafické rozhranie urýchľuje programovanie aj operatívne zmeny v priebehu výroby.
- HYUNDAI WIA KF5700B II je taktiež ideálny pre automatizované výrobné linky. Automatický zásobník nástrojov (ATC) pojme až 40 nástrojov, výmena prebieha rýchlo a spoľahlivo – ideálna pre výrobné prostredie s vysokou variabilitou.
Energetická úspornosť vďaka systému ESS
- Integrovaný systém ESS (Energy Saving System) monitoruje prevádzkový stav stroja a inteligentne vypína alebo znižuje výkon nepoužívaných komponentov, čím prispieva k zníženiu prevádzkových nákladov a spotreby elektrickej energie.
Technické parametre
| Rozmer stola | 1300 x 570 (mm) |
| Maximálne zaťaženie stola | 1000 (kg) |
| Rozjazdy na osiach X/Y/Z | 1100/570/520 (mm) |
| Vzdialenosť hlavy vretena od stola (min.-max.) | 150 - 670 (mm) |
| Rýchloposuvy v osiach X/Y/Z | 30/30/24 (m/min) |
| Maximálne otáčky vretena | 8000 (12000) (ot/min) |
| Výkon vretena (maximálny/stacionárny) | 15/11 (18,5/11) (kW) |
| Krútiaci moment vretena (maximálny/stacionárny) | 286/143 (118/52,5) (N.m) |
| Kužeľ | BBT40 |
| Typ náhonu vretena | přímý |
| Počet nástrojov v zásobníku | 30 (40) (ks) |
| Maximálny priemer nástroja v zásobníku nástrojov | Ø80/Ø125 (Ø76/Ø125) (mm) |
| Maximálna dĺžka nástroja v zásobníku | 300 (mm) |
| Maximálna hmotnosť nástroja | 8 (kg) |
| Rýchlosť výmeny nástroja (rez-rez) | 3,7 (sec) |
| Typ vedenia | BOX |
| Počet osí | 3 |
| Riadiaci systém | FANUC |
| Rozmery stroja (DxŠxV) | 2974x2510x3225 (3525) (mm) |
| Hmotnosť stroja | 7800 (kg) |
Vzhľadom na neustály vývoj sa špecifikácia stroja môže zmeniť bez predchádzajúceho upozornenia.
Špecifické vlastnosti stroja a výrobcu
Stroje Hyundai WIA sú vybavené modernými riadiacimi systémami a funkciami, ktoré sú navrhnuté pre čo najnižšiu spotrebu energie.
- EES (Energy-saving System)
- Táto funkcia monitoruje stav celého stroja aj jeho jednotlivých komponentov a na základe zhromaždených dát riadi spotrebu energie. Počas celého výrobného cyklu optimalizuje chod motorov, čerpadiel chladenia, osvetlenia alebo niektoré hydraulické systémy vrátane pohotovostného režimu obrazovky.
- V priebehu obrábania je možné využiť funkcie na prerušovaný chod dopravníka triesok (cyklovanie) a odsávanie olejovej hmly. Okrem úspory energie má cyklovanie dopravníka triesok veľký vplyv na spotrebu chladiacej kvapaliny, kedy sa striedajú fázy chodu a pokoja a tým umožňuje efektívne odtekanie chladiacej kvapaliny z triesok späť do nádrže stroja.
- Všetky tieto dôležité funkcie prispievajú k celkovej efektivite a udržateľnosti vo výrobe.
Nezáväzná ponuka
Ak máte záujem o nezáväznú ponuku tohto stroja, neváhajte využiť náš kontaktný formulár alebo kontaktovať niektorého z našich predajcov. Radi Vám poskytnú všetky informácie a odpovie na Vaše otázky.
