Vysoko tuhé vertikálne CNC sústružnícke centrum navrhnuté pre obrábanie rozmerných a ťažkých obrobkov s vysokými nárokmi na presnosť a stabilitu. LV2000MM kombinuje robustnú konštrukciu, výkonné vreteno a poháňané nástroje s vysokým krútiacim momentom a moderné riadenie, čo z neho robí ideálne riešenie pre náročné priemyselné aplikácie aj automatizovanú výrobu.

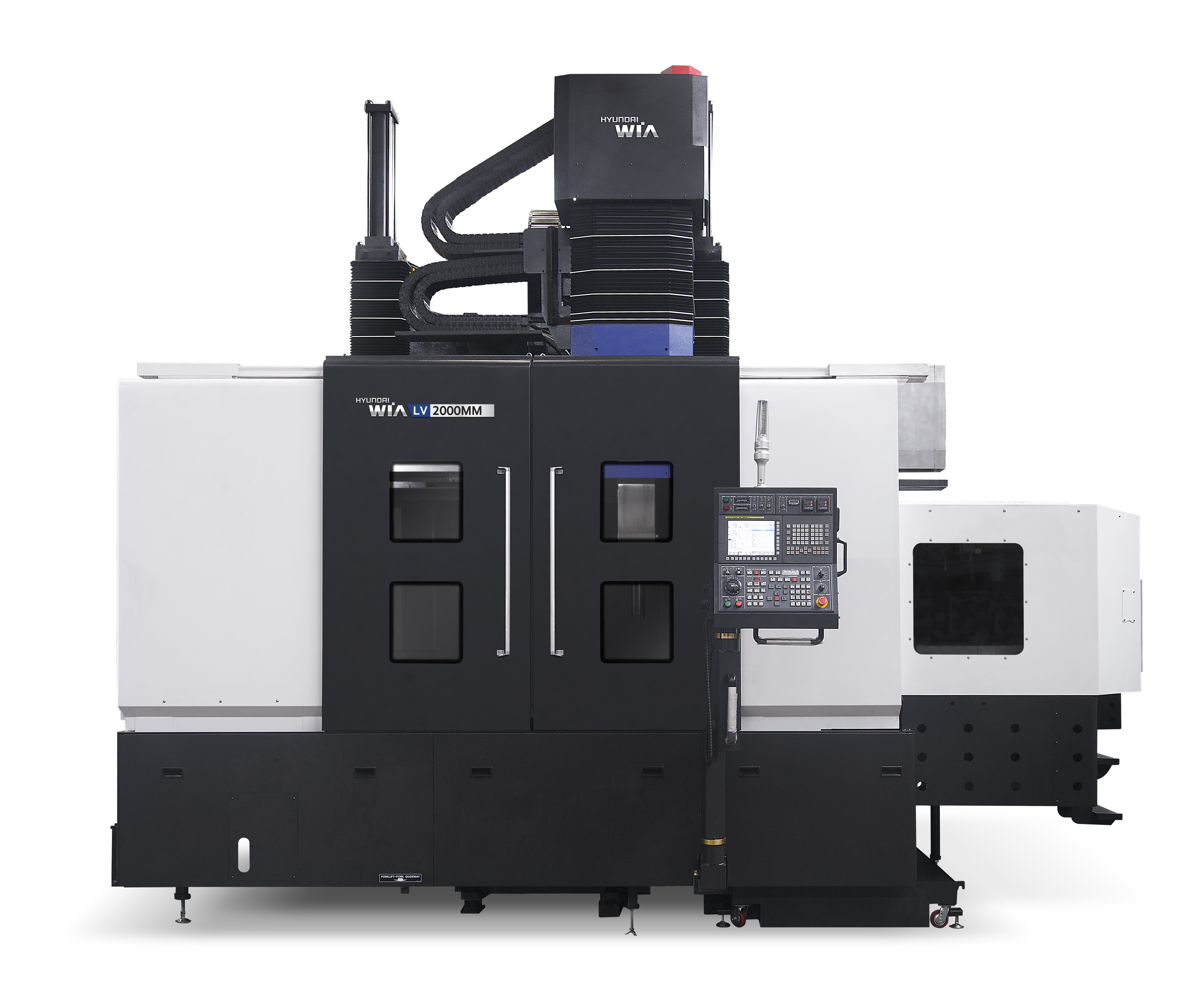

Hyundai WIA LV2000MM je výkonné vertikálne CNC sústružnícke centrum určené pre presné obrábanie veľkých a ťažkých dielcov.Patrí do rady vertikálnych sústruhov Hyundai WIA, ktorá zahŕňa modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navrhnuté s dôrazom na maximálnu tuhosť, dlhodobú presnosť a spoľahlivú prevádzku v náročných výrobných podmienkach. Stroje tohto radu predstavujú ideálne riešenie pre zákazníkov, ktorí požadujú efektívne obrábanie veľkých dielcov s vysokými nárokmi na kvalitu a stabilitu procesu.
Vertikálna koncepcia stroja zaisťuje stabilné upnutie obrobku, jednoduchú manipuláciu pomocou žeriava alebo robota a vysokú procesnú spoľahlivosť. Vďaka tomu je LV1400 vhodný ako pre kusovú, tak sériovú výrobu v odvetviach ako energetika, ťažké strojárstvo alebo výroba veľkých komponentov pre ťažobný priemysel.
Hyundai WIA sa pýši viac ako 50-ročnou tradíciou výroby obrábacích strojov a kladie dlhodobo dôraz na vlastný vývoj, precíznu výrobu kľúčových komponentov i komplexnú a dlhodobú popredajnú podporu. Vďaka tomu ponúkajú stroje tejto značky vysokú prevádzkovú spoľahlivosť, dlhú životnosť a konzistentnú kvalitu obrábania, čo z nich robí osvedčenú voľbu pre priemyselné aplikácie po celom svete.

Konštrukcia stroja a celková tuhosť

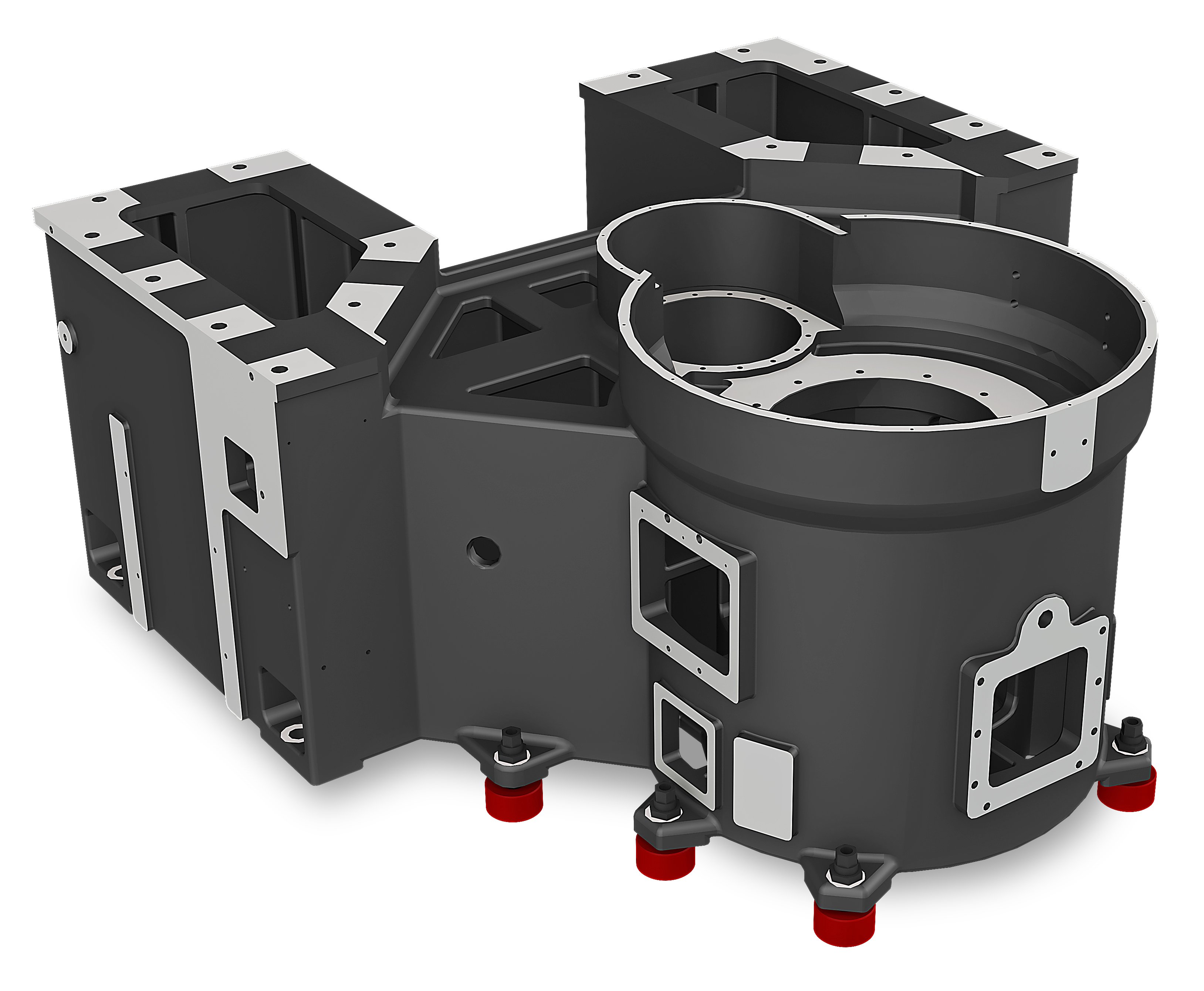

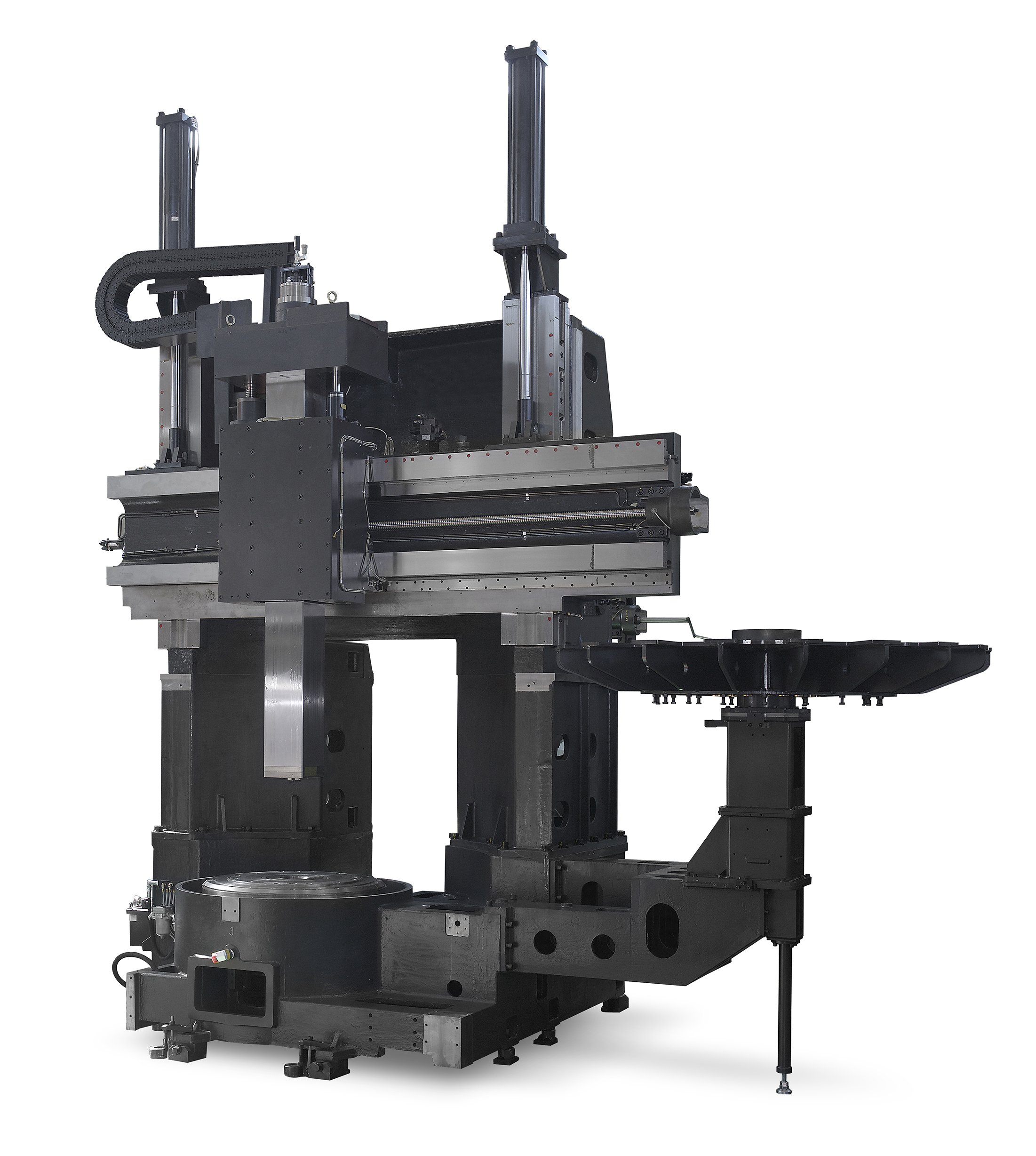

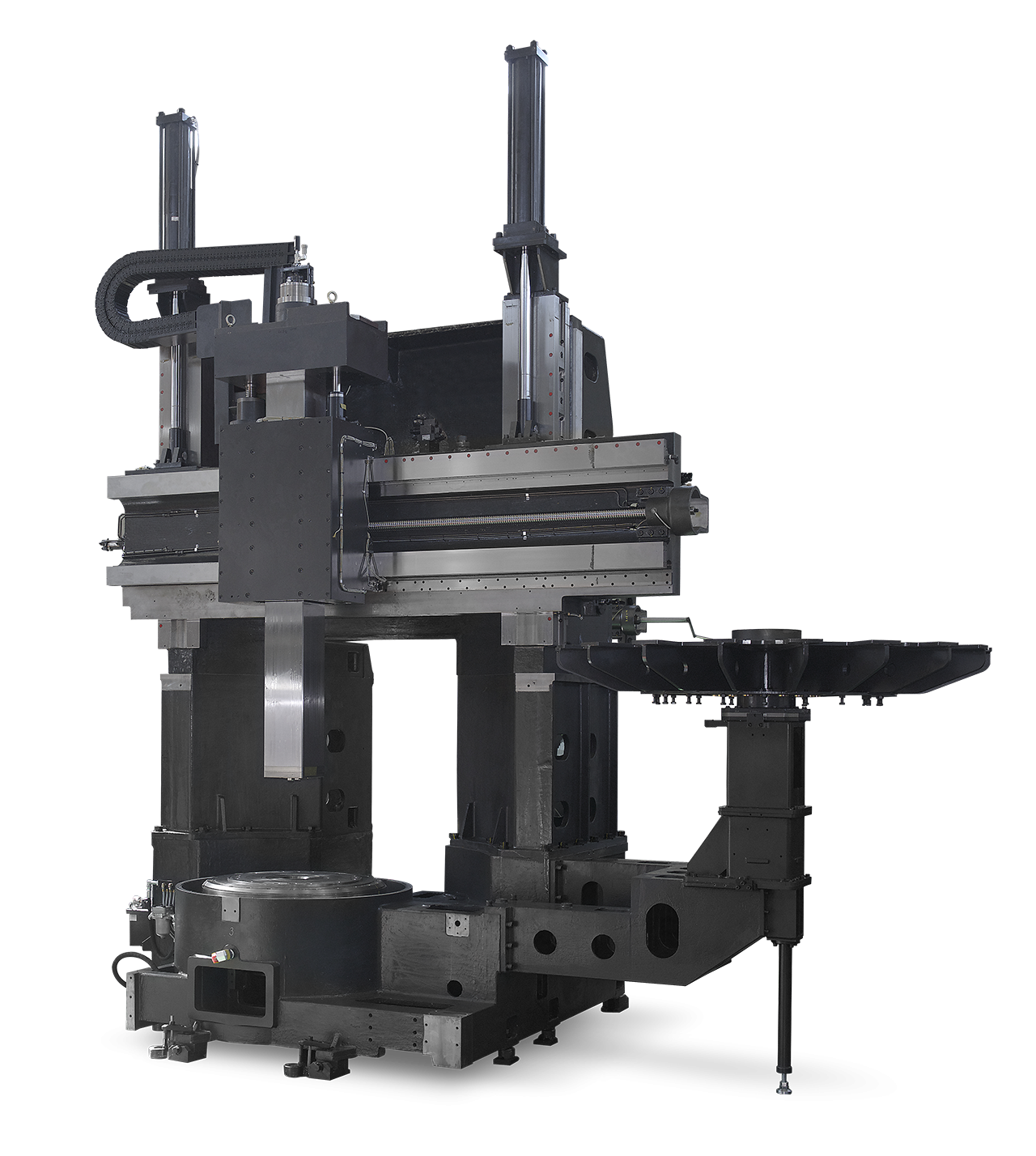

LV2000MM je navrhnutý ako vysoko tuhý vertikálny karusel s portálovou konštrukciou, masívnym liatinovým ložom a robustným priečnikom. Pre pohyb v osi Z je použitý šmýkadlový systém (RAM) s prierezom 240 x 240 mm, ktorý zaisťuje vysokú stabilitu pri ťažkom obrábaní veľkých dielcov.
Klzné (box) vedenia v silovo zaťažených osiach zaisťujú vysokú nosnosť, účinné tlmenie vibrácií a dlhodobú presnosť aj pri vysokom zaťažení. Lineárne pravítka v štandardnej výbave umožňujú presné odmeriavanie polohy a stabilnú opakovateľnosť.
Vertikálna koncepcia podporuje prirodzené usadenie obrobku, efektívny odvod triesok a jednoduchú manipuláciu pomocou žeriava alebo robota.

Pracovný rozsah a upínanie

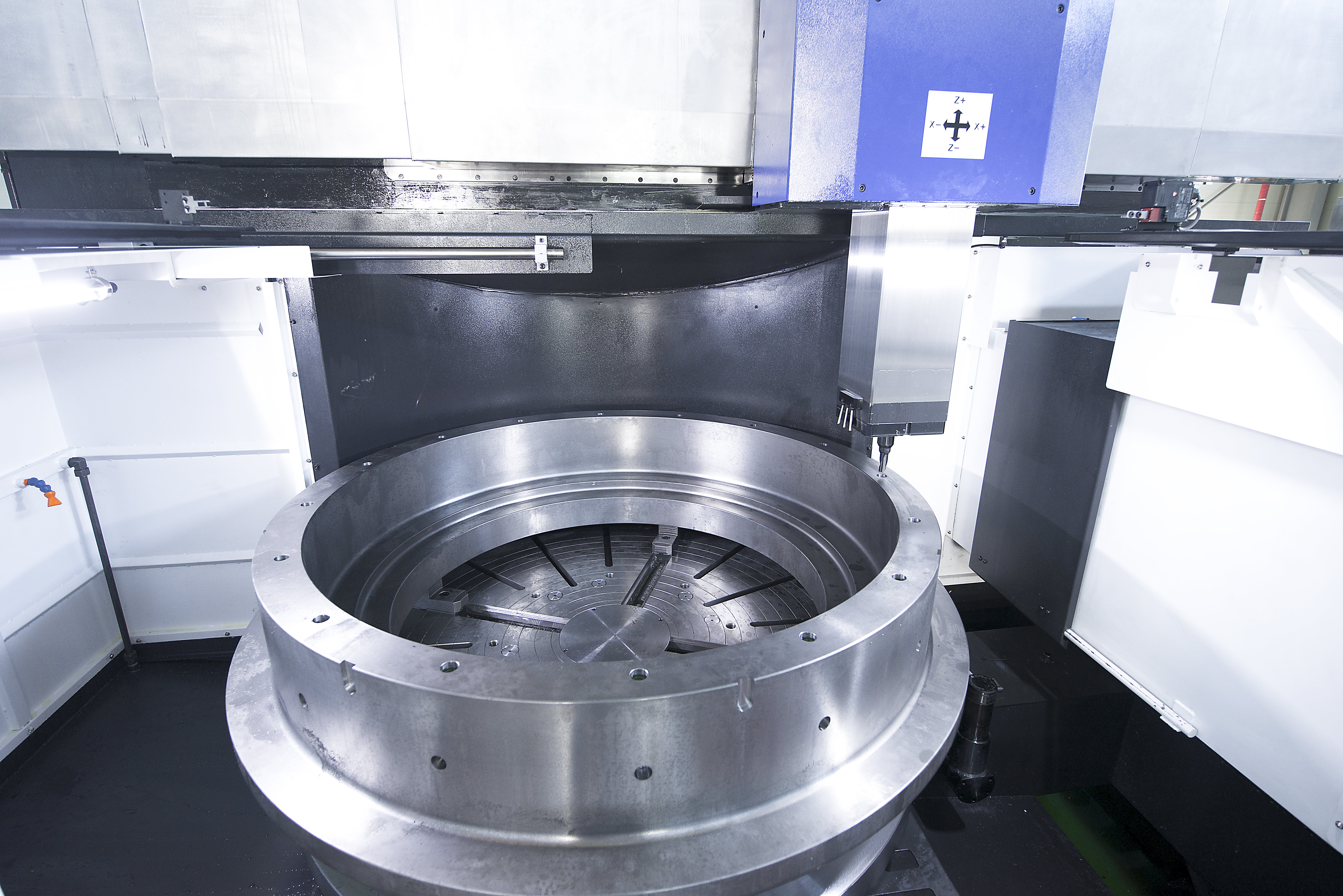

Stroj je určený na obrábanie veľmi veľkých obrobkov do priemeru 2 000 mm a výšky 1 700 mm.Štandardne je vybavený veľkopriemerovým skľučovadlom (1 600 mm / 63″), ktoré umožňuje bezpečné upnutie ťažkých dielcov až do hmotnosti 10000 kg s vysokou stabilitou pri obrábaní. Ako štandardné vybavenie od nás tiež dostanete sadu 4 mäkkých čeľustí.

Vreteno, výkon a krútiaci moment

Vreteno je poháňané cez dvojstupňovú automatickú prevodovku, ktorá zaisťuje vysoký krútiaci moment pri nízkych otáčkach pre hrubovanie a stabilný chod pri dokončovaní.
Maximálne otáčky vretena dosahujú 258 ot./min. Výkon štandardného motora je opčne možné rozšíriť až na 45 kW, s maximálnym krútiacim momentom 23242 N·m, čo umožňuje efektívne obrábanie veľkých odliatkov a výkovkov.

Posuvy osí a zásobník nástrojov

Rozjazdy osí zodpovedajú bežnému rozsahu pre obrábanie veľkých dielcov (os X sa pohybuje od -250 do +1 180 mm, os Z má rozjazd 915 mm). Celý priečnik sa potom pohybuje v 3 pozíciách hore a dole vždy po 250 mm (os W), čo umožňuje dosiahnuť dostatočný rozsah pre obrábanie až do výšky 1 700 mm.
Rýchloposuvy sú optimalizované pre ťažké aplikácie (12 m/min), s dôrazom na stabilitu a plynulosť pohybu.
Verzia MM je vybavená multitaskingovou hlavou s poháňanými nástrojmi, ktorá umožňuje kombináciu sústruženia, vŕtania a frézovania v jednom upnutí. Opčne je možné dokúpiť brúsnu hlavu. Tým dochádza k výraznému skráteniu výrobných časov a eliminácii chýb vznikajúcich pri preupínaní.
Stroj je osadený šmýkadlom a štandardne vybavený zásobníkom nástrojov s 18 pozíciami. Rýchla a presná indexácia podporuje produktivitu výroby.

Automatizácia a výrobná integrácia

Stroj je konštruovaný pre manipuláciu s veľkorozmerovými dielcami a jednoduchú integráciu do automatizovaných pracovísk. Otvorený pracovný priestor umožňuje efektívne zakladanie pomocou žeriava alebo robota a podporuje nasadenie v sériovej aj kusovej výrobe.

Ďalšie konštrukčné a technologické výhody:

• Lineárne pravítka v štandarde pre presné odmeriavanie polohy a dlhodobú geometrickú stabilitu.
• Optimalizovaný tvar pracovného priestoru a vyspelý systém chladenia podporuje efektívny odvod triesok a chladiacej kvapaliny a prispieva k teplotnej stabilite stroja.
• Riadená os C s prstencovým ozubením a snímačom polohy, ktorá zaisťuje vyššiu presnosť indexácie a nižšiu hlučnosť oproti bežným riešeniam s prevodovkou.
• Riadiaci systém FANUC 32iB-PLUS (opčne FANUC 0i PLUS) ponúka vysokú spoľahlivosť, prehľadné ovládanie a podporu pokročilých sústružníckych funkcií.
• Doplnkový softvér Hyundai WIA zjednodušuje obsluhu stroja a tvorbu programov.
