Kompaktné a vysoko presné vertikálne CNC sústružnícke centrum s poháňanými nástrojmi, určené na efektívne obrábanie stredne veľkých a zložitých obrobkov. Stroj kombinuje robustnú konštrukciu, moderné riadenie a možnosť integrácie sústružníckych a frézovacích operácií do jedného pracovného cyklu, čím výrazne zvyšuje produktivitu výroby.

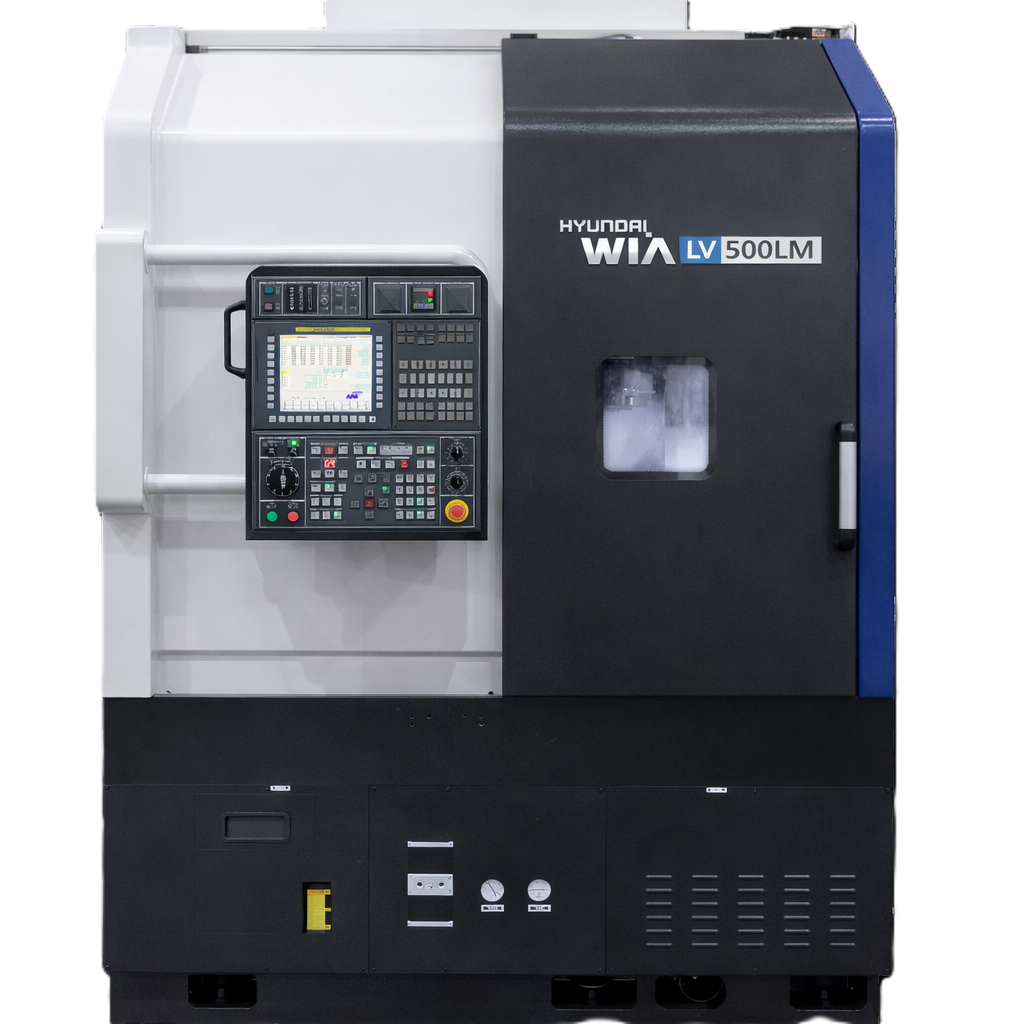

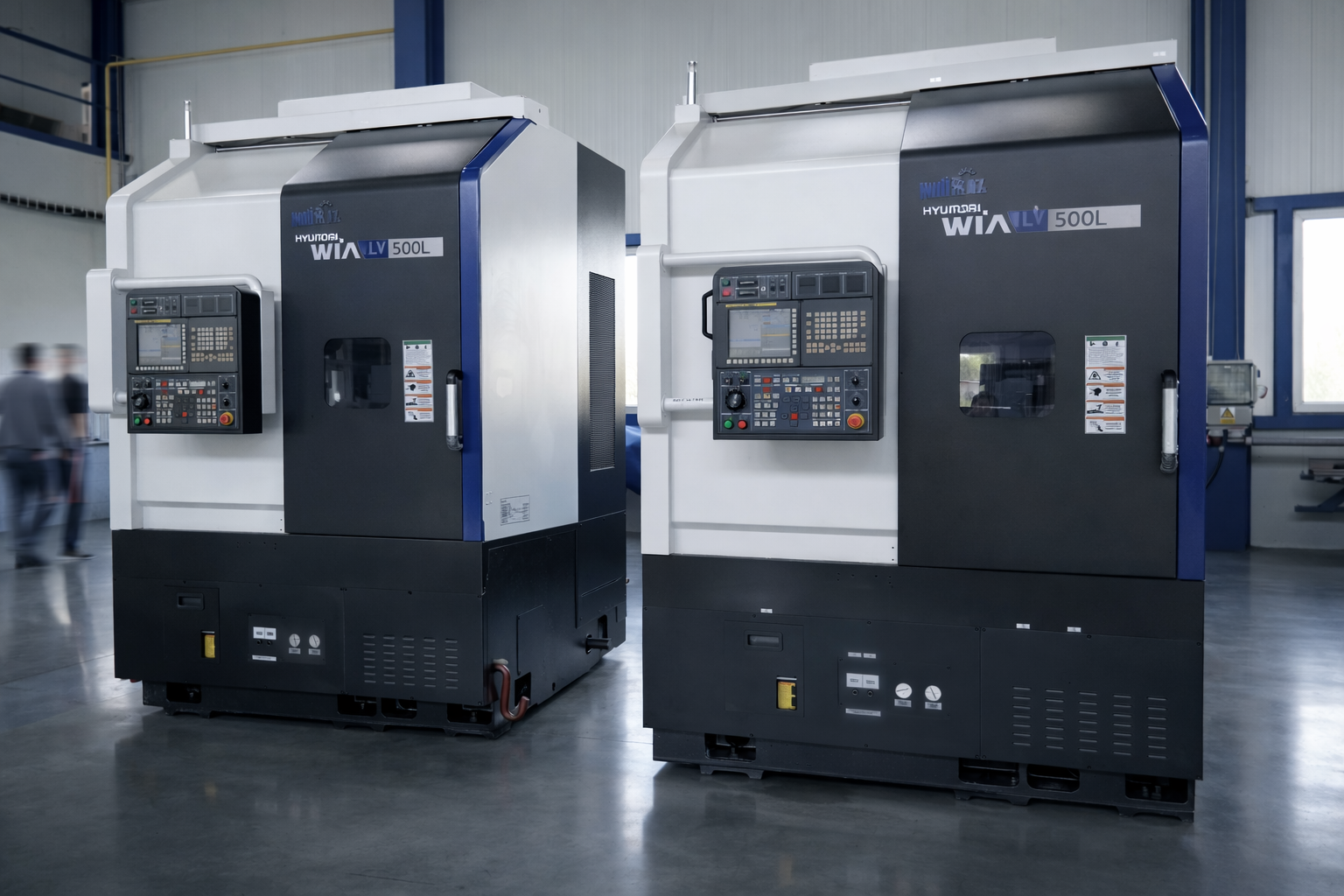

Hyundai WIA LV500LM je vysoko výkonný CNC karusel určený pre presné a stabilné obrábanie rozmerných a ťažkých obrobkov. Patrí do rady vertikálnych sústruhov Hyundai WIA, ktorá zahŕňa modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navrhnuté s dôrazom na vysokú tuhosť, dlhodobú presnosť a spoľahlivú prevádzku aj pri náročných výrobných podmienkach. Stroje tohto radu predstavujú ideálne riešenie pre zákazníkov, ktorí požadujú efektívne obrábanie veľkých dielcov s vysokými nárokmi na kvalitu a stabilitu procesu.

Vertikálna koncepcia týchto strojov zaisťuje stabilné upnutie obrobku, jednoduchú manipuláciu a vysokú procesnú spoľahlivosť, čo robí LV500LM ideálnym riešením pre sériovú aj kusovú výrobu.

Hyundai WIA kladie dlhodobo dôraz na vlastný vývoj, výrobu kľúčových komponentov i komplexnú popredajnú podporu. Vďaka tomu ponúkajú stroje tejto značky vysokú prevádzkovú spoľahlivosť, dlhú životnosť a konzistentnú kvalitu obrábania, čo z nich robí osvedčenú voľbu pre priemyselné aplikácie po celom svete.

Konštrukcia stroja a celková tuhosť

LV500LM využíva pevnú vertikálnu konštrukciu s lineárnymi vedeniami osí X a Z, ktoré zaisťujú vysokú presnosť polohovania, plynulý pohyb a stabilný chod pri obrábaní. Konštrukcia stroja je optimalizovaná pre kombinované sústružnícko-frézovacie operácie a umožňuje dosiahnutie vysokej opakovateľnosti aj pri dynamickom zaťažení. Lineárne vedenia prispievajú k nízkemu treniu, vysokej dynamike posuvov a dlhodobej presnosti pri zachovaní kompaktných rozmerov stroja.

Pracovný rozsah a upínanie

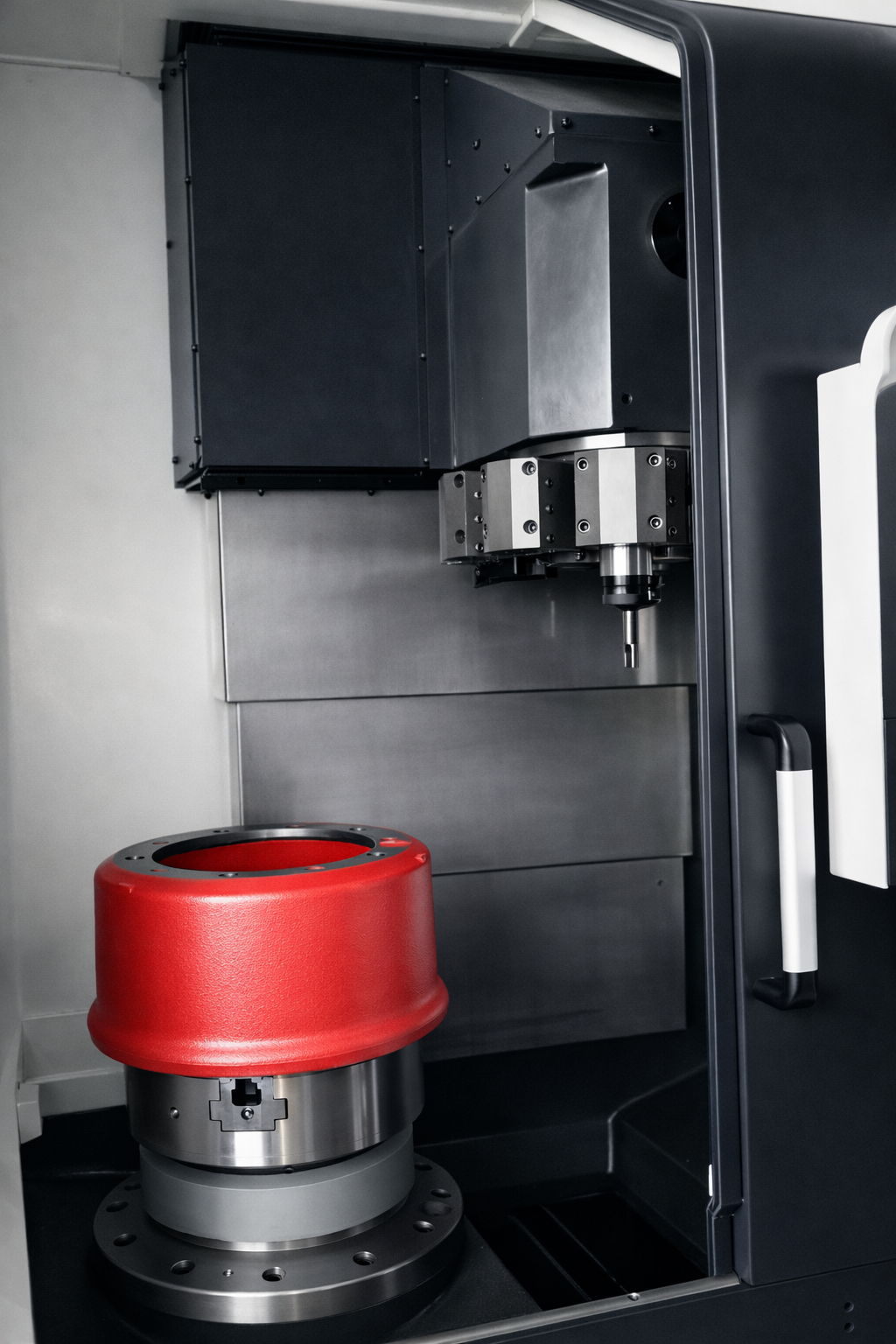

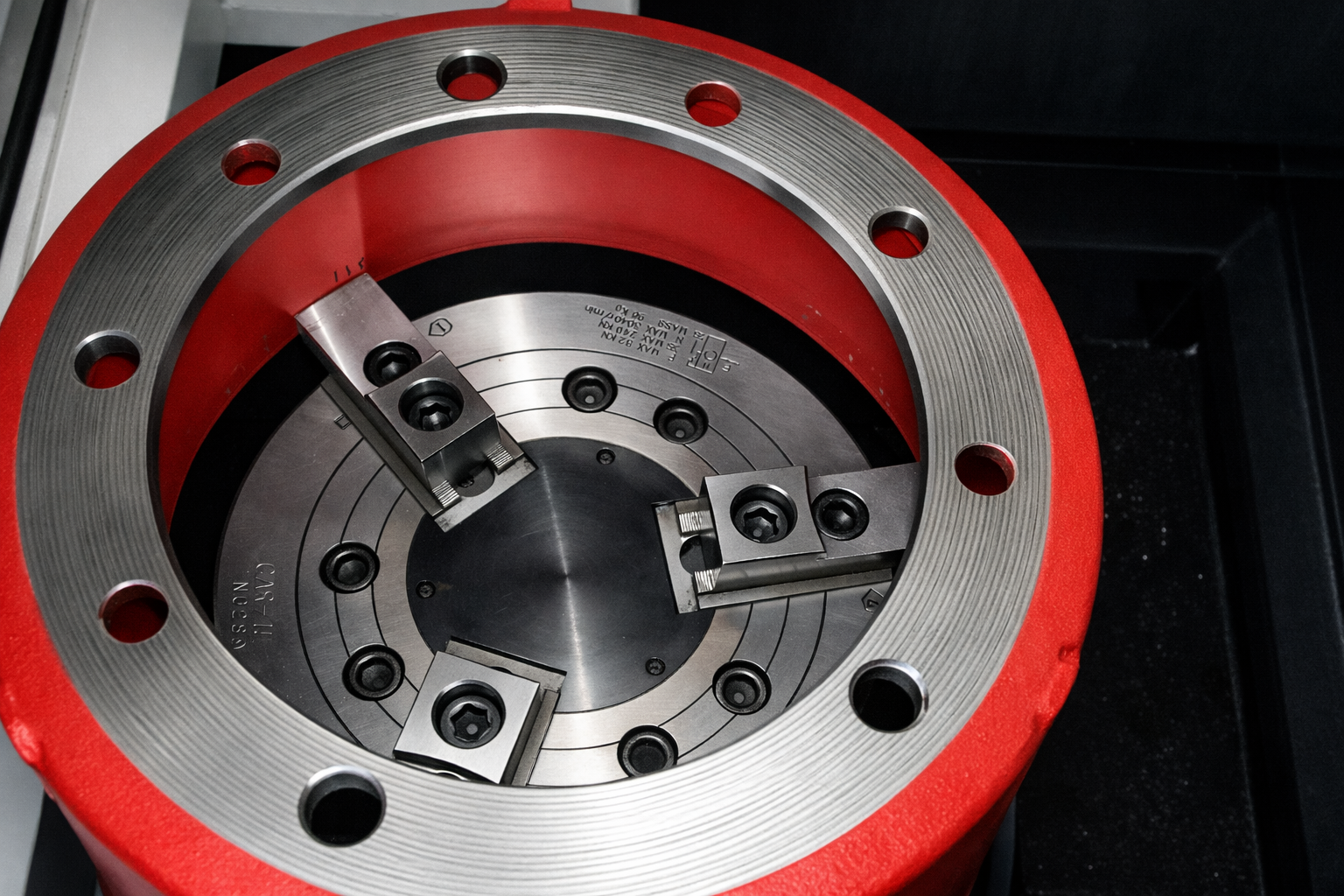

Stroj je určený na obrábanie obrobkov s maximálnym priemerom 550 mm a maximálnou výškou 600 mm. Štandardne je vybavený upínacím skľučovadlom s priemerom 15″ (381 mm), ktoré zaisťuje bezpečné a stabilné upnutie obrobkov pri rôznych typoch operácií. Voliteľne je možné stroj dodať s vretenom 18″.

Vertikálne usporiadanie umožňuje efektívne využitie pracovného priestoru a je vhodné aj na automatizované zakladanie obrobkov.

Vreteno a poháňané nástroje

Hlavné vreteno dosahuje maximálne otáčky až 2 000 ot./min a je navrhnuté pre stabilný prenos výkonu pri sústružníckych operáciách. Pre kombinované operácie je stroj vybavený poháňanými nástrojmi s maximálnymi otáčkami až 3 000 ot./min, ktoré umožňujú vŕtanie, závitovanie a frézovanie bez nutnosti prepnutia na iný stroj. Táto konfigurácia podporuje vysokú flexibilitu výroby a výrazne skracuje výrobné časy.

Stroj je vybavený riadenou osou C s presnosťou až 0,001°, ktorá umožňuje presné polohovanie obrobku pri frézovacích, vŕtacích a polohovacích operáciách. Vďaka tomu je možné vykonávať zložité kombinované operácie s vysokou presnosťou a opakovateľnosťou.

Výkon a krútiaci moment

Hlavné vreteno stroja LV500LM je navrhnuté pre stabilný prenos výkonu a dostatočný krútiaci moment pri sústružníckych operáciách v rámci svojej veľkostnej kategórie. Charakteristika pohonu umožňuje efektívne obrábanie bežných aj náročnejších materiálov pri hrubovacích aj dokončovacích operáciách. Vyvážený pomer výkonu a krútiaceho momentu zaisťuje plynulý chod stroja, stabilné rezné podmienky a spoľahlivý výkon aj pri vyšších záberoch nástroja bez toho, aby dochádzalo k strate presnosti alebo kvality povrchu. Stroj je možné vyrobiť s 3 typmi motorov, ktoré sa líšia výkonom a krútiacim momentom.

Posuvy osí a nástrojový revolver

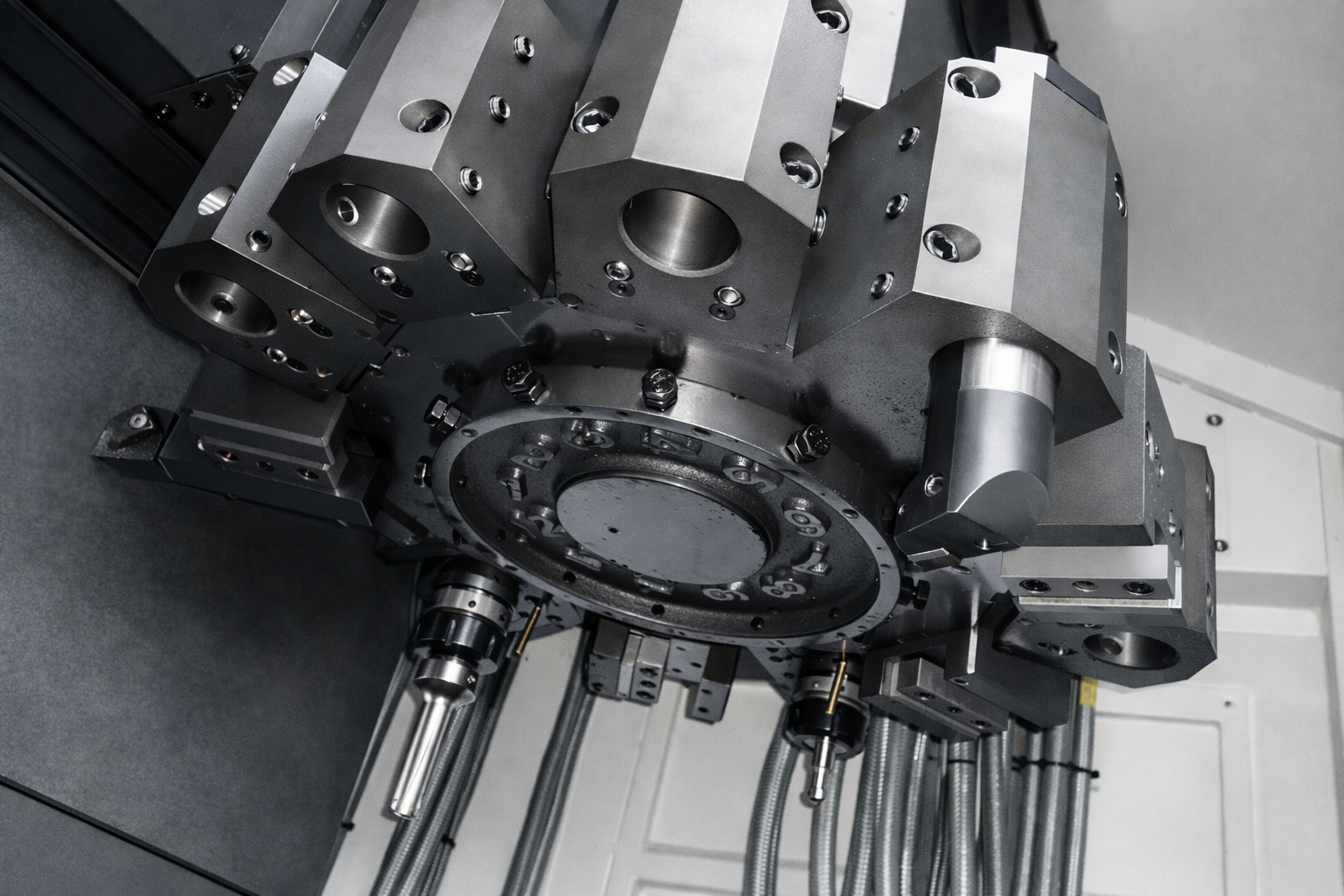

Rozjazdy osí X/Z dosahujú 325/625 mm. Rýchloposuvy osí až 20 m/min (X) a 18 m/min (Z) zaisťujú rýchle presuny a minimalizujú neproduktívne časy. Verzia LM je štandardne vybavená 12-polohovým servo-revolverom BMT75, ktorý podporuje použitie výkonných sústružníckych i poháňaných nástrojov. Revolver je optimalizovaný pre vysokú presnosť indexácie a stabilitu pri obrábaní.

Automatizácia a výrobná integrácia

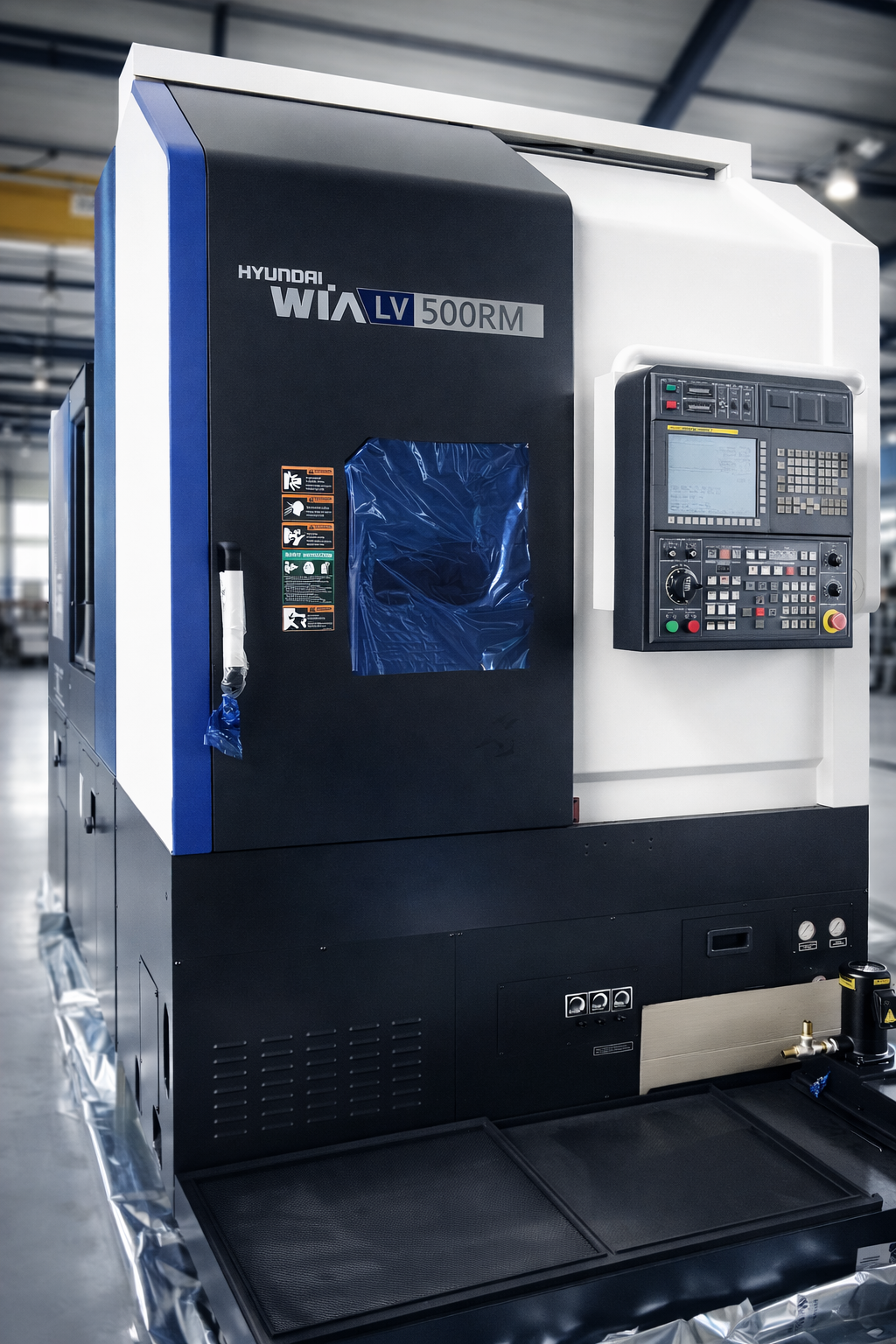

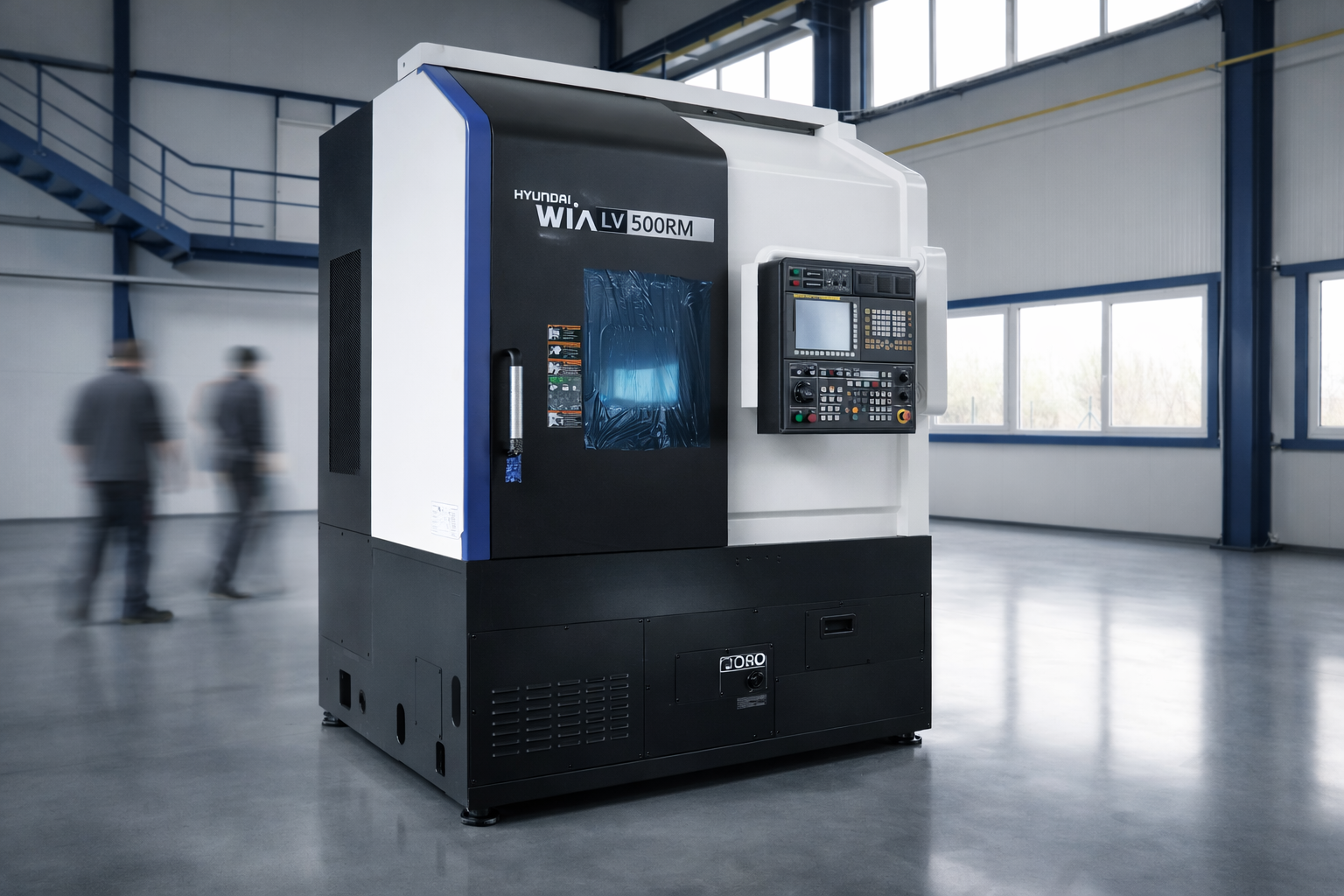

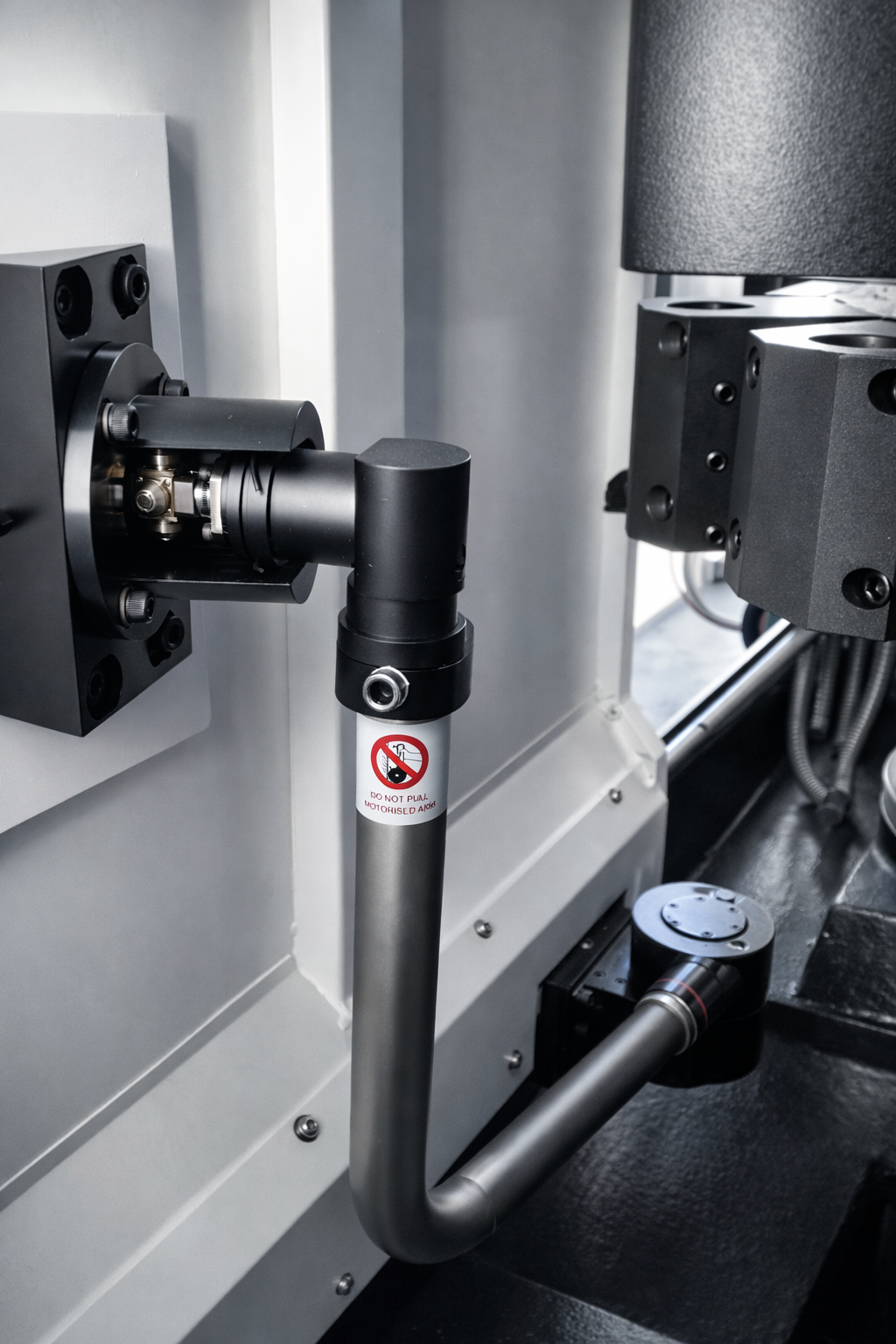

Vďaka svojej kompaktnej vertikálnej koncepcii je LV500RM vhodný na integráciu do automatizovaných výrobných liniek. Konštrukcia stroja umožňuje ľahké prepojenie s robotickými zakladačmi, meracími systémami a ďalšími perifériami, čo podporuje bezobslužnú alebo poloautomatickú prevádzku. Stroj sa vyrába v Pravej ('R') a ľavej ('L') verzii tak, aby efektívne využil výrobný priestor a minimalizoval presuny obsluhy a materiálu po pracovisku.

Ďalšie konštrukčné a technologické výhody:

• Dvojúrovňový hydraulický systém upínania umožňuje vysoký upínací tlak pri hrubovaní a znížený tlak pri dokončovacích operáciách.
• Optimalizovaný tvar lôžka a vnútorného priestoru podporuje efektívny odvod triesok a chladiacej kvapaliny, čím sa znižujú tepelné deformácie.
• Riadiaci systém FANUC i Series - Smart Plus ponúka intuitívne ovládanie, vysokú spoľahlivosť a podporu pokročilých obrábacích funkcií.
• Systém je doplnený o špeciálny softvér Hyundai WIA, ktorý zjednodušuje prácu so strojom a programovanie.
