Kompaktný a vysoko presný vertikálny CNC sústruh určený pre efektívne obrábanie stredne veľkých obrobkov. Hyundai WIA LV500L je ideálnou voľbou pre, ktorí hľadajú robustný a spoľahlivý karusel pre čisto sústružnické operácie bez potreby zákazníkov s pohonom. Stroj stabilnej konštrukcie, riadenia a vysokej prevádzkovej efektivity pri nízkych prevádzkových nákladoch.

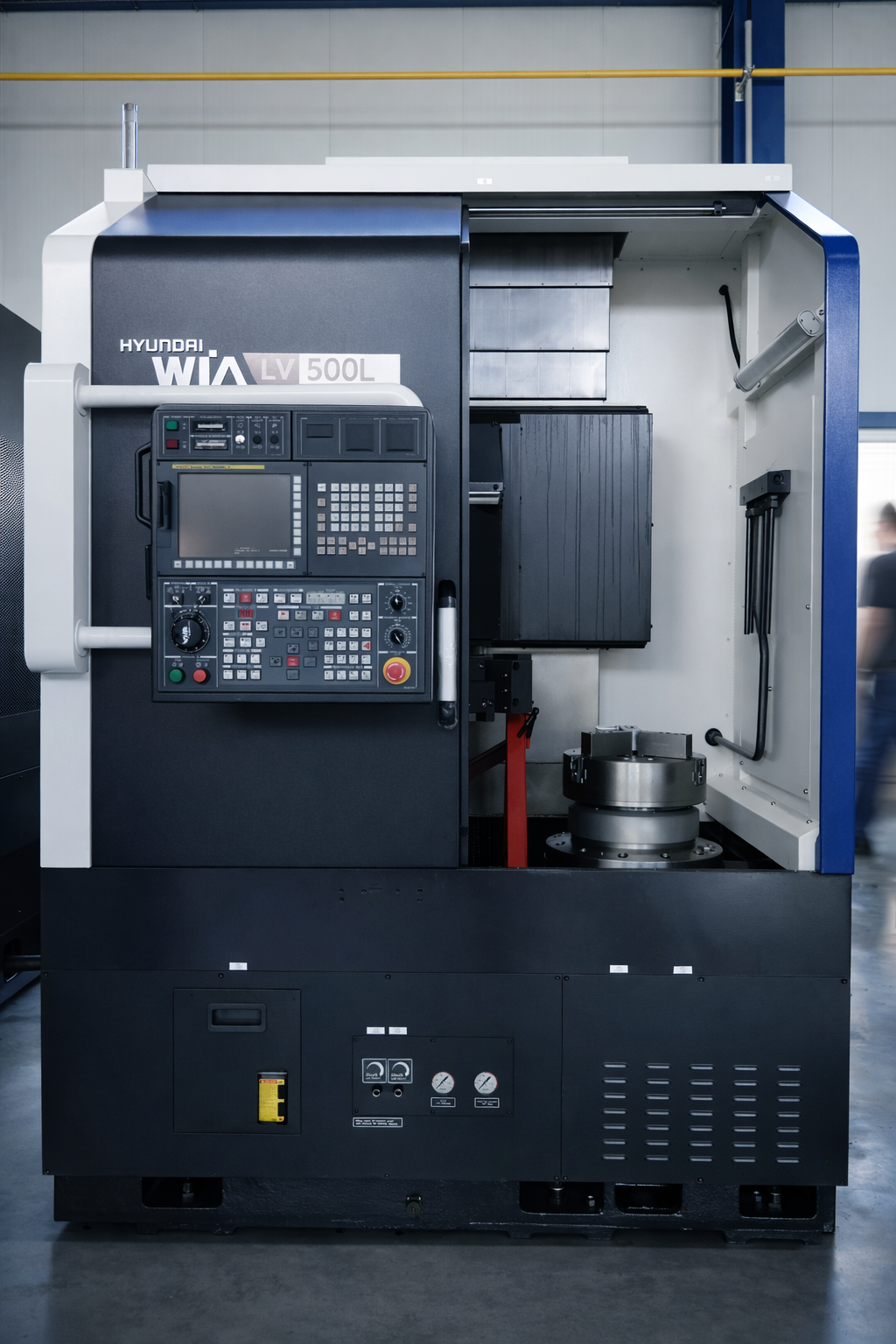

Hyundai WIA LV500L je vysoko výkonný vertikálny CNC soustruh (karusel) určený pre presné a stabilné obrábanie stredne veľkých a rozmerných obrobkov. Patria do osvedčené rady vertikálnych sústruhů Hyundai WIA, ktoré zahŕňajú modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000. Táto rada je navrhnutá s dôrazom na vysokú tuhost, dlhodobú presnosť a spoľahlivý provoz i pri náročných výrobných podmienkach.
Vertikálna koncepcia strojov zabezpečuje stabilné upnutie obrobku, dobrú prístupnosť pracovného priestoru a vysokú procesnú spoľahlivosť. Vďaka tomu je LV500L vhodný jak pre kusovú, tak aj sériovú výrobu v aplikáciách zameraných na efektívne sústruženie bez potreby frézovacích operácií.
Výrobca Hyundai WIA klade dlhodobo dôraz na vlastný vývoj, výrobu kľúčových komponentov a komplexnú popredajnú podporu. Výsledkom sú stroje s vysokou prevádzkovou spoľahlivosťou, dlhou životnosťou a kvalitou obrábanie, ktoré sa úspešne uplatňujú v priemyselných prevádzkach po celom svete.

Konštrukcia stroja a celková tuhosť

Hyundai WIA LV500L využíva pevnou vertikálnu konštrukciu s masívnym liatinovým ložom a liatinovým stĺpom osadeným lineárnymi vedeniami osí X a Z, ktoré zaisťujú vysokú presnosť polohovania, plynulý pohyb a stabilný chod pri sústružení. Konštrukcia stroja je optimalizovaná pre dlhodobo stabilné obrábanie s vysokou opakovateľnosťou a nízkymi vibráciami, a to aj pri vyššom zaťažení.
Lineárne vedenia prispievajú k nízkemu treniu, vysokej dynamike posuvov a dlhodobej presnosti pri zachovaní kompaktných rozmerov stroja.

Pracovný rozsah a upínanie

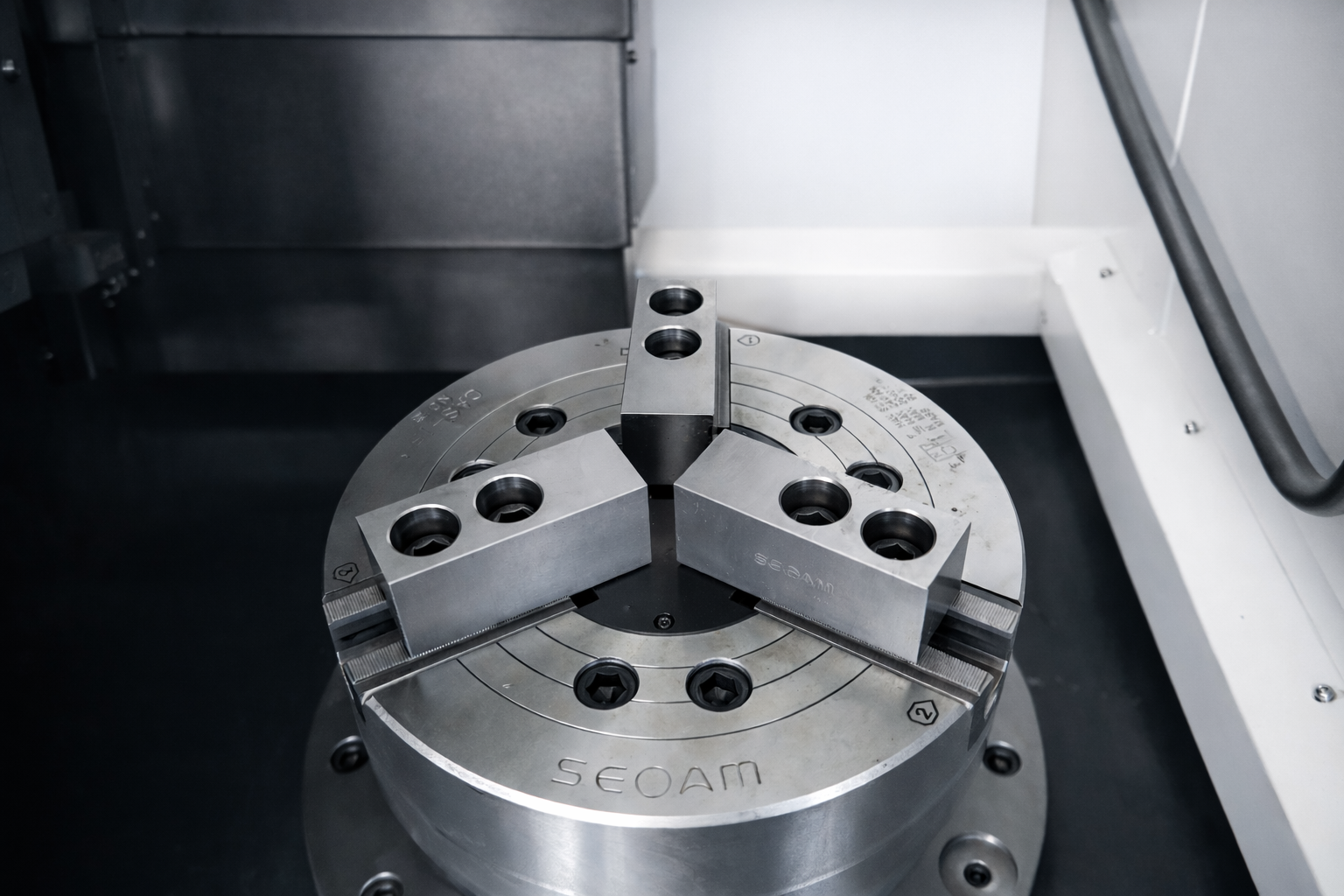

Stroj je určený na obrábanie obrobkov s maximálnym priemerom 550 mm a maximálnou výškou 600 mm. Štandardne je osadený skľučovadlom s priemerom 15″ (381 mm), ktoré zaisťuje bezpečné a stabilné upnutie ťažkých obrobkov. Voliteľne je možné stroj dodať so skľučovadlom 18″.

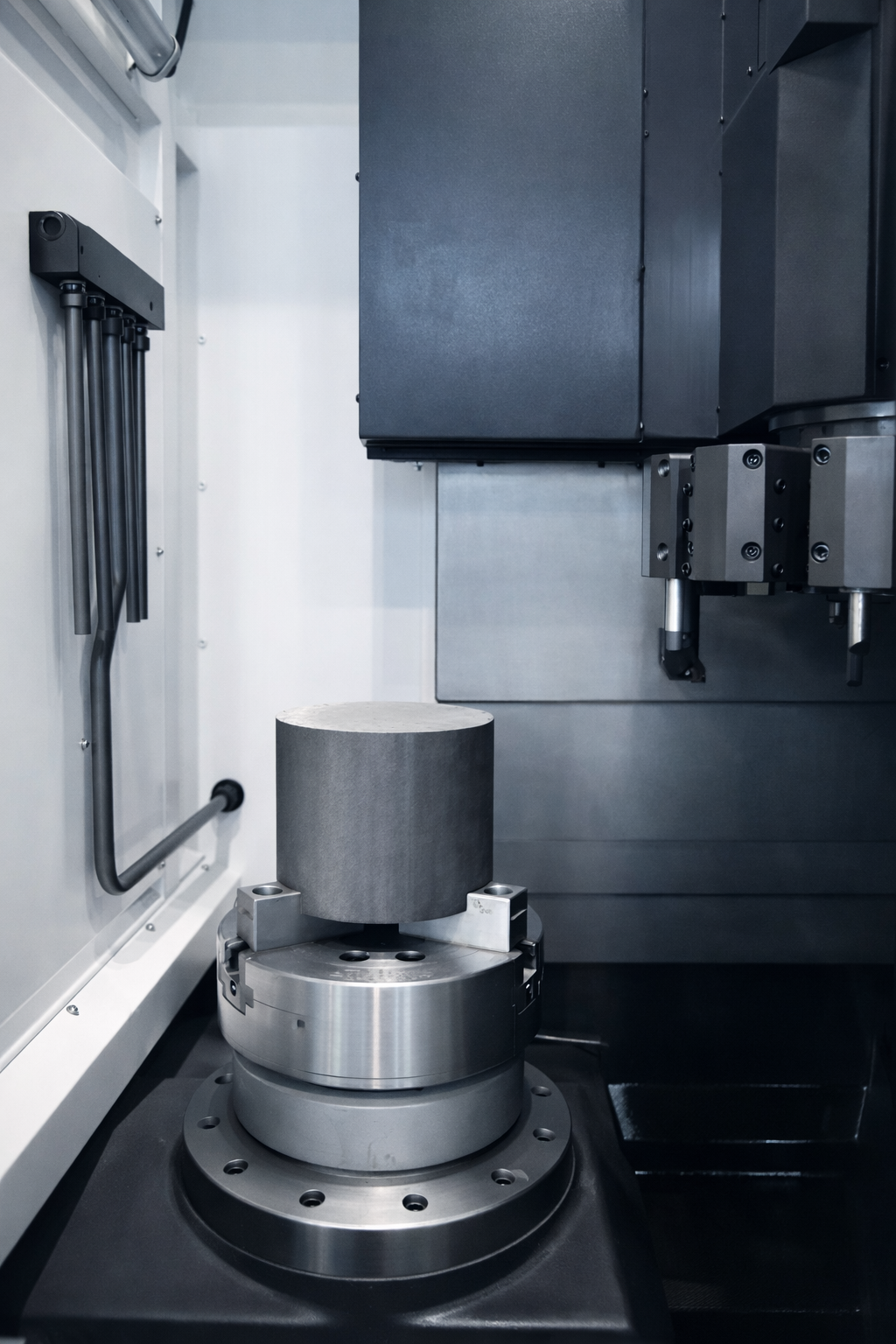

Vertikálne usporiadanie stroja podporuje prirodzené usadenie dielca, jednoduchú manipuláciu a je vhodné aj pre automatizované zakladanie. Ako štandardné vybavenie od nás tiež dostanete sadu mäkkých čeľustí a nášľapné ovládanie upínania skľučovadla.

Vreteno, výkon a krútiaci moment

Hlavné vreteno sústruhu LV500L dosahuje maximálne otáčky až 2 000 ot./min a je navrhnuté pre stabilný prenos výkonu a minimalizáciu vibrácií pri sústružníckych operáciách. Pohon vretena je k dispozícii vo viacerých výkonových variantoch podľa požiadaviek Vašej aplikácie. Štandardné prevedenie ponúka výkon až 26 kW. Voliteľne je dostupný aj variant so silnejším motorom (až 30 kW) a upravenou charakteristikou pre vyšší krútiaci moment pri nižších otáčkach.
Maximálny krútiaci moment dosahuje 970 Nm v štandardnom prevedení a až 1619 Nm podľa konfigurácie motora a prevodov. Takýto výkon umožňuje stabilne vykonávať hrubovacie aj dokončovacie operácie pri obrábaní ocelí, liatiny aj ďalších tuhých materiálov. Vyvážený pomer výkonu a momentu zaisťuje plynulý chod stroja, stabilné rezné podmienky a dlhodobú presnosť obrábania aj pri vyššom zaťažení a pri vyšších záberoch nástroja bez toho, aby dochádzalo k strate presnosti alebo kvality povrchu.

Posuvy osí a nástrojový revolver

Rozjazdy osí X/Z činia 325/625 mm. Rýchloposuvy dosahujú až 20 m/min v osi X a 18 m/min v osi Z, čo zaisťuje rýchle presuny a obmedzenie neproduktívnych časov.
Stroj je štandardne vybavený 8polohovým servo-revolverom s možnosťou rozšírenia až na 12 nástrojových pozícií, ktorý je optimalizovaný na presnú indexáciu a stabilné upnutie sústružníckych nástrojov. Ako štandardné vybavenie od nás tiež dostanete redukčné puzdrá do revolvera na nástroje rôznych priemerov.

Automatizácia a výrobná integrácia

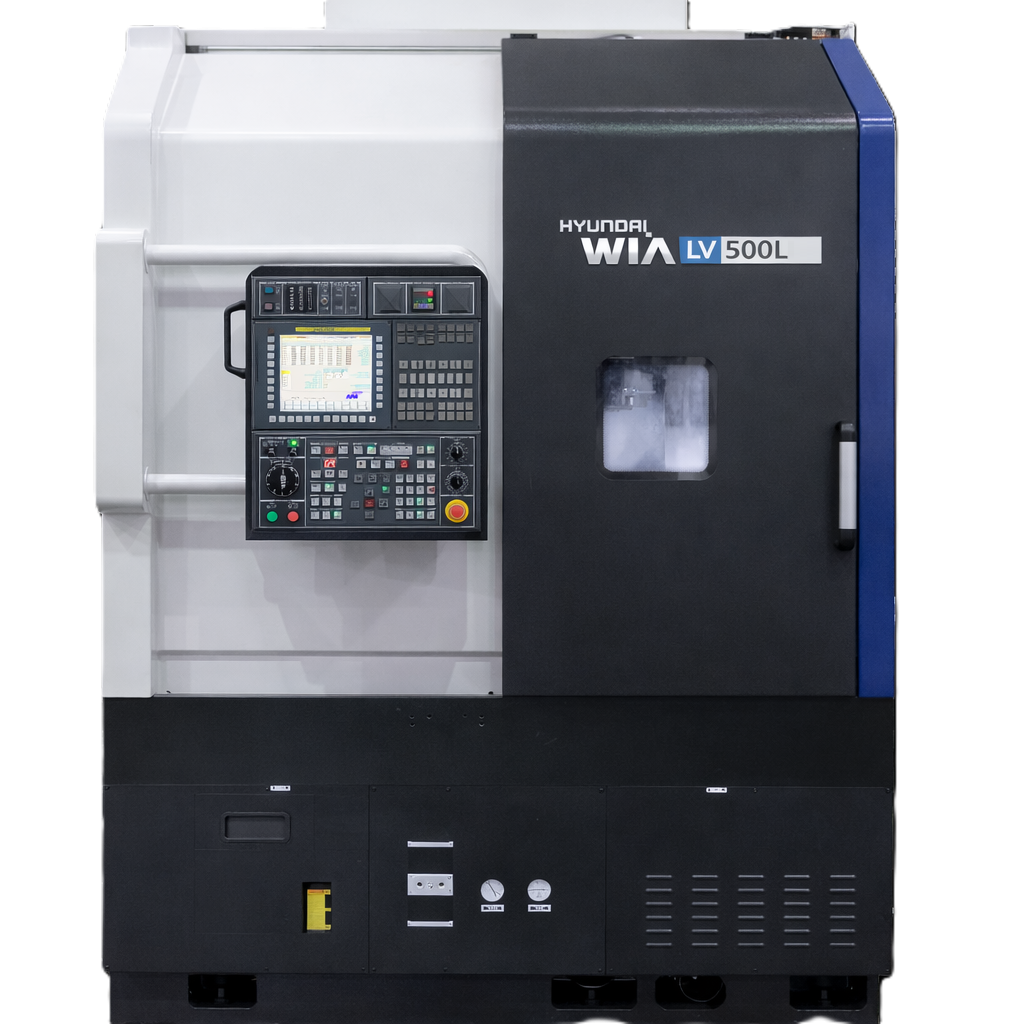

Vďaka svojej kompaktnej vertikálnej koncepcii je LV500L vhodný na integráciu do automatizovaných výrobných liniek. Konštrukcia stroja umožňuje ľahké prepojenie s robotickými zakladačmi, meracími systémami a ďalšími perifériami, čo podporuje bezobslužnú alebo poloautomatickú prevádzku. Stroj sa vyrába v Pravej ('R') a ľavej ('L') verzii tak, aby efektívne využil výrobný priestor a minimalizoval presuny obsluhy a materiálu po pracovisku.

Ďalšie konštrukčné a technologické výhody:

• Dvojstupňový hydraulický systém upínania skľučovadla umožňuje prispôsobiť upínaciu silu hrubovacím aj dokončovacím operáciám.
• Optimalizovaný tvar pracovného priestoru a vyspelý systém chladenia podporuje efektívny odvod triesok a chladiacej kvapaliny a prispieva k teplotnej stabilite stroja.
• Riadiaci systém FANUC i Series - Smart Plus ponúka intuitívne ovládanie, vysokú spoľahlivosť a podporu pokročilých obrábacích funkcií.
• Doplnkový softvér Hyundai WIA zjednodušuje obsluhu stroja a tvorbu programov.
