Trojkanálový (možnosť vykonávať až 3 technologické operácie naraz, rôznymi nástrojmi v prekrytom čase) CNC dlhotočný automat s revolverovou nástrojovou hlavou a Y osou na komplexné obrábanie dielov z tyčového materiálu.

HANWHA STL32HY predstavuje jeden z technicky najvyspelejších modelov v ponuke dlhotočných automatov HANWHA. Na rozdiel od bežných strojov s nástrojovými suportmi využíva aj revolverovú nástrojovú hlavu. Vďaka tomu ponúka väčšiu nástrojovú kapacitu, vysokú technologickú flexibilitu a možnosť efektívne vyrábať veľmi zložité súčasti.

Konštrukcia stroja umožňuje rozdeliť jednotlivé operácie medzi hlavné vreteno, protivreteno a revolverovú hlavu. Vhodne pripravený program tak dokáže vykonávať niekoľko obrábacích procesov súčasne. Výsledkom je kratší výrobný cyklus, obmedzenie prestojov nástrojov a vyššia produktivita výroby.

Stroj je vhodný pre automobilový, hydraulický, elektrotechnický, zdravotnícky, letecký a presný strojársky priemysel. Uplatní sa najmä pri výrobe dielov s kombináciou rotačných a mimoosých prvkov, priečnych otvorov, drážok, závitov alebo frézovaných plôch.

Spoločnosť PROFIKA s.r.o. je oficiálnym zástupcom značky HANWHA pre Českú a Slovenskú republiku. Zaisťuje návrh technológie, inštaláciu, zaškolenie obsluhy, záručný aj pozáručný servis a dodávky náhradných dielov.

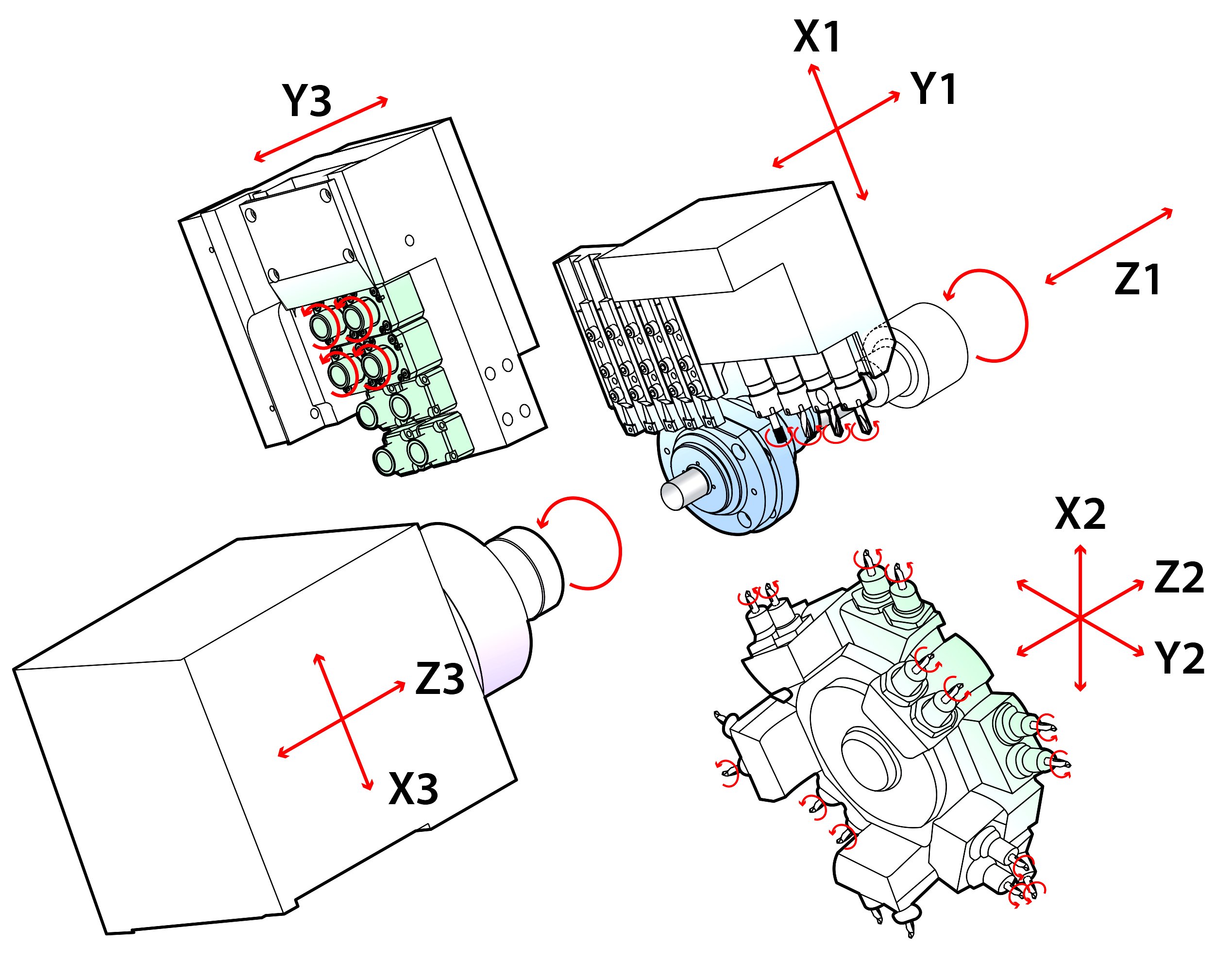

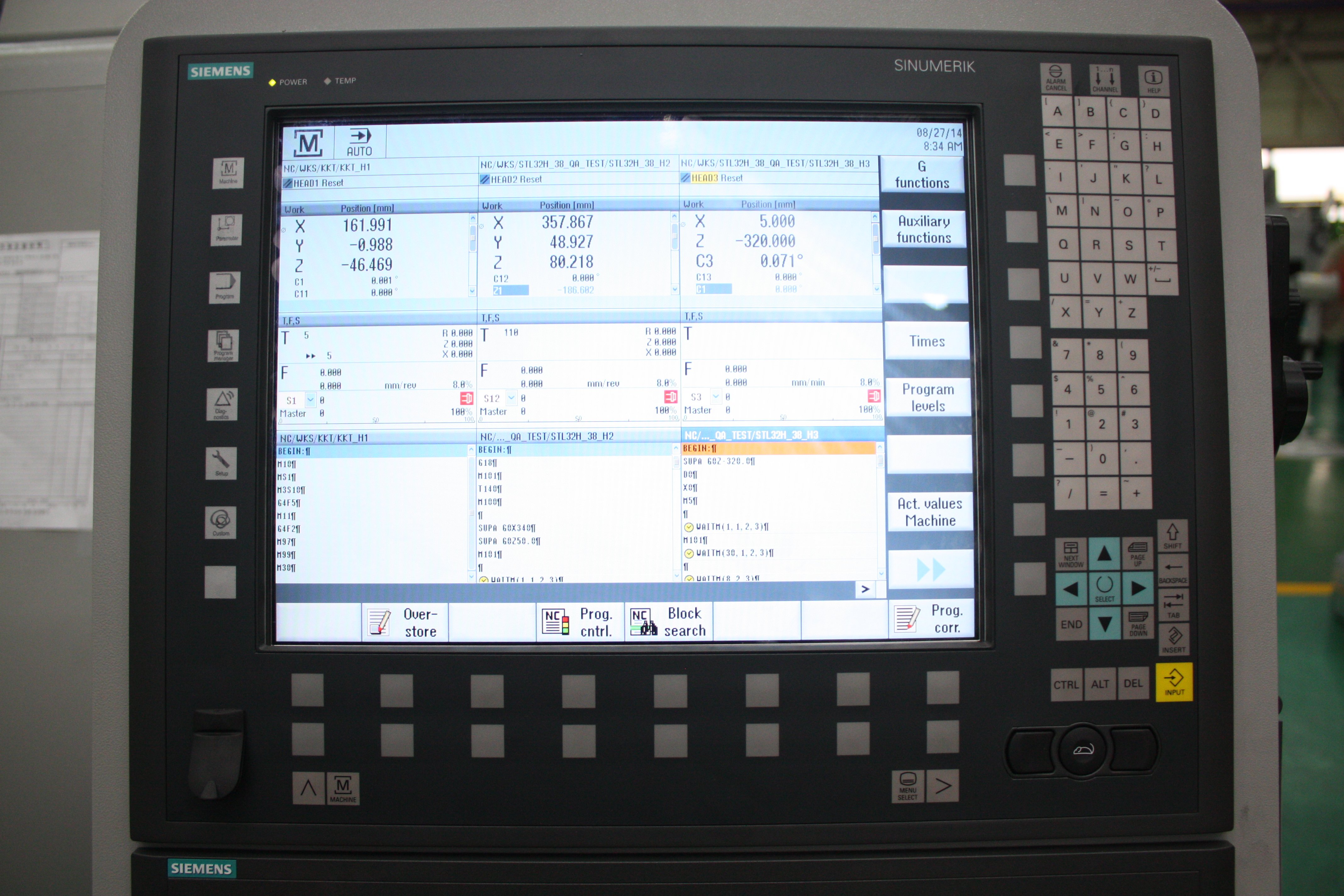

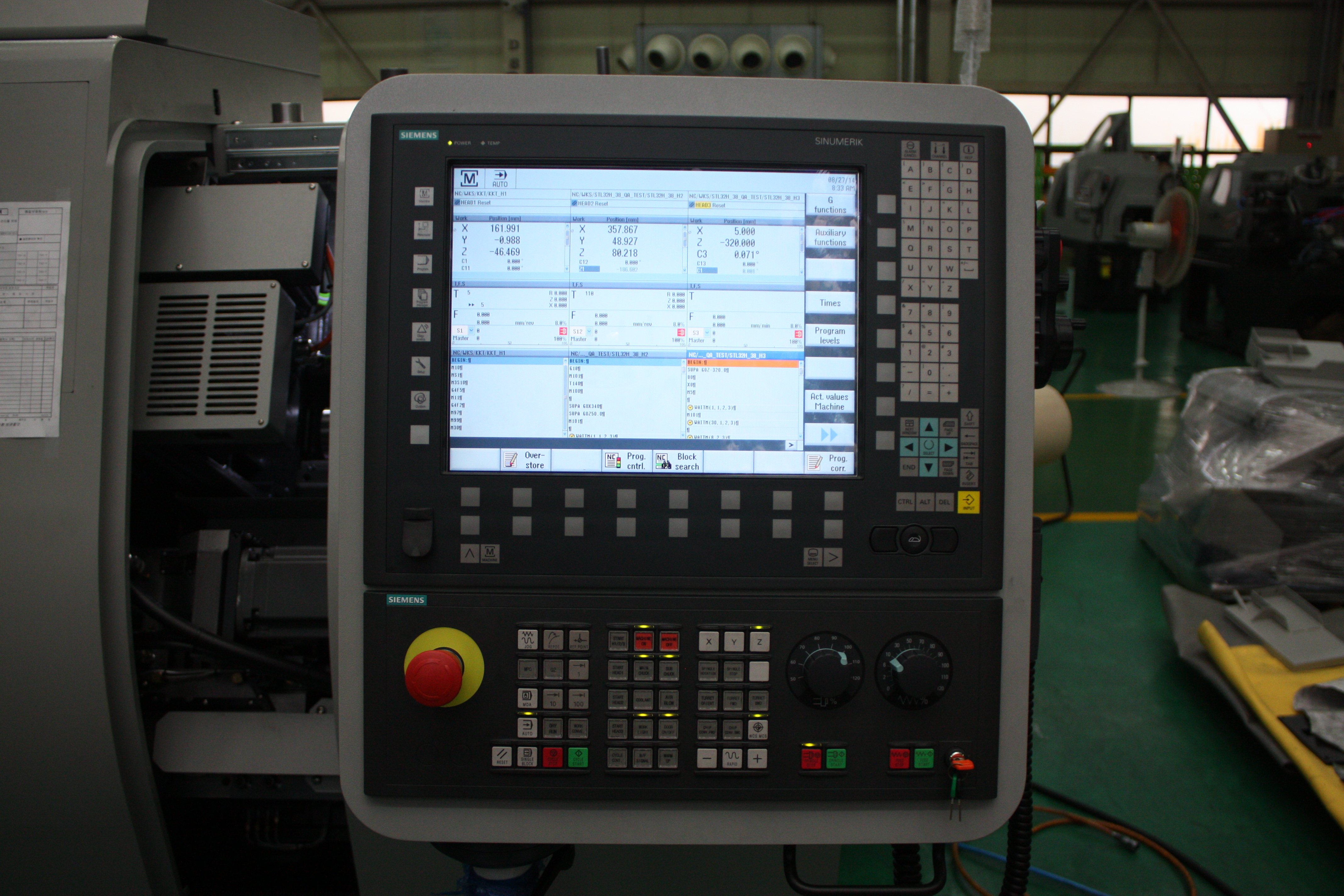

Tri nezávislé riadiace kanály

Riadenie stroja umožňuje rozdeliť obrábacie operácie do troch samostatných kanálov. Jednotlivé nástrojové skupiny tak môžu pracovať súčasne na hlavnom vretene aj protivretene.

Správne navrhnutá technológia umožňuje prekrývať napríklad:

• sústruženie vonkajšieho profilu
• vŕtanie alebo frézovanie
• obrábanie zadnej strany dielu
• prípravu nasledujúceho obrobku
• prácu pevných a poháňaných nástrojov

Súbežné obrábanie obmedzuje neproduktívne časy a pomáha dosahovať kratší čas výroby jedného kusu.

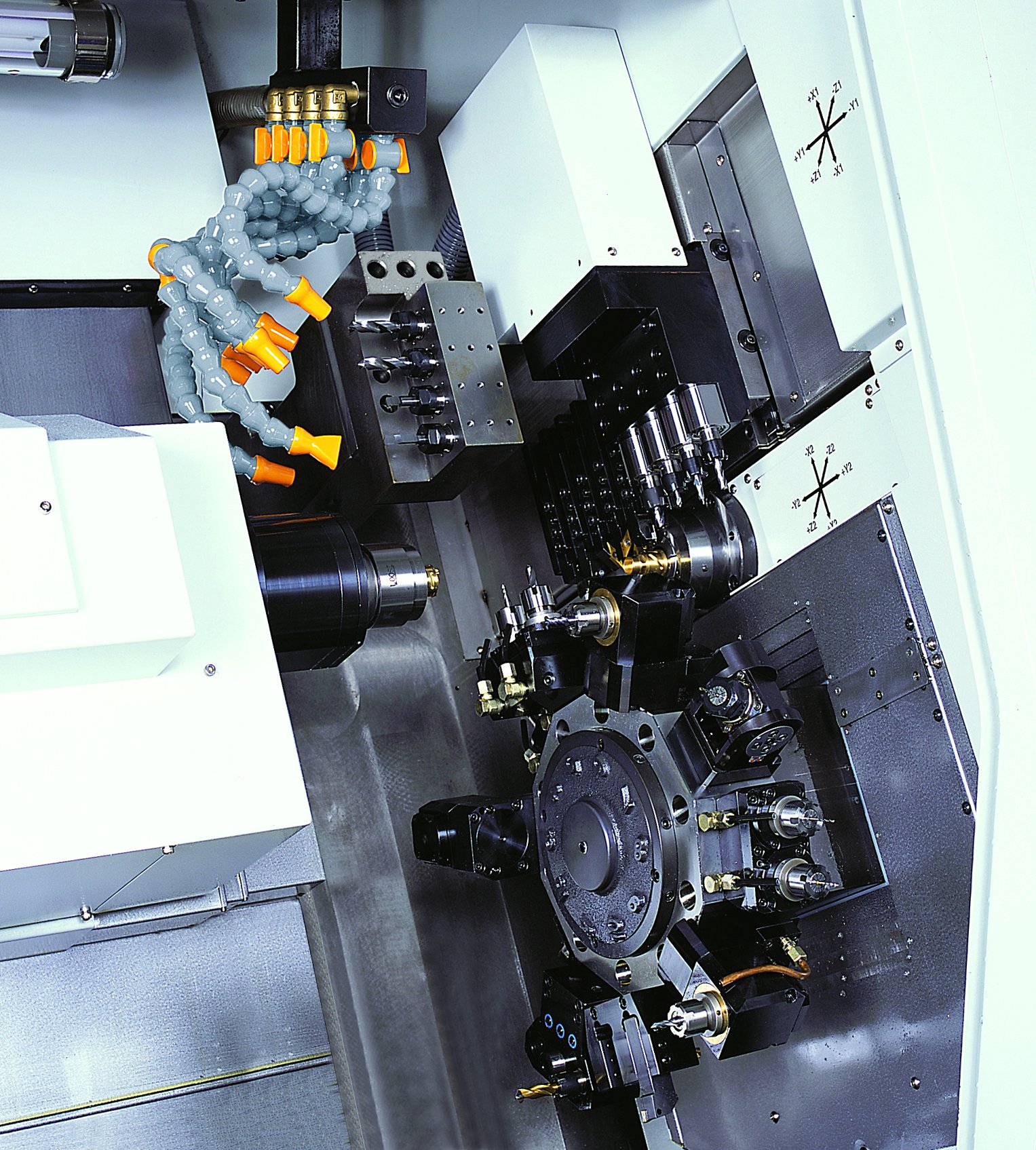

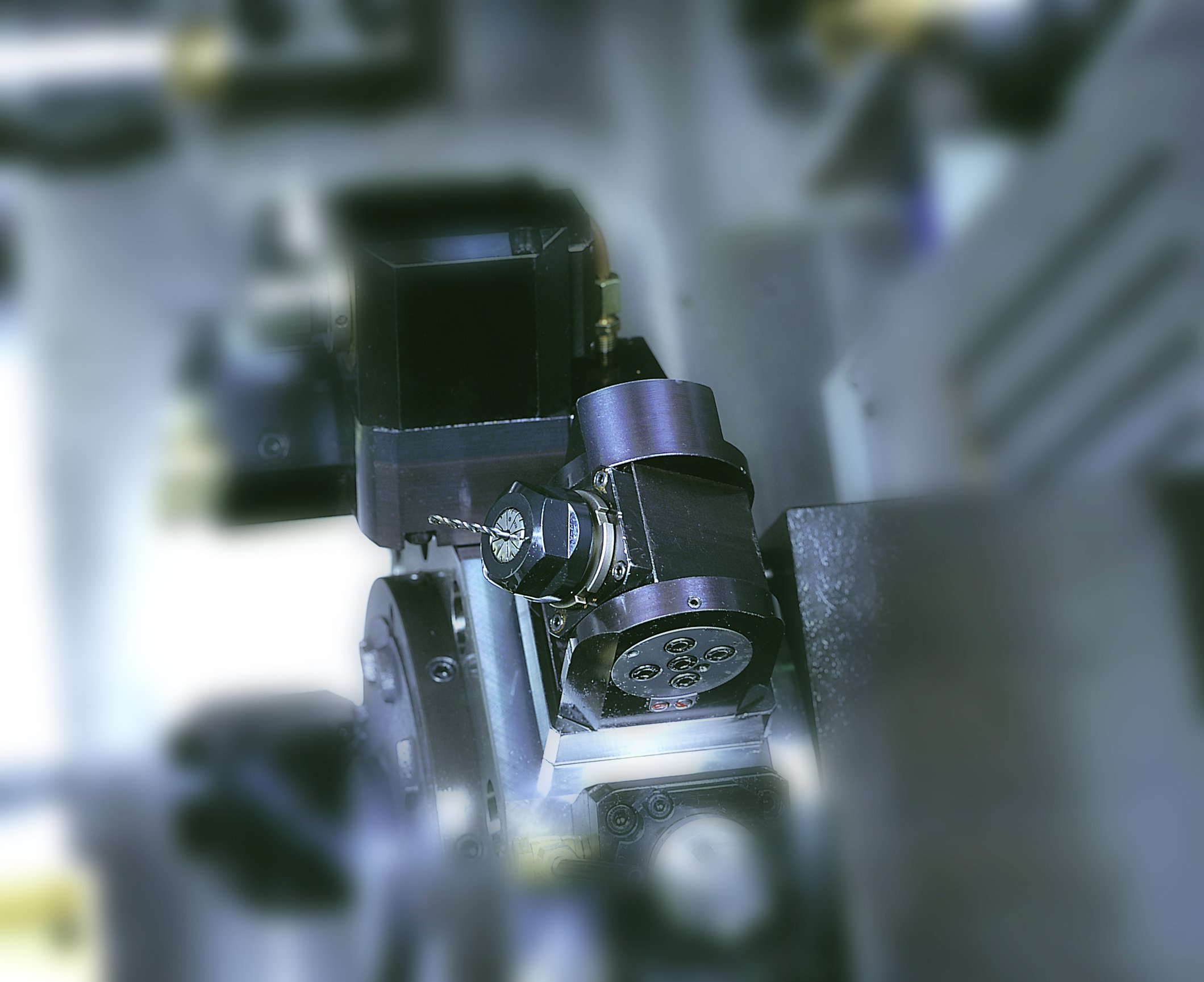

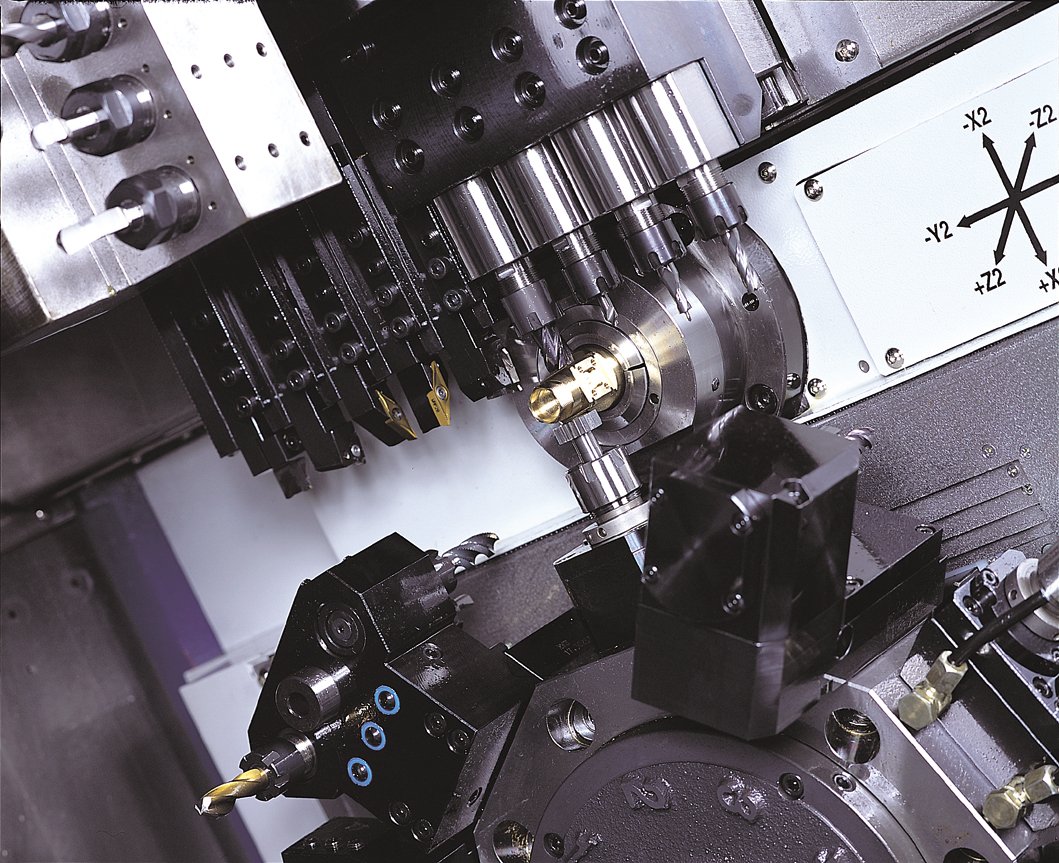

Revolverová hlava s Y osou

Revolverová nástrojová hlava výrazne rozširuje možnosti stroja. Poskytuje dostatok pozícií pre pevné aj poháňané nástroje a umožňuje rýchlo prechádzať medzi rôznymi operáciami bez zásahu obsluhy.

Y os je dôležitá najmä pri výrobe dielov s mimoosými prvkami. Umožňuje presné vŕtanie, frézovanie drážok, obrábanie plôšok, tvorbu priečnych otvorov a ďalšie operácie, ktoré by na jednoduchšom sústruhu vyžadovali následné obrábanie na ďalšom stroji.

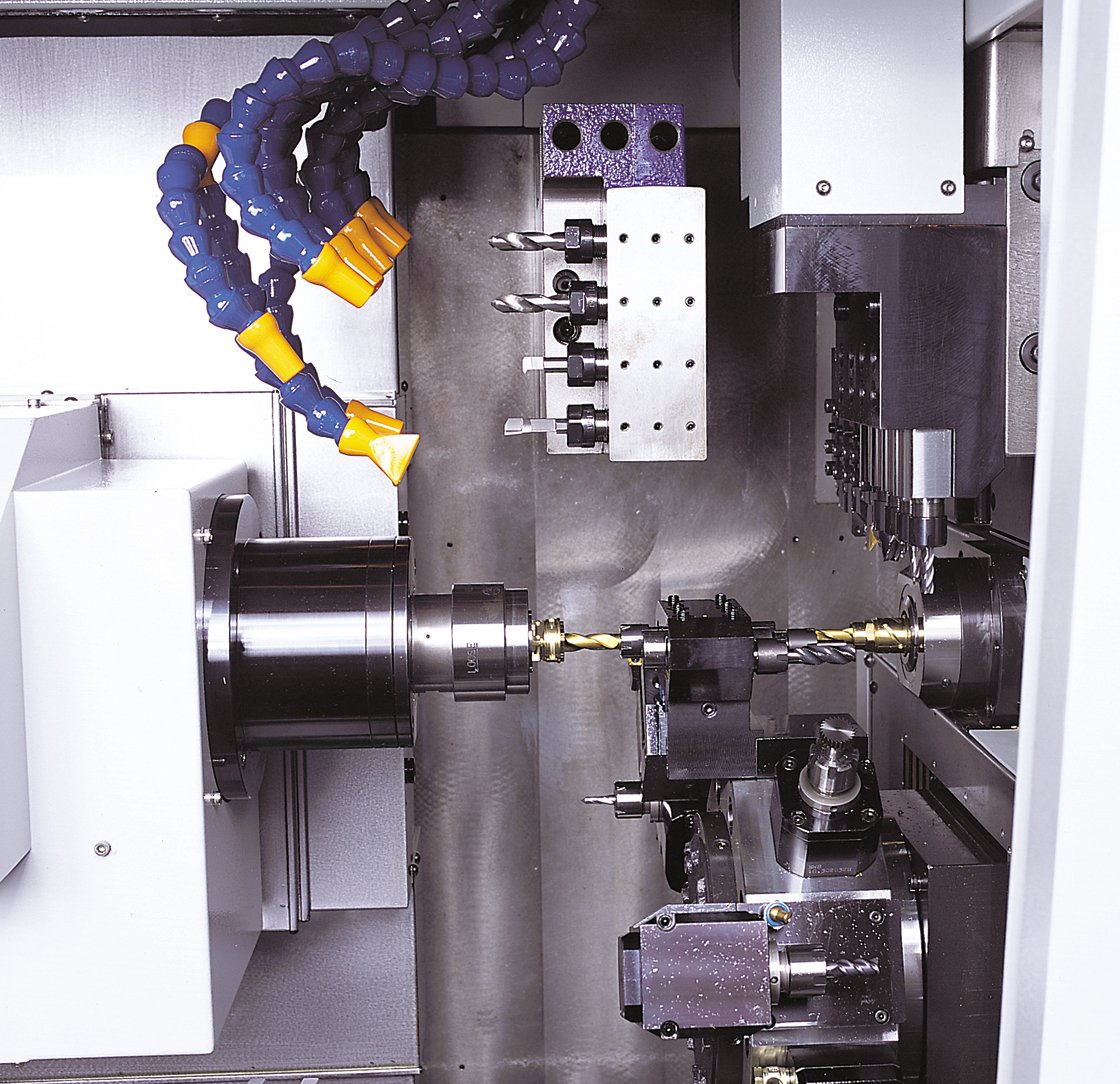

Hlavné vreteno a protivreteno

Protivreteno prevezme obrobok z hlavného vretena a umožní dokončiť jeho zadnú stranu. Súčasť tak môže opustiť pracovný priestor kompletne obrobený a pripravený na ďalšiu kontrolnú, montážnu alebo povrchovú operáciu.

Automatické odovzdanie dielu medzi vretenami prináša:

• presnejšia nadväznosť jednotlivých operácií
• odstránenie ručného prepínania obrobku
• zníženie rizika chýb obsluhy
• kratšiu priebežnú dobu výroby
• možnosť dlhodobej automatickej prevádzky

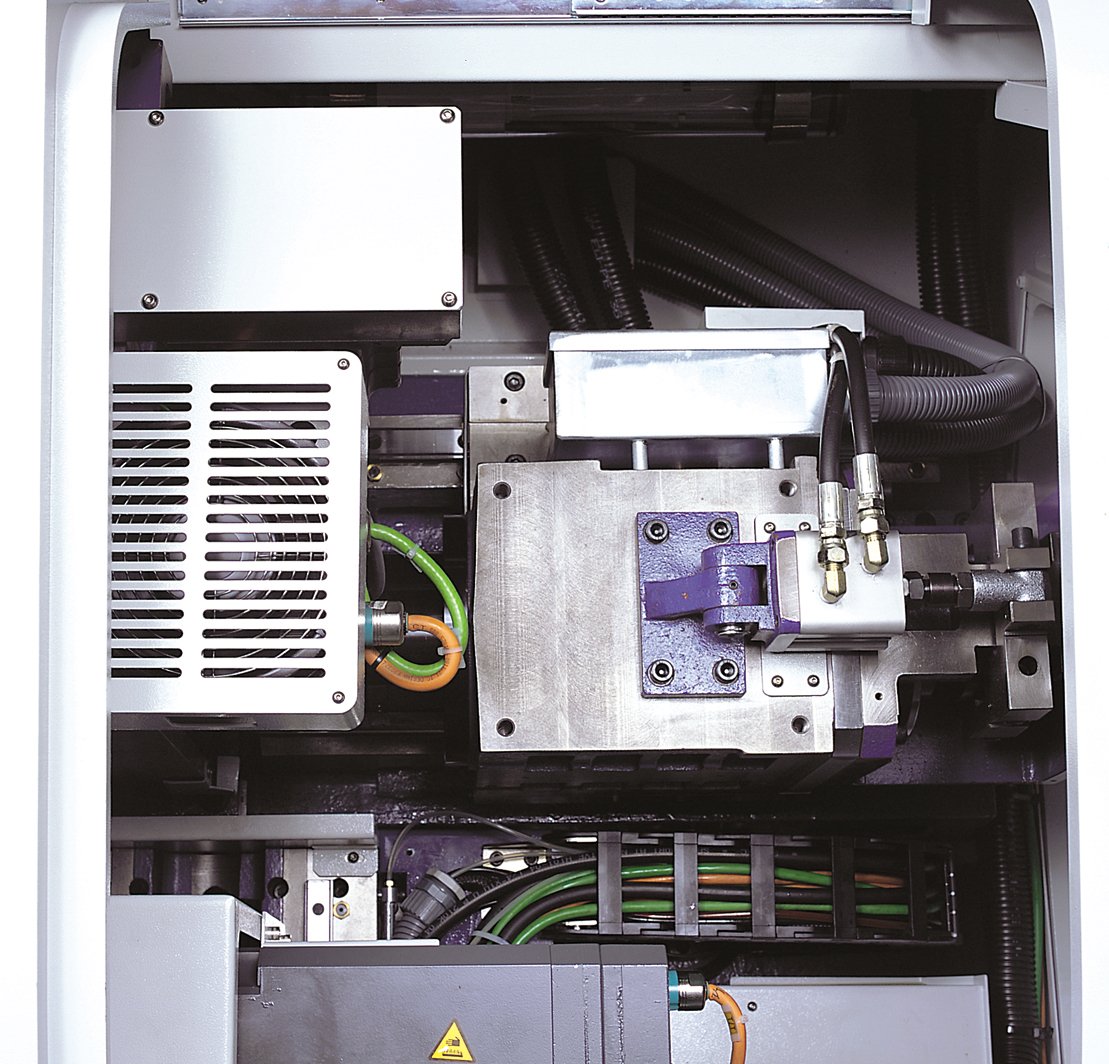

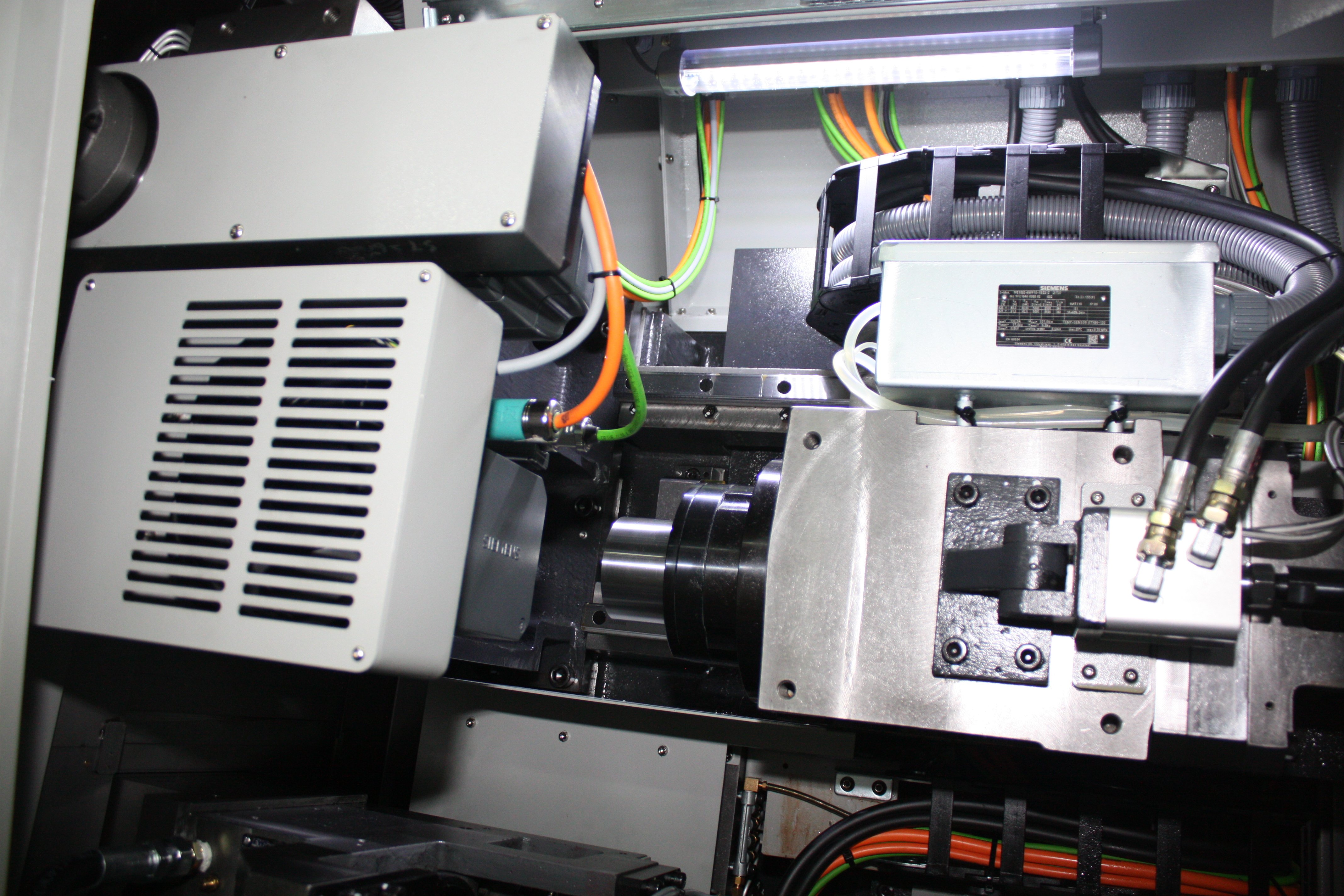

Vstavané pohony vretien

Vstavané motory hlavného vretena a protivretena prispievajú k rýchlej odozve pohonu, presnému riadeniu otáčok a stabilnému obrábaniu. Obmedzenie prevodových prvkov pomáha znižovať vibrácie a tepelné vplyvy, čo je dôležité pri dlhodobej výrobe presných súčastí.

Synchronizované riadenie vretien zároveň podporuje bezpečné a presné odovzdávanie obrobkov.

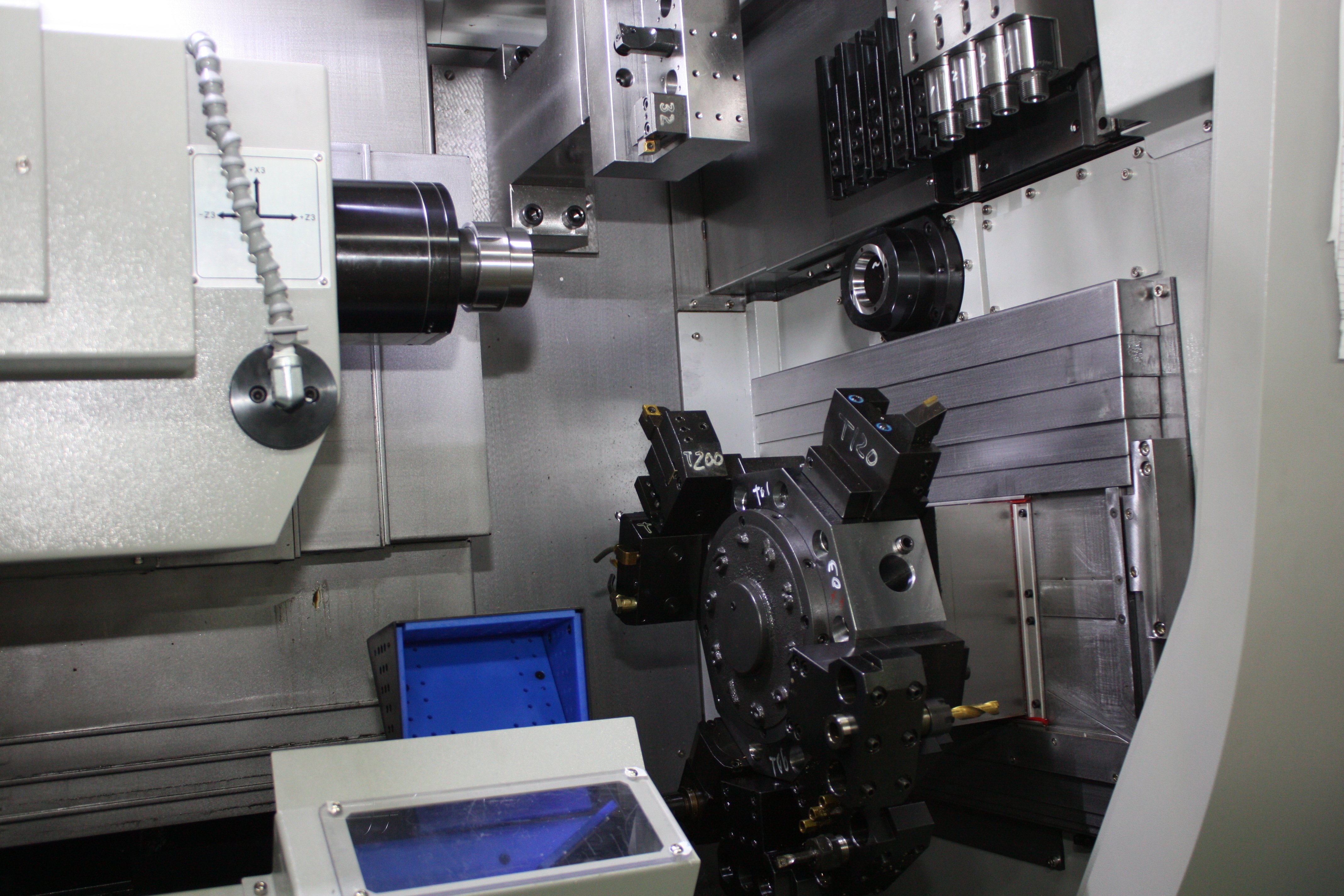

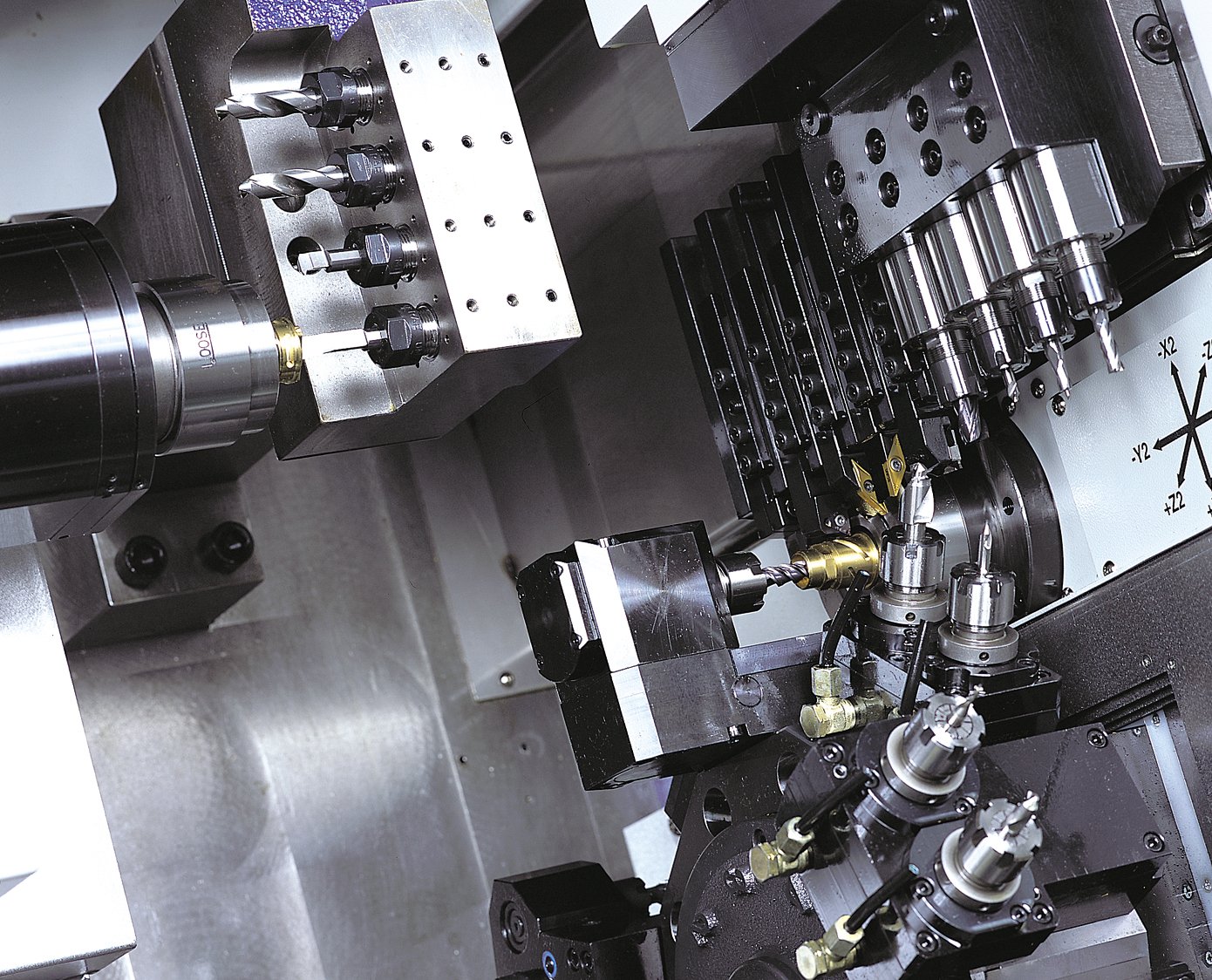

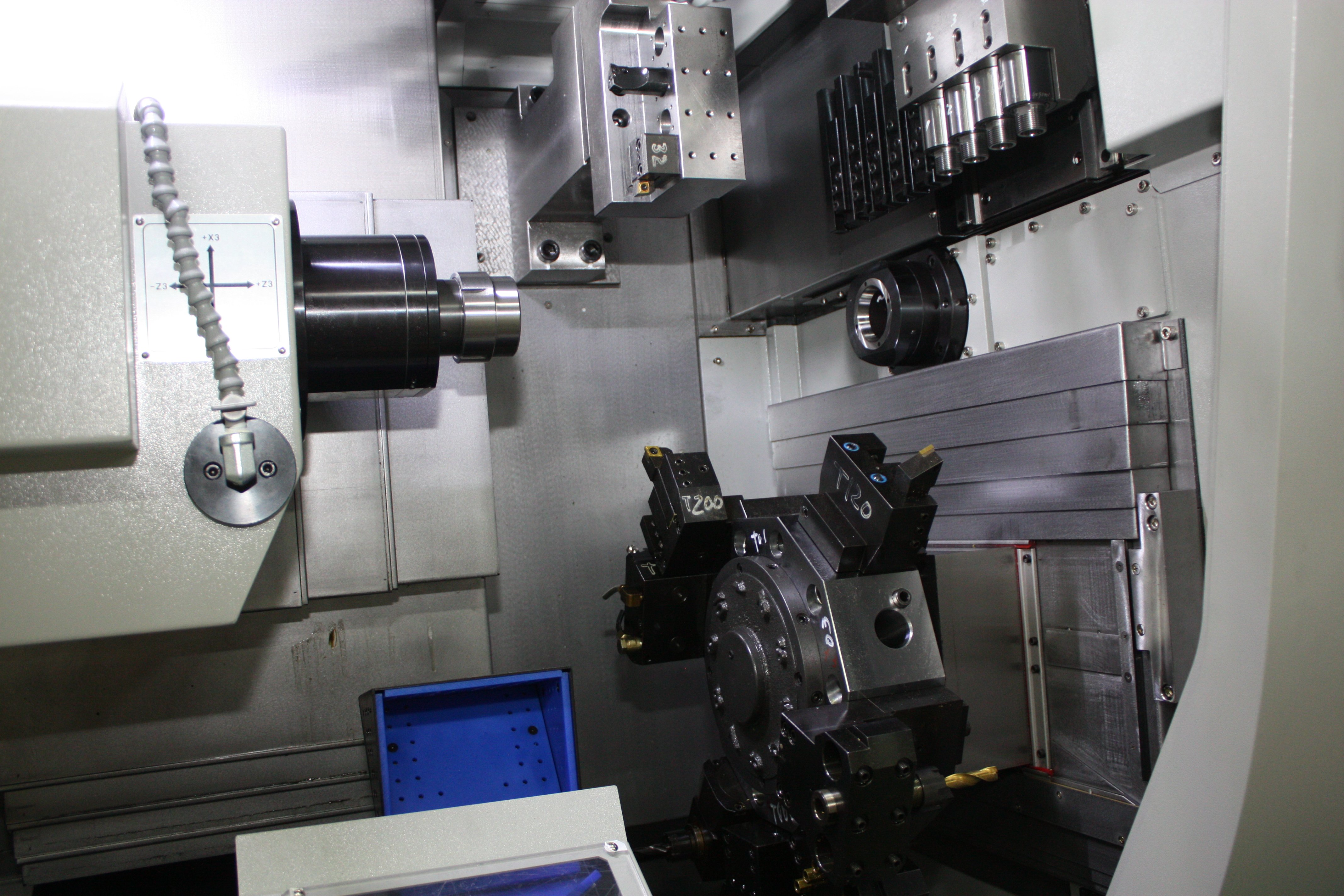

Rozsiahly nástrojový systém

Kombinácia revolverovej hlavy, predných nástrojových pozícií, priečnych poháňaných nástrojov a nástrojov určených na zadné obrábanie poskytuje vysokú variabilitu pri zostavovaní technológie.

Stroj je možné pripraviť pre kombináciu operácií, ako sú:

• pozdĺžne a čelné sústruženie
• zapichovanie a upichovanie
• vŕtanie a vyvŕtanie
• rezanie a frézovanie závitov
• priečne a mimoosé vŕtanie
• frézovanie drážok a plôšok
• obrábanie zadnej strany súčasti

Rozsiahle nástrojové osadenie obmedzuje potrebu častých prestavieb a umožňuje na jednom stroji vyrábať širšie portfólio dielov.
