SÚSTRUH S OSOU "Y" A SKRIŇOVÝMI VODIACIMI DRÁHAMI NA VYSOKÚ RÝCHLOSŤ ÚBERU A PRESNÉ DOKONČOVACIE OPERÁCIE

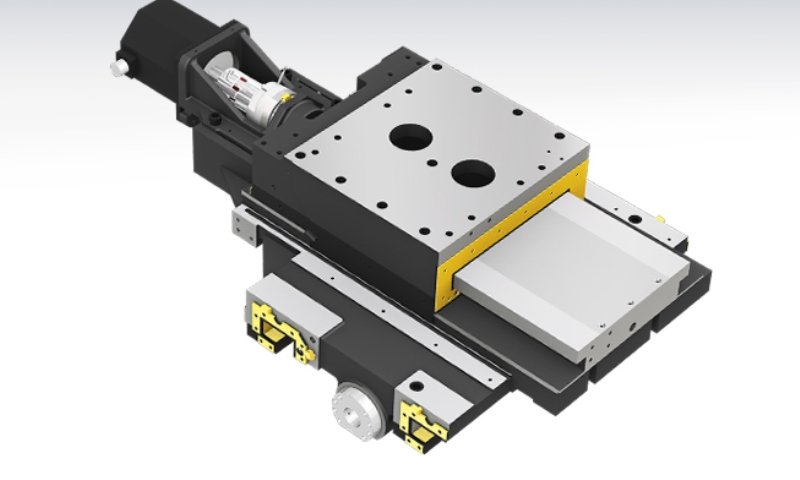

  • Zväčšené presné vodiace dráhy na ťažké obrábanie (skriňové vodiace dráhy).

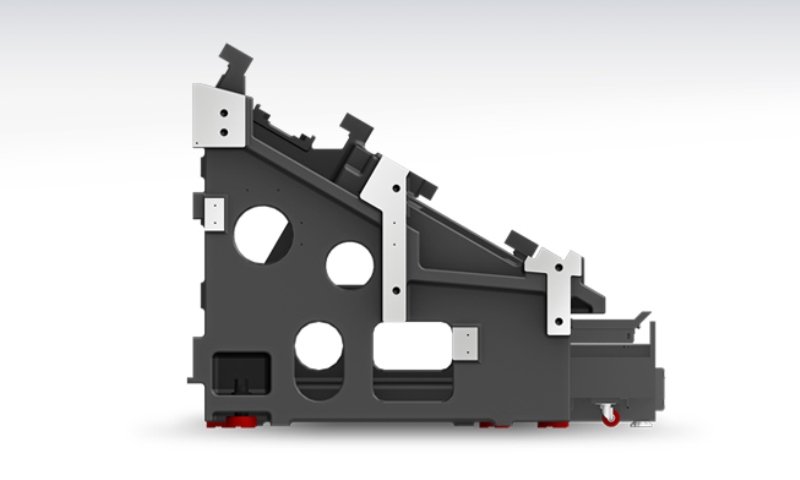

  • Liatinová základňa so sklonom lôžka 30° pre vysokú tuhosť, vyrába sa ako jeden kus.
  • Zdokonalenie liatinovej základne na minimalizáciu tepelného posunu.
  • Integrovaná úplná synchronizácia ovládania hlavného/dolného vretena (typ "SY").

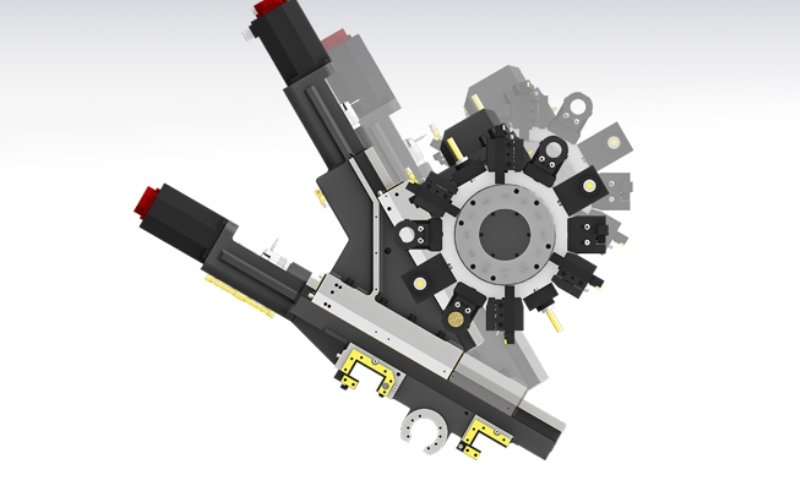

  • Sústružnícko-frézovací multifunkčný systém s revolverom BMT s osou X-Y s najtuhšou klinovou konštrukciou pre pohyb v osi "Y".
  • Vynikajúca vysoká rýchlosť posuvu 30 m/min [1181 ot/min] (os Z).
  • Ergonomické vyvýšenie pre pohodlný prístup obsluhy k skľučovadlu a ovládaniu stroja.
  • Vysoká hmotnosť stroja s malými rozmermi, vynikajúce remeselné spracovanie detailov predurčuje stroj na dlhodobé nasadenie vo všetkých najnáročnejších prevádzkach.

Popis produktu

  • Sústruhy CNC s osou Y radu HD sú vhodné na všetky typy obrábania v danom rozsahu veľkosti stroja.
  • Stroj využíva nový riadiaci systém FANUC v českom jazyku.
  • V rámci predpredajnej prípravy CNC stroja nahráme najnovší dostupný softvér vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.
  • Stroje radu HYUNDAI-WIA HD sú v Českej republike a v Európe obľúbené vďaka možnosti grafického programovania s využitím veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora sa používa grafická simulácia.
  • Najväčší revolver BMT vo veľkostnej triede strojov HD umožňuje jednoduché veľmi tesné upínanie pevných nástrojov a poháňaných držiakov nástrojov.
  • Robustný revolver BMT s rýchlym indexovaním, (0,2 s) dokáže upnúť 12 pevných alebo poháňaných nástrojov naraz (všetky polohy sú poháňané).
  • Vysoká tuhosť celkového lôžka zo žíhanej liatiny, zosilnené uchytenie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Maximálny priemer obežnej dráhy 820 (mm)
Maximálny obrábaný priemer 300 (mm)
Maximálna obrábaná dĺžka 610 (mm)
Maximálny priemer tyče 81 (mm)
Veľkosť skľučovadla 10 (")
Indexovanie vretena (os C) 0.001 (°)
Otáčky vretena 3500 (ot/min)
Výkon vretena (maximálny/stacionárny) 18.5/15 (kW)
Krútiaci moment vretena (maximálny/stacionárny) 400,7/324,9/243,7 (N.m)
Ukončenie vretena (štandardizované) A2-8
Odchod osi X/Y 215/110 (±55) (mm)
Začiatok v osi Z/ZB 680 (mm)
Rýchlospojky pre os Z/X 30/24 (m/min)
Počet pozícií v revolveri 12 (24) (ks)
Typ držiakov nástrojov BMT55P
Rýchlosť indexovania revolvera (od nástroja k nástroju) 0,2 (sec)
Výkon poháňaného nástroja (maximálny/stacionárny) 5,5/3,7 (kW)
Krútiaci moment poháňaného nástroja (maximálny/ustály) 52,5/26,5 (kW)
Otáčky poháněného nástroje (plynule řízené) 6000 (ot/min)
Hmotnosť stroja 4800 (kg)
Rozmery stroja 3380x1800 (mm)
Vzhľadom na neustály vývoj sa špecifikácie stroja môžu zmeniť bez predchádzajúceho upozornenia.
