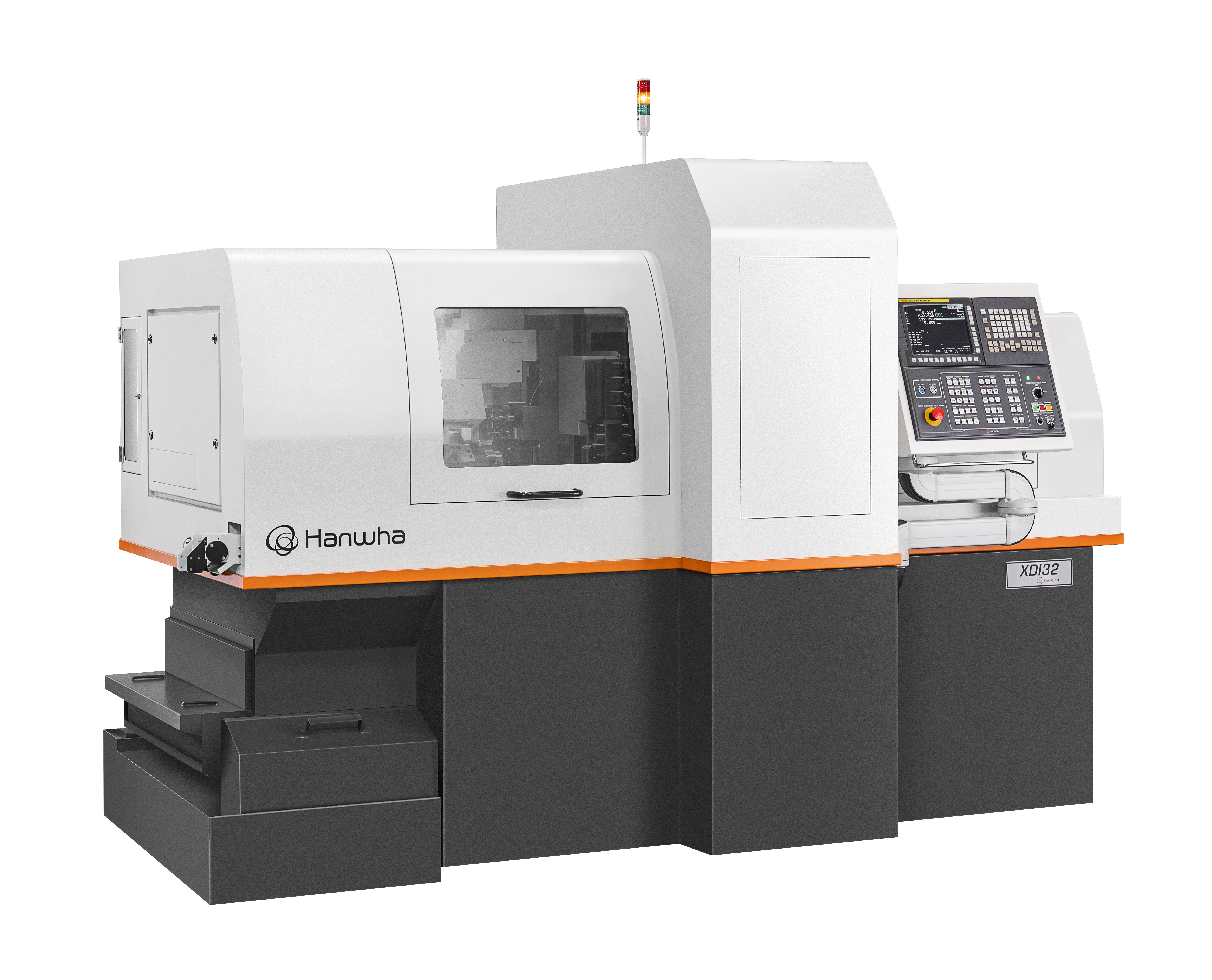

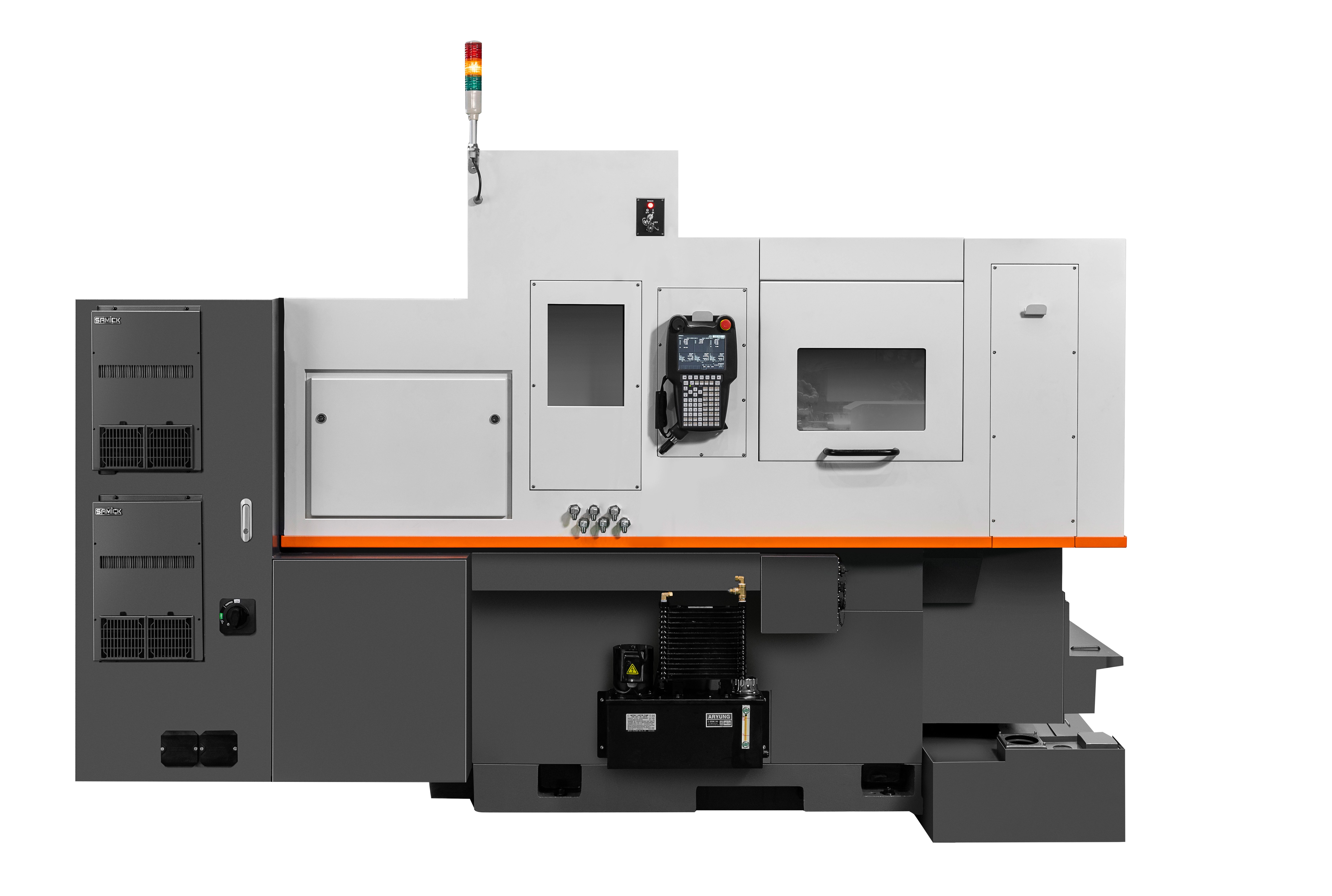

Trojkanálový 9osý CNC dlhotočný automatický sústruh HANWHA XDI32 predstavuje vlajkovú loď v produktivite presného sústruženia tyčového materiálu do priemeru 32 mm.

• Maximálna produktivita a dynamika: Stroj využíva technológiu HD dynamik a trojkanálové riadenie, ktoré umožňuje efektívne prekrývanie operácií a bleskové vedľajšie časy.

• Efektívne lámanie triesok: Systém PCRIII aktívne rieši problémy s dlhými trieskami, čo je pri malých priemeroch kritické pre životnosť nástrojov a spoľahlivosť automatizovanej prevádzky.

• Pripravené na automatizáciu: Plná kompatibilita s univerzálnymi robotickými bunkami a podávačmi tyčí umožňuje jednoduchú integráciu do liniek v rámci konceptu Priemysel 4.0.

• 3kanálové riadenie a 9 riadených osí: Unikátna koncepcia umožňujúca paralelné vykonávanie až 3 samostatných obrábacích operácií naraz (simultánne obrábanie na hlavnom vretene aj protivretene + nezávislé zadné opracovanie).

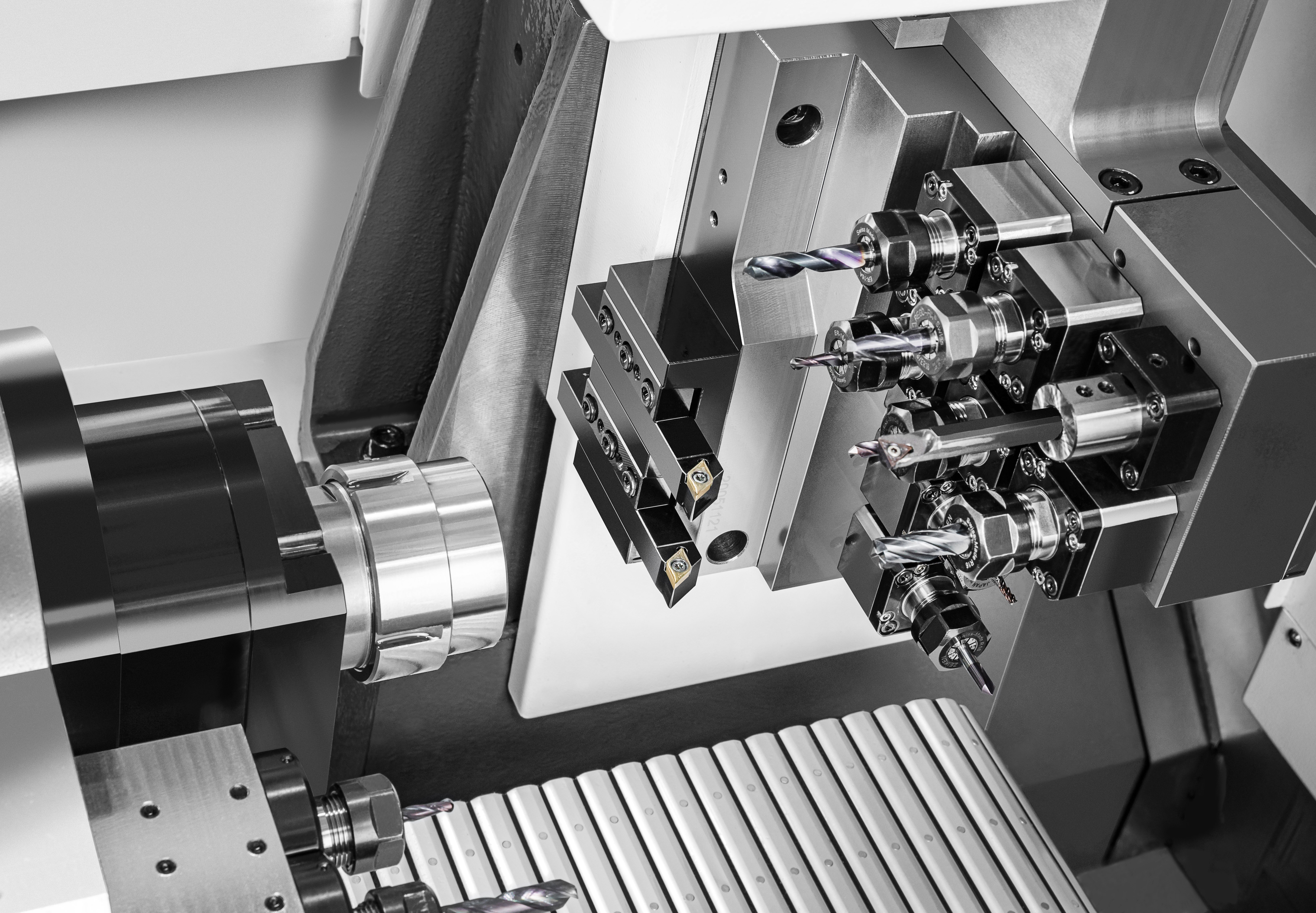

• Koncepcia protiľahlých nástrojových dosiek (Opposite-Gang): Samostatne riadené nástrojové jednotky pre hlavné aj protivreteno výrazne rozširujú kapacitu nástrojov a eliminujú kolízne stavy.

• Identický výkon hlavného aj protivretena: Obe vretená disponujú vstavanými elektromotormi s výkonom 2,2 / 5,5 kW a otáčkach 6 500 ot/min, čo je ideálne pre dielce vyžadujúce zložité a rozsiahle opracovanie výrobku z druhej strany.

• Prevádzka s aj bez vodiaceho puzdra (Convertible GB / Non-GB): Rýchla prestavba medzi režimom s vodiacim puzdrom (pre dlhé štíhle hriadele) a režimom bez puzdra (pre výrazné skrátenie zvyšku tyče a úsporu materiálu).

• Extrémne tuhá liatinová základňa: Masívna konštrukcia s hmotnosťou 6 300 kg pohlcuje vibrácie a zaručuje vynikajúcu kvalitu povrchu aj pri silovom obrábaní ťažkoobrobiteľných materiálov. ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​

Výrobca HANWHA (Južná Kórea) je technickým etalónom medzi výrobcami dlhotočných automatov SWISS TYPE. Oproti bežným výrobcom vyniká predovšetkým vyššou dynamikou a stálou, výrobne bezpečnou presnosťou.

Komplexné obrobenie aj veľmi zložitých mikro dielov

• CNC dlhotočné automaty švajčiarskeho typu HANWHA sú určené na výrobu jednoduchých alebo zložitých dielov, v malých alebo veľkých sériách z tyčového materiálu, kde je kladený veľký dôraz na rýchlosť výroby a presnosť.
• Na CNC dlhotočné SWISS TYPE automaty HANWHA sa spoliehajú firmy, ktoré vyrábajú diely pre automobilový, lekársky (hodinársky, dentálny), elektronický a ďalší priemysel. Firmy, ktoré spracovávajú väčšie a veľké série zložitých aj extrémne technologicky náročných obrobkov. HANWHA vždy ponúka spoľahlivé riešenie pre každú výrobu, od najmenších priemerov až po tyče priemeru 45 mm.

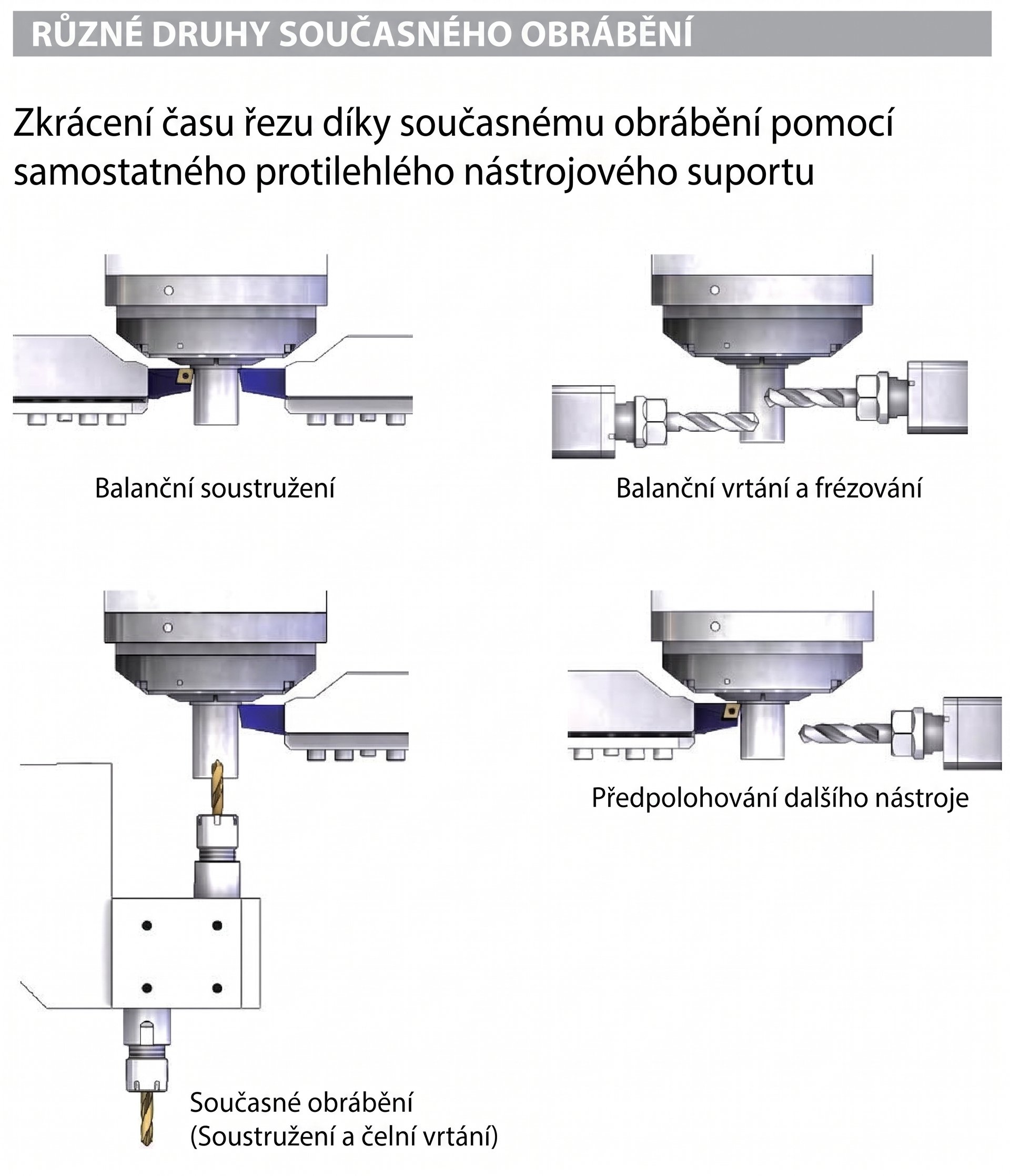

Trojkanálový 9osý CNC dlhotočný automatický sústruh HANWHA XDI32 predstavuje vlajkovú loď v produktivite presného sústruženia tyčového materiálu do priemeru 32 mm. Využíva unikátnu kinematiku s dvoma protiľahlými nezávislými nástrojovými jednotkami (Opposite-Gang) a samostatným kanálom pre protivreteno. Vďaka trom nezávislým riadiacim kanálom umožňuje súčasné obrábanie až tromi nástrojmi naraz (vyvážené sústruženie, simultánne vŕtanie, závitovanie a frézovanie). S masívnym liatinovým lôžkom s hmotnosťou 6 300 kg a identicky dimenzovanými vretenami (2,2/5,5 kW) prináša nekompromisnú tuhosť, rýchlosť a rozmerovú stálosť pre najnáročnejšiu sériovú výrobu.

CNC dlhotočný automat HANWHA XDI32 bol navrhnutý s ohľadom na maximálnu produktivitu u dielcov do priemeru 32 mm, kde samotné rozdelenie operácií medzi dve vretená nestačí a je vyžadované simultánne nasadenie viacerých nástrojov naraz.

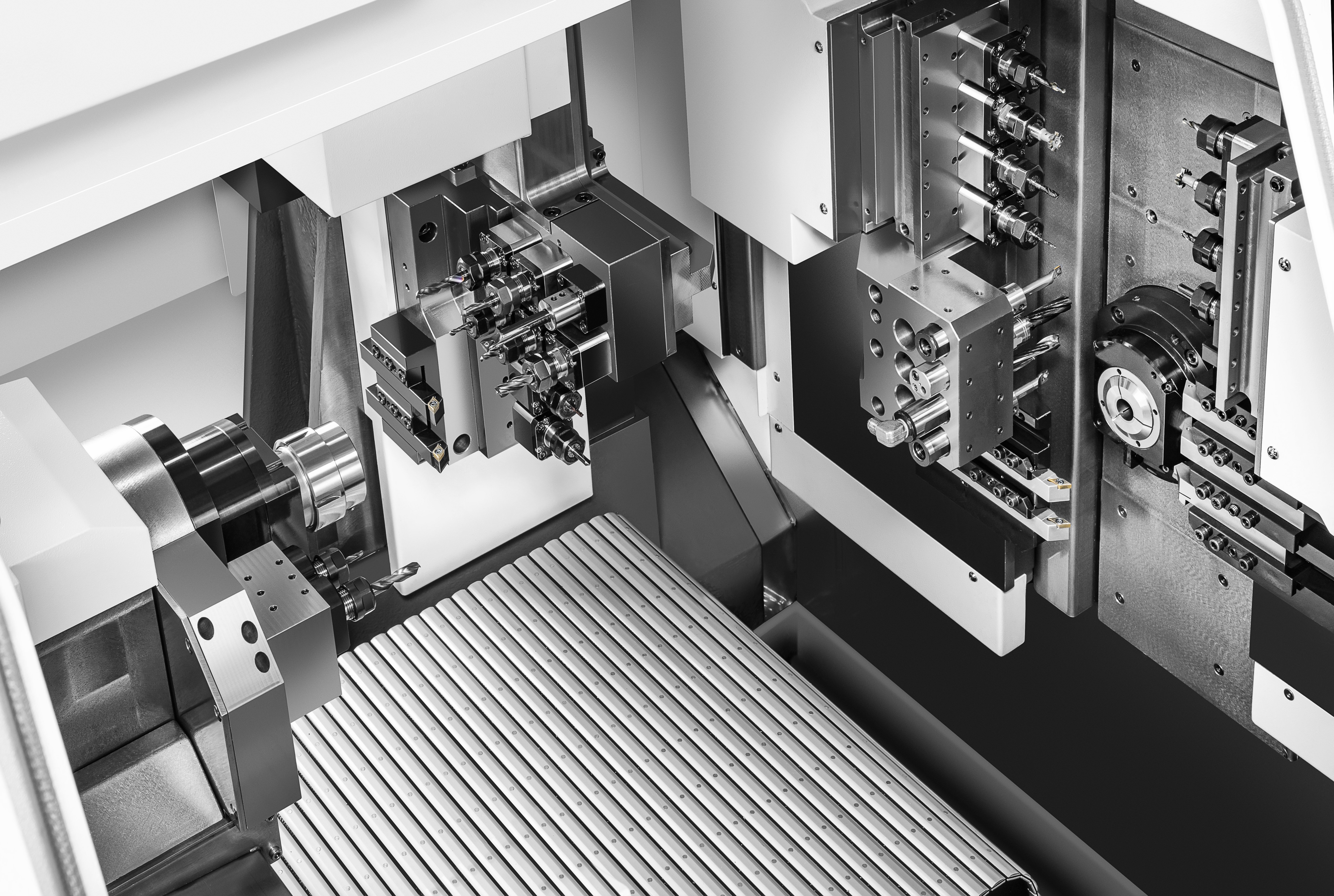

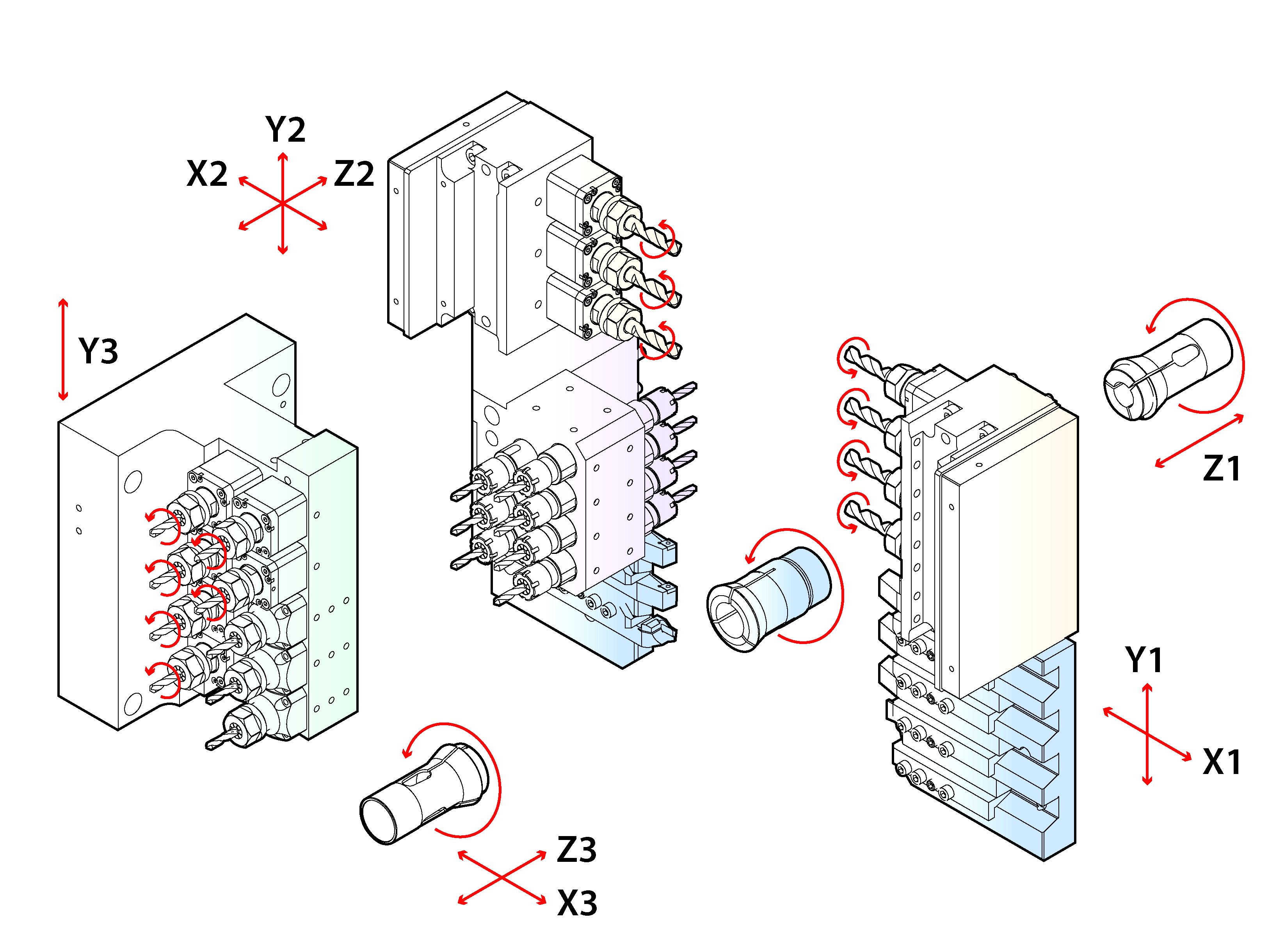

Kinematika s 3 kanálmi a protiľahlými nástrojovými jednotkami

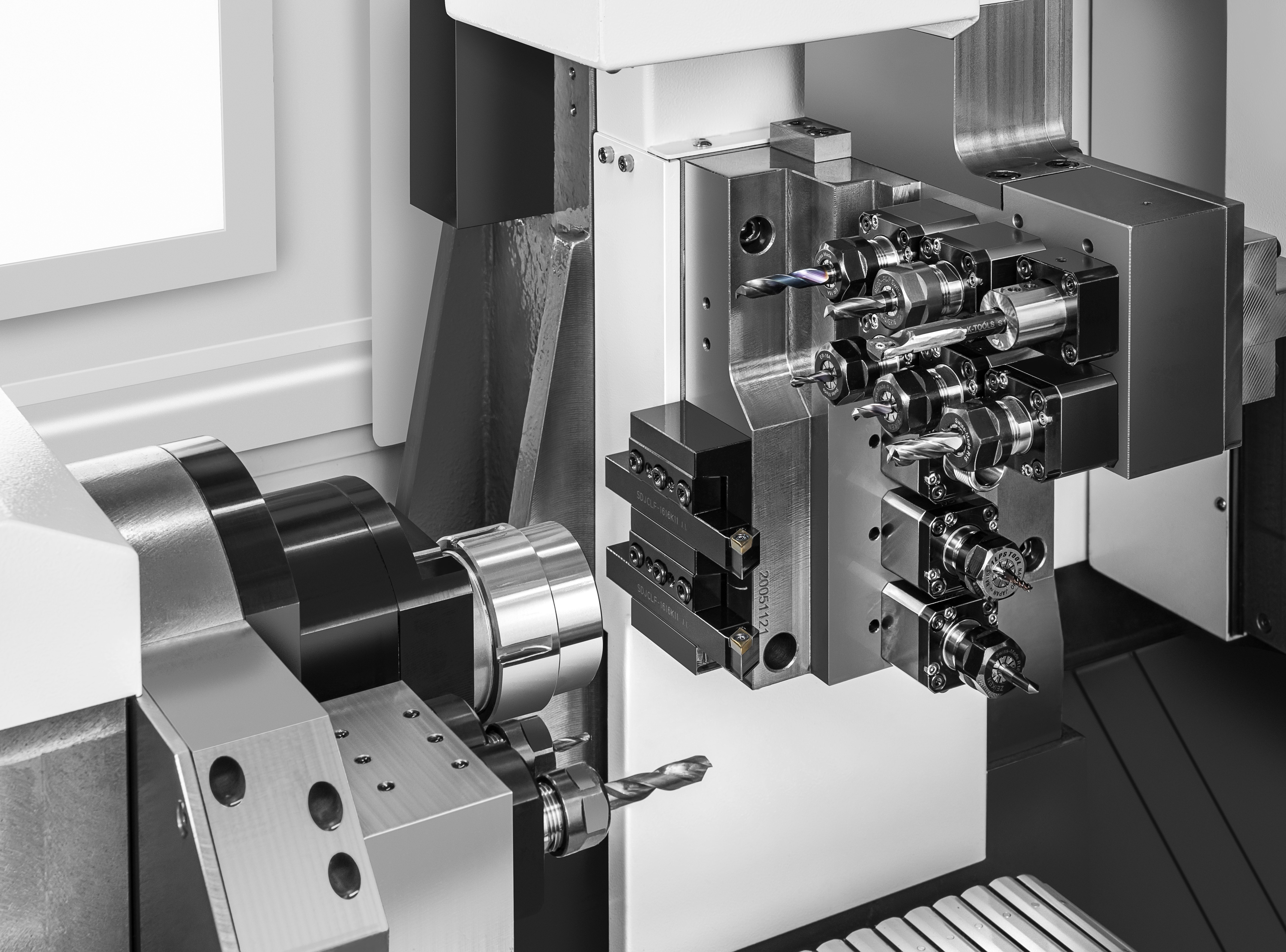

• Model XDI32 disponuje dvoma samostatnými nástrojovými jednotkami pre hlavné vreteno a vyhradenou zadnou nástrojovou jednotkou s vlastnou osou Y3. To umožňuje súčasne vykonávať hrubovanie a dokončovanie, alebo naraz frézovať na hlavnom vretene aj protivretene a zároveň pripravovať ďalší nástroj v paralernej jednotke.

Vysoko dimenzované vretená a pohon poháňaných nástrojov

• Hlavné vreteno aj protivreteno využívajú vstavané motory-vretená s otáčkami až 6 500 ot/min a výkonmi 2,2 / 5,5 kW. Priečne poháňané nástroje majú k dispozícii výkonný motor 2,2 kW a dosahujú 6 000 ot/min, čo zaisťuje vysoký úber materiálu pri frézovaní aj vŕtaní.

Veľká nástrojová kapacita a opčná „B“ os

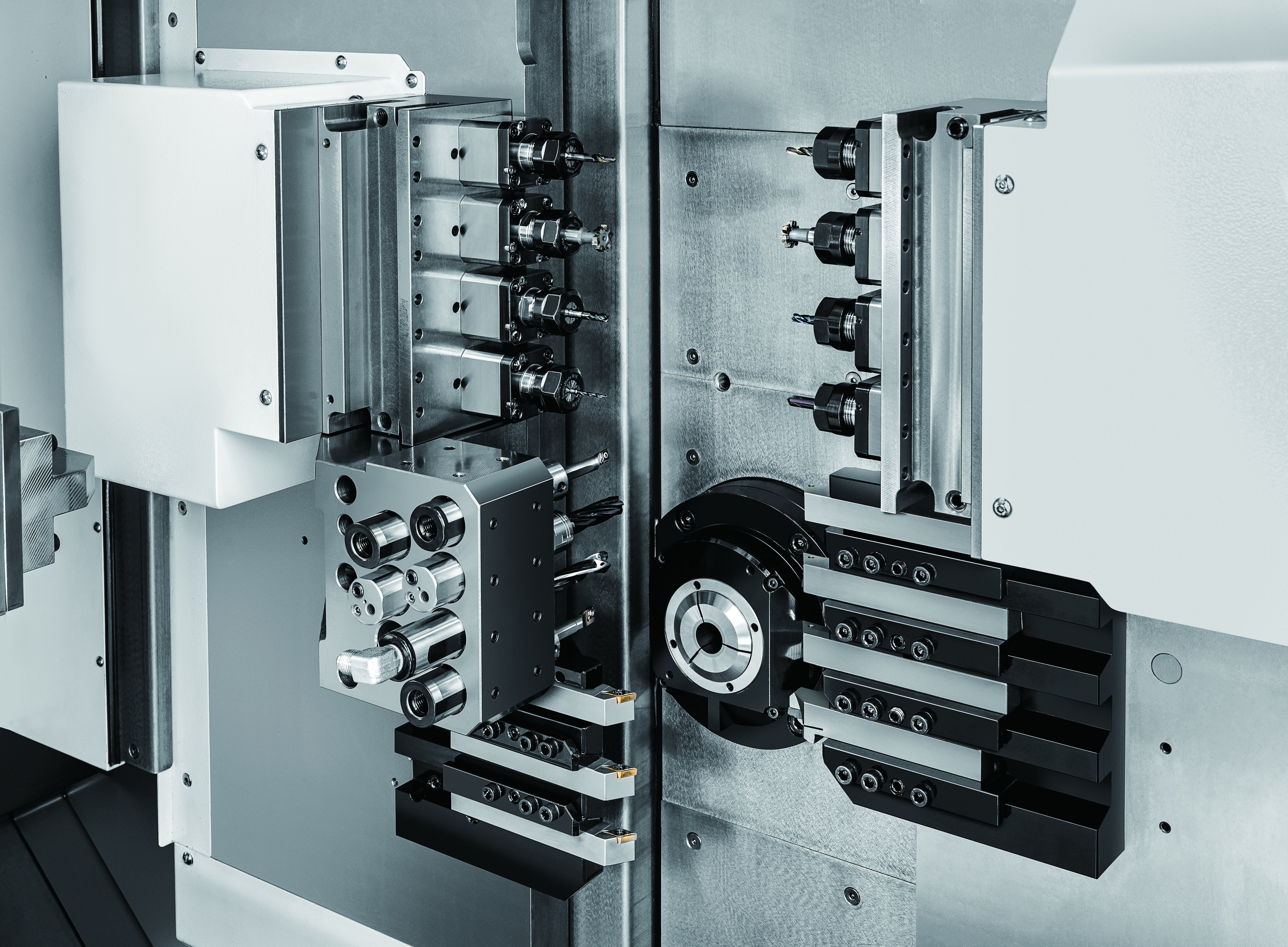

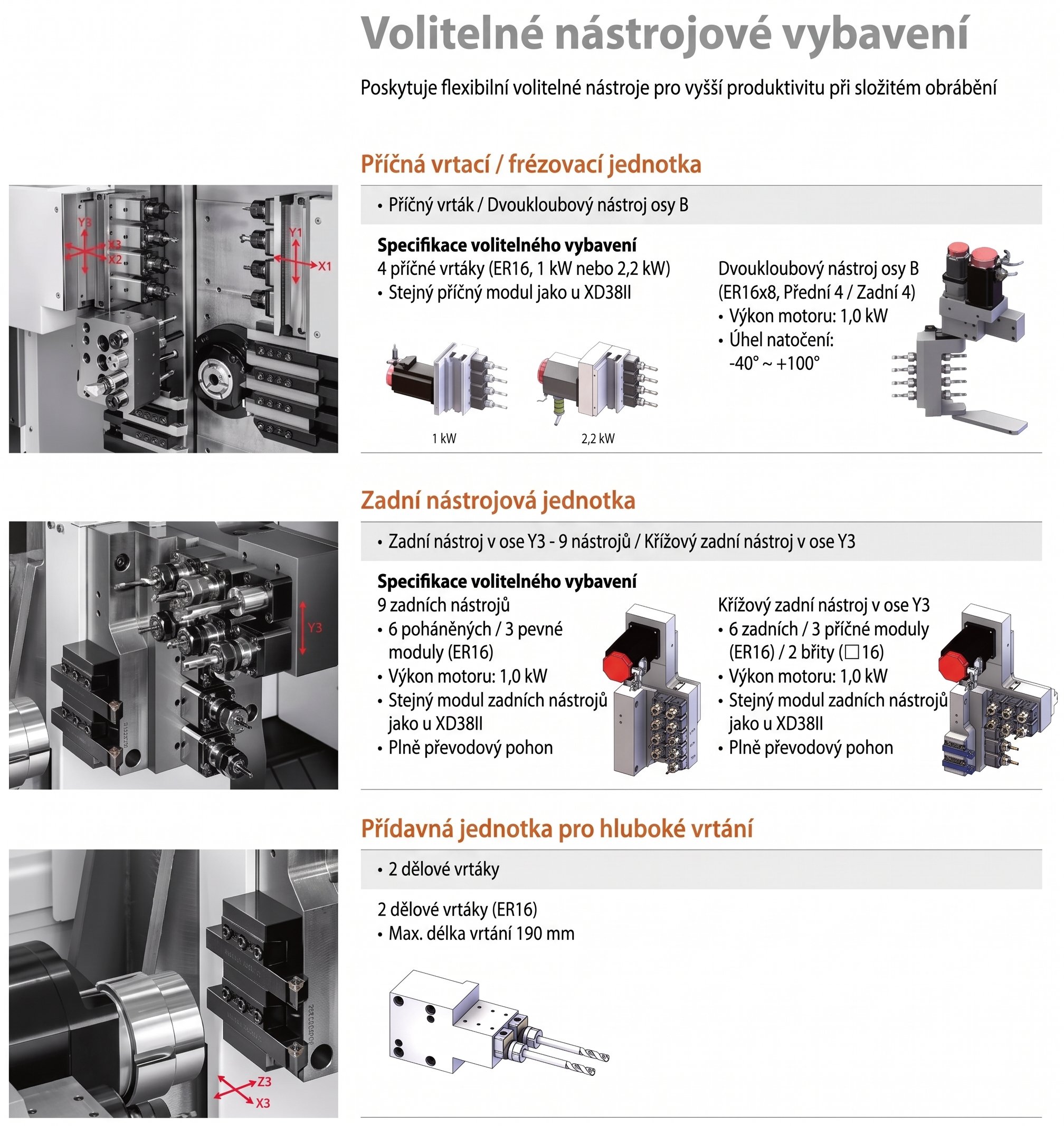

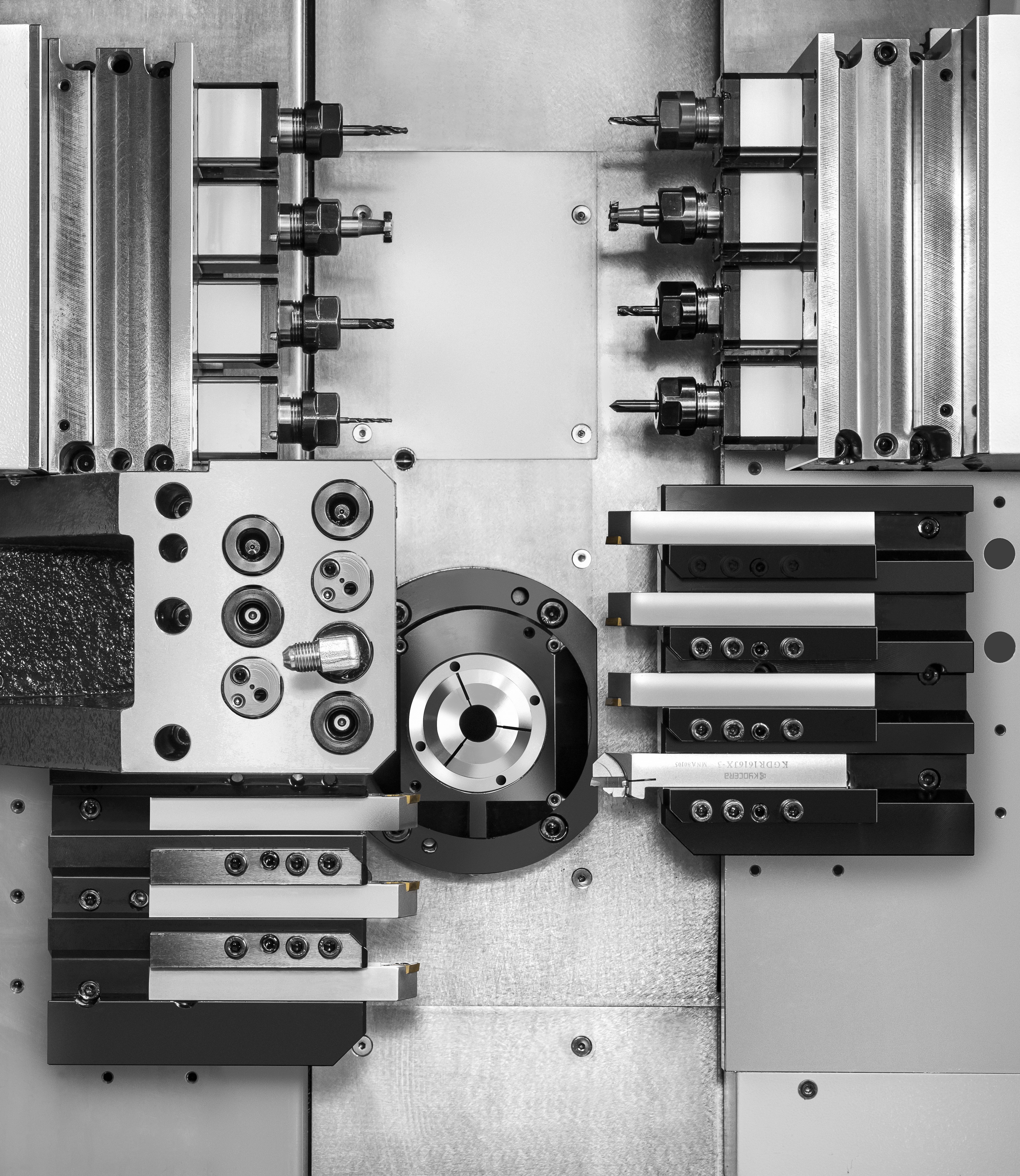

• Stroj ponúka 7 pozícií pre vonkajšie sústruženie, 11 osových/čelných pozícií, 7 poháňaných pozícií pre priečne nástroje a až 9 nástrojových pozícií na zadnom pracovisku (6 poháňaných + 3 pevné). Voliteľne je možné stroj vybaviť naklápacou B-osou (8 pozícií, ER16, rozsah -40 ° až +100 °) pre šikmé vŕtanie a súvislé päťosové frézovanie, prípadne jednotkou vedľa protivretena pre hlboké vŕtanie do hĺbky až 190 mm.

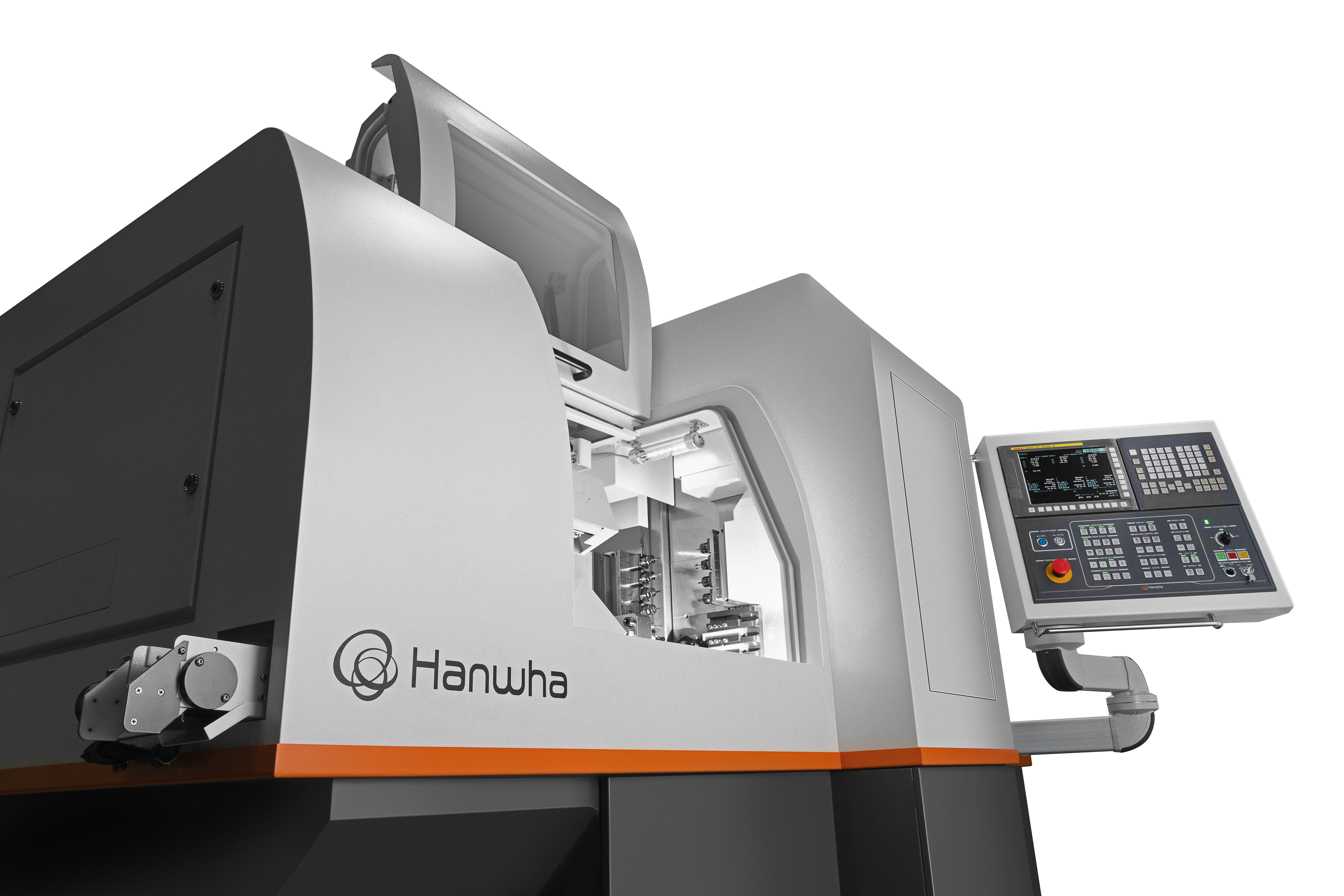

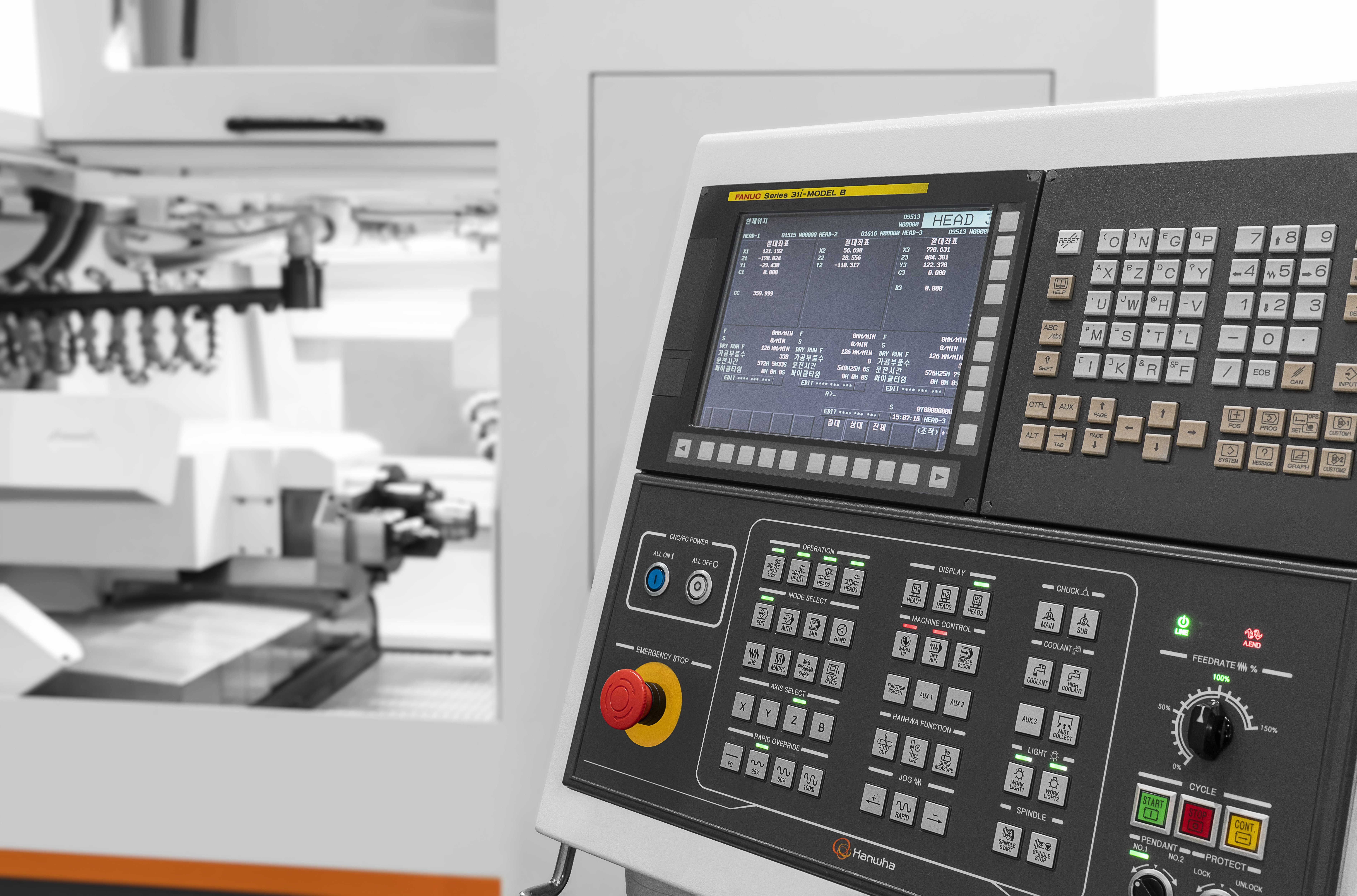

Spoľahlivý špičkový riadiaci systém FANUC 31i-B

• Trojkanálové riadenie FANUC 31i-B poskytuje vysoký výpočtový výkon na rýchle spracovanie blokov, pokročilú kompenzáciu tepelných dilatácií a prehľadné grafické rozhranie.

Prečo zvoliť HANWHA XDI32 od PROFIKY

• Pred dodaním stroja zaisťujeme kompletnú predpredajnú prípravu. Stroj je v našich priestoroch predinštalovaný, nahrávame najnovší softvér a chybové hlásenia v slovenskom jazyku. Stroj je dôkladne vyskúšaný s podávačom tyčí, prípadne s robotickým zakladaním, a zákazník tak dostáva plne otestovaný výrobný celok pripravený na okamžité spustenie výroby.
