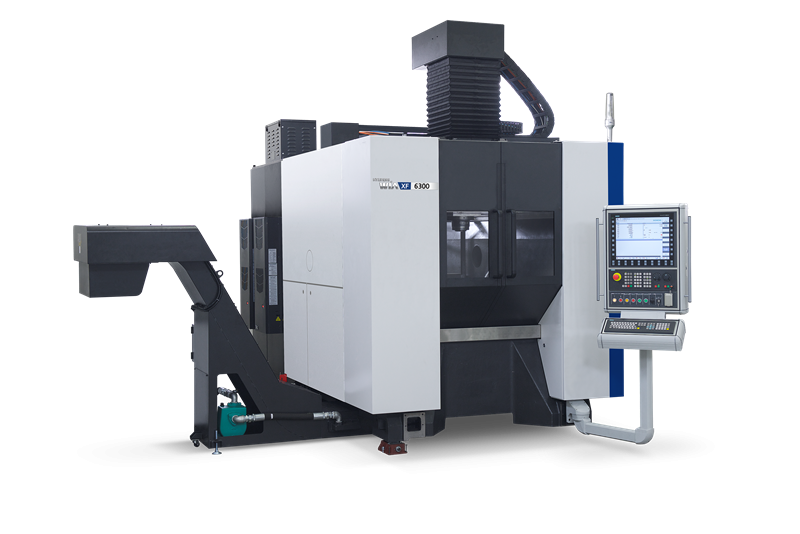

5-osové vertikálne CNC centrum Hyundai WIA XF6300

Unikátny základ All-in-One

Rad XF je navrhnutý s integrovaným portálovým stĺpom a jednodielnym základom „MONOBLOK“ z jedného kusu, ktorý poskytuje vynikajúci výkon a stabilitu v porovnaní s bežnými konštrukciami, ktoré sú riešené samostatne. Konštrukcia strojov systém „Monoblok“ je základom dokonalosti obrábania.

Štruktúra Box in Box (os X/Z)

Dizajn Box-in-Box je symetrická uzavretá konštrukcia osi X a vreteníka, bez previsu, umožňujúca bezprecedentnú rýchlosť, presnosť, stabilitu a zrýchlenie. Táto tepelne rovnovážna štruktúra pomáha minimalizovať tepelnú deformáciu a exceluje v dosahovaní jedinečnej presnosti polohovania.

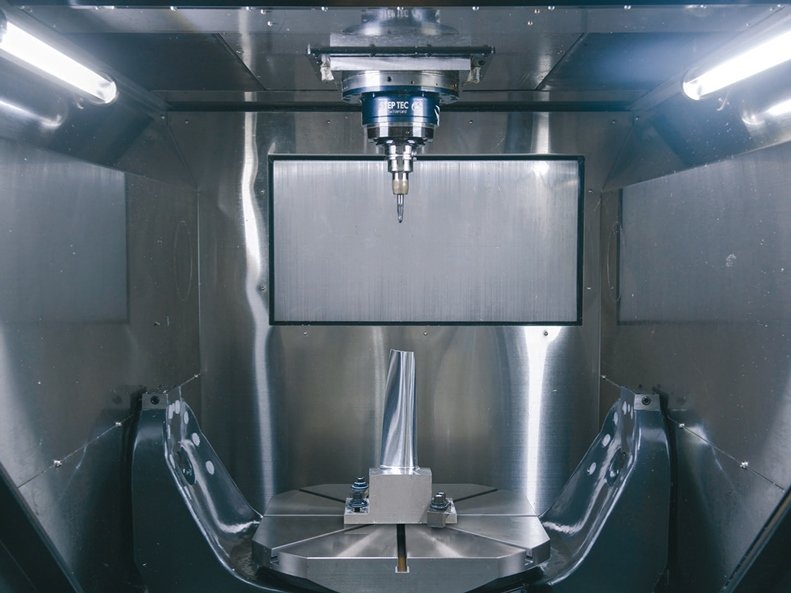

DDM Naklápací otočný stôl

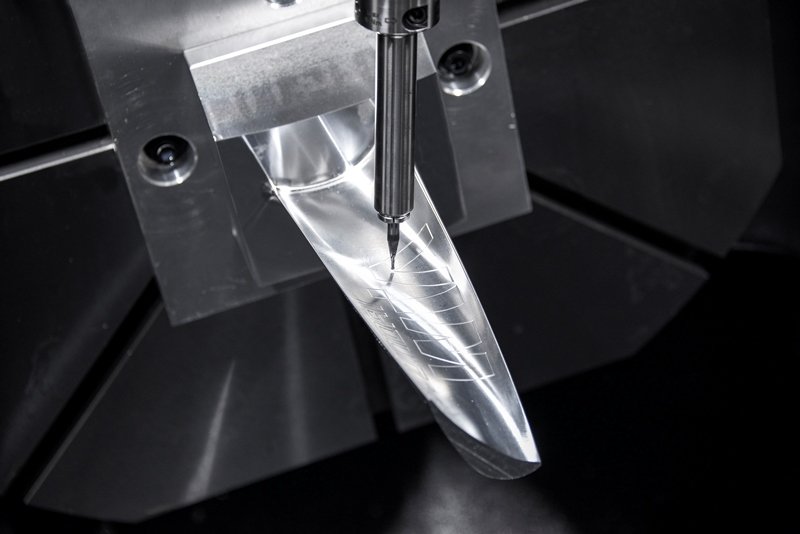

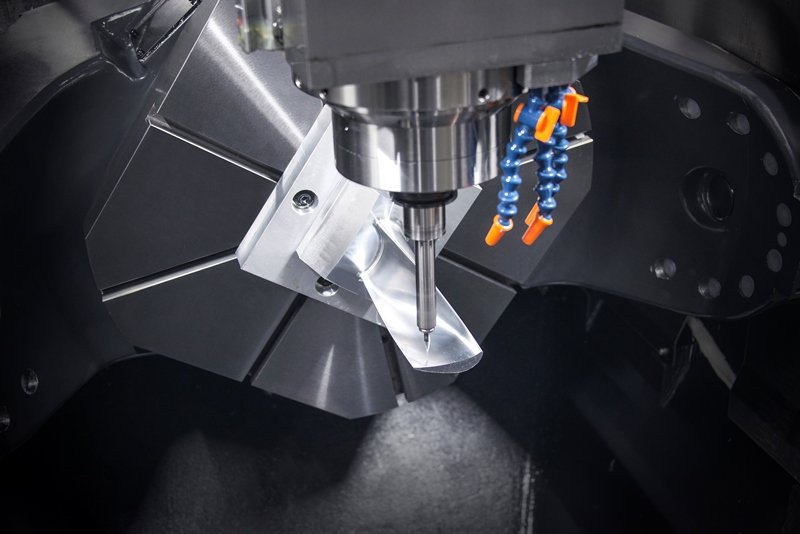

Otočný a výklopný stôl DDM (Direct Drive – priamy pohon) je navrhnutý tak, aby spĺňal vysoko presný a vysokorýchlostný simultánny päťosový pohyb, ktorý umožňuje obrábanie veľmi zložitých výrobkov, s vynikajúcou presnosťou a kvalitou povrchu. DDM dosahuje vyššiu akceleráciu, bez vibrácií a obmedzuje neproduktívne stratové časy. Naklápací a otočný stôl je v štandarde dodávaný vrátane rotačného priameho odmeriavania.

Vstavané vreteno (Built-in Spindle)

Vstavané vreteno vykazuje minimálne vibrácie a je navrhnuté pre rýchlu akceleráciu pri spomalení alebo roztočení. Teplotný senzor neustále stráži teplotu vretena a koriguje aj minimálne teplotné vychýlenie. Na výber je možné zvoliť vreteno s 15000/24000/40000ot/min.

Výmena nástrojov

Mechanizmus výmeny nástrojov stojanového typu bol vyvinutý s cieľom pridať nebývalo veľkú kapacitu úložiska nástrojov pre nesmierne zložité 5-osé obrábacie aplikácie (kapacita až 102 nástrojov). Doba výmeny nástroja (z rez-rez) 4,5 sec je najlepšia vo svojej triede. Spoľahlivosť výmeny dokazuje konštrukčné riešenie, ktoré zabraňuje kolízii pri výmene nástroja s upínacím stolom, bez ohľadu na polohu osi A, čo eliminuje chybu obsluhy. Zásobník nástrojov a oblasť obrábania sú úplne oddelené krytovaním, tak aby sa zabránilo kontaminácii chladiacej kvapaliny a triesok mimo oblasti skladovania nástrojov na zachovanie vysokej presnosti a čistoty.

Riadiaci systém

Špičkové päťosové centrum HYUNDAI WIA XF6300 je dodávané s najnovším riadiacim systémom SIEMENS, alebo HEIDENHAIN s prémiovými funkciami pre maximálnu produktivitu a užívateľský komfort. Interaktívne grafické funkcie s veľkou a prehľadnou 19“/22“ farebnou obrazovkou umožňujú obsluhe komfortné prostredie pre ovládanie stroja.

• ADP – Heidenhain (Advanced Dynamic Prediction) funkcie pre vysokú kvalitu povrchu a presnosť kontúry
• Advanced Surface – Siemens, funkcia inteligentného riadenia pohybu pre optimálny povrch obrobku a zároveň poskytuje maximálnu rýchlosť obrábania
• Interpolačné sústruženie / odvaľovanie vonkajších ozubených kolies
• 3D simulácia s vysokým rozlíšením a jemnými detailmi
• Inteligentná schopnosť výpočtu geometrie v predstihu, za účelom úpravy rýchlosti posuvu (až 5 000 blokov)
• Súbory PDF, výkresy atď. je možné otvoriť priamo na ovládacom paneli
• Funkcia kompenzácie tepelného posunu, aby boli minimalizované odchýlky obrábania spôsobené zmenami vonkajších teplôt
• Kontrola prechladenia v prípade zastavenia vretena.

Funkcia HW-ESS (úspora energie)

HYUNDAI WIA vyvinul systém úspory energie a poskytuje tak optimálne používateľské rozhranie pre šetrné životné prostredie. Napr. citlivo uvedie do režimu spánku dlho nepoužívané servomotory a motory av predstihu uvedie späť do pohotovosti.

Inovatívne technológie, najlepšie 5osé vertikálne centrum na svete

Rad strojov XF6300/8500 prepisuje zabehnuté konvencie na trhu s päťiosými centrami a posúva technické možnosti ešte o jeden stupeň vyššie ako tie najdokonalejšie stroje. Objavujte rad strojov XF, ktoré ďaleko prekonajú výkon existujúcich obrábacích strojov v Európe.

Podrobná špecifikácia stroja je uvedená v tabuľke Technické parametre.
