Výrobca HANWHA (Južná Kórea) je technickým etalónom medzi výrobcami dlhodobo používaných automatov typu SWISS. V porovnaní s bežnými výrobcami vyniká predovšetkým vyššou dynamikou (HD dynamic) a stabilnou a výrobne bezpečnou presnosťou.

Dlhodobé CNC stroje typu Swiss spoločnosti HANWHA sú určené na výrobu malých alebo stredne veľkých výrobkov z tyčového materiálu, pri ktorých sa kladie veľký dôraz na rýchlosť a presnosť výroby.

Na CNC dlhobežné stroje švajčiarskeho typu HANWHA sa spoliehajú spoločnosti, ktoré vyrábajú diely pre automobilový, zdravotnícky, elektronický a iný priemysel. Spoločnosť HANWHA vždy ponúka spoľahlivé riešenie pre každú výrobu až do priemeru tyče 45 mm.

Popis produktu

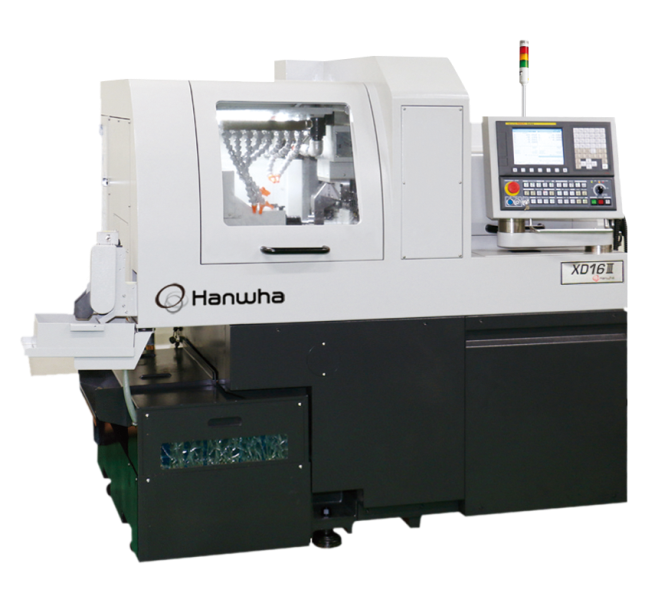

  • Dlhodobé obrábacie stroje CNC série XD16III sú dynamické obrábacie stroje na vysoko produktívne a vysoko presné obrábanie. Sú vždy vyrobené z jedného kusu bohato rebrovanej liatiny (hmotnosť stroja 2200 kg). Dlhšie, plynulo riadené rozbehy umožňujú následnú automatizáciu alebo, samozrejme, iné aplikácie pre ešte väčší komfort a všestrannosť použitia.
  • Ergonomické usporiadanie stroja pre pohodlný prístup k vretenu a nástrojovým jednotkám a pre jednoduchú údržbu.
  • Otočný nastaviteľný panel je v prípade potreby vybavený aj ručným ovládaním a odnímateľným kolieskom na jednoduché ovládanie a nastavenie CNC stroja.
  • Zabudované vysokorýchlostné vreteno (15 000 ot./min.) je navrhnuté tak, aby minimalizovalo vibrácie, čím sa zvyšuje životnosť nástrojov, dosahujú sa lepšie povrchy a zvyšuje sa stabilita výroby.
  • Na strojoch radu XDIII je systém rotačných vodiacich puzdier optimalizovaný tak, aby zvyšky tyčí boli čo najkratšie.

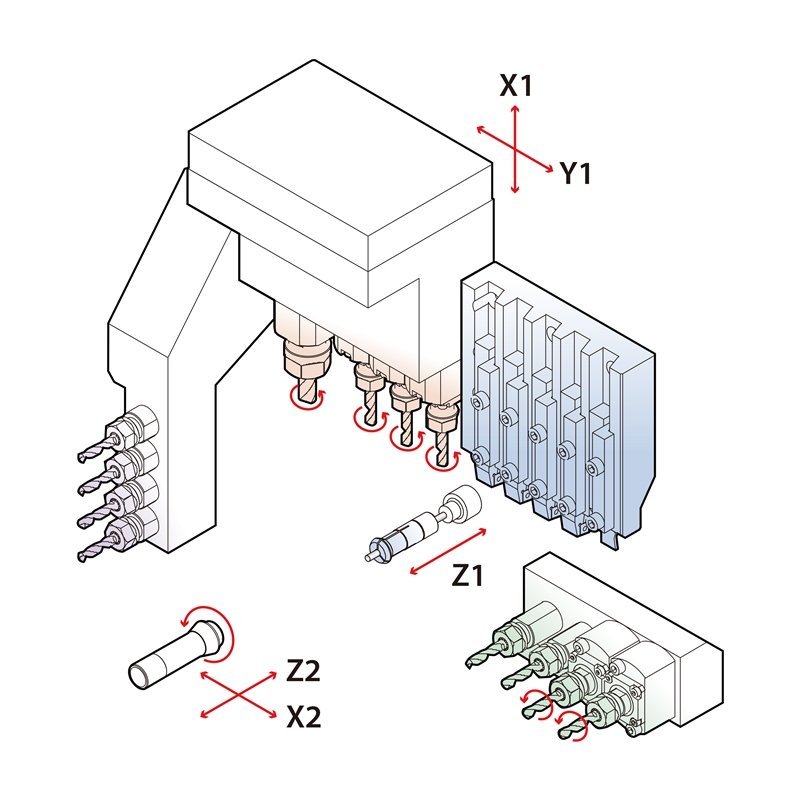

  • Stroj je skonštruovaný tak, aby umožňoval umiestnenie dostatočného počtu pozícií nástroja. Kompletná súprava pevných a rotačných držiakov nástrojov je štandardným vybavením stroja.
  • Zadná nástrojová jednotka je na tomto stroji optimalizovaná. Modulárna priemyselná prevodovka umožňuje využívať maximálny krútiaci moment bez obmedzení a zvyšuje životnosť poháňaných nástrojových jednotiek.

Podrobná špecifikácia stojana je uvedená v tabuľke Technická špecifikácia.

Technické parametre

Riadiaci systém Fanuc
Maximálny obrábaný priemer 16 (mm)
Počet osí 5
Maximálny počet nástrojov 21 (ks)
Otáčky hlavného vretena / protivretena 15000 / 10000 (ot/min)
Výkon hlavného vretena 2,2 / 3,7 (kW)
Výkon protivretena 0,55 / 1,1 (kW)
Zdvih hlavného vretena / protivretena 155 / 175 (mm)
Hmotnosť stroja 2200 (kg)
Vzhľadom na neustály vývoj sa špecifikácia stroja môže zmeniť bez predchádzajúceho upozornenia.
