Výrobca HANWHA (Južná Kórea) je technickým etalónom medzi výrobcami dlhodobo používaných automatov typu SWISS. V porovnaní s bežnými výrobcami vyniká predovšetkým vyššou dynamikou (HD dynamika) a stabilnou a výrobne bezpečnou presnosťou.

CNC dlhotočné automaty švajčiarskeho typu HANWHA sú určené na výrobu malých alebo stredne veľkých výrobkov z tyčového materiálu, pri ktorých sa kladie veľký dôraz na rýchlosť a presnosť výroby.

Na CNC dlhotočné stroje švajčiarskeho typu HANWHA sa spoliehajú spoločnosti, ktoré vyrábajú diely pre automobilový, zdravotnícky, elektronický a iný priemysel. Spoločnosť HANWHA vždy ponúka spoľahlivé riešenie pre každú výrobu až do priemeru tyče 45 mm.

Popis produktu

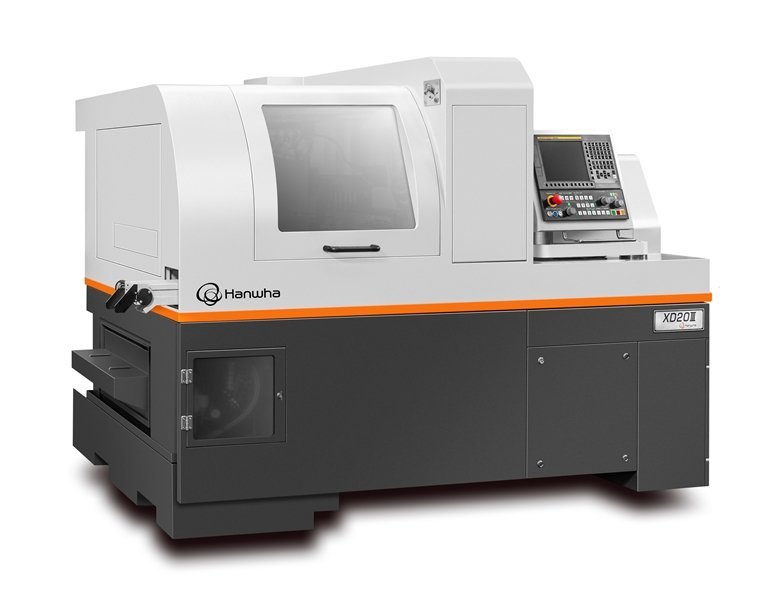

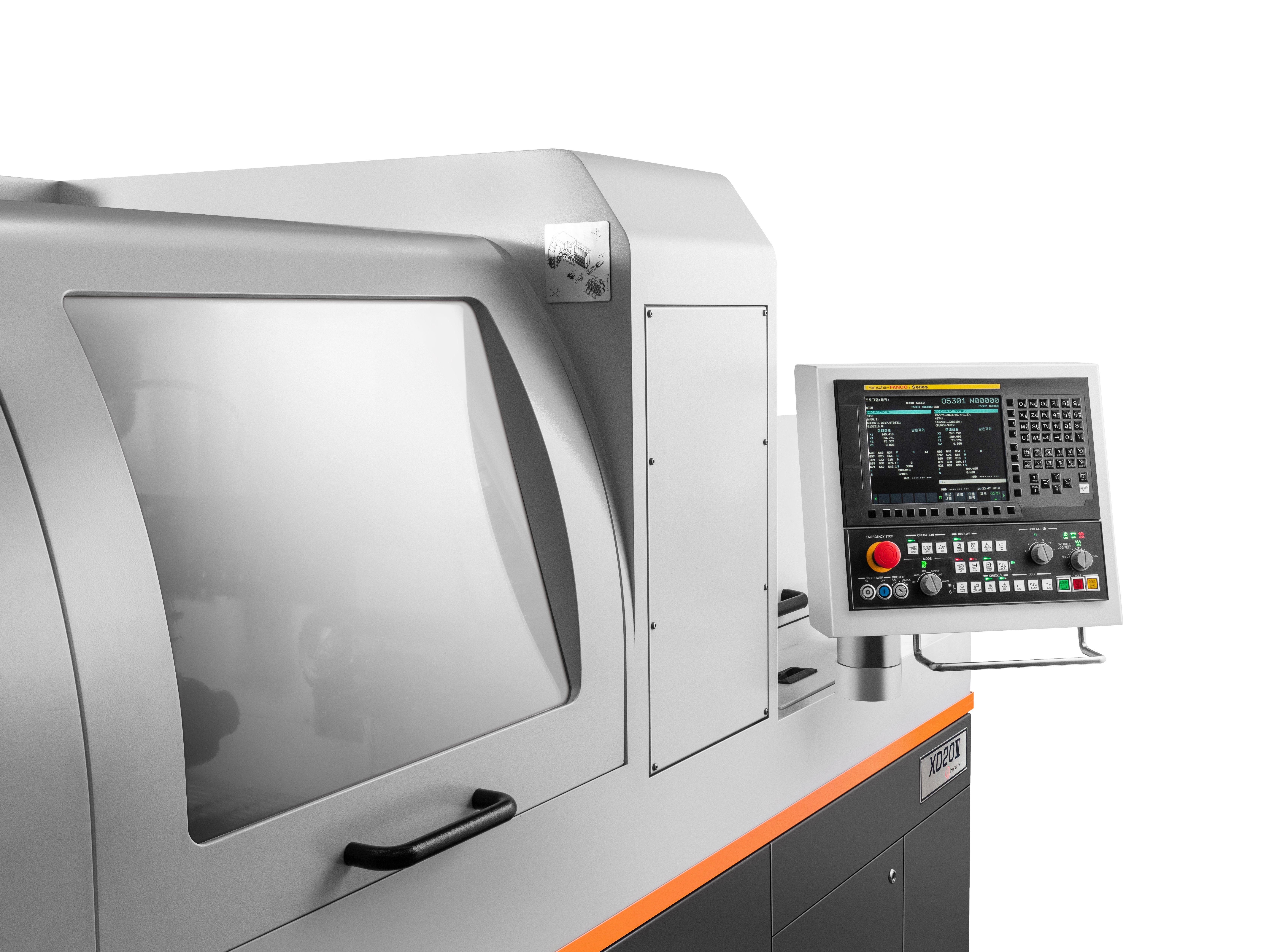

  • Dlhodobé obrábacie stroje CNC série XD26III sú dynamické obrábacie stroje na vysoko produktívne a vysoko presné obrábanie. Sú vždy vyrobené z jedného kusu bohato rebrovanej liatiny (hmotnosť stroja 3000 kg). Dlhšie, plynulo riadené rozbehy umožňujú následnú automatizáciu alebo, samozrejme, iné aplikácie pre ešte väčší komfort a všestrannosť použitia.
  • Ergonomické usporiadanie stroja pre pohodlný prístup k vretenu a nástrojovým jednotkám a pre jednoduchú údržbu.
  • Otočný nastaviteľný panel, v prípade potreby je dodatočne vybavený ručným ovládaním a odnímateľným kolieskom na jednoduché ovládanie a nastavenie CNC stroja.
  • Vysoký výkon zabezpečujú najlepšie motory vretena vo svojej triede (napr. 16 kW/Siemens).

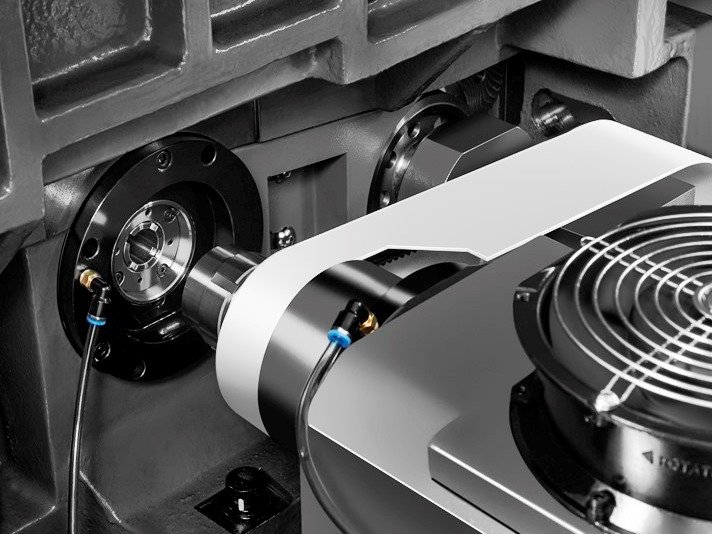

  • Stroj obsahuje odnímateľnú zostavu poháňaného vodiaceho puzdra.
  • Výhodou je, že puzdro môže používateľ odstrániť. Stroj je potom určený na nasadenie vo výrobe, rovnako ako akýkoľvek iný špičkový CNC sústruh pracujúci bez vodiaceho puzdra. Prednostne môže obrábať vložené obrobky, spracovávať tyčové odrezky alebo používať jednu z robotických jednotiek, ktoré máme k dispozícii.

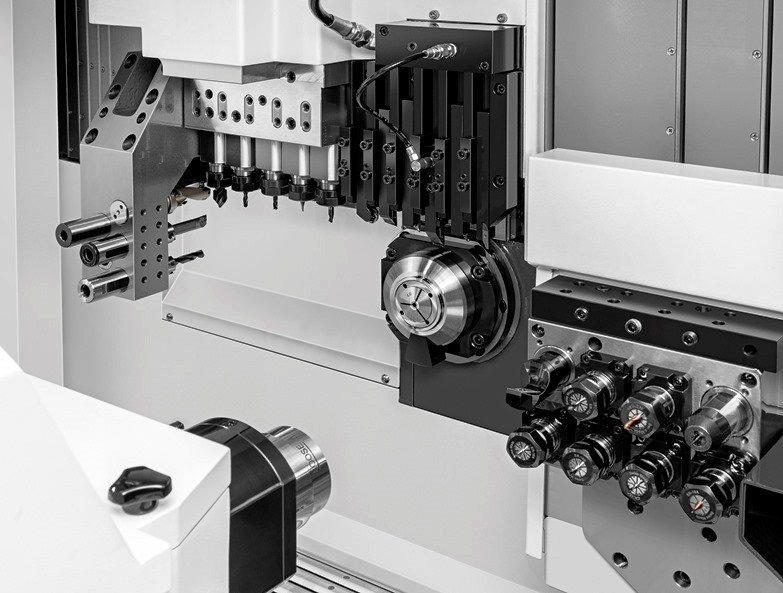

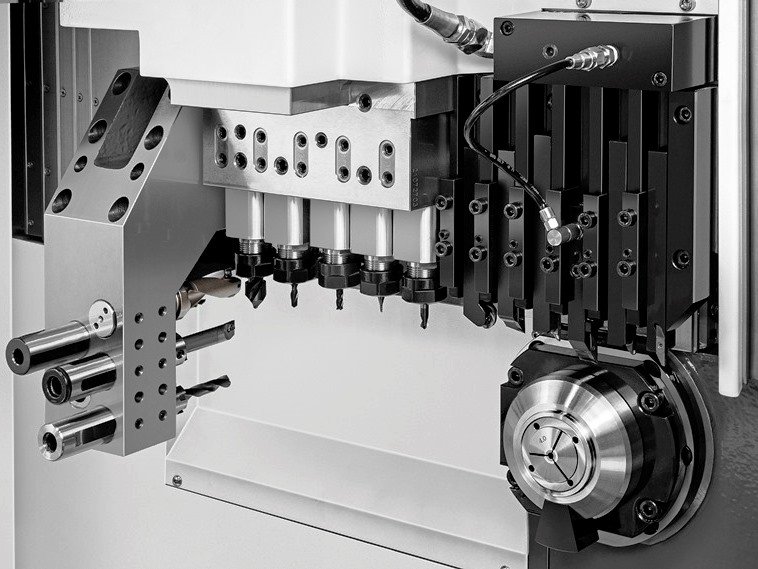

  • Stroj je skonštruovaný tak, aby umožňoval dostatočný počet pozícií nástroja. Súčasťou štandardného vybavenia stroja je kompletná sada pevných a rotačných držiakov nástrojov.

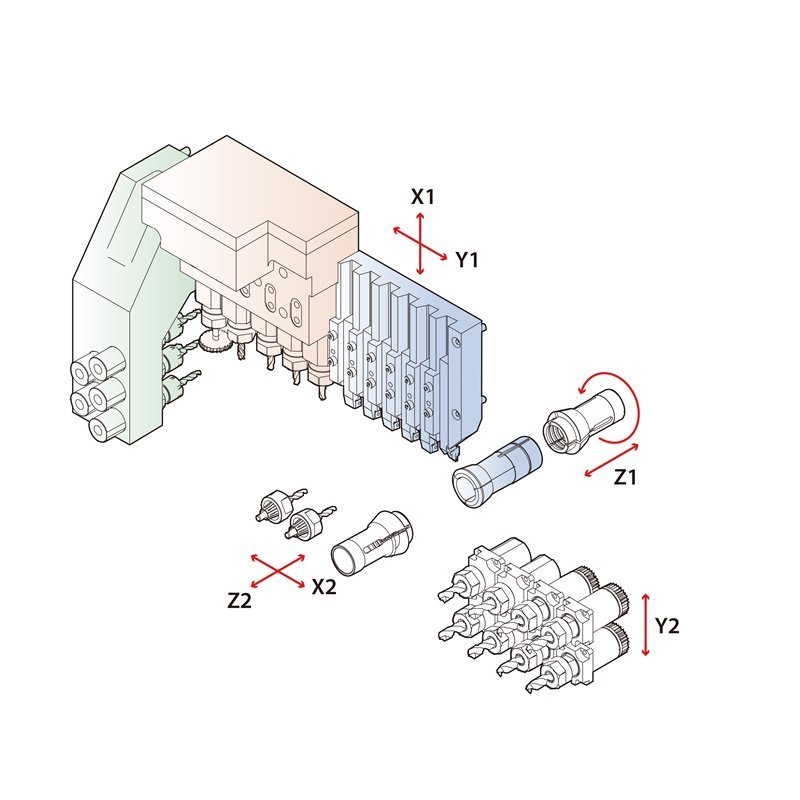

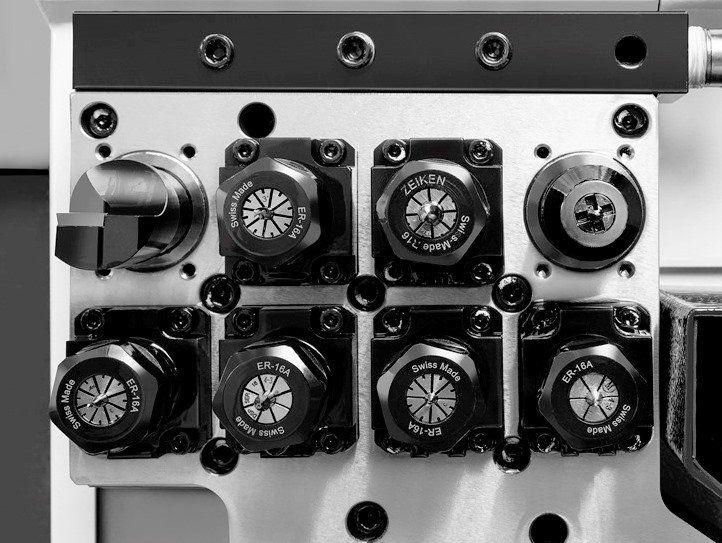

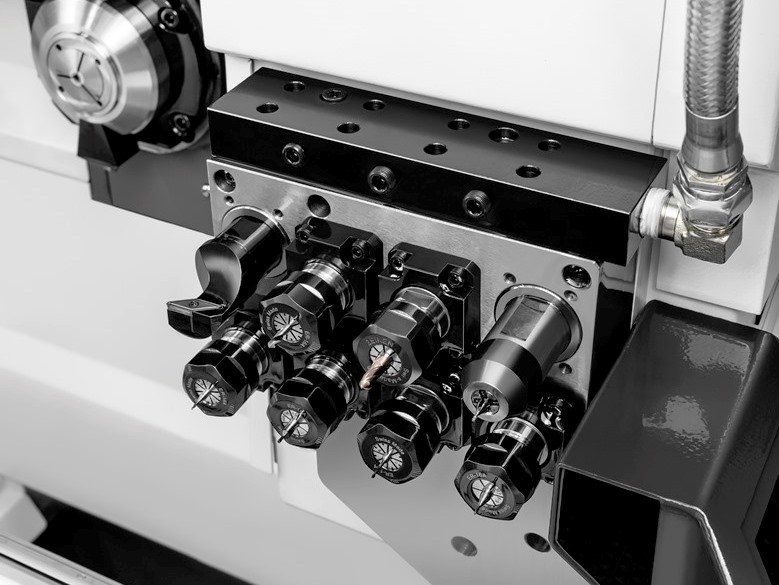

  • Optimalizácia zadnej nástrojovej jednotky (os Y2), kde je možné upnúť väčší počet nástrojov (8 až 11 pozícií). Modulárna priemyselná prevodovka umožňuje využívať maximálny krútiaci moment bez obmedzení a zvyšuje životnosť poháňaných nástrojových jednotiek.
  • Stroj je vybavený zdokonaleným krytom triesky a oplachom triesky na zníženie hromadenia triesky v priestore stroja. Triesky nepretržite vystupujú do vyhadzovača triesok, kde sa cyklickým pohybom vypúšťa rezný olej späť do veľkokapacitnej vane stroja.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Technické parametre

Riadiaci systém SIEMENS / FANUC
Maximálny obrábaný priemer 26(mm)
Počet osí 6
Maximálny počet nástrojov 33(ks)
Otáčky hlavného vretena / protivretena 8000 / 8000(ot/min)
Výkon hlavného vretena 16kW (Siemens) / 2,2/5,5kW (Fanuc)(kW)
Výkon protivretena 2,59kW (Siemens) / 1,5/2,2kW (Fanuc)(kW)
Zdvih hlavného vretena / protivretena 240/286(mm)
Hmotnosť stroja 3000(kg)
Vzhľadom na neustály vývoj sa špecifikácia stroja môže zmeniť bez predchádzajúceho upozornenia.
