Plné ovládanie osi C na hlavnom vretene a protivretene
-
Jednotka pre otočné vodiace puzdro
-
Modulárny typ krížových nástrojov
-
Špeciálny nástroj pre vírivé závitovanie
-
Polygonálny nástroj
-
Nástroj s pohonom 3 osí
-
Kontrola životnosti nástroja
HANWHA (Jižní Korea) patrí medzi najlepších výrobcov dlhotočných automatov SWISS TYPE. Oproti štandardným výrobcom sa vyznačuje vyššou dynamikou (HD dynamic) a trvalo stabilnou, výrobne bezpečnou presnosťou.
Komplexné obrábanie i zložitých dielov

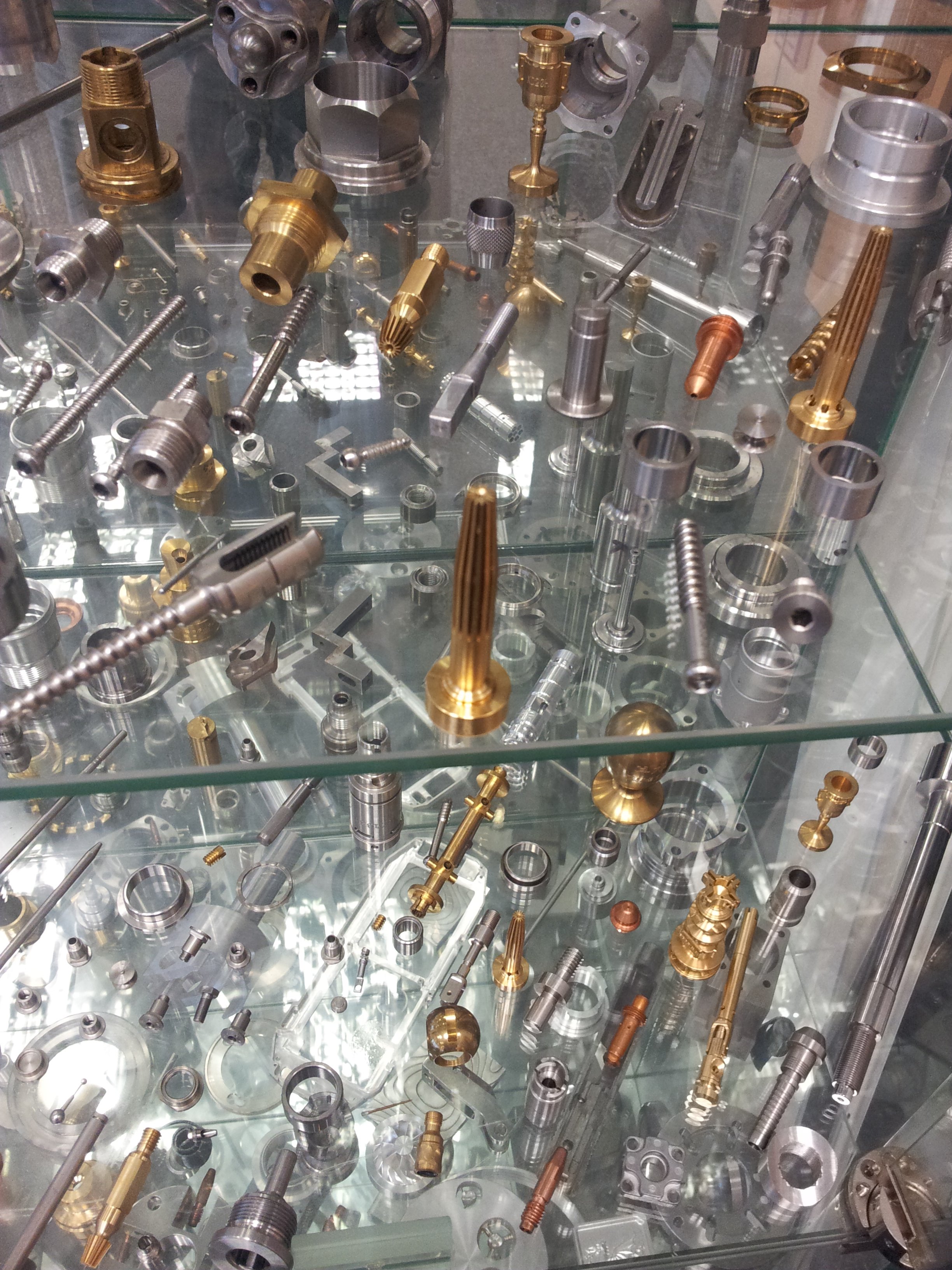

CNC dlhotočné automaty HANWHA sú určené pre efektívnu výrobu jednoduchých i vysoko zložitých komponentov, vo veľkých sériách z tyčového materiálu, s maximálnym maximálnym výkonom na rýchlosť a presnosť.
Ověřený partner pre průmysl
Na stroje HANWHA spoléhají výrobci dílů pro automobilový, lékařský, elektronický i ďalší průmysl, kde je nutné obrábať veľké série zložitých a technologicky náročných obrobkov. HANWHA ponúka spoľahlivé riešenie pre každú výrobu až do priemeru tyče 45 mm.
Technické vlastnosti stroja podporujúce rast vašej výroby
Dynamika a stabilita

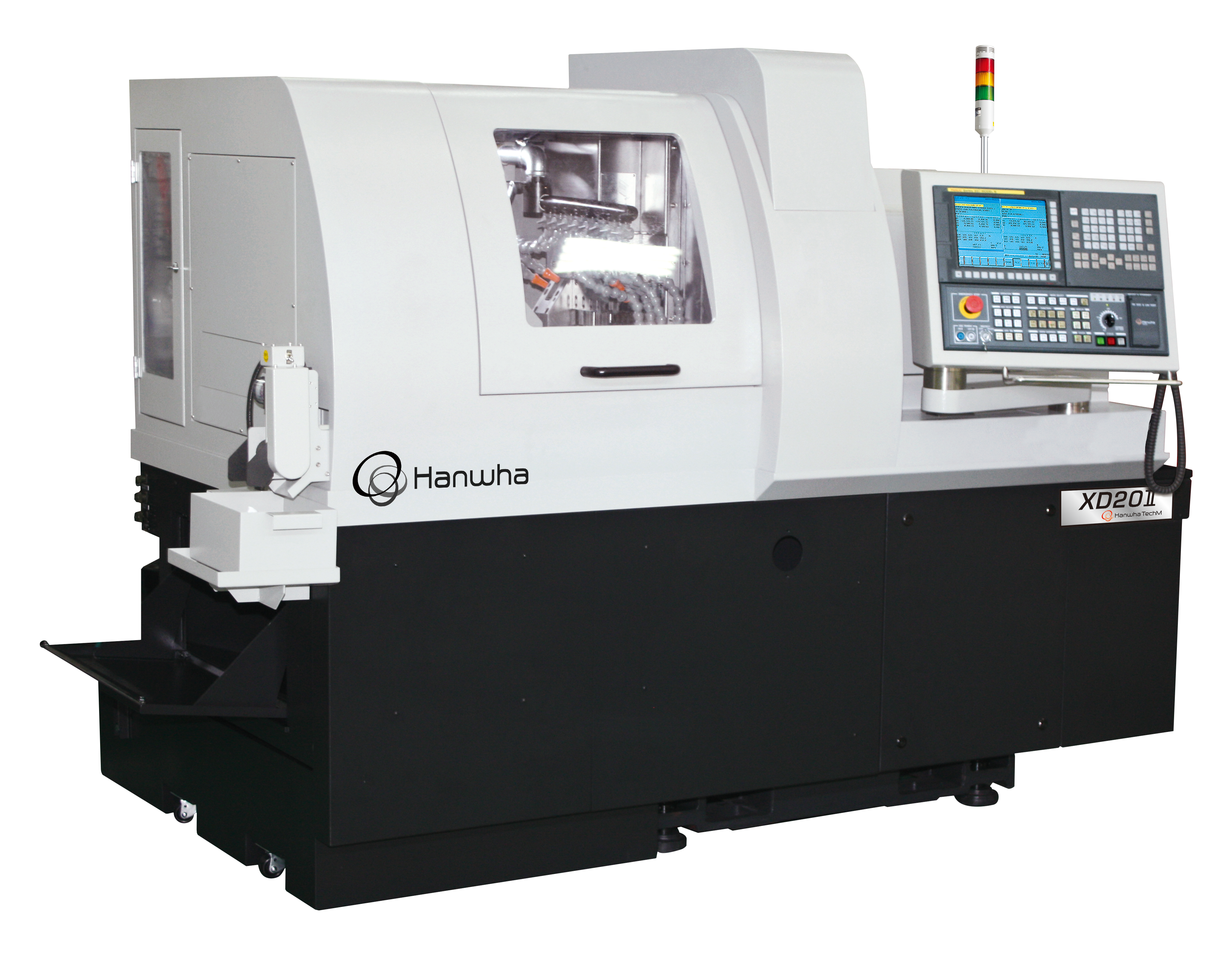

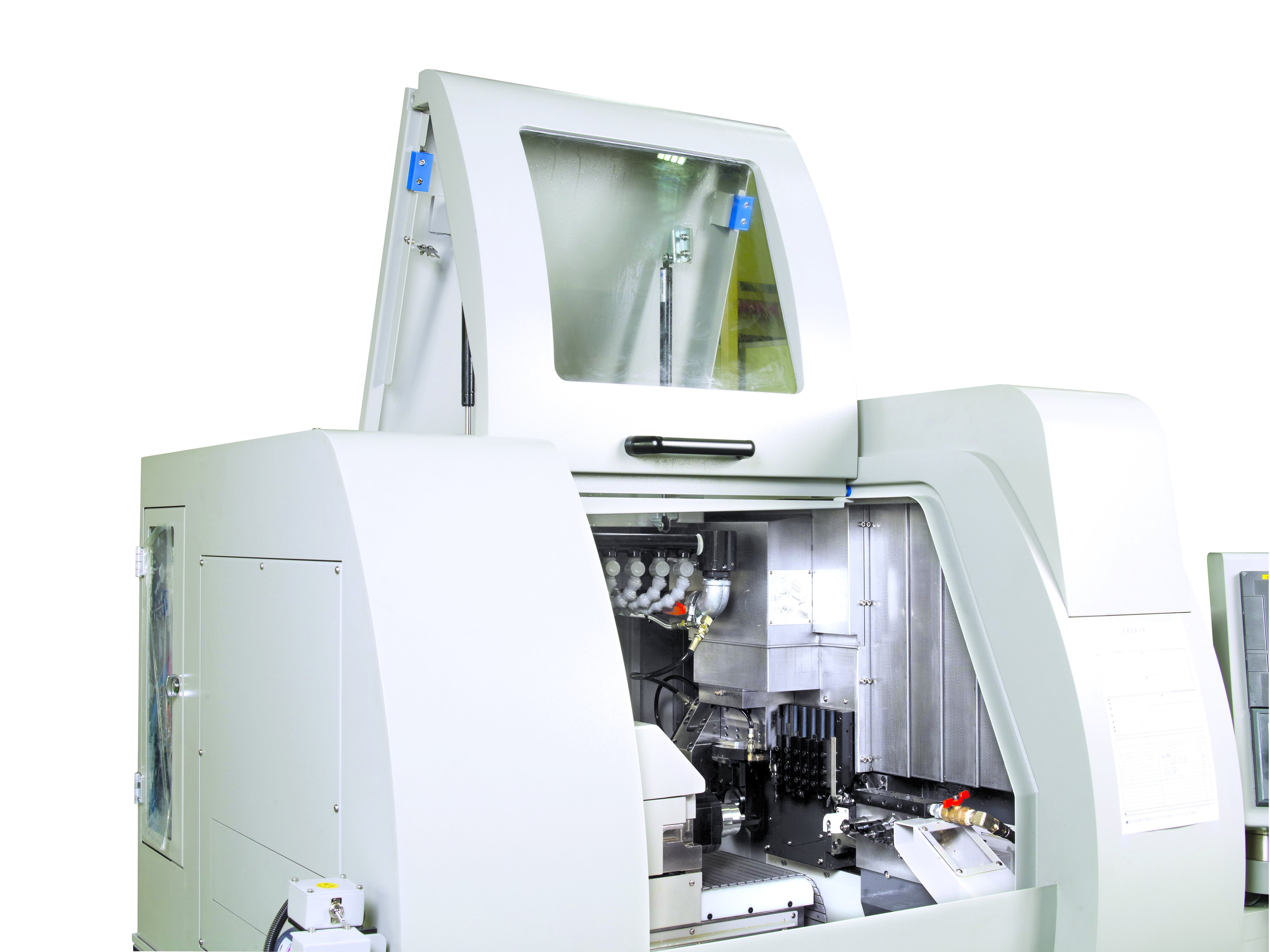

- CNC dlhotočné automaty XD20II sú určené pre vysoce produktivní a presné obrábanie. Robustný rám z jedného kusu žebrované litiny (hmotnosť 2700 kg) zaručuje stabilitu a dlhú životnosť. Delší plynulé rozjazdy umožňujú jednoduchú automatizáciu aj širšie aplikačné využitie.
Flexibilita a univerzálnosť
- Stroj zvláda široké spektrum materiálov a výrobu rôznorodých komponentov.
- Vďaka viacosému prevedeniu, podporovanému nástrojom a rozsiahlemu príslušenstvu ponúka maximálnu flexibilitu pre komplexné obrábacie operácie.
- Dvoukanálové řízení FANUC nebo SIEMENS umožňuje súbežné obrábanie na hlavnom i protivretenu, čo zkracuje cykly a zvyšuje produktivitu.
- Precizní synchronizácia vodiaceho puzdra „GUIDE BUSH“
- Presnosť kľúčového prvku XD20II je rotačné vodiace puzdro, ktorého synchronizácia s vretenem zaručuje vynikajúcu kvalitu povrchu a úzku toleranciu i u dlhých štíhlych dielov.
- Nabízena je i varianta s vyjímateľným hnaným puzdrom – stroj potom možno používať ako špičkový CNC sústruh bez vodiaceho puzdra, rovnako vhodný pre zvyšky tyčí, vložené obrobky či práce v kombinácii s robotickými jednotkami. Optimalizovaný systém (dĺžka 104 mm) navyše minimalizuje dĺžku zbytků.

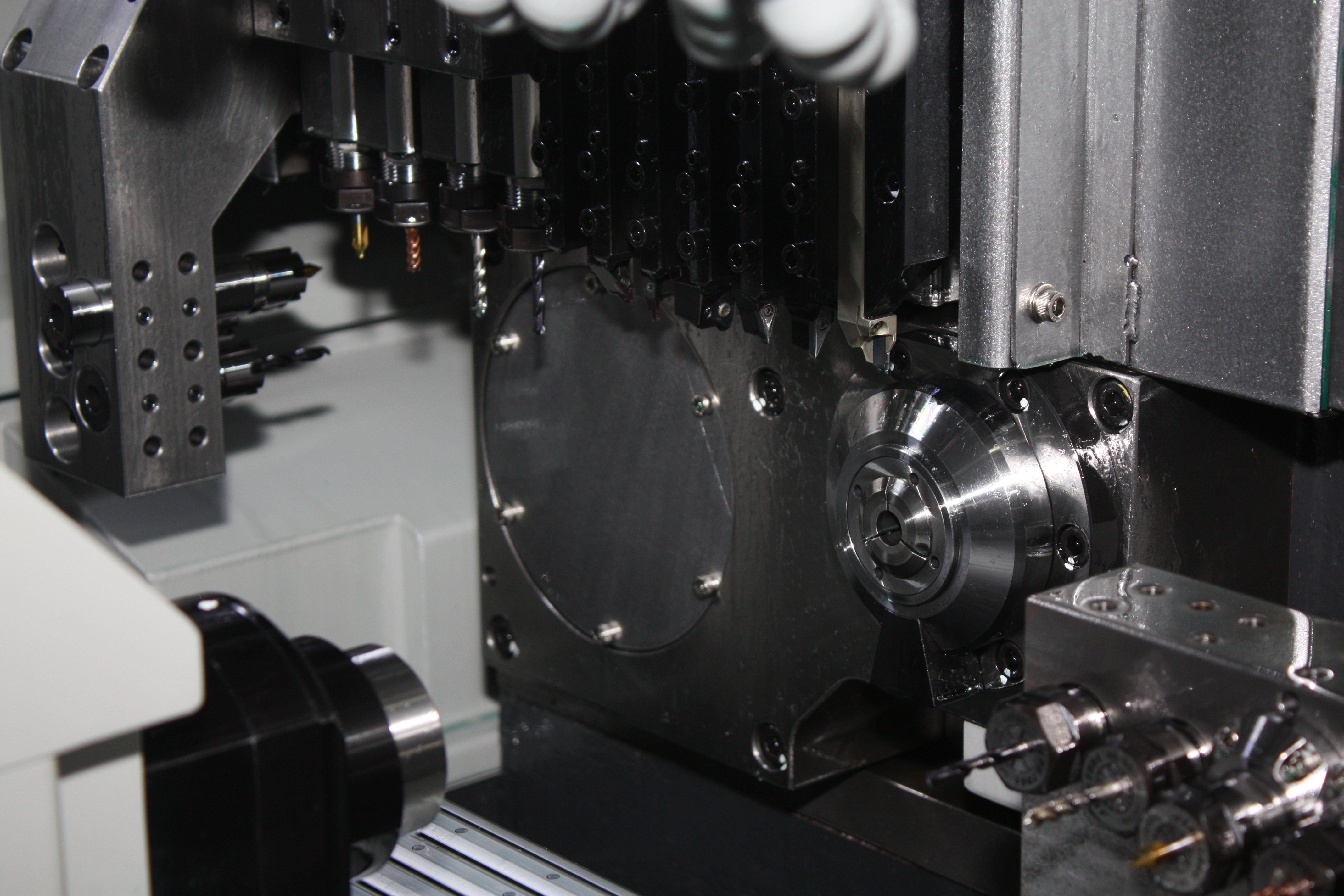

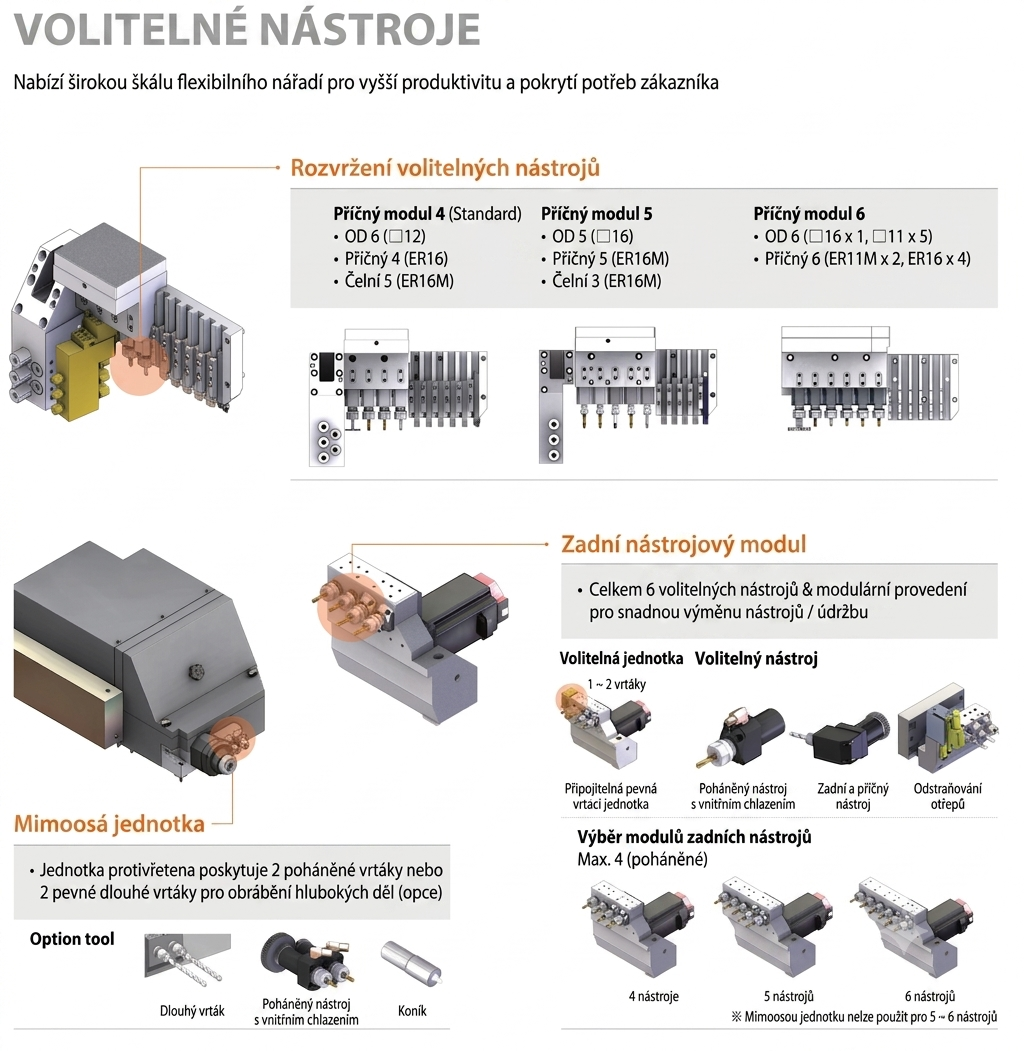

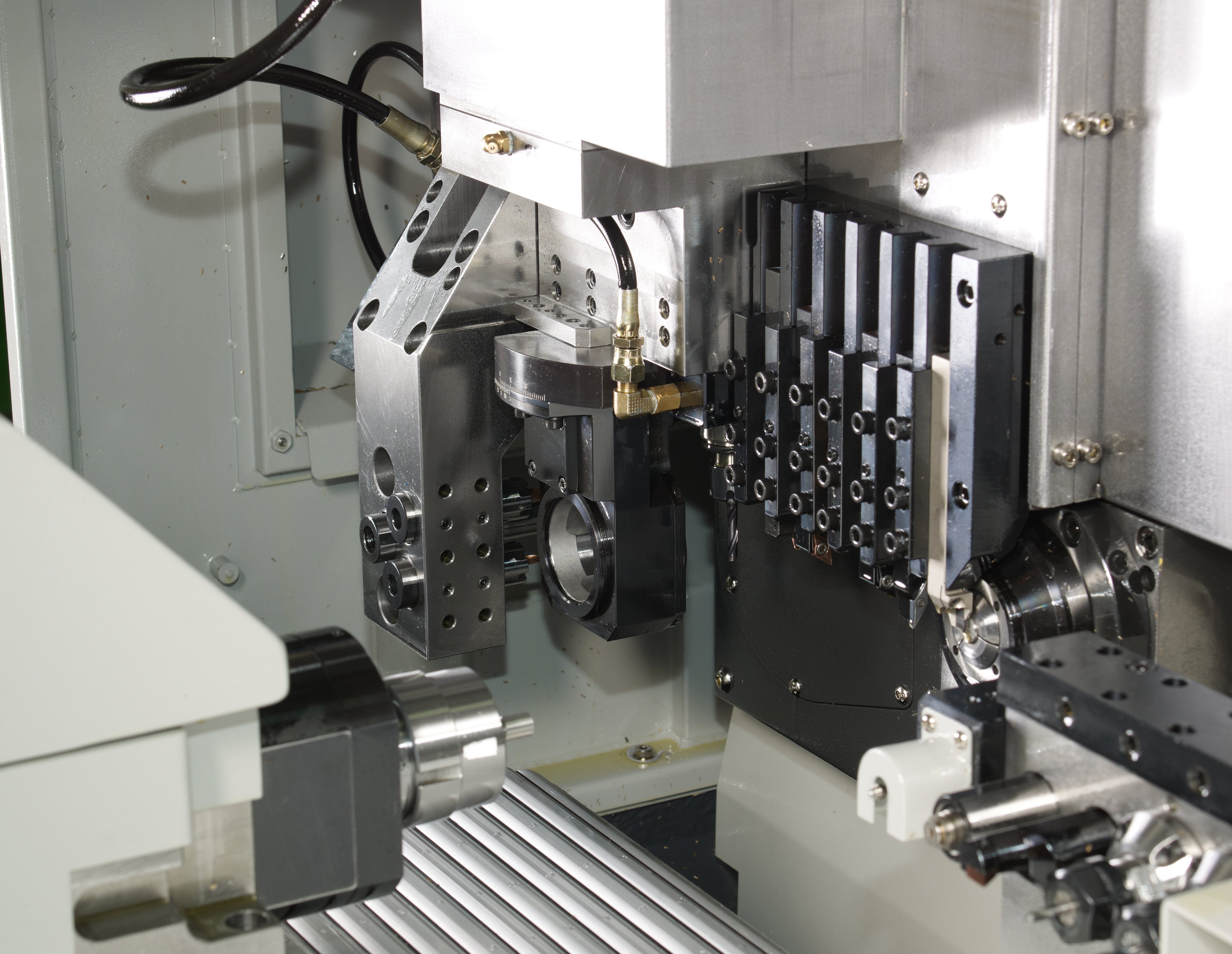

Nástrojové jednotky a výkon vreten
- Stroj je vybavený dostatočným počtom nástrojov a kompletným sadou pevných i rotačných držiakov, ktoré možno rýchlo meniť.
- Modulární průmyslová převodovka umožňuje plné využitie točivého momentu a predlžuje životnosť nástrojových jednotiek.
- Výkon zabezpečuje špičkové hnané motory, napr. 14,4 kW/Siemens.
Ergonómia a jednoduché seřizování
- Kompaktné a ergonomické usporiadanie strojov zabezpečuje pohodlný prístup k výmene nástrojov a ľahkú údržbu.

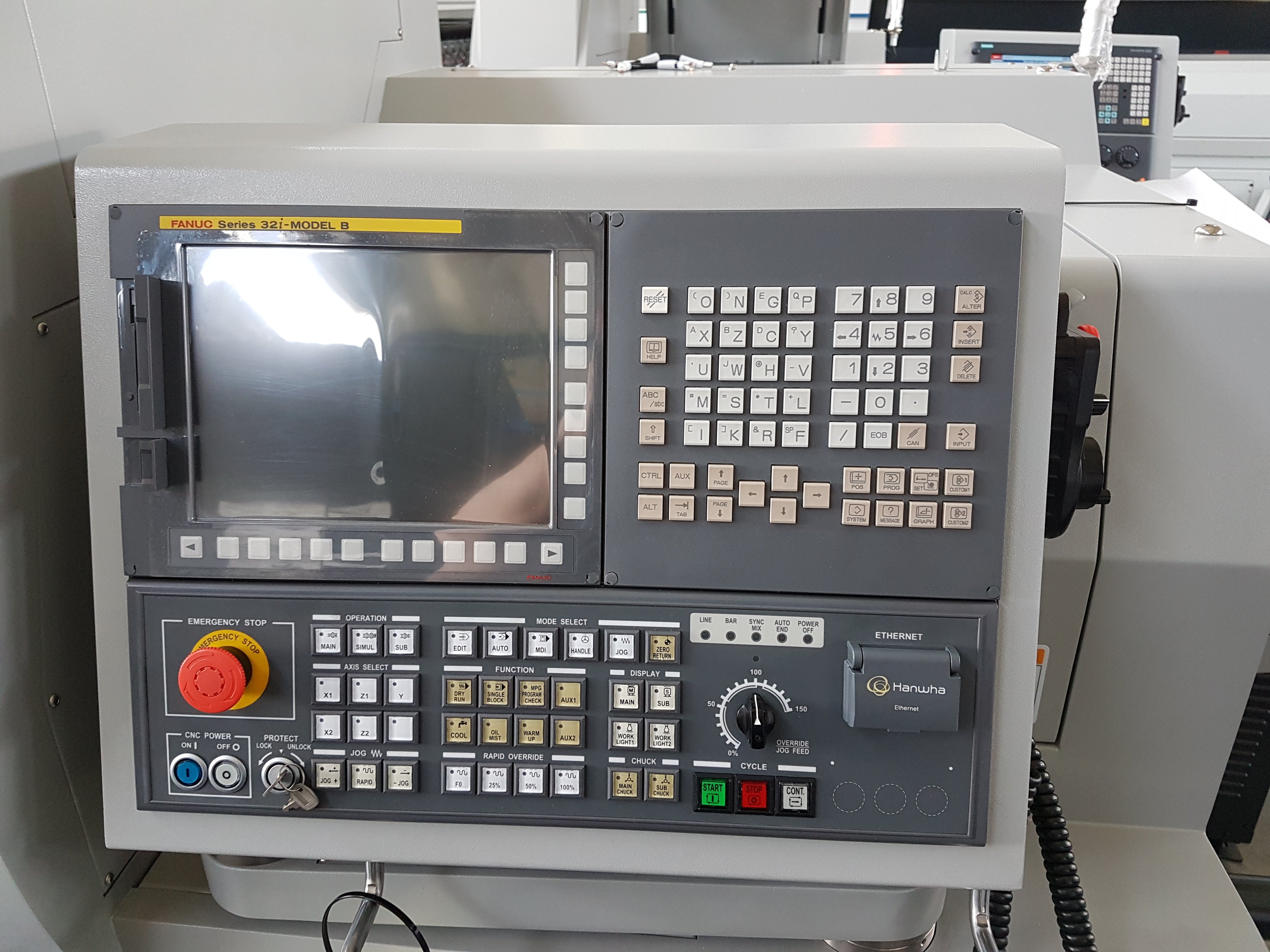

- Otočný ovládací panel s ručným riadením a odnímateľným kolečkom vykonávate a seřizování.
Moderný CNC systém FANUC alebo SIEMENS
- Intuitívne ovládanie s grafickou podporou programovania.
- Pokročilé algoritmy pre elimináciu vibrácií a vysokej kvality povrchu pri vysokých rýchlostiach.
- Dynamická kompenzácia odchýlky pre maximálnu presnosť a opakovateľnosť.

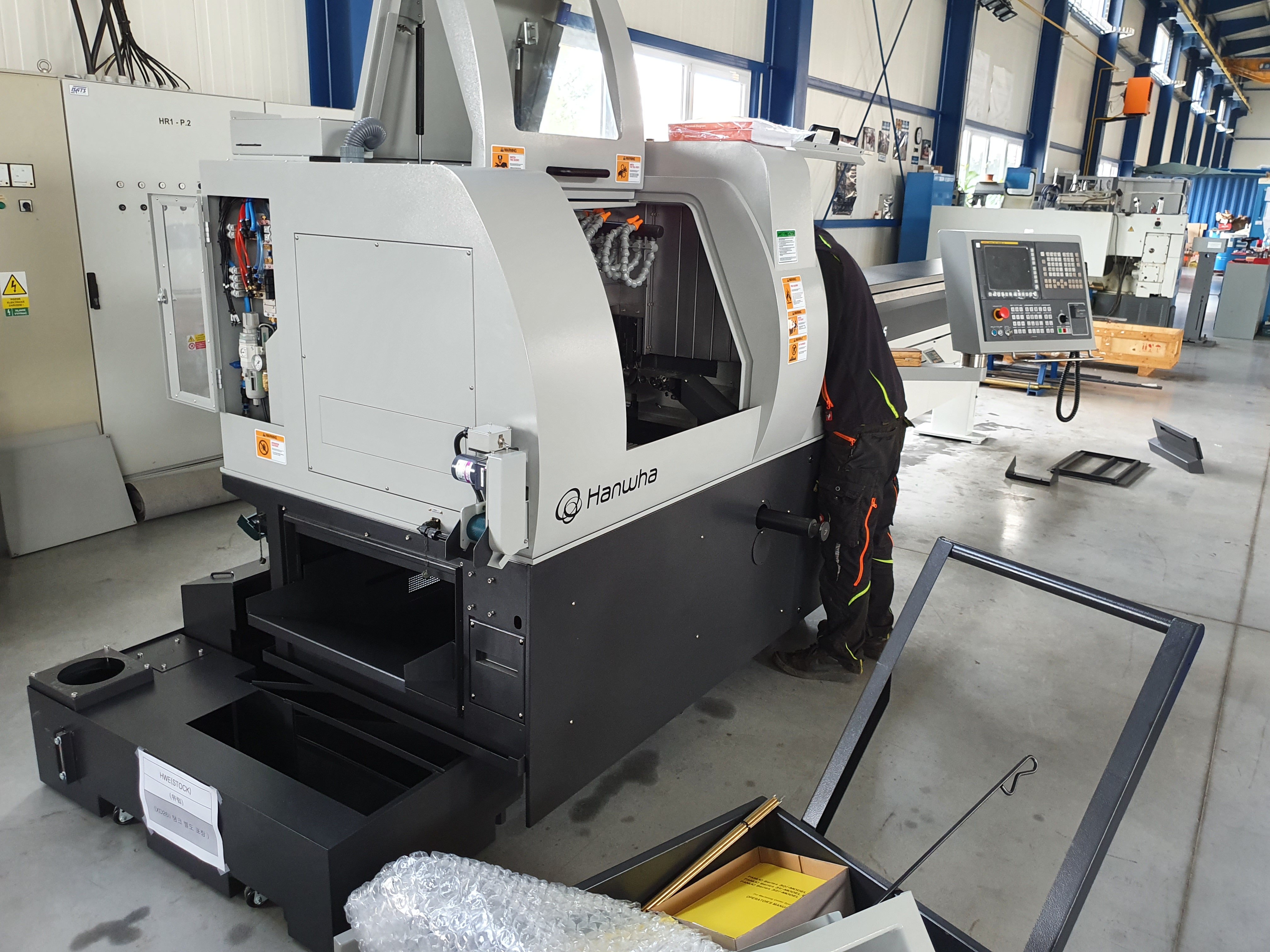

Predpredajná príprava

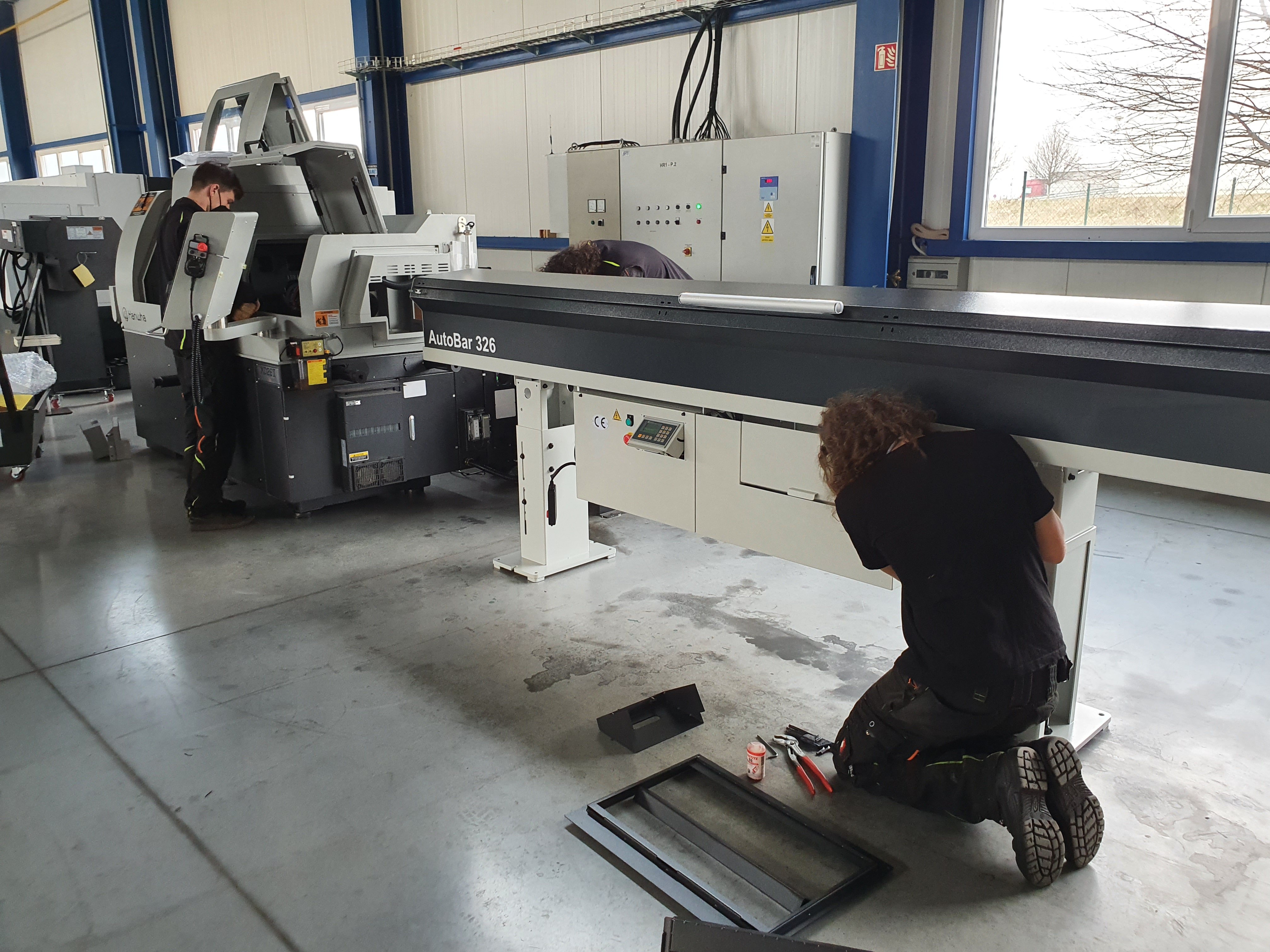

Každý stroj je najnovším softvérom s českými chybovými hláseniami, kompletne vrátane predinštalovaných a odskúšaných podavače tyčí, robotického zakladania a ďalších voliteľných modulov.
Technické parametre

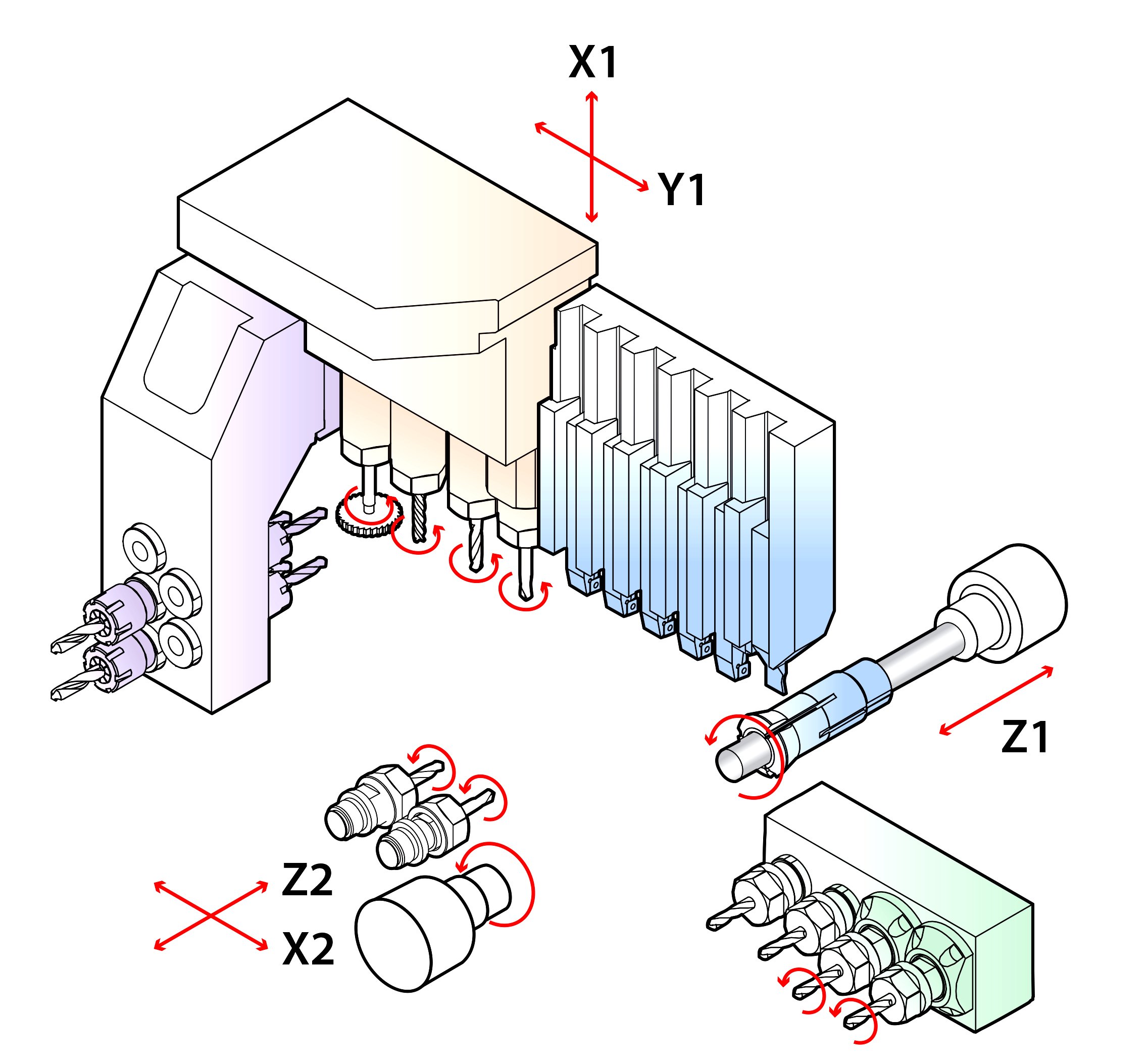

| Počet osí | 5 |
| Maximálny obrábaný priemer | 20 (mm) |
| Zdvih hlavného vretena | 210 (H) / 50 (N) (mm) |
| Otáčky hlavného vretena / protivretena | 10000 / 8000 (ot/min) |
| Počet nástrojových pozícií (obvodové obrábanie) | 6 (□12mm) (ks) |
| Počet nástrojových pozícií (osové obrábanie) | 10 (ER16, Ø25mm) (ks) |
| Počet priečnych poháňaných nástrojov | 4 (ER16, Ø20mm) (ks) |
| Počet mimoosých poháňaných nástrojov (opcia) | 2 (ER16) (ks) |
| Počet nástrojových pozícií (zadná prac. jednotka)) | 4 (2 hnané + 2 pevné, ER16) (ks) |
| Rozmery stroja (DxŠxV) | 2260x1230x1710 (mm) |
| Hmotnosť stroja | 2700 (kg) |
| Riadiaci systém | SIEMENS / FANUC |
Vzhľadom na neustály vývoj sa špecifikácia stroja môže zmeniť bez predchádzajúceho upozornenia.
Softvérové opcie pre zvýšenie efektivity výroby
Systém lámania triesok PCRIII
Každý CNC operátor trvalo bojuje s dlhými nelámavými a pre stroj nebezpečnými trieskami. SWISS TYPE CNC automaty HANWHA používajú vlastnú softvérovú nadstavbu „PCRIII - riadené lámanie triesky“. Po dlhodobom vytestovaní dodávame (výhradne k našim dlhotočným automatom) túto skvelú funkciu určenú na zlámanie dlhých triesok. Táto funkcia slúži na lepšie odstránenie triesok z priestoru obrábania. Zvyšuje životnosť nástrojov a čo najviac eliminuje ich zlomenie. Vyššia spoľahlivosť výroby umožňuje tiež lepšie automatizovať výrobu.
Vzdialené monitorovanie stroja Hi-CPS
Jednotlivý stroj, alebo celú továreň, je možné monitorovať pomocou softvéru Hi-CPS. Táto funkcia slúži na inteligentné vzdialené monitorovanie stroja všade tam, kde je pripojenie k internetu, teda z PC alebo mobilného telefónu. Zhromažďuje na analýzu, okrem zaťaženia stroja, mnoho ďalších dát od jednotlivých CNC strojov HANWHA.
Pokročilý monitoring životnosti nástrojov a zaťaženie vretena
Systém neustále sleduje stav a opotrebovanie rezných nástrojov. V prípade detekcie nadlimitného zaťaženia alebo zlomenia nástroja stroj okamžite zastaví, čím predchádza nákladným škodám na nástrojoch, obrobku či vretene.
Nezáväzná ponuka
Ak máte záujem o nezáväznú ponuku tohto stroja, neváhajte využiť náš kontaktný formulár alebo kontaktovať niektorého z našich predajcov. Radi Vám poskytnú všetky informácie a odpovie na Vaše otázky.
