Plné ovládanie osi C na hlavnom vretene a protivretene
-
Jednotka pre otočné vodiace puzdro
-
Modulárny typ krížových nástrojov
-
Špeciálny nástroj pre vírivé závitovanie
-
Polygonálny nástroj
-
Nástroj s pohonom 3 osí
-
Kontrola životnosti nástroja
HANWHA (Jižní Korea) patrí medzi predného výrobcu dlhotočných automatov SWISS TYPE. Ve srovnání s běžnými výrobci sa vyznačuje vyššou dynamikou (HD dynamic) a dlhodobo stabilnou, značne bezpečnou presnosťou.
Komplexné obrábanie i náročných súčasťou
CNC dlhotočné automaty HANWHA sú navrhnuté pre efektívnu výrobu jednoduchých i veľmi zložitých dielov, v malých i veľkých sériách z tyčového materiálu, s dôrazom na rýchlosť a presnosť.
Spolehlivý partner pro průmysl
Stroje HANWHA využívajú výrobcov komponentov pre automobilový, lekársky, elektronický a ďalší obor, kde sú súčasťou veľkej série zložitých a technologicky náročných. HANWHA vždy poskytuje spoľahlivé riešenie až do priemeru tyče 45 mm.
Technické vlastnosti stroja podporujúce rast vašej výroby
Dynamika a stabilita
- CNC dlhotočné automaty řady XD20II sú navrhnuté pro produktivní a vysoko presné obrábanie. Masivní rám z jedného kusu žebrované litiny (hmotnosť 2700 kg) zabezpečuje tuhost, stabilitu a dlhú životnosť.
- Delší plynulé posuvy podporujú jednoduchú integráciu do automatizácie a širšie aplikačné možnosti.
Flexibilita a univerzálne využitie
- Stroj zvládá široké spektrum materiálov a výrobu rôznorodých dielov. Viacosé príslušenstvo, prevádzkové nástroje a bohaté poskytujú maximálnu variabilitu pre komplexné. Dvoukanálové řízení FANUC nebo SIEMENS umožňuje paralelné obrábanie na hlavnom i protivretenom, čo výrazne zkracuje cykly a zvyšuje efektivitu.
Precizní vodiace puzdro „GUIDE BUSH“
- Hlavným prvkom presnosti XD20II je rotačná vodica puzdra, ktorého synchronizácia s maximálnou toleranciou zaručuje kvalitu povrchu a minimálnu toleranciu aj u dlhých a štíhlych obrobkov.
- K dispozícii je aj variant s odnímateľným hnaným puzdrom – vďaka tomu môže fungovať aj ako CNC sústruh bez puzdra, vhodný pre zvyšky tyčí, vložené kusy alebo prácu s robotickými jednotkami.
- Optimalizovaný systém (dĺžka 104 mm) navyše minimalizuje odpad.
Nástrojové jednotky a výkon vreten
- Štandardná výbava zahŕňa dostatok nástrojových pozícií a kompletný sadu pevných i rotačných držiakov s rýchlou užívateľskou výmenou. Modulární převodovka umožňuje plné využitie točivého momentu a zvyšuje životnosť jednotiek. O výkon sa starají špičkové vrtuľové motory, napr. 14,4 kW/Siemens.
Ergonómia a ľahké seřizování
- Kompaktná konštrukcia s ergonomickým usporiadaním zabezpečuje pohodlný prístup k vretenu a nástrojom i ľahkou údržbu. Otočný ovládací panel s ručným riadením a odpojiteľným kolečkom vykonávate i seřizování strojov.

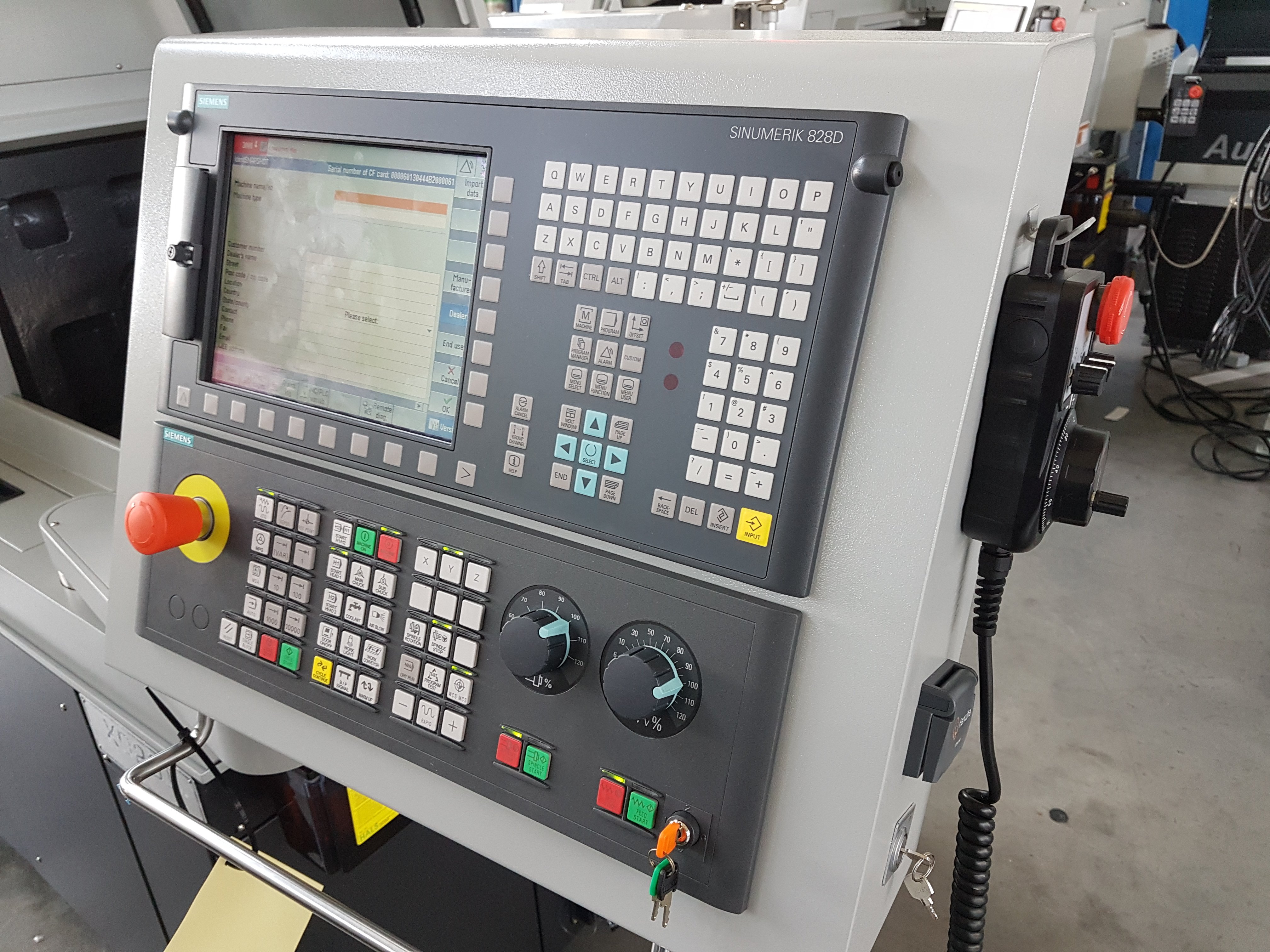

Moderný CNC systém FANUC alebo SIEMENS
- Intuitívne ovládanie s grafickou podporou programovania. Pokročilé algoritmy eliminujú vibrácie a zabezpečujú špičkovú kvalitu povrchu pri vysokých rýchlostiach. Funkcia dynamickej kompenzácie odchýlky udržiavania maximálnej presnosti a opakovateľnosti výroby.
Predpredajná príprava
Každý stroj aktuálnym softvérom českých chybových hlásení, vrátane kompletného predinštalovania a odskúšania – vrátane podavače tyčí, robotického zakladania a ďalších voliteľných modulov.
Technické parametre
| Počet osí | 5 |
| Maximálny obrábaný priemer | 26 (mm) |
| Zdvih hlavného vretena | 210 (H) / 50 (N) (mm) |
| Otáčky hlavného vretena / protivretena | 8000 / 8000 (ot/min) |
| Počet nástrojových pozícií (obvodové obrábanie) | 5 (□16mm) (ks) |
| Počet nástrojových pozícií (osové obrábanie) | 10 (ER16, Ø25mm) (ks) |
| Počet priečnych poháňaných nástrojov | 4 (ER16, Ø20mm) (ks) |
| Počet mimoosých poháňaných nástrojov (opcia) | 2 (ER16) (ks) |
| Počet nástrojových pozícií (zadná prac. jednotka)) | 4 (2 hnané + 2 pevné, ER16) (ks) |
| Rozmery stroja (DxŠxV) | 2260x1230x1710 (mm) |
| Hmotnosť stroja | 2700 (kg) |
| Riadiaci systém | SIEMENS / FANUC |
Vzhľadom na neustály vývoj sa špecifikácia stroja môže zmeniť bez predchádzajúceho upozornenia.
Softvérové opcie pre zvýšenie efektivity výroby
Systém lámania triesok PCRIII
Každý CNC operátor trvalo bojuje s dlhými nelámavými a pre stroj nebezpečnými trieskami. SWISS TYPE CNC automaty HANWHA používajú vlastnú softvérovú nadstavbu „PCRIII - riadené lámanie triesky“. Po dlhodobom vytestovaní dodávame (výhradne k našim dlhotočným automatom) túto skvelú funkciu určenú na zlámanie dlhých triesok. Táto funkcia slúži na lepšie odstránenie triesok z priestoru obrábania. Zvyšuje životnosť nástrojov a čo najviac eliminuje ich zlomenie. Vyššia spoľahlivosť výroby umožňuje tiež lepšie automatizovať výrobu.
Vzdialené monitorovanie stroja Hi-CPS
Jednotlivý stroj, alebo celú továreň, je možné monitorovať pomocou softvéru Hi-CPS. Táto funkcia slúži na inteligentné vzdialené monitorovanie stroja všade tam, kde je pripojenie k internetu, teda z PC alebo mobilného telefónu. Zhromažďuje na analýzu, okrem zaťaženia stroja, mnoho ďalších dát od jednotlivých CNC strojov HANWHA.
Pokročilý monitoring životnosti nástrojov a zaťaženie vretena
Systém neustále sleduje stav a opotrebovanie rezných nástrojov. V prípade detekcie nadlimitného zaťaženia alebo zlomenia nástroja stroj okamžite zastaví, čím predchádza nákladným škodám na nástrojoch, obrobku či vretene.
Nezáväzná ponuka
Ak máte záujem o nezáväznú ponuku tohto stroja, neváhajte využiť náš kontaktný formulár alebo kontaktovať niektorého z našich predajcov. Radi Vám poskytnú všetky informácie a odpovie na Vaše otázky.
