Robustný vertikálny CNC sústruh s výkonným vretenom s vysokým krútiacim momentom pre ťažké a presné obrábanie zložitých dielcov

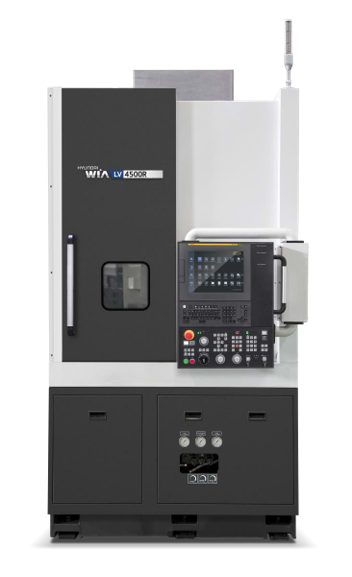

Hyundai WIA LV4500R je vysoko výkonný a tuhý CNC karusel určený pre presné a stabilné obrábanie rozmerných a ťažkých obrobkov. Patrí do rady vertikálnych sústruhov Hyundai WIA, ktorá zahŕňa modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navrhnuté s dôrazom na vysokú tuhosť, dlhodobú presnosť a spoľahlivú prevádzku aj pri náročných výrobných podmienkach. Stroje tohto radu predstavujú ideálne riešenie pre zákazníkov, ktorí požadujú efektívne obrábanie veľkých dielcov s vysokými nárokmi na kvalitu a stabilitu procesu.
Vertikálna koncepcia stroja zaisťuje stabilné upnutie obrobku, dobrú prístupnosť pracovného priestoru žeriavom / robotom a vysokú procesnú spoľahlivosť. Vďaka tomu je LV4500RM vhodný ako pre kusovú, tak aj sériovú výrobu.
Hyundai WIA sa pýši viac ako 50-ročnou tradíciou výroby obrábacích strojov a dlhodobo kladie dôraz na vlastný vývoj, precíznu výrobu kľúčových komponentov i komplexnú popredajnú podporu. Vďaka tomu ponúkajú stroje tejto značky vysokú prevádzkovú spoľahlivosť, dlhú životnosť a konzistentnú kvalitu obrábania, čo z nich robí osvedčenú voľbu pre priemyselné aplikácie po celom svete.

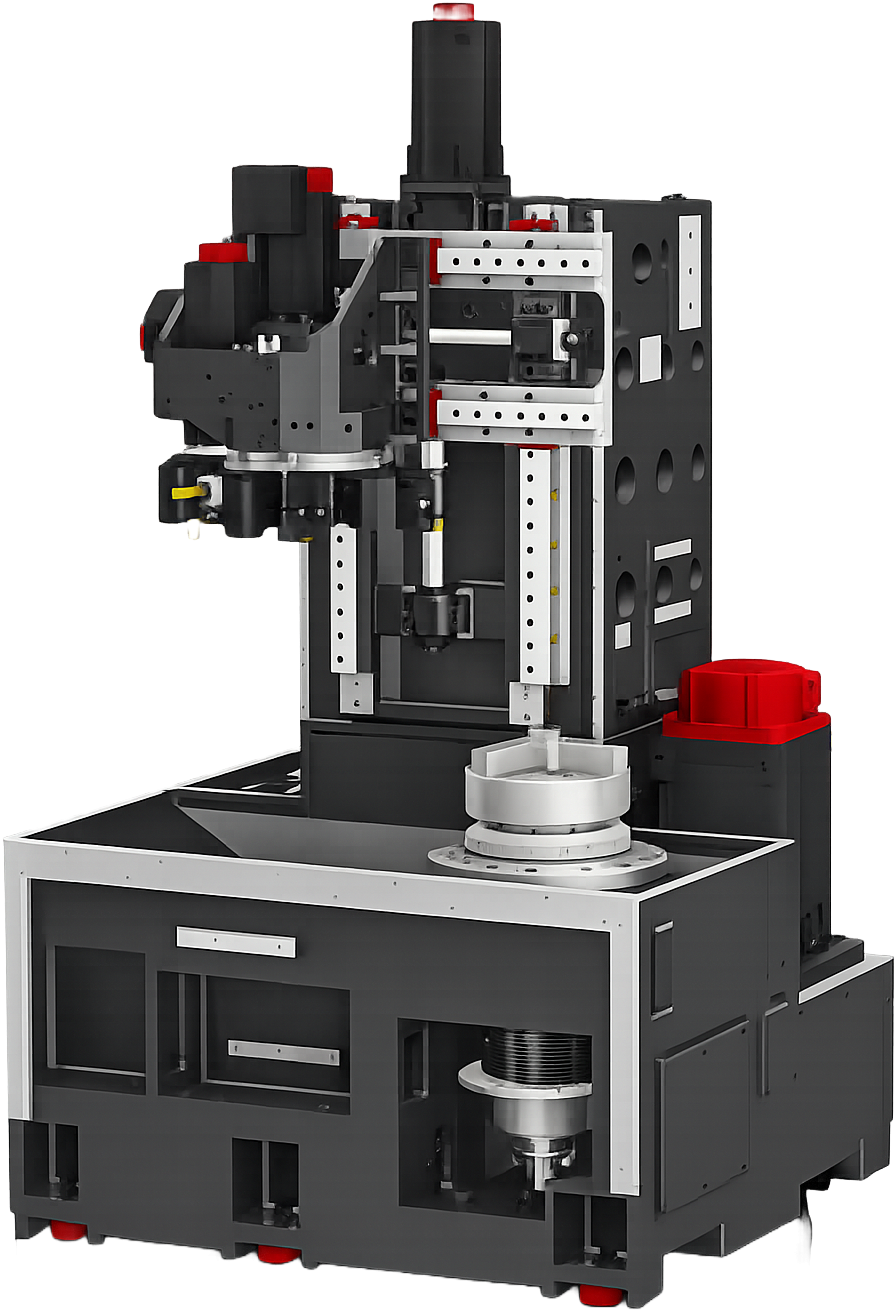

Konštrukcia stroja a celková tuhosť

LV4500R je robustné vertikálne CNC sústružnícke centrum navrhnuté pre ťažké a presné obrábanie stredne veľkých obrobkov. Stroj je založený na masívnom liatinovom lôžku, ktoré zaisťuje vysokú tuhosť, stabilitu a účinné tlmenie vibrácií aj pri náročných hrubovacích operáciách. Konštrukcia je optimalizovaná pre dlhodobo stabilnú presnosť pri kontinuálnom zaťažení. Lineárne vedenia prispievajú k nízkemu treniu, vysokej dynamike posuvov a dlhodobej presnosti pri zachovaní kompaktných rozmerov stroja.
Vertikálne usporiadanie stroja podporuje prirodzené usadenie dielca, jednoduchú manipuláciu a je vhodné aj pre automatizované zakladanie.

Pracovný rozsah a upínanie

Stroj umožňuje obrábanie obrobkov s maximálnym priemerom 495 mm a dĺžkou 465 mm. Štandardne je vybavený upínacím skľučovadlom s priemerom 12″, s možnosťou rozšírenia na 15″, čo umožňuje bezpečné a stabilné upnutie rozmernejších obrobkov v širokom spektre aplikácií. Ako štandardné vybavenie od nás tiež dostanete sadu mäkkých čeľustí a nášľapné ovládanie upínania skľučovadla.

Vreteno a prevodovka

Hlavné vreteno je štandardne poháňané motorom cez remeň. Voliteľne je stroj k dispozícii aj v prevedení s automatickou prevodovkou, ktorá zaisťuje vysoký krútiaci moment pri nízkych otáčkach a stabilný chod pri vyšších rýchlostiach. Toto riešenie je vhodné najmä pre ťažké sústružnícke operácie, kde je kladený dôraz na výkon, stabilitu rezu a dlhú životnosť nástrojov.

Vreteno, výkon a krútiaci moment

Hlavné vreteno je osadené presnými valčekovými a kosouhlými ložiskami a cez remenicu poháňané silným motorom FANUC. Výkon motora vretena a charakteristika krútiaceho momentu sú dimenzované tak, aby umožňovali efektívne obrábanie oceľových a liatinových dielcov pri vysokom zaťažení. Vysoký krútiaci moment v kombinácii s presne riadeným pohonom vretena poskytuje stabilné rezné podmienky aj pri náročných hrubovacích operáciách.

Posuvy osí a nástrojový revolver

Rozjazdy osí X/Z dosahujú hodnoty 320 mm/495 mm, čo umožňuje flexibilné obrábanie rozmerných a vysokých dielcov v rámci plne zakrytovaného pracovného priestoru stroja. Rýchloposuvy osí až 24 m/min zaisťujú efektívny a plynulý pohyb pri minimalizácii neproduktívnych časov.
Obojstranne kotvená predpätá guličková skrutka minimalizuje tepelnú rozťažnosť a zaručuje dlhodobú presnosť stroja.

Stroj je vybavený 12-polohovým servo-revolverom, ktorý umožňuje použitie veľkých sústružníckych nástrojov. Rýchla indexácia nástrojov je optimalizovaná pre vysokú presnosť a stabilitu, a to aj pri použití nástrojov s vyššou hmotnosťou určených na ťažké obrábanie. Ako štandardné vybavenie od nás tiež dostanete redukčné puzdrá do revolvera na nástroje rôznych priemerov.

Ďalšie konštrukčné a technologické výhody:

• Valčekové lineárne vedenie osí poskytuje vysokú presnosť a rýchlosť polohovania a účinne tlmí vibrácie pri náročných sústružníckych operáciách, čo prispieva k dlhej životnosti stroja i nástrojov.
• Dvojstupňový hydraulický systém riadenia upínacej sily skľučovadla umožňuje prepínanie medzi vysokým upínacím tlakom pre hrubovacie operácie a zníženým tlakom pre presné dokončovacie obrábanie, čím sa obmedzuje deformácia obrobku (opcie).
• Optimalizovaná konštrukcia lôžka a pracovného priestoru zaisťuje plynulý a efektívny odvod triesok a chladiacej kvapaliny a napomáha stabilným tepelným podmienkam počas obrábania.
• Riadiaci systém FANUC i Series – Smart Plus, ponúka prehľadné a intuitívne ovládanie doplnené o špeciálny softvér Hyundai WIA, vysokú prevádzkovú spoľahlivosť a podporu pokročilých obrábacích funkcií.
