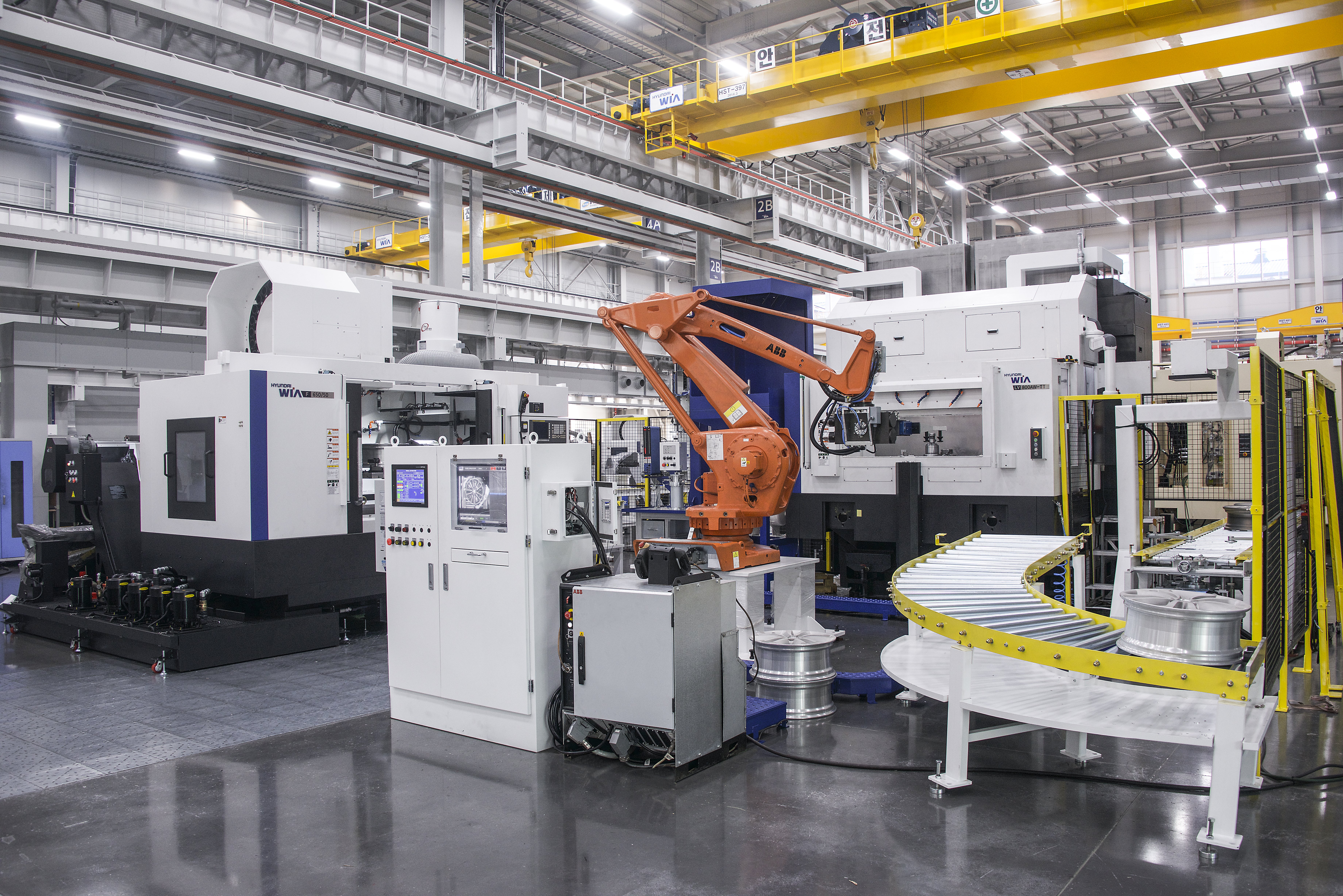

Hyundai WIA karusely radu LV - 2x pravý karusel (verzia 'R') s robotom a linkou na obrábanie zliatinových diskov kolies pre automobilový priemysel
-
Dva nezávislé 8-polohové servo-revolvery VDI50 umožňujúce súčasné obrábanie a výrazné skrátenie výrobného cyklu.
-
Integrované vysokootáčkové vreteno s rýchlosťou až 3 000 ot./min optimalizované na obrábanie hliníkových kolies.
-
Valčekové lineárne vedenie osí zaisťujúce vysokú dynamiku, presnosť a dlhodobú stabilitu.
-
Konštrukcia pripravená pre plne automatizované výrobné linky s robotickou manipuláciou.
-
Vysoká produktivita pri hrubovaní aj dokončovaní vďaka optimalizovanej konštrukcii pracovného priestoru a dvojpaletovému systému.
Hyundai WIA LV800AW-TT je špecializované CNC sústružnícke centrum vyvinuté pre sériovú výrobu hliníkových automobilových kolies. Konštrukcia stroja je optimalizovaná pre maximálnu produktivitu, vysokú presnosť a nepretržitú prevádzku v automatizovaných výrobných linkách.
Vďaka dvom nezávislým revolverom umožňuje súčasné obrábanie viacerých plôch obrobku, čím výrazne skracuje výrobné časy oproti bežným jedno-revolverovým sústruhom. Kombinácia vysokootáčkového vretena, rýchlych posuvov a presného riadenia robí z modelu LV800AW-TT ideálne riešenie pre výrobcov zliatinových aj kovaných hliníkových kolies.
Hyundai WIA dlhodobo vyvíja stroje pre automobilový priemysel s dôrazom na vysokú produktivitu, prevádzkovú spoľahlivosť a jednoduchú integráciu do automatizovaných výrobných liniek
Popis produktu a kľúčové vlastnosti

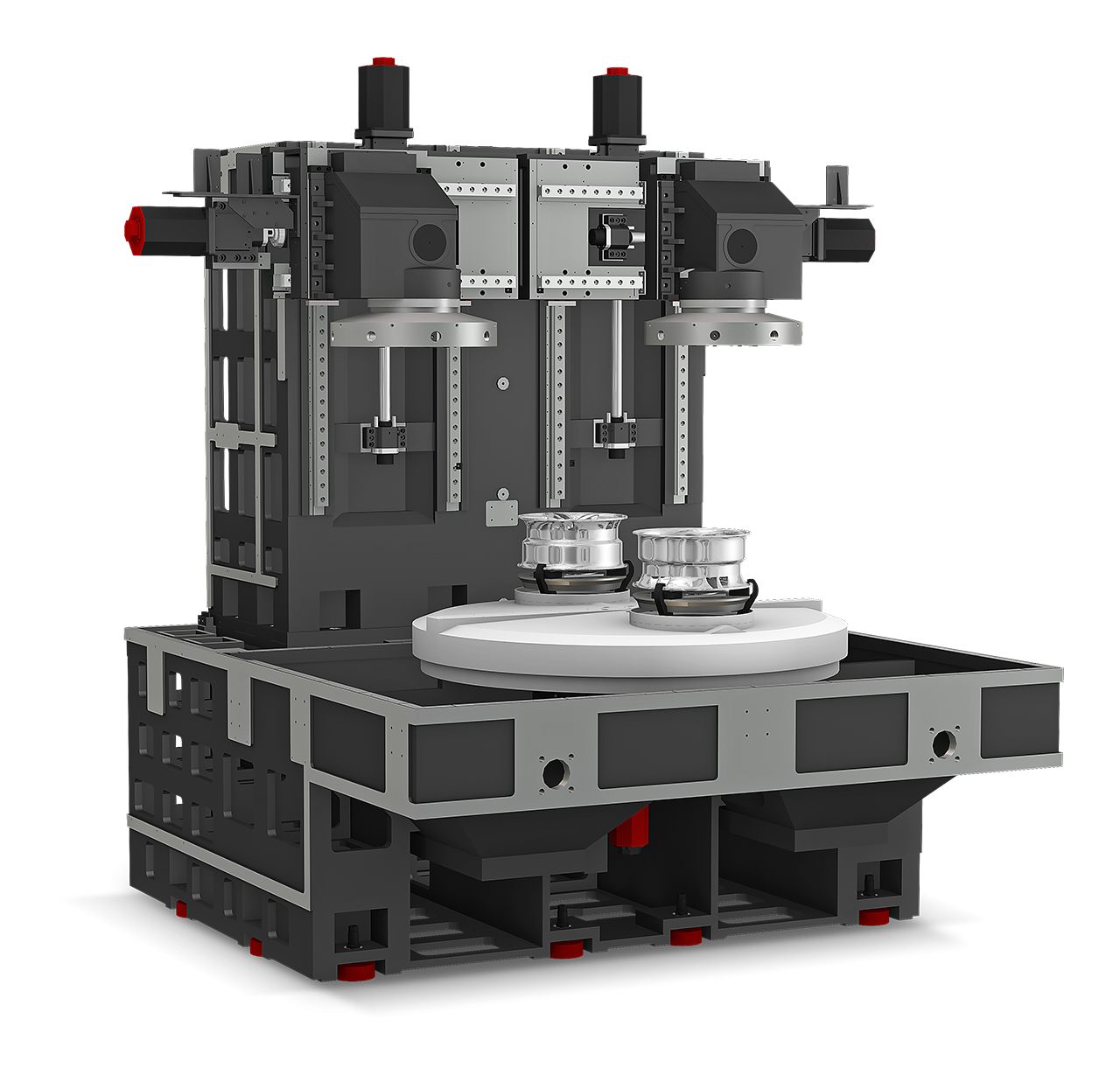

Konštrukcia stroja a celková tuhosť
LV800AW-TT využíva robustnú liatinovú konštrukciu s vysokou tuhosťou a valčekovými lineárnymi vedeniami všetkých osí. Konštrukcia je navrhnutá pre nepretržitú prevádzku pri vysokom zaťažení a zaisťuje presné obrábanie aj pri veľmi krátkych výrobných cykloch.
Vertikálna koncepcia podporuje prirodzené usadenie kolesa, efektívny odvod triesok a jednoduchú automatickú manipuláciu s obrobkami.
Pracovný rozsah a upínanie
Pracovný priestor je optimalizovaný na obrábanie hliníkových automobilových kolies rôznych rozmerov. Konštrukcia upínacieho systému umožňuje rýchlu výmenu obrobkov a vysokú opakovateľnosť upnutia, čo je zásadné pre sériovú výrobu.
Vreteno
Integrované hlavné vreteno dosahuje maximálne otáčky 3 000 ot./min a poskytuje vysokú dynamiku aj presnosť obrábania. Priamy pohon minimalizuje vibrácie a prispieva ku kvalite obrábaného povrchu.
Dva nezávislé revolvery
Stroj je vybavený dvoma nezávisle riadenými 8-polohovými servo-revolvermi, ktoré umožňujú súčasné obrábanie viacerých plôch obrobku. Vďaka paralelnej práci oboch revolverov dochádza k výraznému skráteniu výrobného času pri zachovaní vysokej presnosti.
Posuvy osí
Valčekové lineárne vedenia spoločne s výkonnými servopohonmi umožňujú veľmi rýchle a presné pohyby všetkých osí. Vysoká dynamika skracuje vedľajšie časy a zvyšuje produktivitu sériovej výroby.
Automatizácia výroby
LV800AW-TT je vďaka dvojpaletovému systému od začiatku konštruovaný ako súčasť automatizovaných výrobných liniek. Otvorený pracovný priestor umožňuje jednoduchú integráciu robotických zakladačov, automatických dopravníkov aj meracích systémov a podporuje plne bezobslužnú prevádzku.
Ďalšie konštrukčné a technologické výhody:
- Robustná liatinová konštrukcia zaisťujúca dlhodobú geometrickú stabilitu.
- Valčekové lineárne vedenia s vysokou tuhosťou a dynamikou.
- Dva nezávislé revolvery pre paralelné obrábanie.
- Integrované vysokootáčkové vreteno na obrábanie hliníkových zliatin.
- Riadiaci systém FANUC s funkciami pre vysokorýchlostné obrábanie.
Technické parametre
| Maximálny obežný priemer (karusely) | 760 (mm) |
| Maximálny obrábaný priemer (karusely) | 650 (mm) |
| Maximálna obrábaná dĺžka (karusely) | 650 (mm) |
| Maximálny priemer tyče cez hlavné vreteno (karusely) | 50 (mm) |
| Veľkosť skľučovadla na hlavnom vretene (karusely) | 19 (") |
| Výkon na hlavnom vretene (maximálny/stály) (karusely) | 55/37 (kW) |
| Krútiaci moment na hlavnom vretene (maximálny/stály) (karusely) | 495/294 (N.m) |
| Ukončenie vretena (normalizované) (karusely) | A2-11 |
| Otáčky hlavného vretena (karusely) | 3000 (ot/min) |
| Typ vedenia osí (karusely) | LM Guide (lineární vedení), LM Guide (lineární vedení) v ose X, LM Guide (lineární vedení) v ose Z |
| Rozjezd v osi X/Z | 420/650 (mm) |
| Rýchloposuvy v osi X/Z | 30/30 (m/min) |
| Počet revolverov (karusely) | 2 (ks) |
| Typ držiakov nástrojov | VDI50 |
| Počet nástrojov (karusely) | 16 (ks) |
| Rýchlosť indexovania revolvera (od nástroja k nástroju) | 0,35 (sec) |
| Poháňané nástroje | NE |
| Kapacita nádrže na triesky a chladiacu kvapalinu (karusely) | 950 (l) |
| Rozmery stroja (DxŠxV) | 3400x3595x3740 (mm) |
| Hmotnosť stroja (karusely) | 19500 (kg) |
| Počet kanálov | 2 |
| Riadiaci systém (karusely) | FANUC |
Vplyvom neustáleho vývoja sa špecifikácia stroja môže bez upozornenia zmeniť.
Špecifické vlastnosti stroja a výrobcu
Hyundai WIA LV800AW-TT je navrhnutý špeciálne pre nepretržitú sériovú výrobu hliníkových kolies, kde sú rozhodujúca produktivita, opakovateľnosť a minimálne vedľajšie časy. Kombinácia dvoch nezávislých revolverov, dvojpaletového výmenného systému, výkonného integrovaného vretena a rýchlych lineárnych vedení umožňuje výrazne vyšší výkon ako u bežných jednorevolverových CNC sústruhov.
Stroj je štandardne vybavený moderným riadiacim systémom FANUC, ktorý ponúka vysokú spoľahlivosť, intuitívne ovládanie a podporu pokročilých funkcií pre sériovú výrobu. Konštrukcia stroja je pripravená pre automatizované výrobné linky vrátane robotického zakladania a automatickej manipulácie s obrobkami.
Hyundai WIA patrí medzi popredných svetových výrobcov CNC obrábacích strojov a dlhodobo dodáva špecializované riešenia pre automobilový priemysel. V Českej republike a na Slovensku zaisťuje kompletnú obchodnú, servisnú i aplikačnú podporu spoločnosť PROFIKA.
Voliteľné vybavenie
Rozšírené systémy chladenia
Možnosť vysokotlakového chladenia nástrojov zvyšuje presnosť výroby a efektívne pomáha odvádzať triesky.
Rôzne typy upínacích systémov a skľučovadiel
Možnosť voľby upínania podľa konkrétnej aplikácie, vrátane veľkopriemerových skľučovadiel pre disky do veľkosti až 22,5".
Automatické zakladanie obrobkov
Možnosť integrácie robotických zakladačov, manipulačných systémov a automatických výrobných liniek pre nepretržitú prevádzku.
Rozšírené komunikačné rozhranie
Pripravenosť na prepojenie s výrobnými informačnými systémami a riadením automatizovaných liniek.
