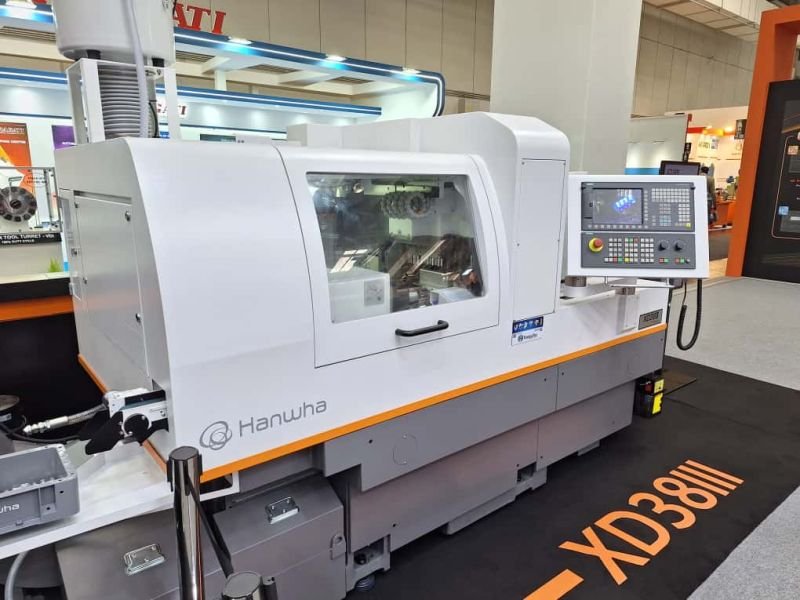

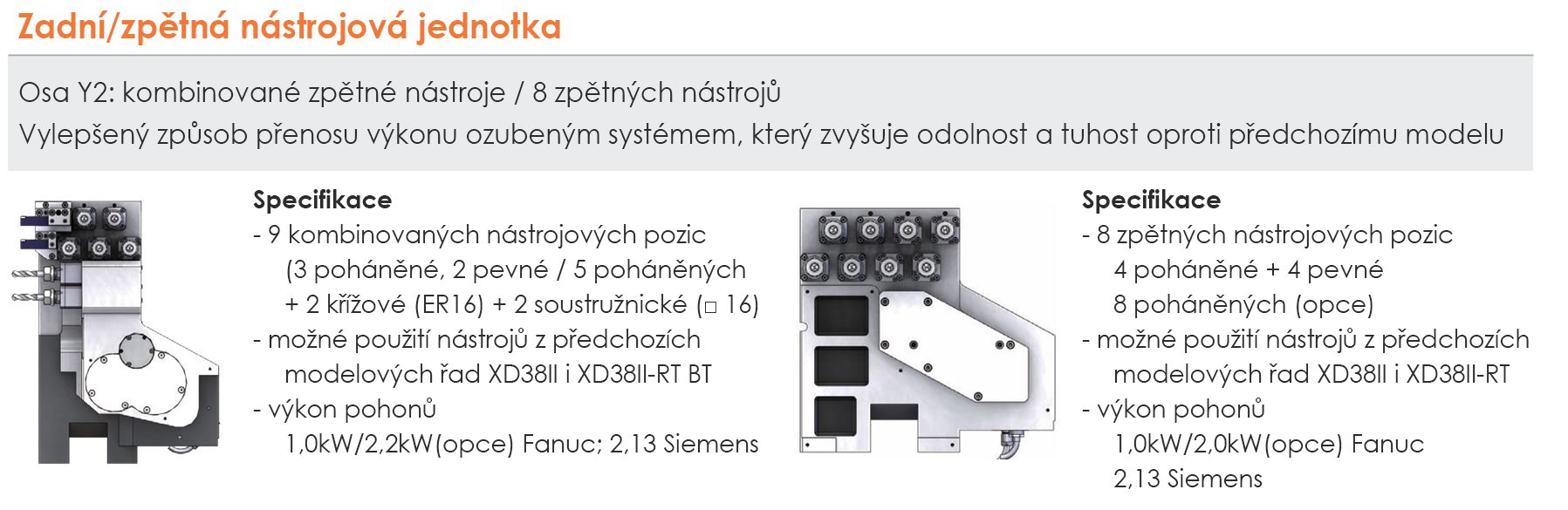

Dvojkanálový CNC dlhotočný automatický sústruh HANWHA XD38III je určený pre vysoko efektívne a presné obrábanie tyčového materiálu do priemeru 38 mm (v opcii až 40 mm). Stroj sa vyznačuje vysokou tuhosťou, optimalizovanou konštrukciou na ťažké obrábanie a flexibilitou vďaka možnosti využitia osi Y2 a možnosti obrábať aj bez vodiaceho puzdra, prevedenie NH.

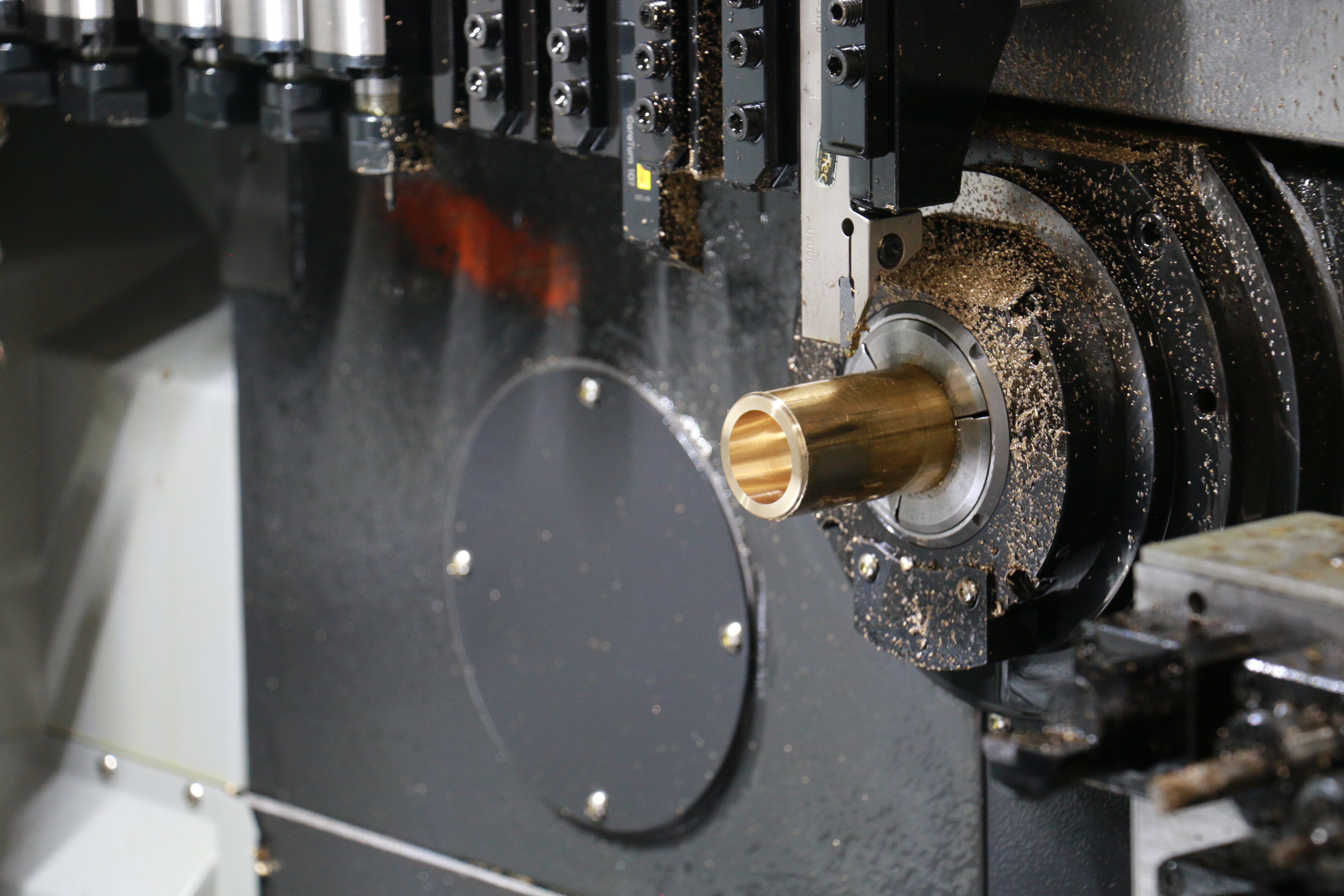

• Robustná konštrukcia: Liatinové lôžko s vysokou schopnosťou tlmenia vibrácií pre ťažké obrábanie.

• Vstavaný motor hlavného vretena aj protivretena pre vyššiu presnosť a optimálny krútiaci moment

• Plné riadenie osi C na hlavnom aj protivretene pre komplexné frézovacie operácie

• Flexibilita: Možnosť prevádzky s vodiacim puzdrom aj bez neho (podľa konfigurácie), čo optimalizuje výrobu a dĺžku zvyškových koncov tyčí.

• Až 32 nástrojových pozícií na komplexné obrábanie v jednom cykle bez nutnosti prenášania obrobku.

• Vysoká dynamika a presnosť: Stroj vyniká technológiou HD dynamik a stálou, výrobne bezpečnou presnosťou aj pri komplexnom obrábaní veľmi zložitých dielov.

• Efektívne lámanie triesok: Systém PCRIII aktívne rieši problémy s dlhými trieskami, čím zvyšuje životnosť nástrojov a spoľahlivosť automatizovanej prevádzky.

• Pripravené na automatizáciu: Plná kompatibilita s univerzálnymi robotickými bunkami umožňuje jednoduchú integráciu do liniek v rámci konceptu Priemysel 4.0.

Výrobca HANWHA (Južná Kórea) je technickým etalónom medzi výrobcami dlhotočných automatov SWISS TYPE. Oproti bežným výrobcom vyniká predovšetkým vyššou dynamikou a stálou, výrobne bezpečnou presnosťou.

Komplexné obrobenie aj veľmi zložitých dielov

CNC dlhotočné automaty švajčiarskeho typu HANWHA sú určené na výrobu jednoduchých alebo zložitých dielov, v malých alebo veľkých sériách z tyčového materiálu, kde je kladený veľký dôraz na rýchlosť výroby a presnosť.

Na CNC dlhotočné SWISS TYPE automaty HANWHA sa spoliehajú firmy, ktoré vyrábajú diely pre automobilový, lekársky, elektronický a ďalší priemysel. Firmy, ktoré spracovávajú väčšie a veľké série zložitých aj extrémne technologicky náročných obrobkov. HANWHA vždy ponúka spoľahlivé riešenie pre každú výrobu až do priemeru tyče 45mm.

CNC dlhotočný CNC automat modelového radu XD38III je navrhnutý pre komplexné a presné obrábanie tyčového materiálu až do priemeru 38 mm (voliteľne 40 mm). Táto skutočnosť otvára dvere na výrobu rozmernejších a technologicky náročných dielov pri zachovaní vysokej dynamiky.

Vysoká rýchlosť a výkon

• S rýchlou posuvovou rýchlosťou až 32 m/min so skrátenými prejazdmi nástrojov a optimalizovaným dizajnom pre efektívny odvod triesok XD38III minimalizuje prestoje a maximalizuje produkciu a spoľahlivosť pri obrábaní. Integrované vstavané vretená (hlavné vreteno s otáčkami až 6 500 ot./min. a výkonom až 7,5 kW, resp. až 23 kW pri systéme Siemens) zaisťujú vysokorýchlostné obrábanie a skracujú výrobné cykly.
• Užívateľská výmena vodiaceho puzdra: Stroj umožňuje jednoduchú demontáž jednotky vodiaceho puzdra. Stroj je možné potom nasadiť do produkčnej výroby rovnako ako bežný CNC sústruh pracujúci bez vodiaceho puzdra (s výhodou je možné obrábať vkladané obrobky, spracovávať zvyšky tyčí alebo využiť robotické jednotky).

Malé rozmery stroja s vysokou tuhosťou základu

• Stroj má malé zástavbové rozmery (dĺžka x šírka x výška) 2690/1580/1820mm. Vďaka malým vonkajším rozmerom je tento stroj vhodný aj pre menšie dielne a priestory s obmedzenou plochou.Napriek kompaktným rozmerom sa vyznačuje vysokou hmotnosťou 4 690 kg, ktorá je zárukou vysokej tuhosti a spoľahlivého tlmenia vibrácií pri náročnom obrábaní.

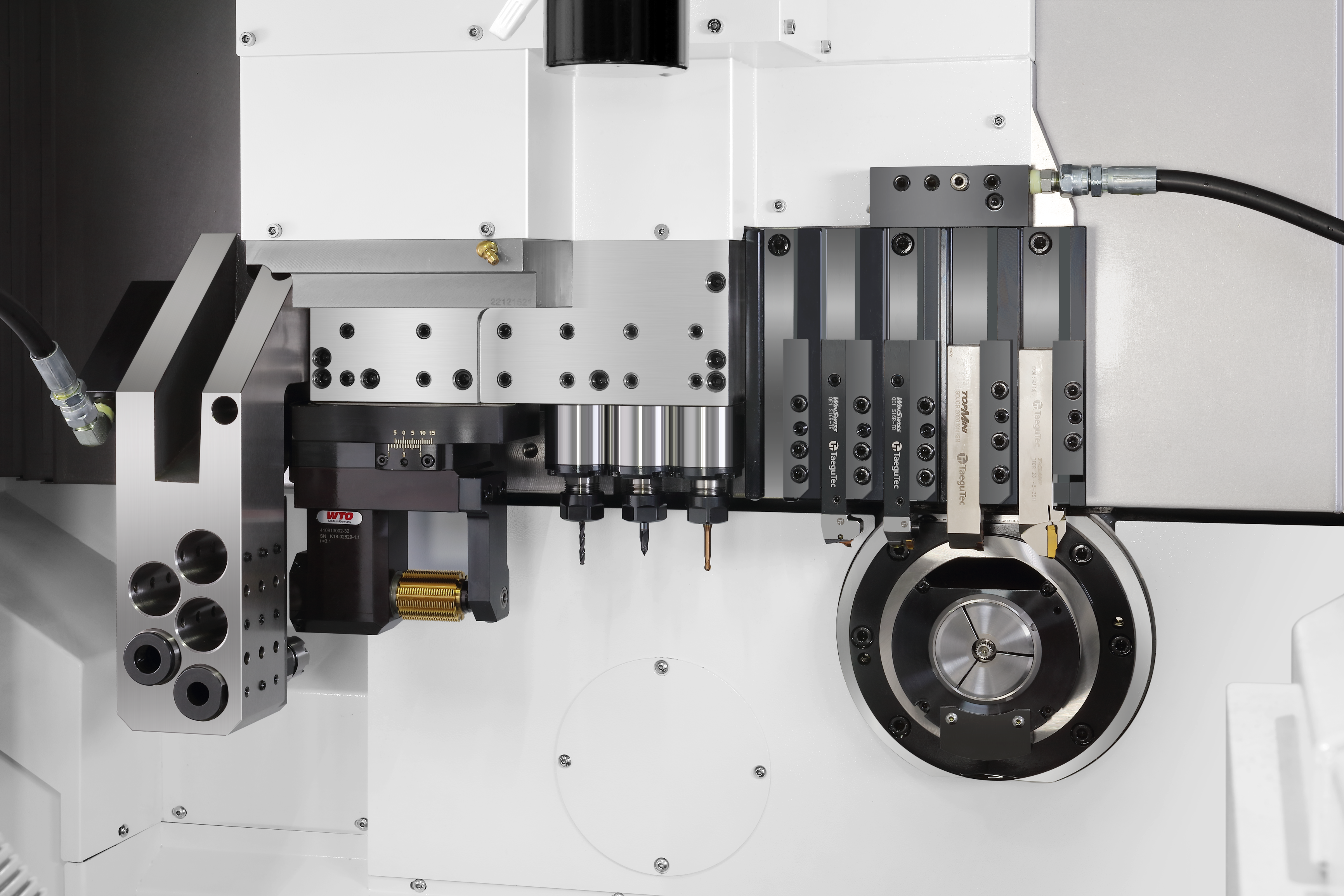

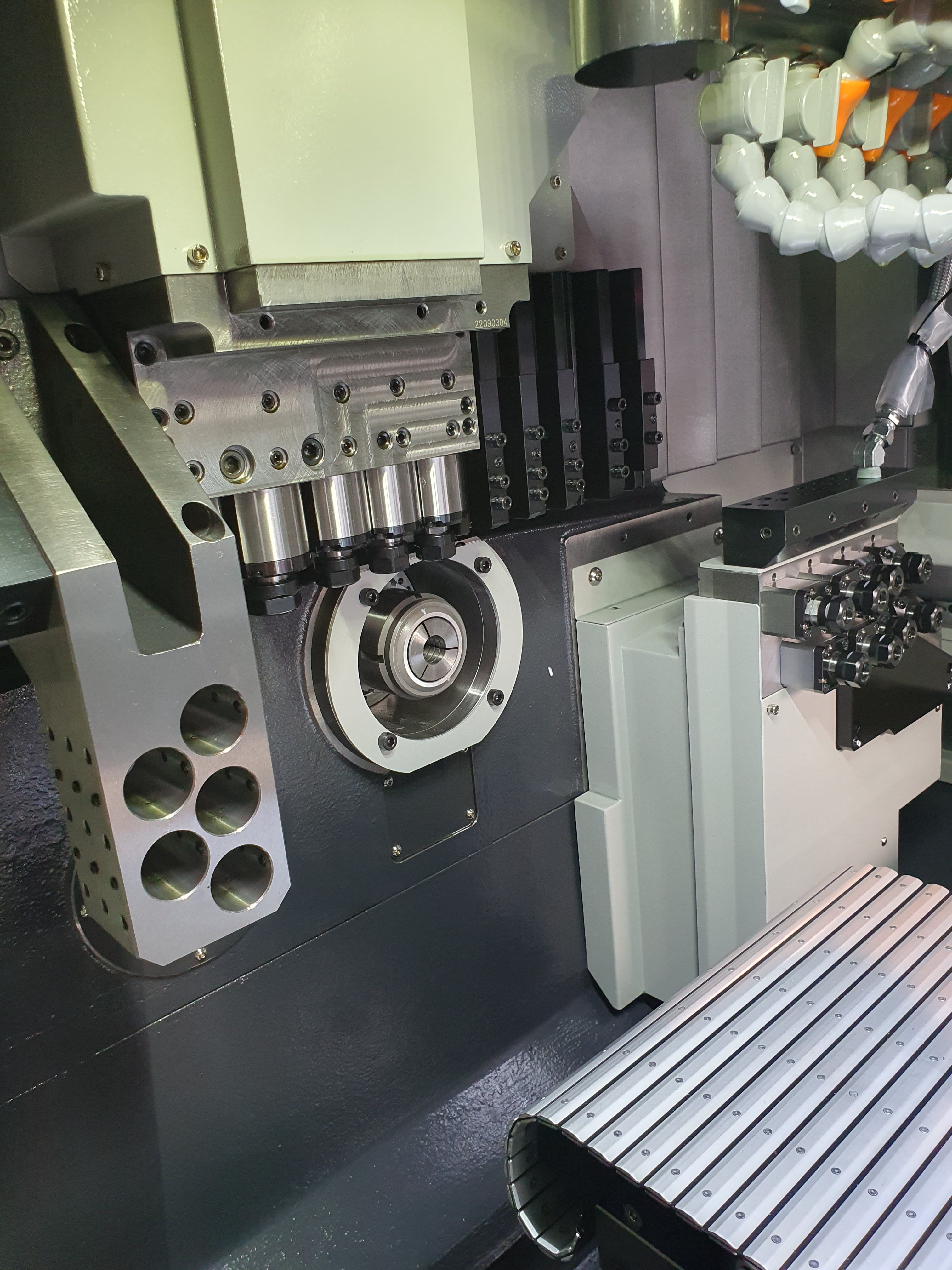

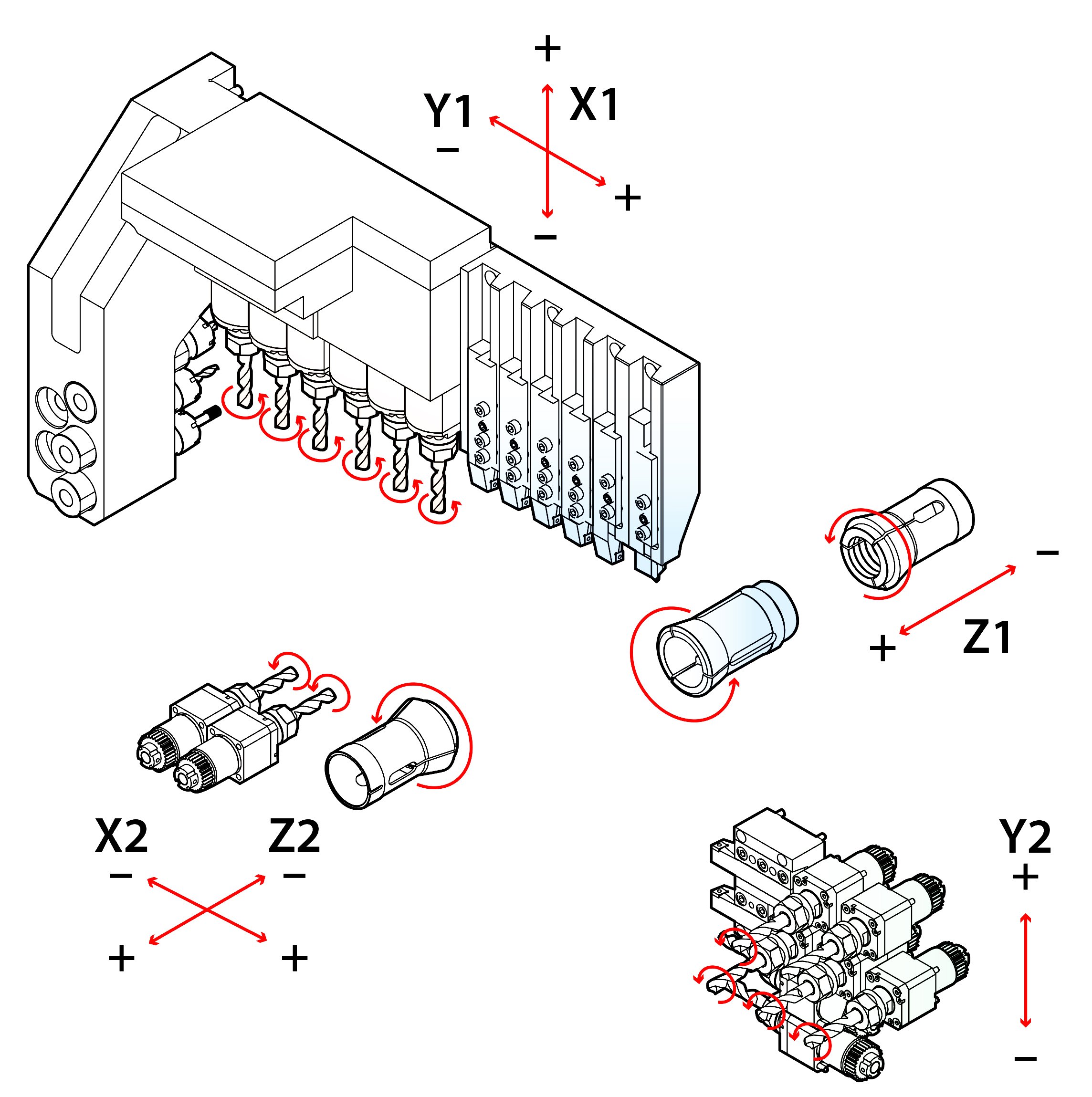

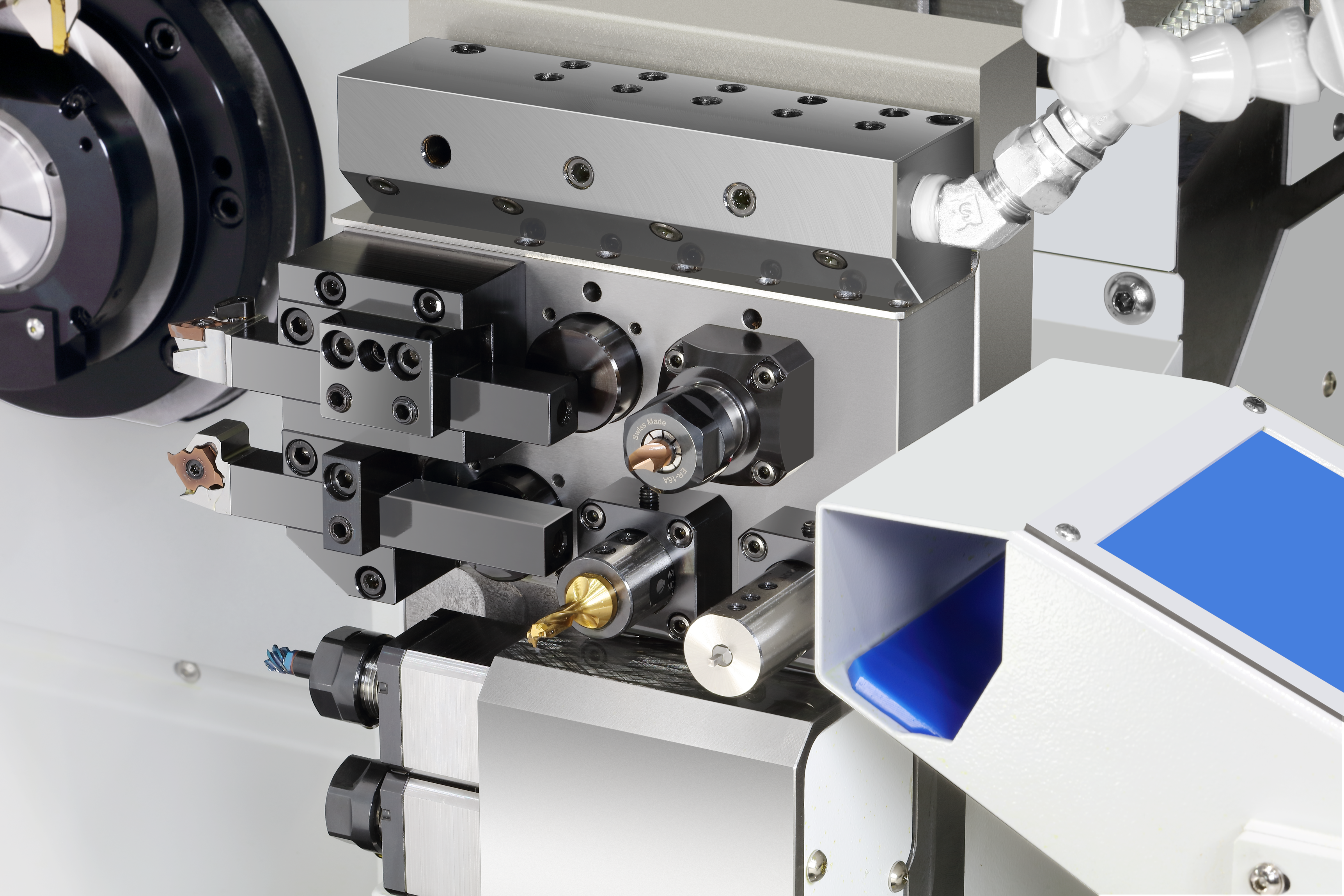

Nástrojové jednotky a protivreteno

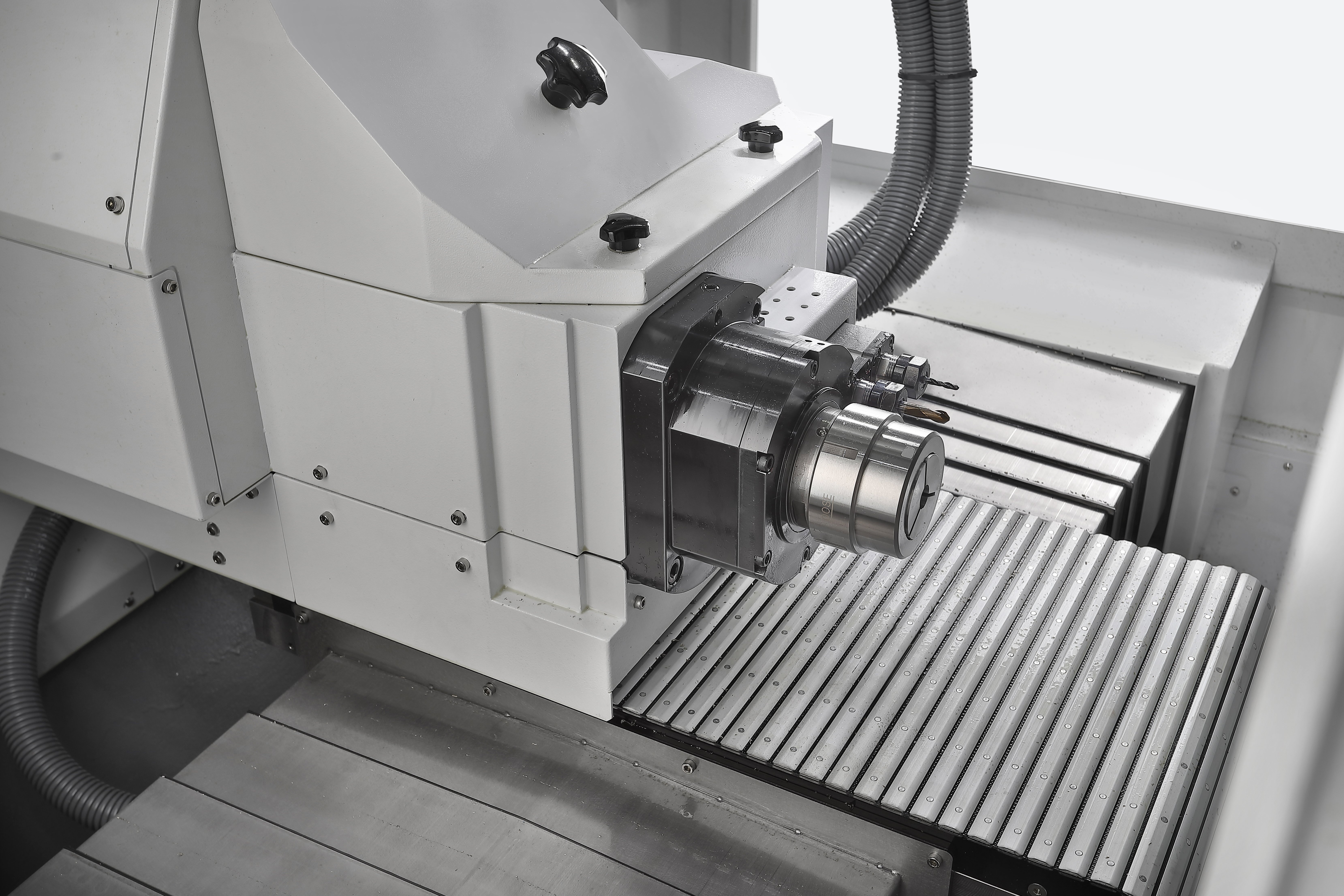

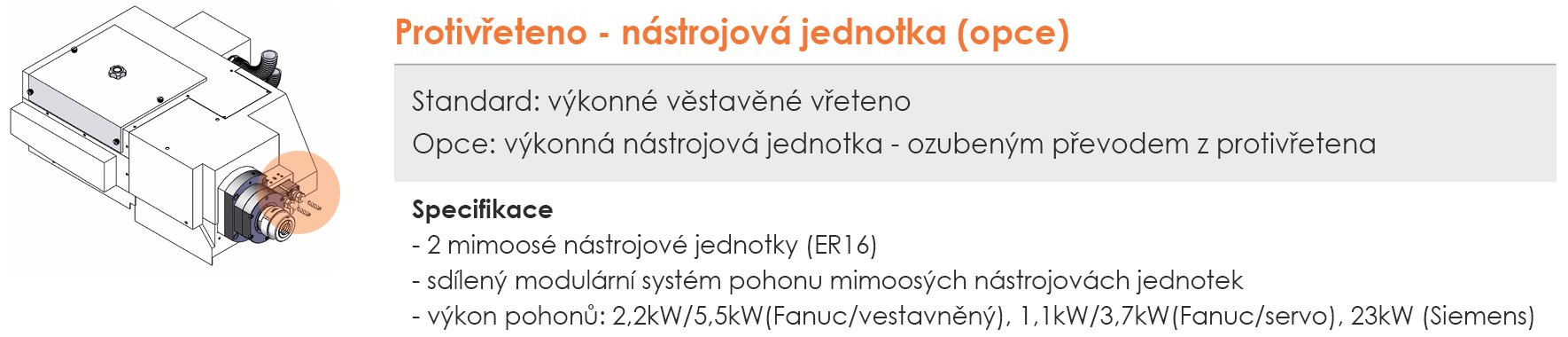

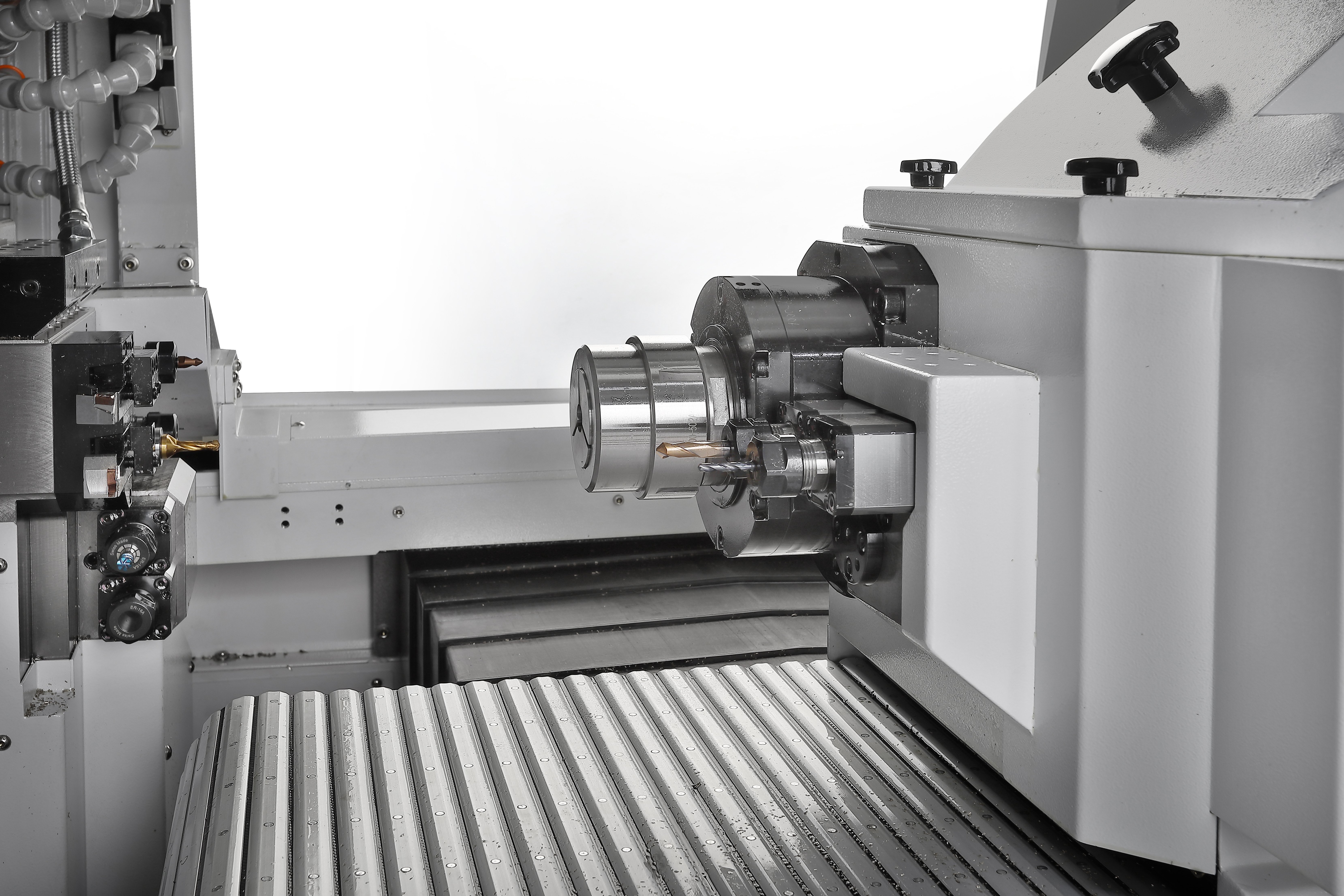

• Efektívne rozloženie nástrojových pozícií vrátane poháňaných nástrojov dosahujú extrémne rýchly výrobný čas. Dynamické protivreteno umožňuje komplexne vyrobiť výrobky bez ďalšej nutnosti prepínania kusu do ďalšieho stroja.
• Blesková synchronizácia: Zrýchlené vedľajšie časy vďaka dynamickým príchodom protivretena a okamžitej synchronizácii s hlavným vretenom výrazne zvyšujú celkovú produktivitu.

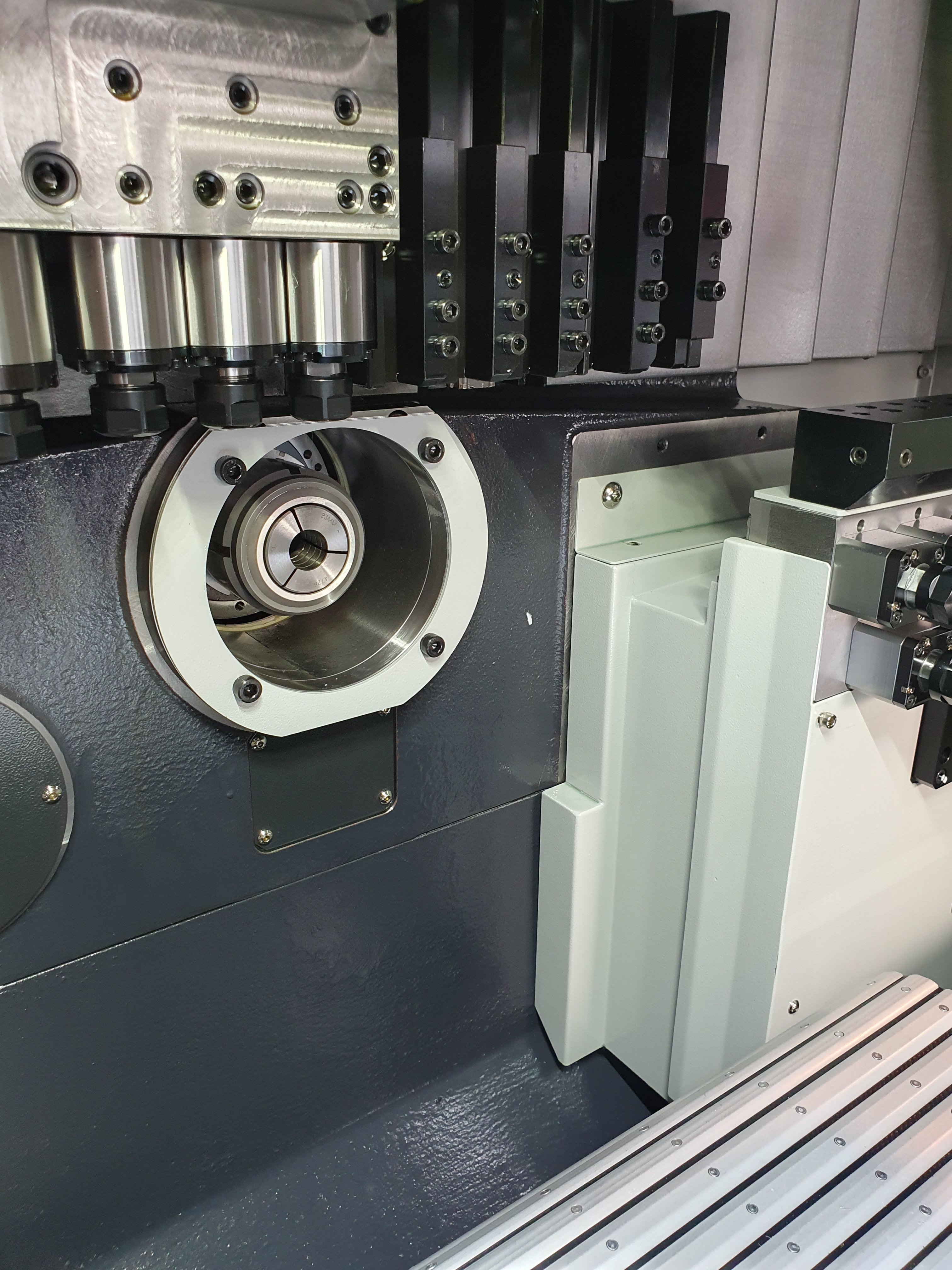

• Optimalizovaný rotačný systém vodiaceho puzdra: Systém je navrhnutý tak, aby zvyšky tyčí boli čo najkratšie.

Najnovší CNC systém vrátane grafických podpôr pre ľahké vytvorenie programu

• Vylepšené užívateľské pohodlie s najnovším riadiacim systémom FANUC
• Vysokorýchlostné a presné obrábanie: Vďaka pokročilým algoritmom systém minimalizuje vibrácie a zaisťuje vysokú kvalitu povrchu aj pri najvyšších rezných rýchlostiach
• Funkcia dynamickej kompenzácie: Systém automaticky kompenzuje odchýlky, čo zaisťuje maximálnu presnosť a opakovateľnosť každého dielu.
• Možnosť pokročilej automatizácie: Vďaka kompatibilite riadiaceho systému FANUC s našimi univerzálnymi robotickými bunkami je možné stroj ľahko integrovať do automatizovaných výrobných liniek a využívať dáta pre optimalizáciu procesov v rámci konceptu Priemysel 4.0.

Prečo zvoliť HANWHA XD38III od PROFIKY?

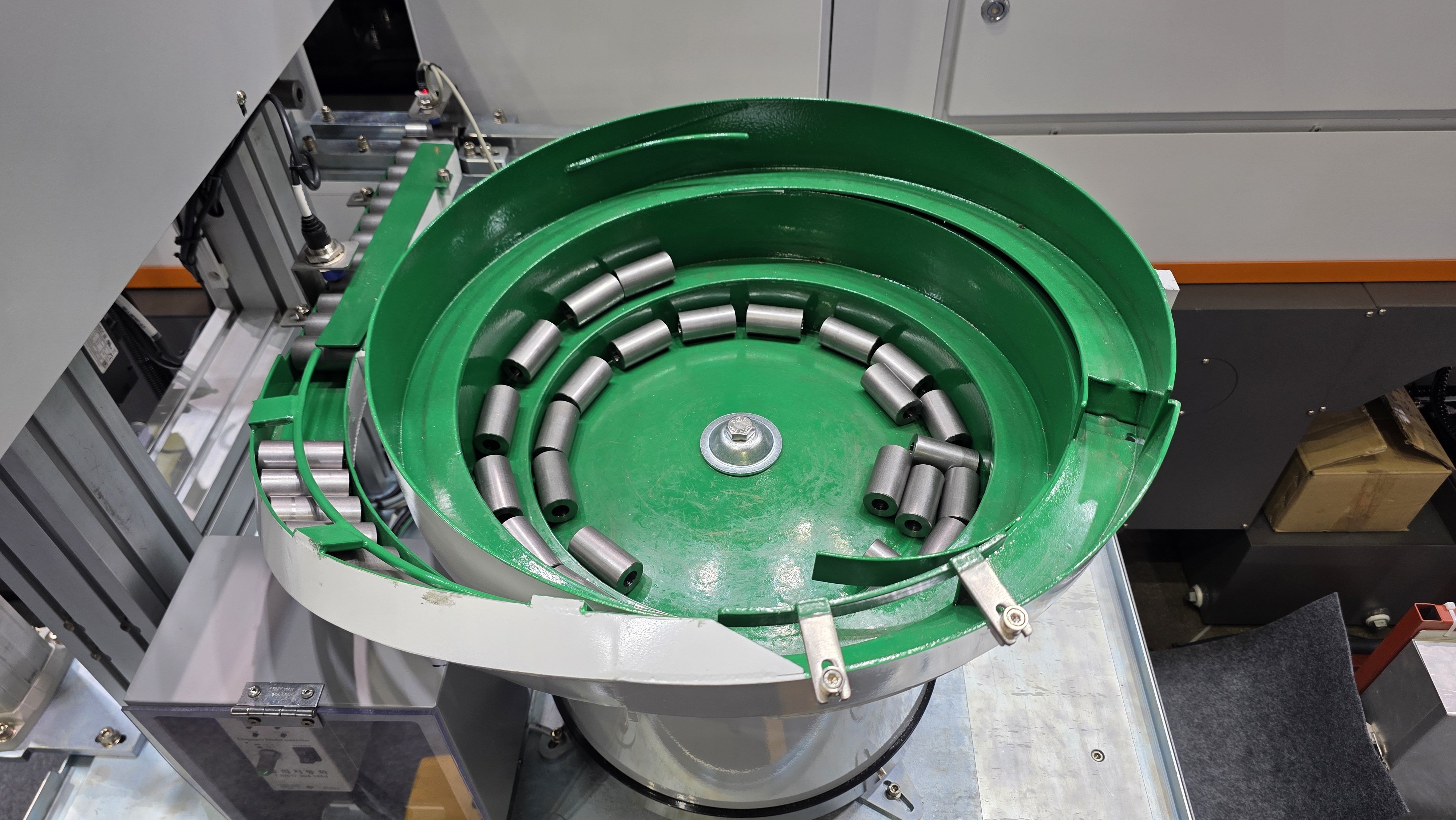

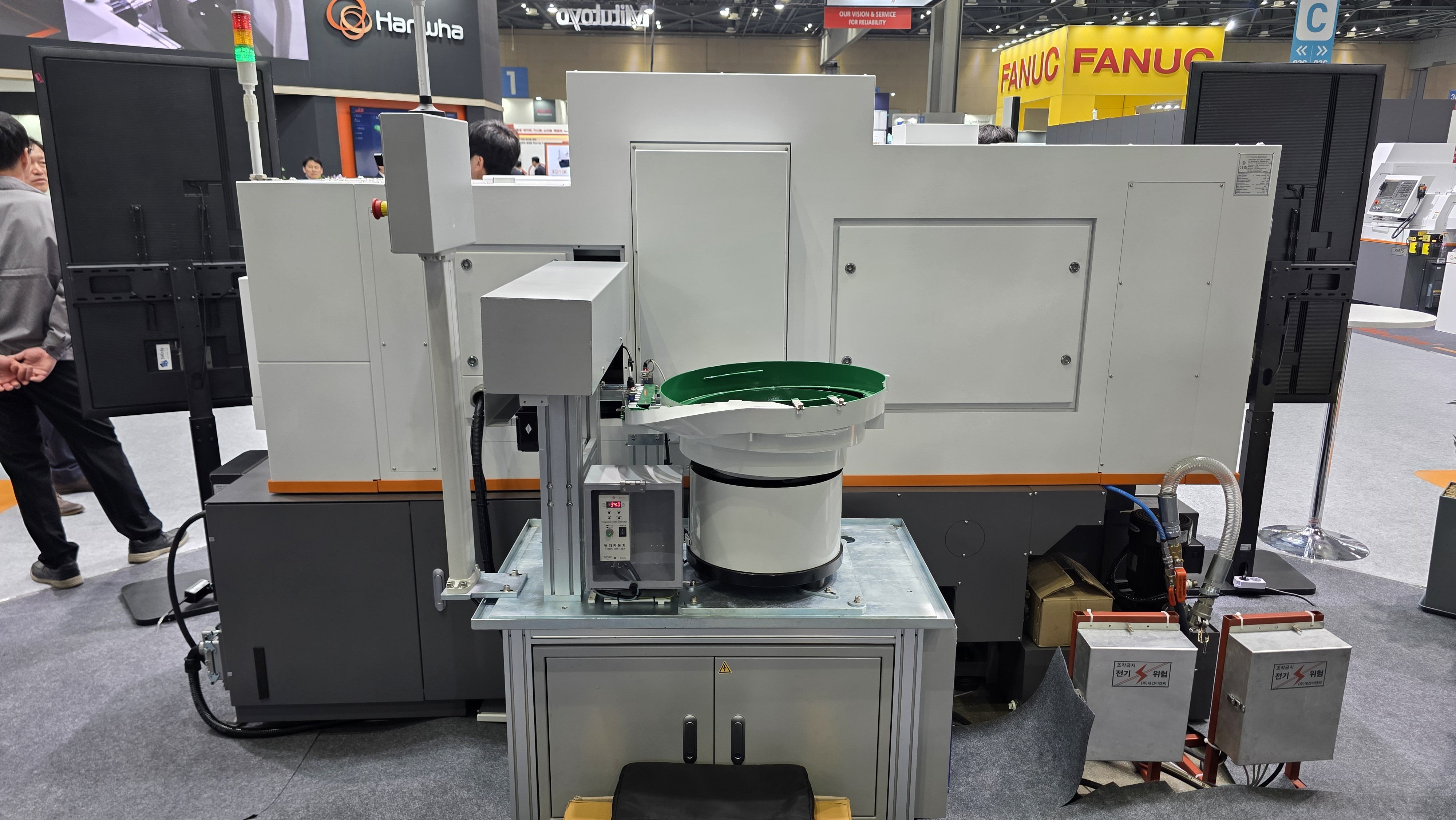

Pred dodaním stroja zaisťujeme kompletnú predpredajnú prípravu. Stroj je v našich priestoroch predinštalovaný, nahrávame najnovší softvér a chybových hlásení v slovenskom jazyku, vyskúšaný s podávačom tyčí, prípadne s robotickým zakladaním a je dodávaný ako plne funkčný a preverený celok pripravený rovno obrábať.
