Plnohodnotné simultánne 5osé obrábanie pre komplexné dielce v jednom upnutí
-
Vysoko tuhá konštrukcia rámu s dôrazom na stabilitu pri dynamickom obrábaní
-
Priamy pohon rotačných osí pre presné a plynulé polohovanie
-
Vysoká dynamika posuvov a zrýchlenie pre skrátenie výrobných časov
-
Integrácia moderných riadiacich systémov s podporou 5-osových funkcií

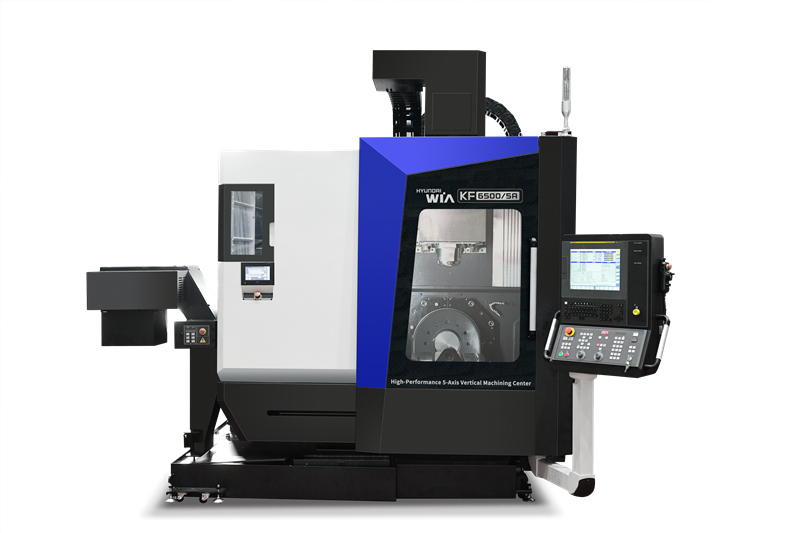

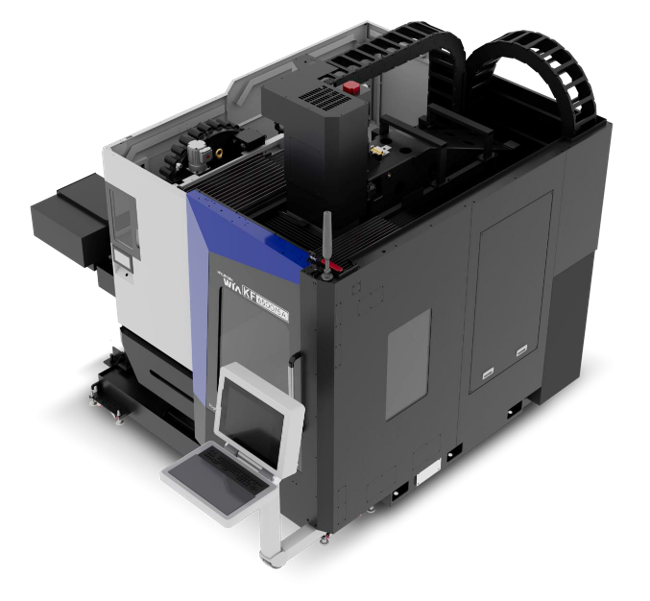

HYUNDAI WIA KF6500/5A je vysoko dynamické päťosové vertikálne obrábacie centrum navrhnuté pre komplexné obrábanie tvarovo náročných dielcov v jednom upnutí. Stroj kombinuje robustnú konštrukciu, presnú kinematiku a moderný riadiaci systém, čo z neho robí ideálne riešenie pre výrobcov v oblasti automotive, letectva, energetiky aj presného strojárstva.
Stroje HYUNDAI WIA KF6500/5A vychádzajú z dlhodobo overenej konštrukčnej filozofie výrobcu HYUNDAI WIA a predstavuje efektívny nástroj pre zvýšenie produktivity i kvality výroby.
Plnohodnotné simultánne 5osé obrábanie pre komplexné dielce v jednom upnutí

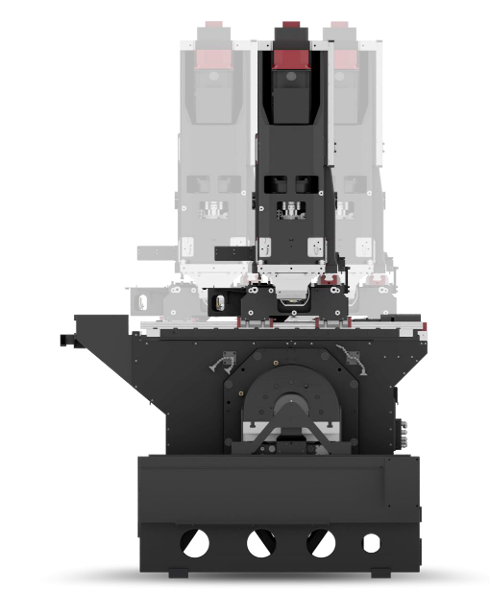

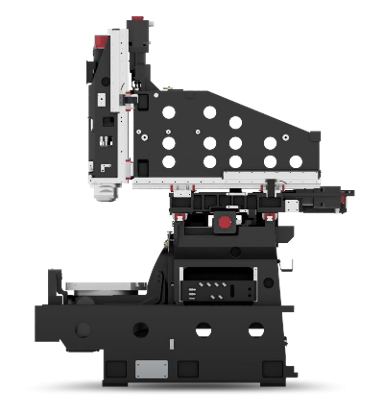

Konštrukcia a tuhosť
- Stroj je navrhnutý s dôrazom na maximálnu tuhosť pri zachovaní kompaktných rozmerov. Masívna základňa a optimalizovaná štruktúra rámu minimalizujú vibrácie a deformácie pri náročnom trieskovom obrábaní.

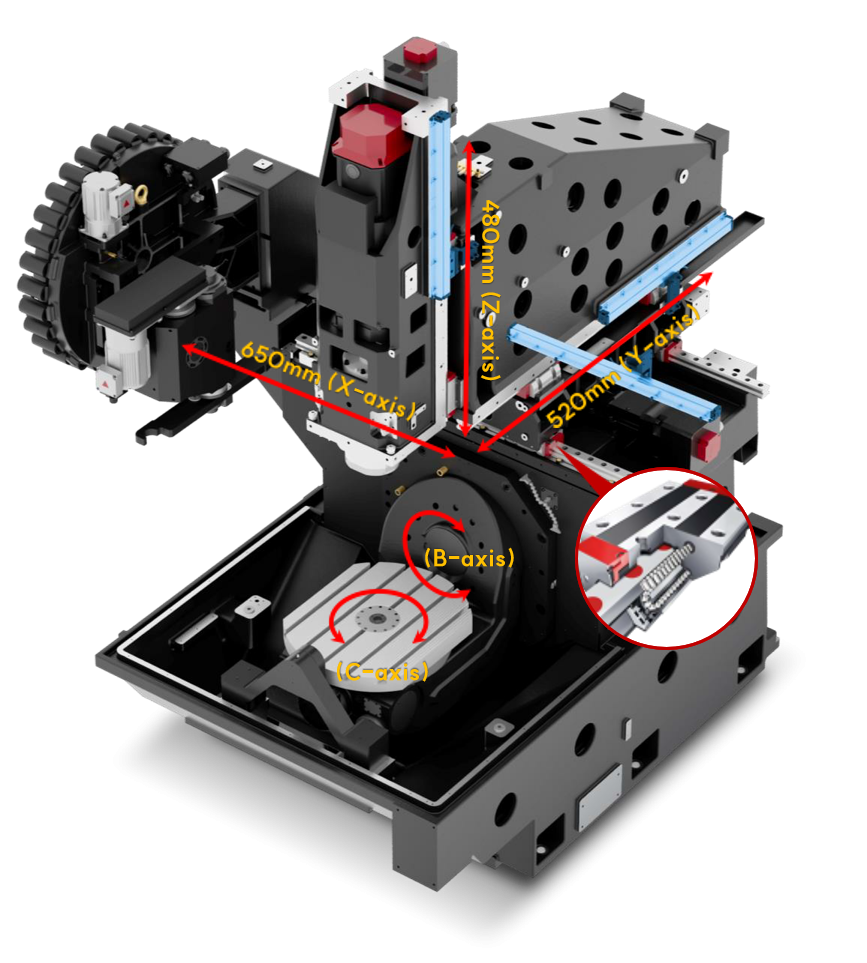

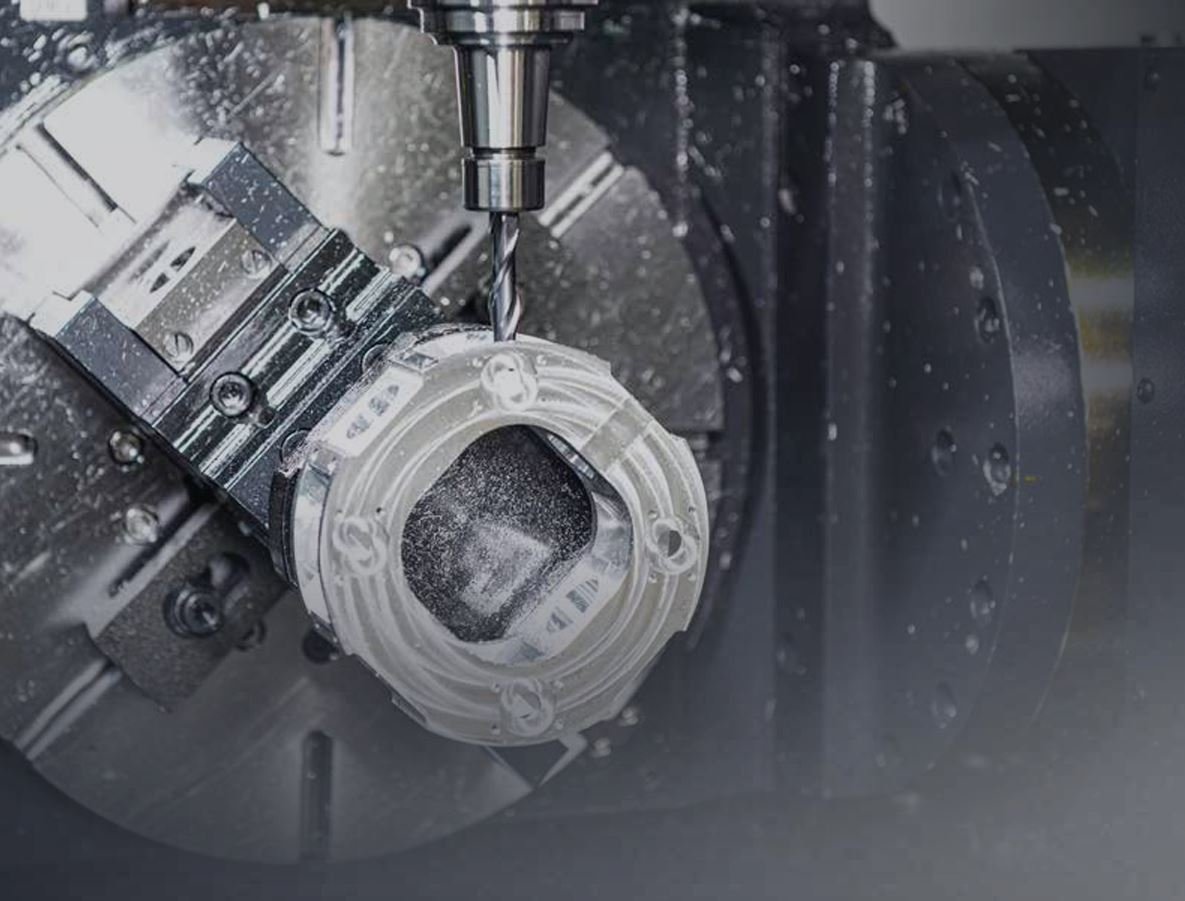

5osá kinematika

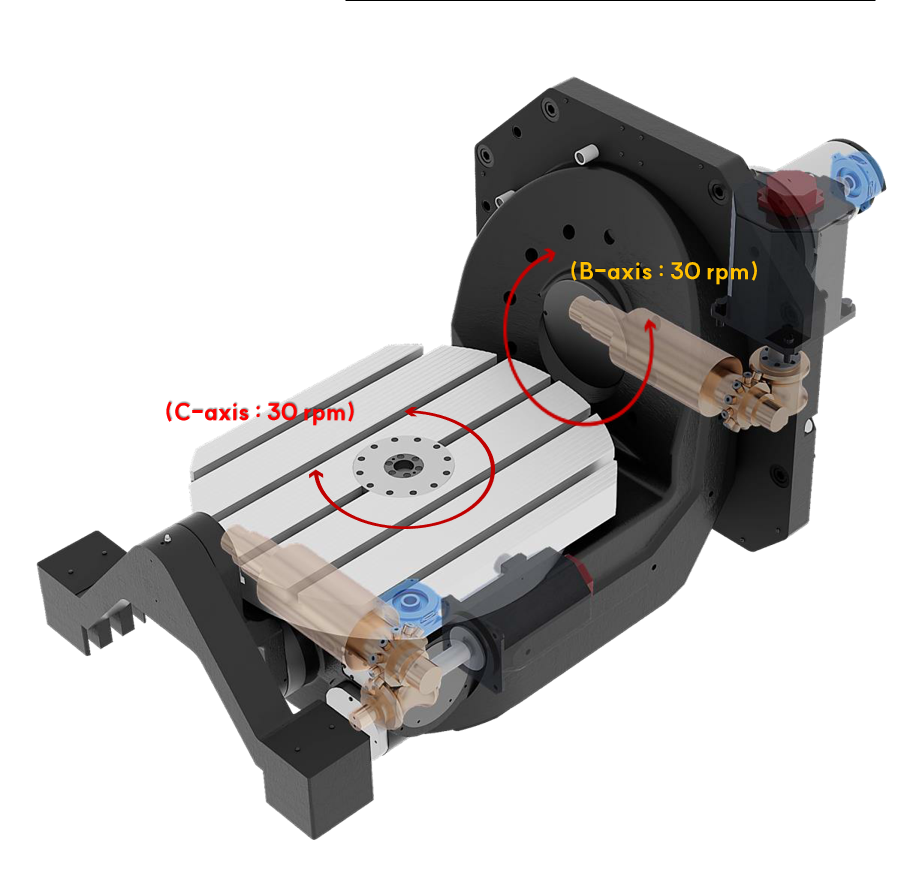

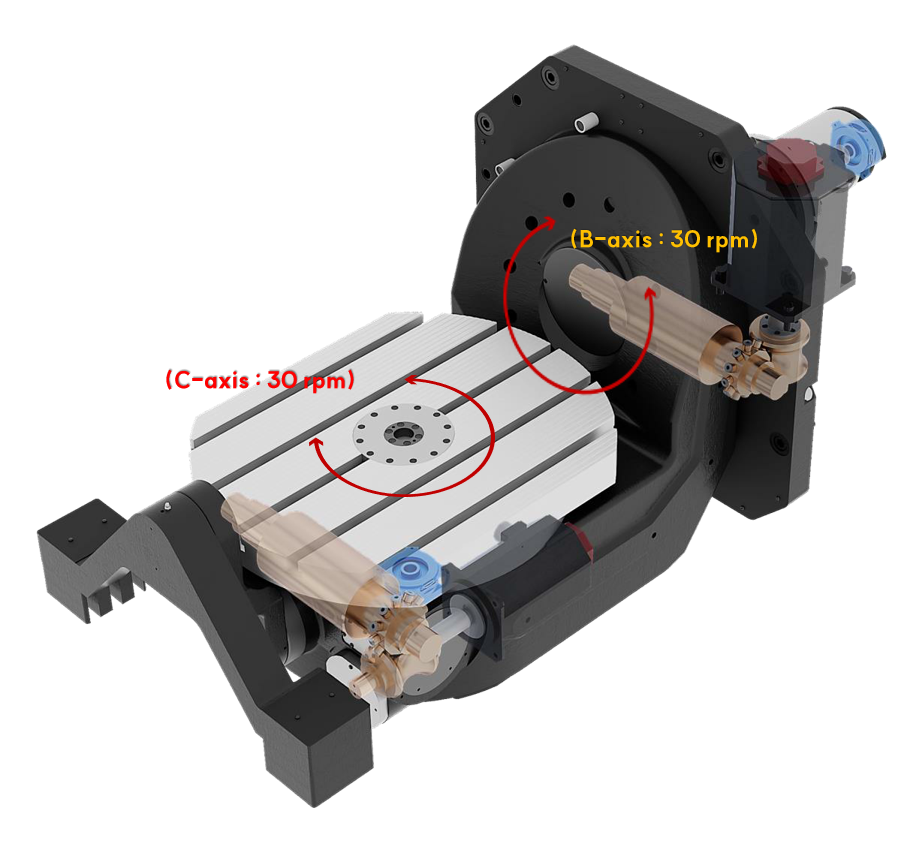

- Integrovaný otočno-sklopný stôl umožňuje simultánne riadenie piatich osí. Priame pohony rotačných osí zaisťujú plynulý chod, vysokú presnosť polohovania a opakovateľnosť pri výrobe zložitých tvarov, foriem a presných mechanických dielcov.
Vreteno a obrábací výkon
- Vysokootáčkové vreteno s optimalizovanou tuhosťou je vhodné ako pre presné dokončovacie operácie, tak aj pre výkonné hrubovanie. Konštrukcia vreteníka podporuje stabilné teplotné správanie a dlhodobú presnosť.

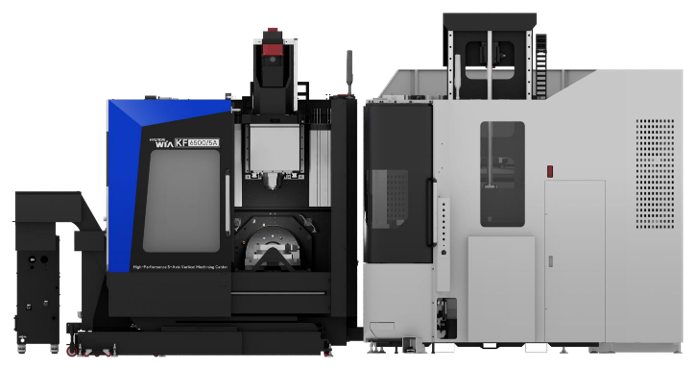

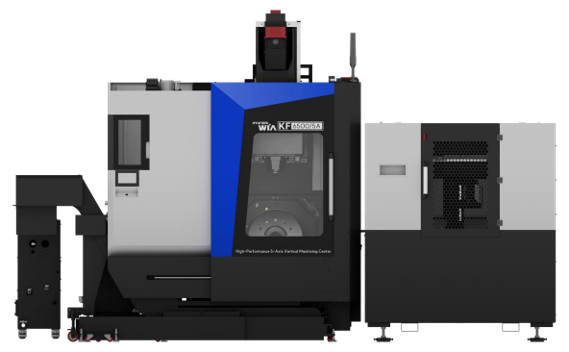

Automatizácia a produktivita
- Stroj je pripravený na integráciu automatizovaných riešení – paletové systémy, robotickú obsluhu alebo rozšírené zásobníky nástrojov. To umožňuje jeho nasadenie v sériovej aj flexibilnej kusovej výrobe.
Riadiaci systém a 5-osé funkcie
- Moderné CNC riadenie podporuje pokročilé 5-osé interpolácie, transformáciu súradných systémov a optimalizáciu trajektórií. To prináša vyššiu kvalitu povrchu a skrátenie cyklových časov.

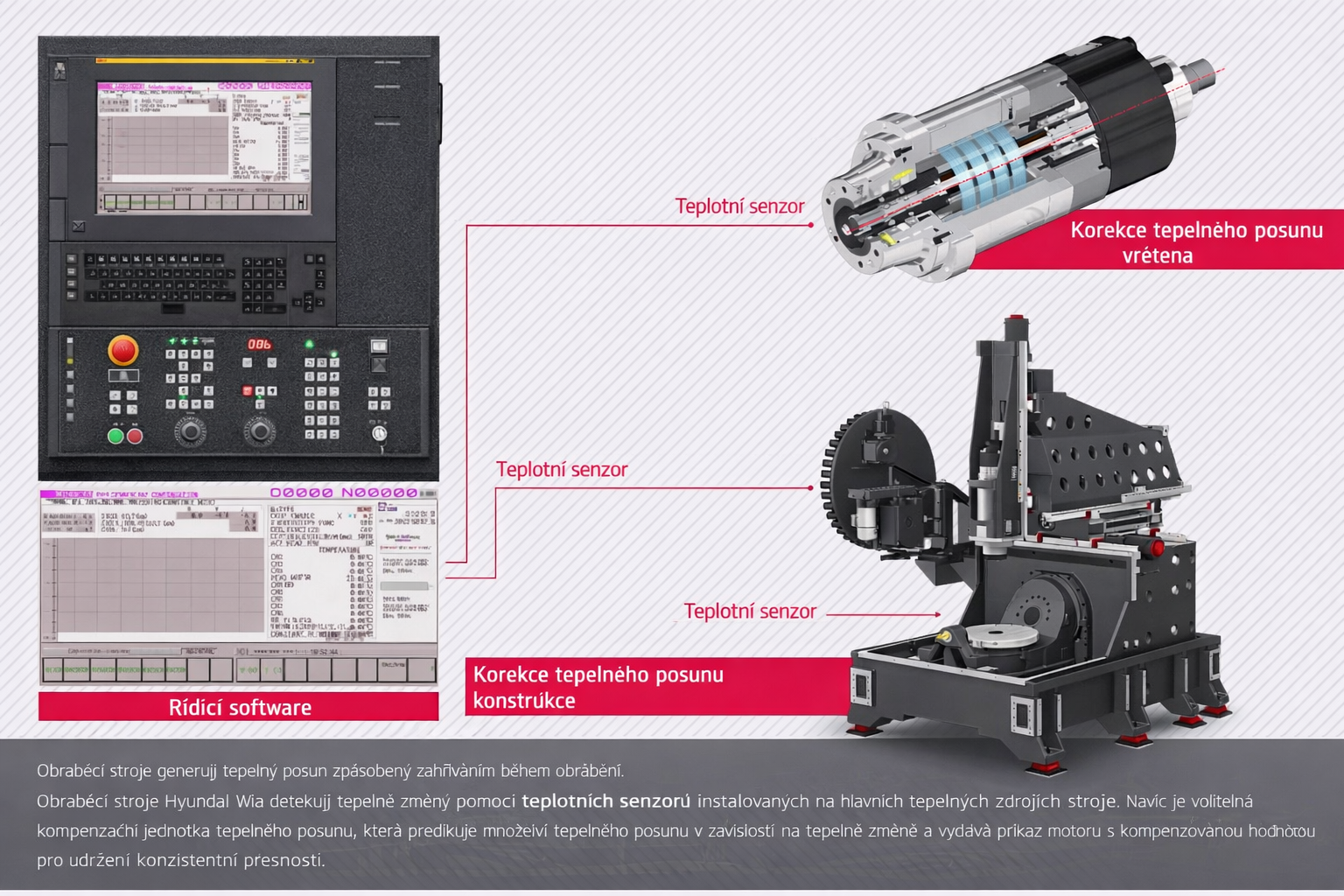

Teplotná kompenzácia pre zaručenie dokonalej presnosti
- Stroj je štandardne vybavený teplotnými senzormi na hlavných tepelných zdrojoch. Pomocou týchto senzorov a kompenzačnej jednotky dokáže upravovať pohonové parametre tak, aby bola zaručená maximálna presnosť aj pri rôznych tepelných podmienkach pri obrábaní.
Technické parametre
| Rozmer stola | Ø630 (mm) |
| Maximálny rozmer obrobku | Ø650x500 (mm) |
| Maximálne zaťaženie stola | 400 (kg) |
| Typ pohonu stola | Roller Gear Cam |
| Kužeľ | BBT40 (HSK-A63) |
| Maximálne otáčky vretena | 12000 (15000, 20000) (ot/min) |
| Výkon vretena (maximálny/stacionárny) | 18,5/11 (18,5/11, 37/15) (kW) |
| Krútiaci moment vretena (maximálny/stacionárny) | 118/52,5 (118/52,5, 221/80) (N.m) |
| Typ náhonu vretena | přímý (vestavěné) |
| Rozjazdy na osiach X/Y/Z | 650/520/480 (mm) |
| Naklopenie osí A/C | 150° (+120° až -30°) / 360° (°) |
| Vzdialenosť hlavy vretena od stola (min.-max.) | 150 - 630 (mm) |
| Rýchloposuvy v osiach X/Y/Z | 42/42/42 (m/min) |
| Rýchloposuvy v osiach A/C | 30/30 (mm) |
| Typ vedenia | lineární valivé |
| Počet nástrojov v zásobníku | 30 (40/60/90/120) (ks) |
| Maximálna dĺžka nástroja v zásobníku | 300 (mm) |
| Maximálna hmotnosť nástroja | 8 (kg) |
| Rýchlosť výmeny nástroja (rez-rez) | 3,4 (sec) |
| Kapacita nádrže na triesky a chladiacu kvapalinu | 400 (l) |
| Riadiaci systém | FANUC 31i-B5 PLUS |
| Rozmery stroja (DxŠxV) | 2740x2235x2927 (mm) |
| Hmotnosť stroja | 8000 (kg) |
Vzhľadom na neustály vývoj sa špecifikácie stroja môžu zmeniť bez predchádzajúceho upozornenia.
Špecifické vlastnosti stroja a výrobcu
-
Vysoká úroveň internej výroby kľúčových komponentov
-
Dlhodobá stabilita značky na globálnom trhu
-
Servisná a aplikačná podpora spoločnosti PROFIKA s.r.o.
-
Možnosť technologických skúšok a predvádzanie v showroome
-
Optimalizácia pre Priemysel 4.0 a vzdialenú diagnostiku
Vďaka kombinácii konštrukčnej tuhosti, presnej 5-osej kinematiky a silného technologického zázemia predstavuje KF6500/5A efektívne riešenie pre firmy, ktoré chcú zvýšiť komplexnosť výroby bez kompromisov v presnosti.
Nezáväzná ponuka
Ak máte záujem o nezáväznú ponuku tohto stroja, neváhajte využiť náš kontaktný formulár alebo kontaktovať niektorého z našich predajcov. Radi Vám poskytnú všetky informácie a odpovie na Vaše otázky.
