Dynamický CNC dlhotočný automat s extrémnou produktivitou a presnosťou obrábania

Výrobca HANWHA (Južná Kórea) je technickým etalónom medzi výrobcami dlhotočných automatov SWISS TYPE. Oproti bežným výrobcom vyniká predovšetkým vyššou dynamikou (HD dynamik) a stálou a výrobne bezpečnou presnosťou.

Komplexné obrobenie aj veľmi zložitých dielov

CNC dlhotočné automaty švajčiarskeho typu HANWHA sú určené na výrobu jednoduchých, alebo zložitých dielov, v malých, alebo veľkých sériách z tyčového materiálu, kde je kladený veľký dôraz na rýchlosť výroby a presnosť.

Na CNC dlhotočné SWISS TYPE automaty HANWHA sa spoliehajú firmy, ktoré vyrábajú diely pre automobilový, lekársky, elektronický a ďalší priemysel. Firmy, ktoré spracovávajú väčšie a veľké série zložitých aj extrémne technologicky náročných obrobkov. HANWHA vždy ponúka spoľahlivé riešenie pre každú výrobu až do priemeru tyče 45mm.

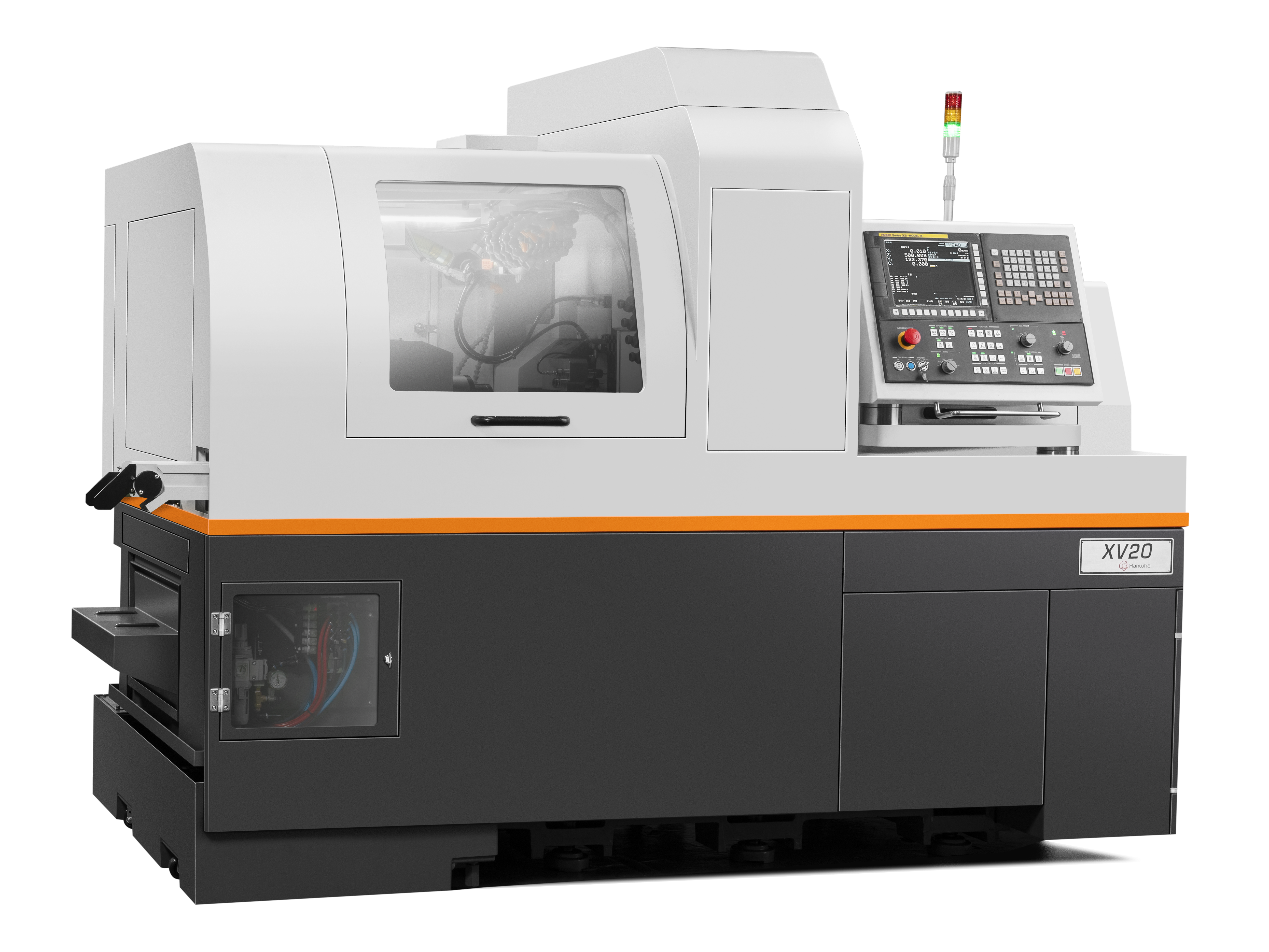

• CNC dlhotočné automaty modelového radu XV20 sú dynamické obrábacie stroje pre veľmi produktívne a vysoko presné obrábanie. Sú vždy vyrobené z jedného kusu bohato rebrovanej liatiny (váha stroja 3100kg). Dlhšími, plynule riadenými rozjazdmi, umožňujú následnú automatizáciu, alebo samozrejme aj iné aplikácie pre ešte väčší komfort a univerzálnosť použitia.

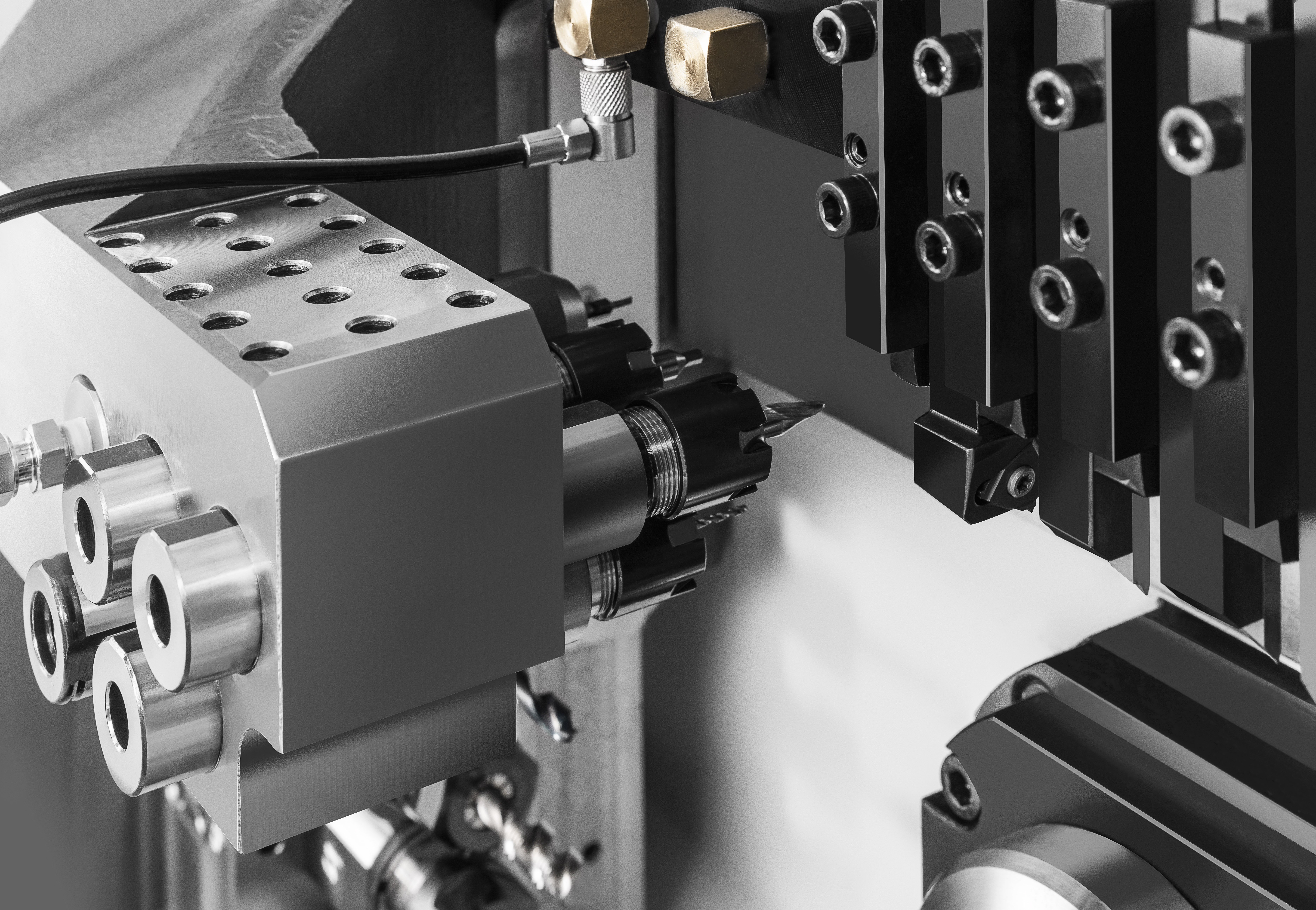

Os „B“

• Integrovaná os „B“ umožňuje plynulé a presné otáčanie v rozsahu 150°, čo eliminuje nutnosť prepínania a opakovaného upínania dielov. Získate tak dokonalú flexibilitu na obrábanie aj tých najzložitejších tvarov a uhlov.
• Dojité ukotvenie osi „B“ na oboch koncoch zvyšuje stabilitu a tuhosť pri obrábaní pre maximálnu elimináciu vibrácií.

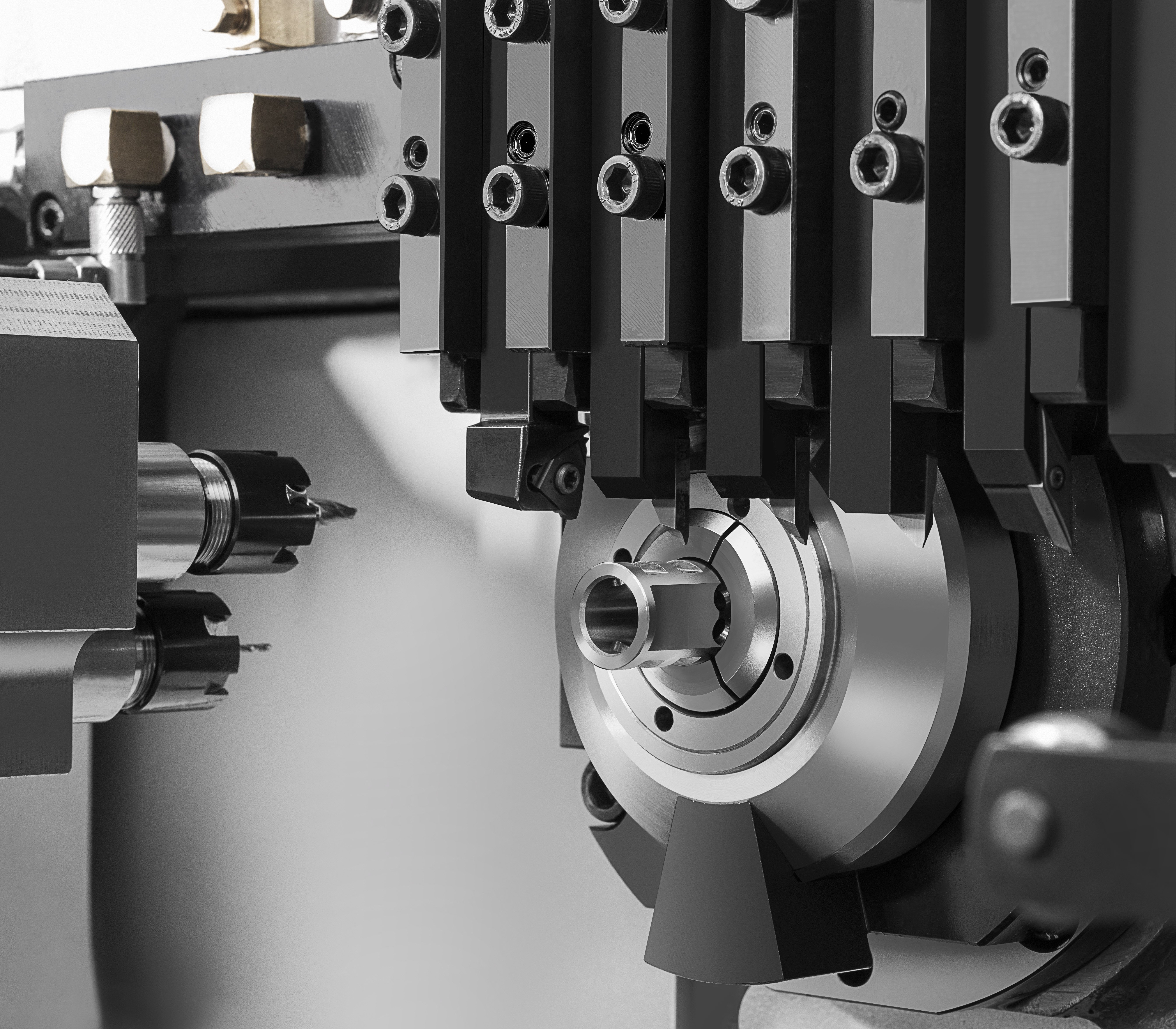

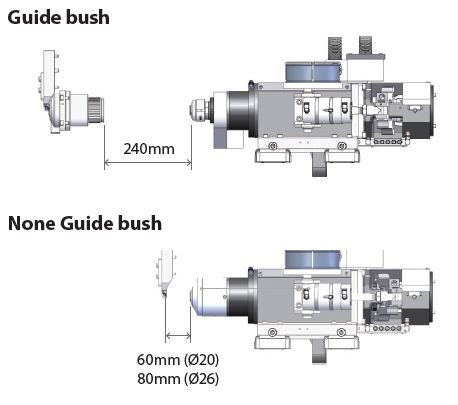

Rotačné puzdro „GUIDE BUSH“

• Súčasťou stroja je vyberateľná zostava poháňaného vodiaceho puzdra. Výhodou je, že puzdro je možné užívateľsky demontovať. Stroj je potom určený na nasadenie do produkčnej výroby, rovnako ako iný špičkový CNC sústruh pracujúci bez vodiaceho puzdra. S výhodou je možné obrábať vkladané obrobky, spracovávať zvyšky tyčí, alebo využiť niektorú z robotických jednotiek, ktoré máme k dispozícii.
• Pri strojoch XV série je optimalizovaný rotačný systém vodiaceho puzdra (dĺžka 140mm) tak, aby zvyšky tyčí boli čo najkratšie.

Užívateľsky pohodlné nastavovanie stroja a nástrojov

• Ergonomické rozloženie stroja pre pohodlný prístup k vretenu a nástrojovým jednotkám aj pre jednoduchú údržbu.

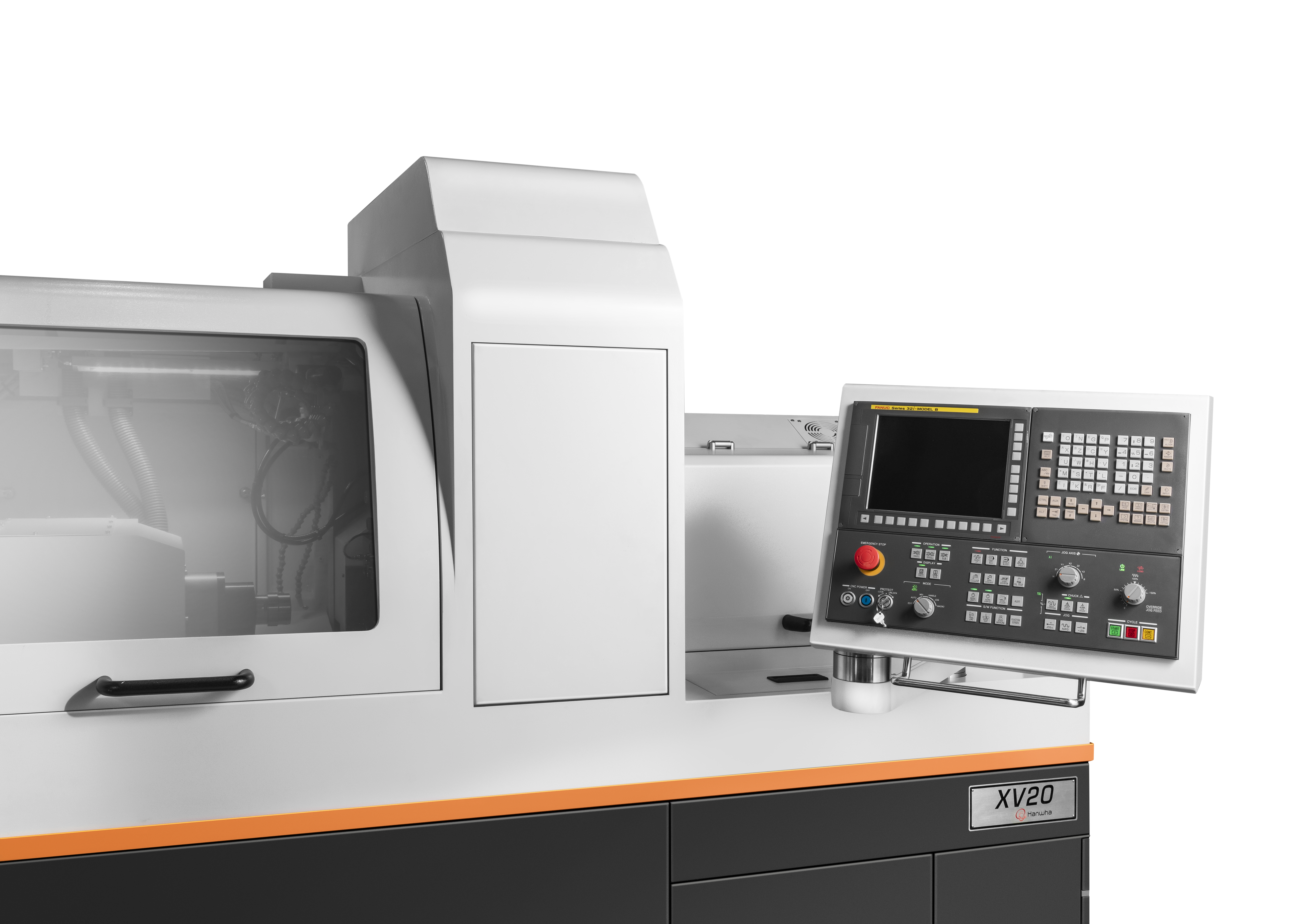

• Otočný nastaviteľný panel je navyše vybavený ručným ovládaním av prípade potreby oddeliteľným kolieskom, pre ľahké ovládanie a nastavovanie CNC stroja.

Najnovší CNC systém vrátane grafických podpôr pre ľahké vytvorenie programu

• Vylepšené užívateľské pohodlie s najnovším riadiacim systémom FANUC, prípadne SIEMENS.
• Vysokorýchlostné a presné obrábanie: Vďaka pokročilým algoritmom systém minimalizuje vibrácie a zaisťuje vysokú kvalitu povrchu aj pri najvyšších rezných rýchlostiach
• Funkcia dynamickej kompenzácie: Systém automaticky kompenzuje odchýlky, čo zaisťuje maximálnu presnosť a opakovateľnosť každého dielu.

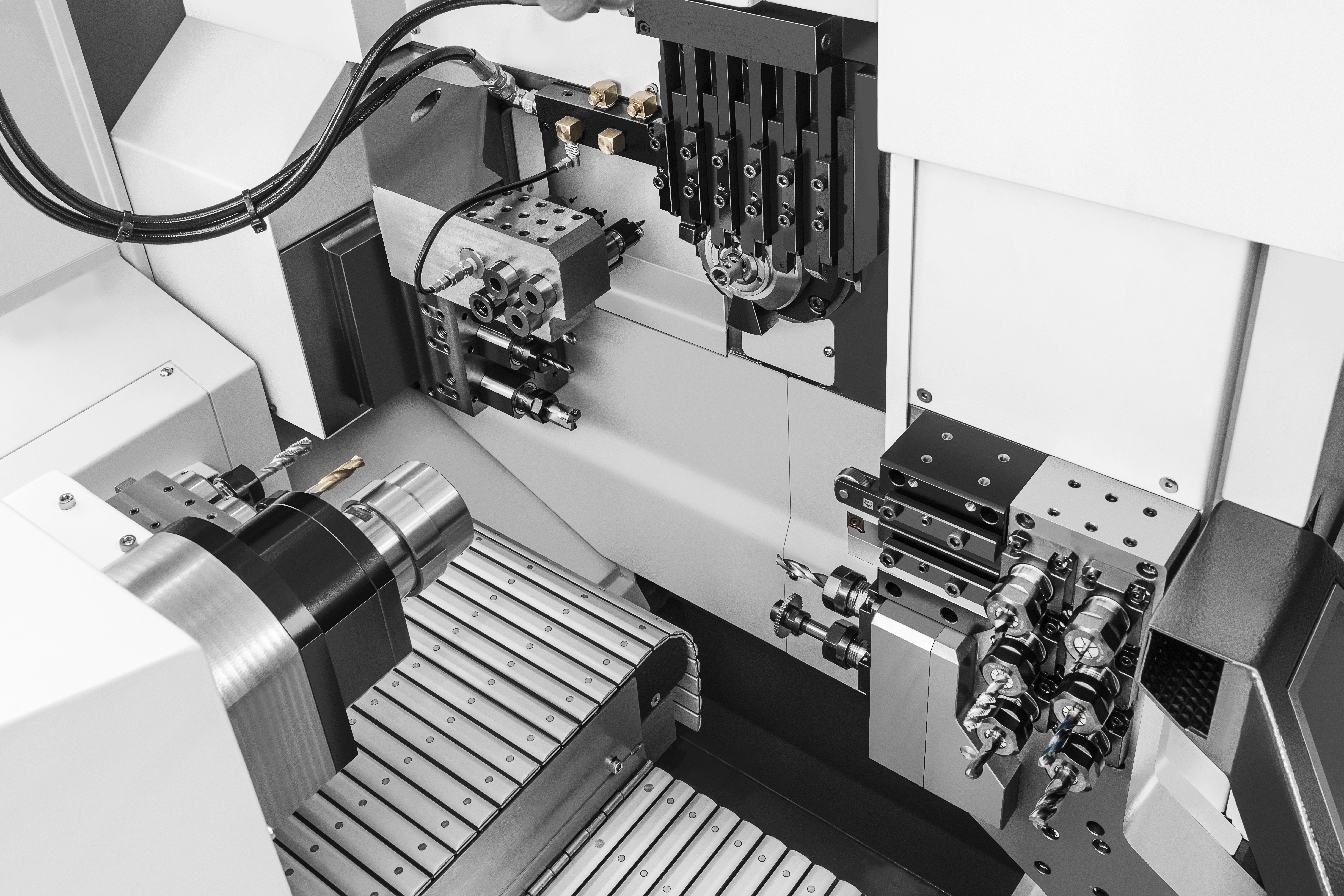

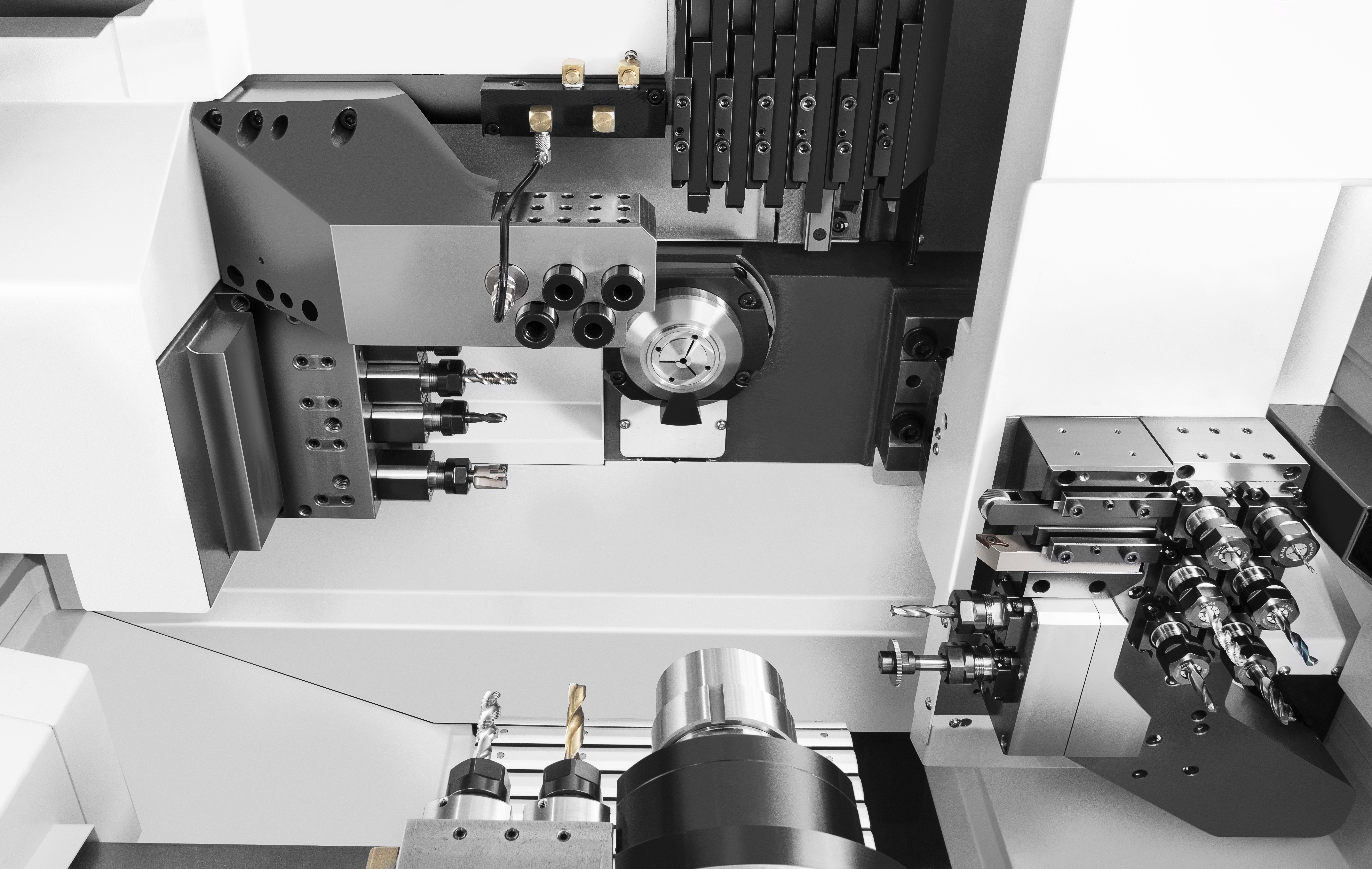

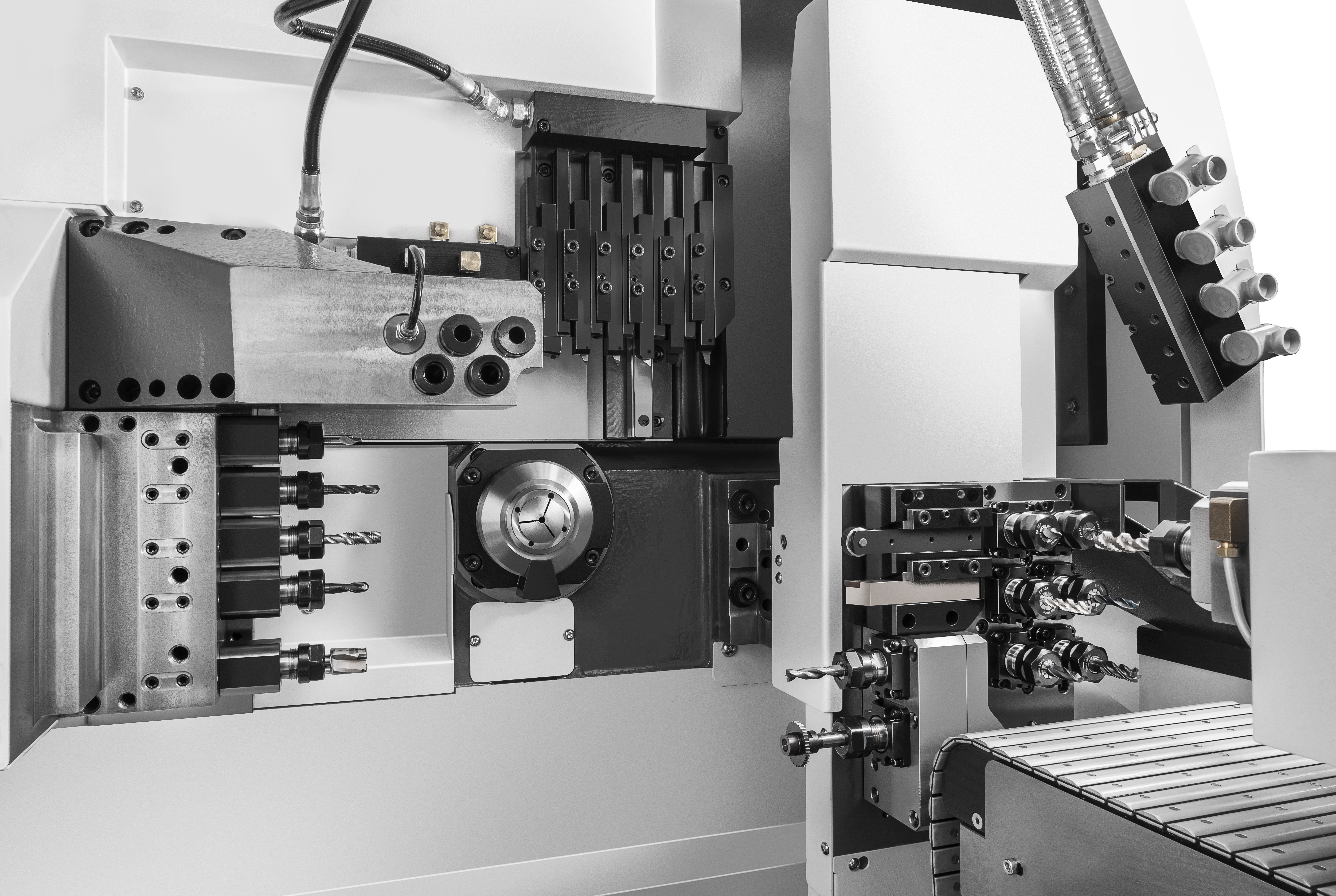

Nástrojové jednotky a výkon vretien

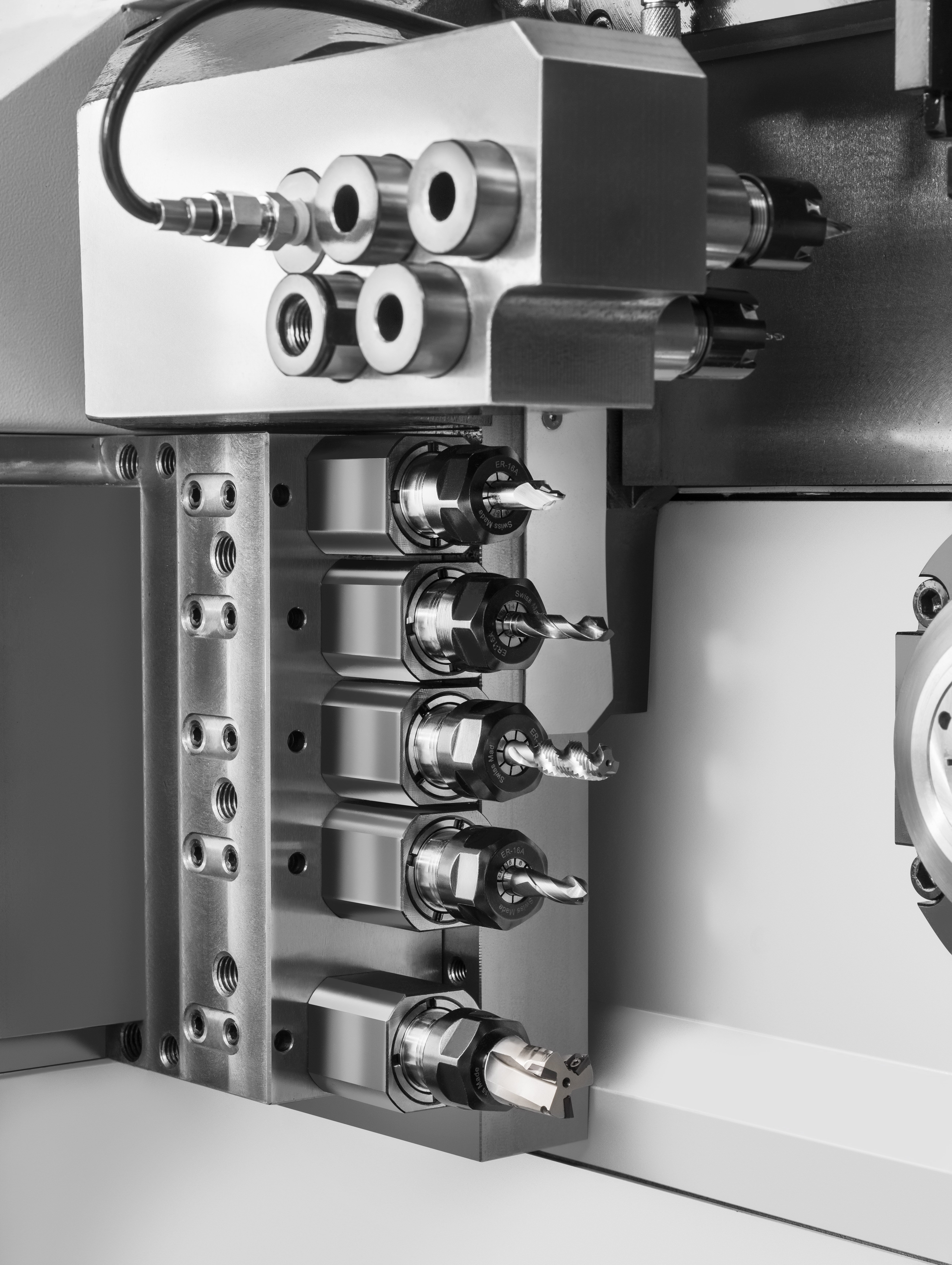

• Stroj je určený na osadenie dostatočného počtu nástrojových pozícií. Súčasťou štandardnej výbavy stroja je kompletná sada pevných aj rotačných držiakov nástrojov s vysokým výkonom až 2,2kW.

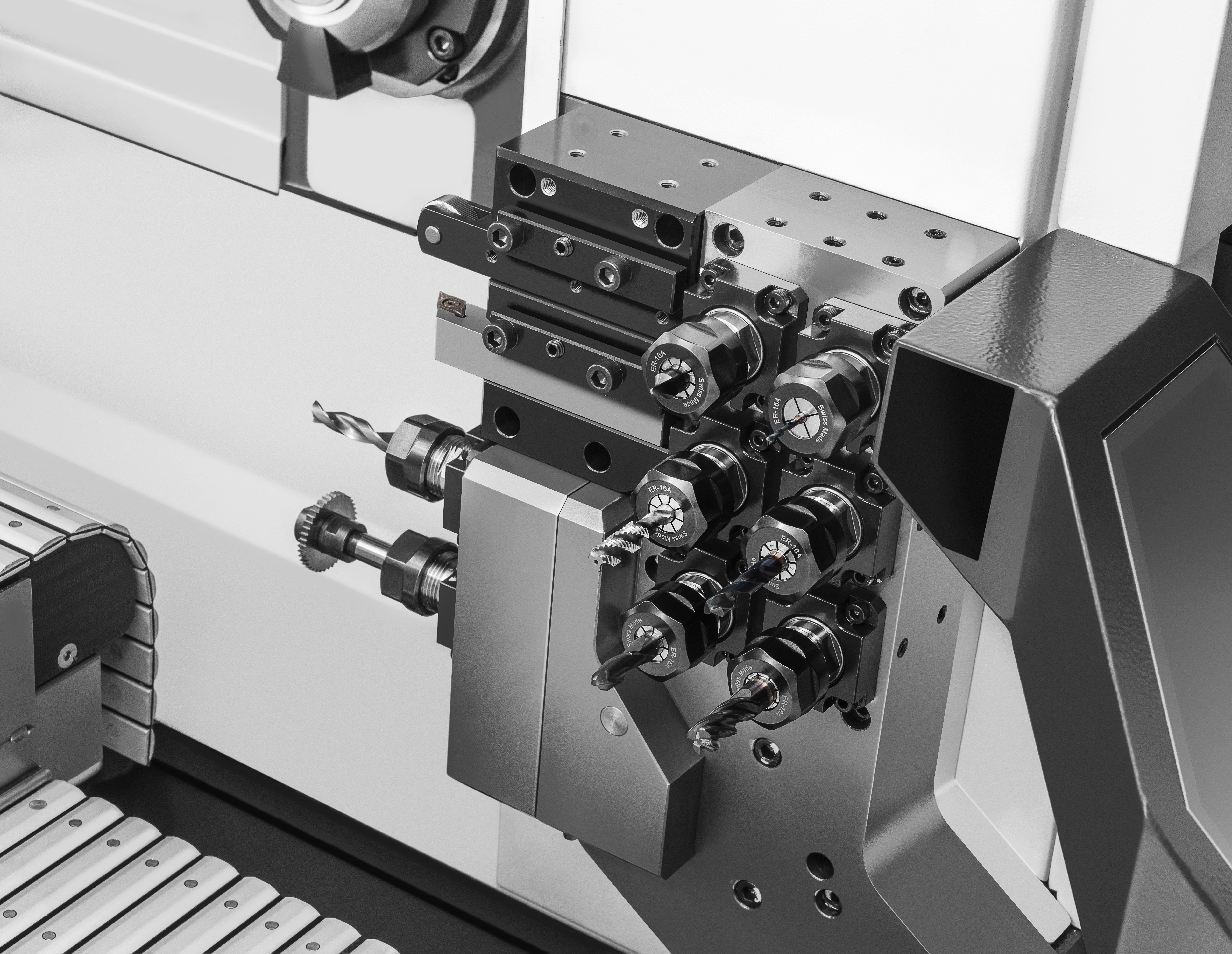

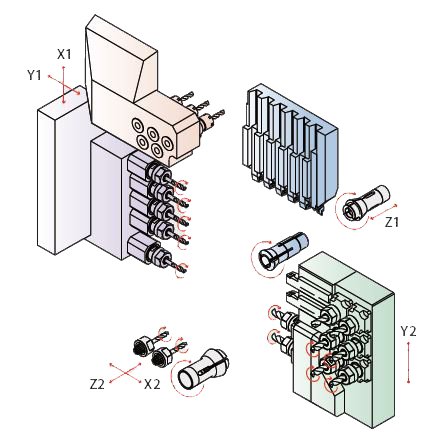

• Optimalizácia zadnej nástrojovej jednotky (os Y2), kam je možné upnúť väčší počet nástrojov (8-11 pozícií). Modulárna priemyselná prevodovka umožňuje využitie maximálneho krútiaceho momentu, bez obmedzenia a zvyšuje životnosť poháňaných nástrojových jednotiek.
• Vysoký výkon zaisťujú najlepšie vretenové motory vo svojej triede (napr. 14,4 kW/Siemens).

Podrobná špecifikácia stoja je uvedená v tabuľke Technické parametre.
